立柱式铰接臂起重吊运设备结构设计

项目分类:起重机 发布时间:2022-04-11 ID:606570
  • 立柱式铰接臂起重吊运设备结构设计
  • 立柱式铰接臂起重吊运设备结构设计
  • 立柱式铰接臂起重吊运设备结构设计
  • 立柱式铰接臂起重吊运设备结构设计
  • 立柱式铰接臂起重吊运设备结构设计
  • 立柱式铰接臂起重吊运设备结构设计
  • 立柱式铰接臂起重吊运设备结构设计
  • 立柱式铰接臂起重吊运设备结构设计
  • 立柱式铰接臂起重吊运设备结构设计
  • 立柱式铰接臂起重吊运设备结构设计
  • 立柱式铰接臂起重吊运设备结构设计
  • 立柱式铰接臂起重吊运设备结构设计
  • 立柱式铰接臂起重吊运设备结构设计

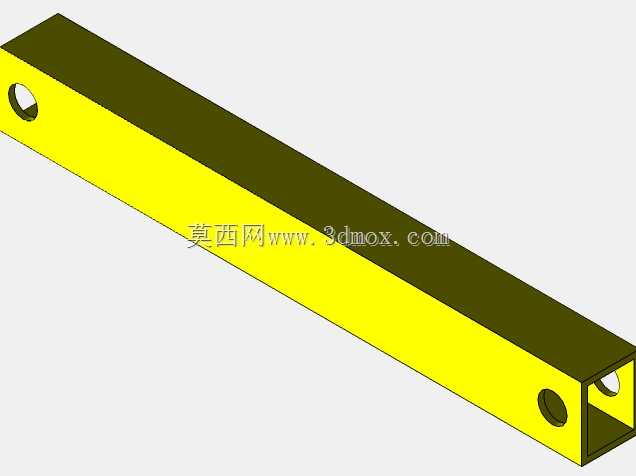

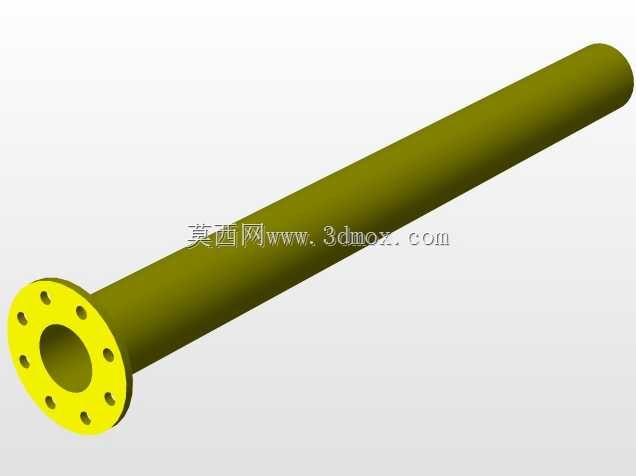

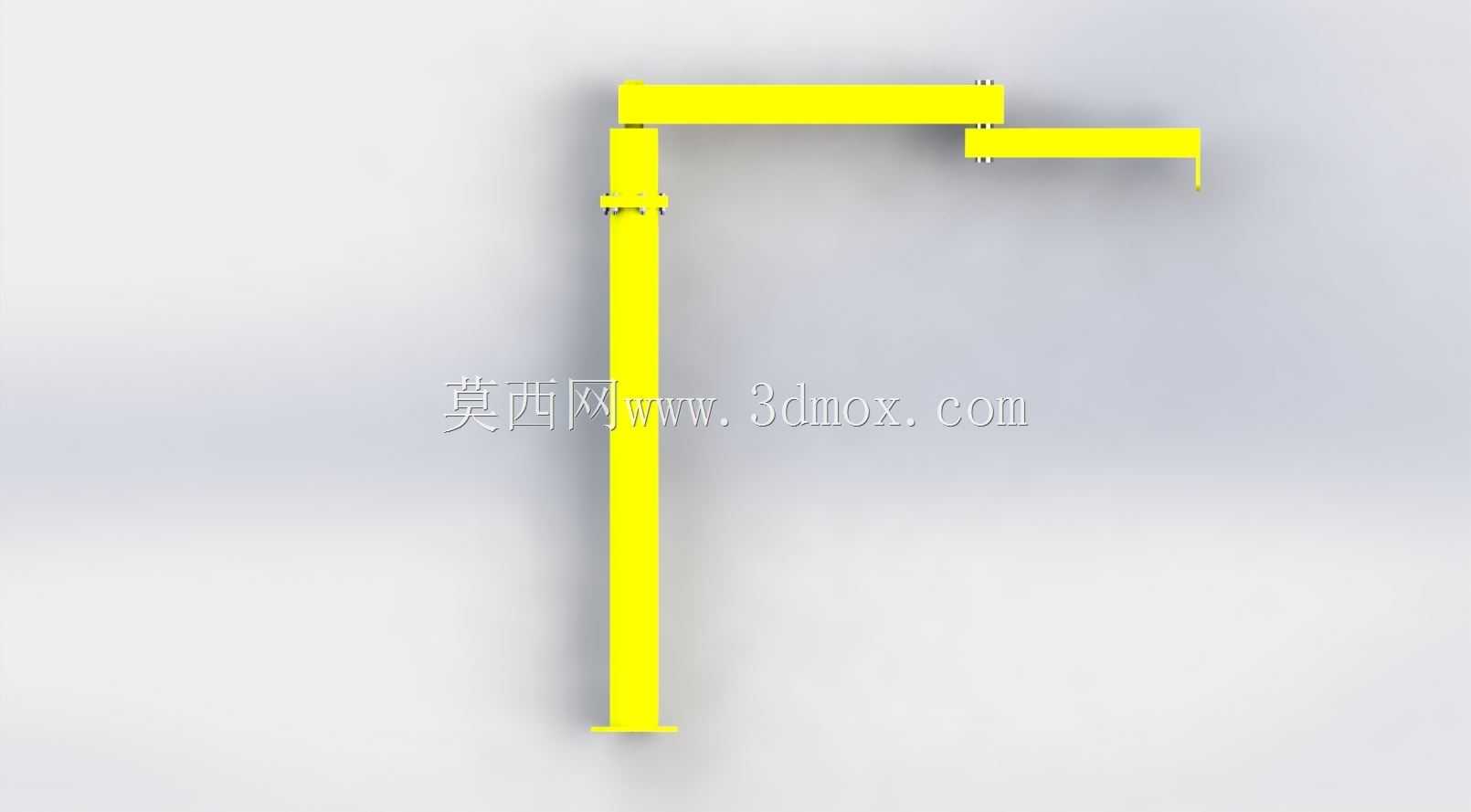

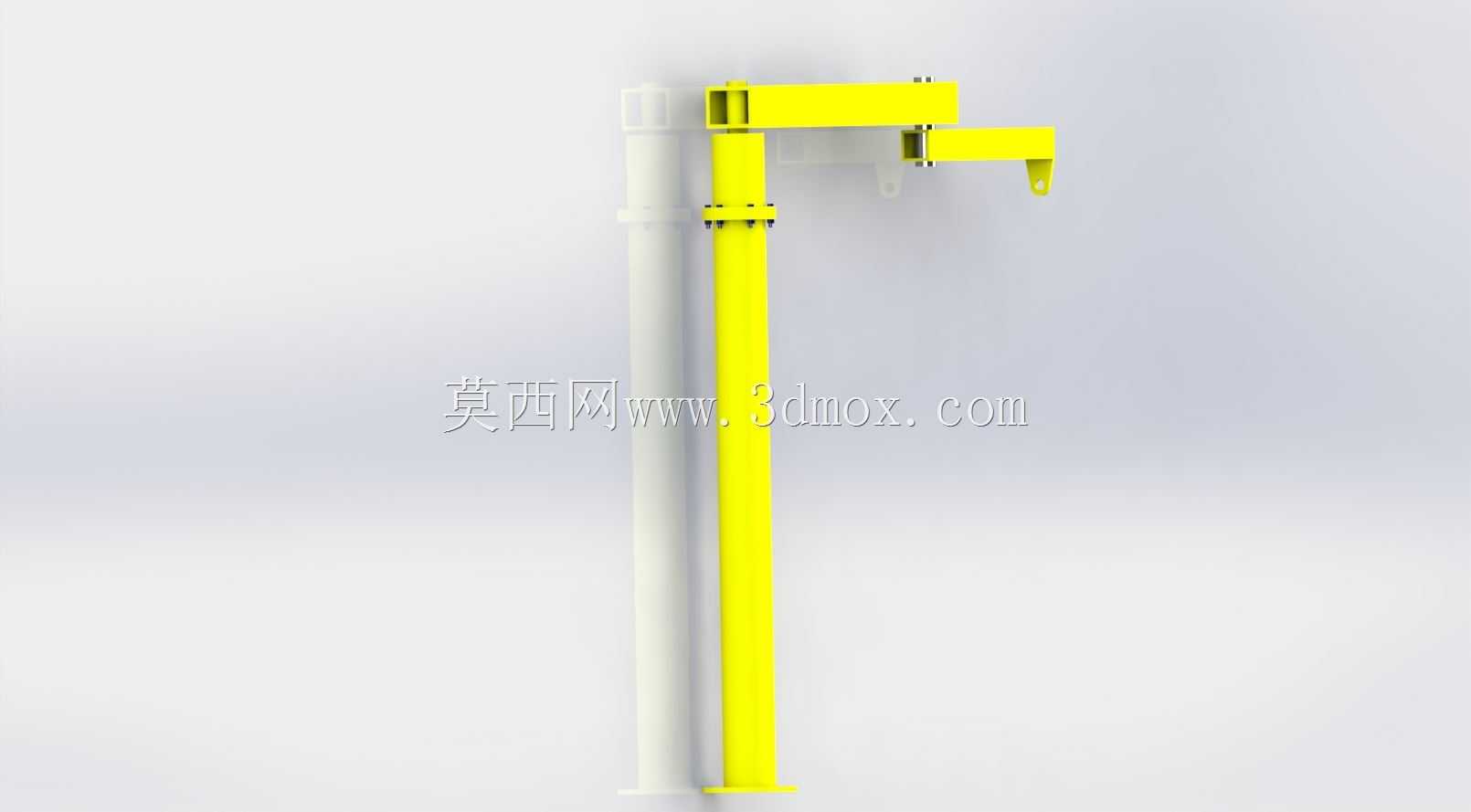

  在中小吨位定点物料转运的车间场景里,这类铰接臂起重结构的应用覆盖了机加工工位上下料、装配线重型组件移位、仓储区域轻型货件的短距离调运等多个环节,相比大跨度桥式起重机,它的安装占地更小,作业灵活度更高,针对固定半径范围内的频繁吊运需求,能大幅降低人工搬运的劳动强度,也能避免叉车在狭窄工位通行带来的碰撞风险。从结构功能来看,这套设备采用立柱式安装基底,竖直立柱作为整个臂架系统的承载核心,底部通过法兰结构与地面基础做刚性固定,需要提前核算地面混凝土层的承载能力,避免长期受载出现基础沉降导致臂架倾斜。臂架部分采用两段铰接的结构形式,靠近立柱的第一段臂可绕立柱轴线做360度水平回转,两段臂之间的铰接节点预留了足够的转动间隙,

  可实现水平面上的折臂摆动,末端的吊点位置可通过两段臂的角度调整覆盖立柱周边环形作业区域,相比单段固定悬臂,它的作业覆盖范围没有死角,遇到工位旁的设备、管线遮挡时,可通过调整折臂角度绕过障碍物完成吊运,适配车间内布局紧凑的作业场景。设计过程中首先要明确额定吊运载荷的边界,所有铰接节点的销轴选型都要匹配载荷下的剪切应力与弯曲应力计算,臂架的截面选型要校核满载工况下的挠度变形,避免臂架下挠量过大影响吊运稳定性,铰接位置的转动副要预留润滑通道,方便后期日常维护时加注润滑脂,降低转动磨损。竖直立柱的高度设计要匹配作业区域的净空要求,既要保证吊点起升后能越过工位上的设备、工装的最高高度,也要避开车间顶部的管线、行车梁等固定障碍物,

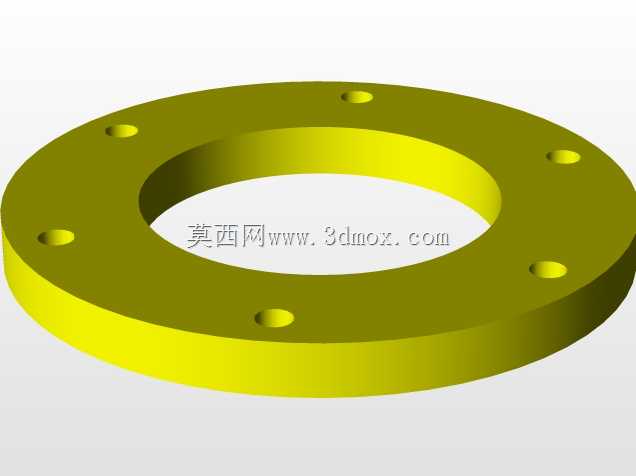

  臂架的水平长度要根据最远吊运点的距离做匹配,两段臂的长度比例要兼顾覆盖范围与臂架受力,通常靠近立柱的主臂长度略长于前端副臂,优化铰接点的受力分布。安装边界上,立柱底部的固定法兰需要匹配预埋地脚螺栓的位置尺寸,地脚螺栓的埋深要满足抗倾覆计算要求,尤其是在臂架伸展到最大半径、满载起吊的工况下,要保证整个设备的抗倾覆系数满足安全规范要求。臂架末端的吊点预留了标准吊具安装接口,可搭配电动葫芦、手动葫芦或者专用吊具使用,适配不同类型物料的吊运需求,铰接节点的位置都设置了硬限位结构,避免臂架转动角度超出设计范围出现碰撞或者结构失稳。在实际使用场景中,这类设备常布置在机床工位旁,用来吊装重型工件完成机床上料、下料的转运,也会布置在装配工位旁,

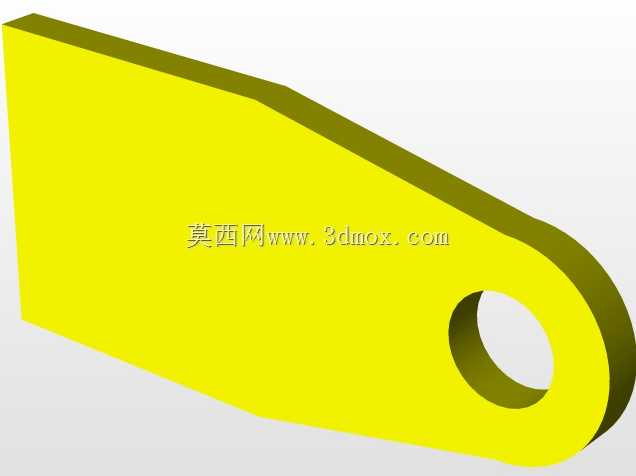

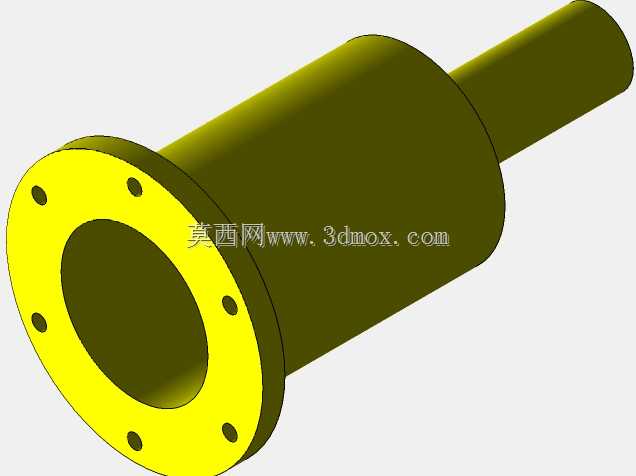

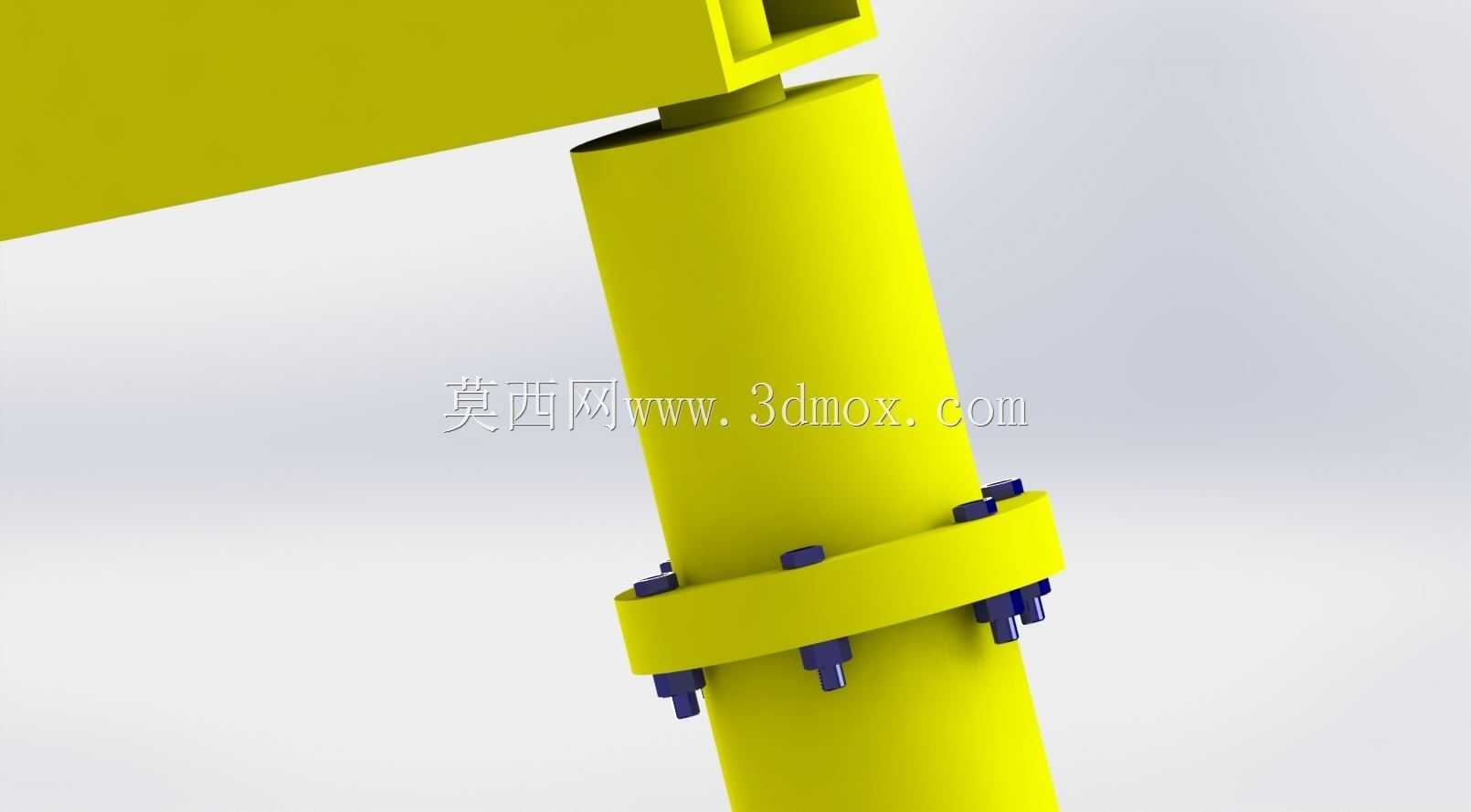

  用来吊装重型零部件完成装配对位,相比人工抬运,它的对位精度更高,能减少工件搬运过程中的磕碰损伤,也能降低作业人员的腰部损伤风险。设计时还要考虑转动阻尼的匹配,臂架回转与折臂转动的阻尼不能过松也不能过紧,过松会导致吊重时臂架出现自主滑动,过紧则会增加操作时的扳动力度,影响操作流畅度,通常会在铰接转动位置设置可调阻尼结构,可根据使用场景的需求调整转动阻力。整套结构的受力传递路径清晰,吊点的载荷通过副臂传递到中间铰接点,再通过主臂传递到竖直立柱,最终通过底部法兰传递到地面基础,每个受力节点的应力都要做有限元校核,避免出现应力集中导致的结构开裂,尤其是立柱与底部法兰的焊接位置、臂架与铰接座的焊接位置,要做焊接坡口设计保证焊接强度,焊后做去应力处理避免长期受载出现焊接变形。
