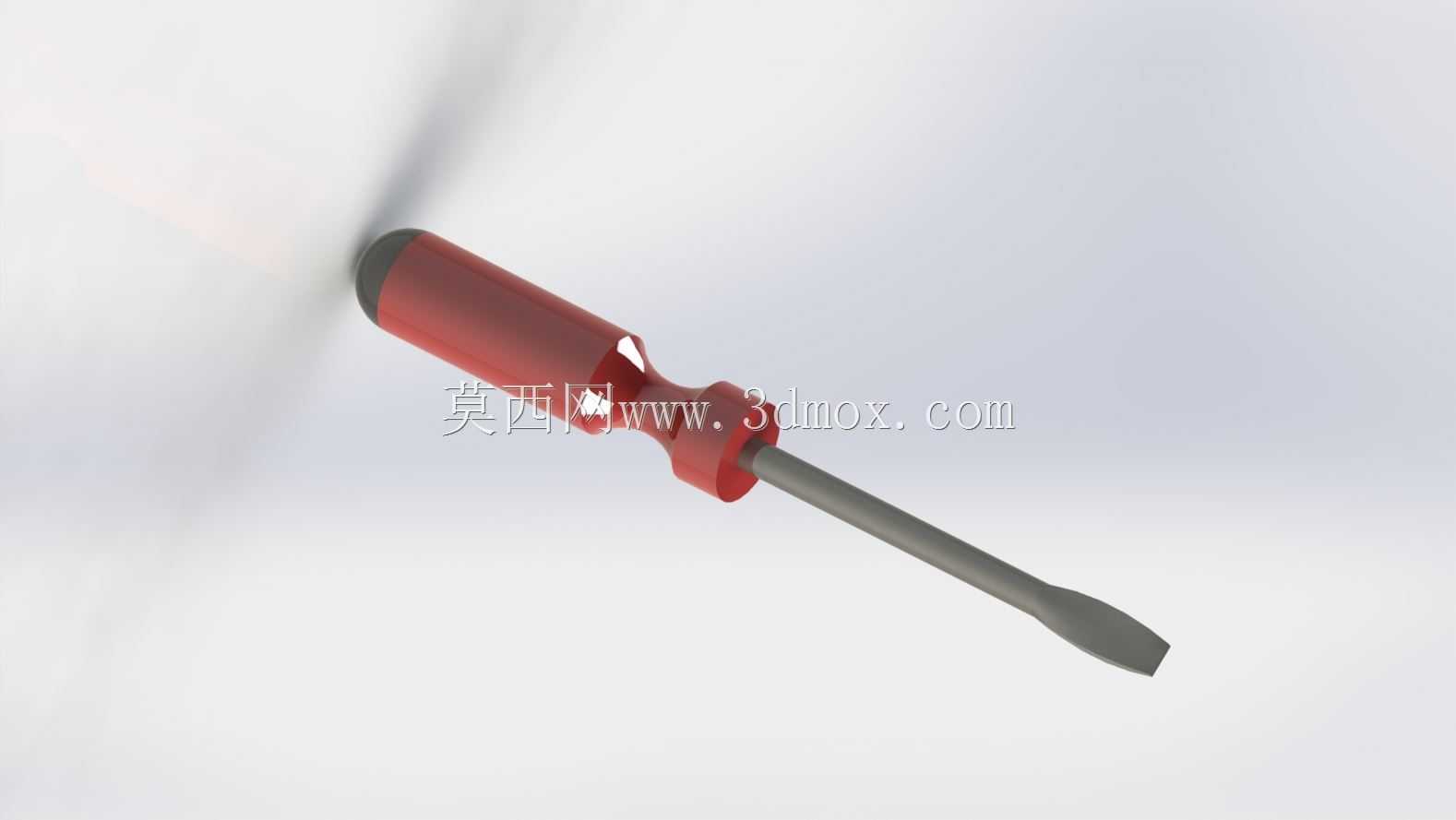

一字型红柄手动螺丝刀三维数模

　　这款一字型手动螺丝刀的三维数模，完全还原了日常工业装配、设备维保场景中最常用的手动紧固工具的结构细节，建模过程中优先考虑了实际使用中的人机交互逻辑与结构强度匹配关系。从应用场景来看，这类工具覆盖了从民用家电拆装、工业设备日常维保、生产线工位辅助装配到学生金工实习操作的全场景，是所有涉及螺纹紧固件拆装场景下普及率最高的手动工具之一，没有复杂的动力结构，完全依靠操作人员施加的扭矩完成一字槽螺钉的拧紧与松脱作业，不存在气动、电动工具的扭矩过载风险，适合对预紧力控制要求较高、操作空间狭窄无法容纳动力工具的作业场景。

　　设计过程中首先对握持段做了针对性的结构优化，手柄采用带防滑纹理的圆柱收腰造型，整体直径控制在32mm，长度100mm，这个尺寸区间是经过多轮握持测试验证的，既可以保证手掌完全包裹施力时不会出现硌手的问题，也能避免直径过大导致精细操作时操控精度下降，手柄末端做了1.5mm的圆弧倒角，防止长时间掌心顶压操作时出现局部应力集中造成的操作不适感。刀杆部分采用铬钒钢材质对应的结构参数设计，整体杆径6mm，从手柄连接端到刀头工作端做了同轴度公差约束，全长120mm的刀杆直线度控制在0.05mm以内，保证作业时刀头不会出现偏摆打滑的问题；刀头部分的一字楔角做了15度的标准切削角度，刃口厚度0.8mm，能够完美适配GB/T 100标准下M3到M6规格的一字槽螺钉，刃口两侧做了0.2mm的钝化处理，既可以保证嵌入螺钉槽时的贴合度，也能避免刃口过于尖锐在大扭矩施力时出现崩边断裂的问题。

　　建模时对刀杆与手柄的连接边界做了精准还原，刀杆插入手柄的深度达到45mm，连接段做了滚花结构设计，这个结构的作用是在长期承受扭转力矩时，避免刀杆与手柄之间出现相对转动，保证扭矩可以完整从手柄传递到刀头，不会出现打滑脱力的问题。整个模型的外形边界尺寸控制为总长220mm，最大回转直径32mm，在做虚拟装配场景、工具收纳场景的三维布局设计时，可以直接调用这个数模做干涉检查，不需要额外调整尺寸比例，比如在设计工位工具挂板、工具箱内部隔断时，直接导入该模型就能验证预留空间是否满足取放、收纳的需求，不会出现尺寸偏差导致的布局干涉问题。

　　从功能特性来看，这款螺丝刀没有多余的附加结构，所有造型都服务于手动紧固的核心功能，手柄表面的防滑凹槽深度1mm，间距5mm，即使手上沾有少量油污或者切削液，也能保证足够的握持摩擦力，不会出现施力时手打滑的问题；刀杆表面做了哑光氧化层的结构表现，还原了实际产品的表面处理工艺，既可以提升刀杆的防锈能力，也能避免强光环境下作业时刀杆反光影响操作视线。在做相关教学演示、工具类产品的渲染展示、虚拟实训场景搭建时，这个数模的结构细节完全可以满足精度要求，不需要再做额外的结构补全，刀头与一字螺钉槽的配合间隙控制在0.1mm以内，在做装配动画演示时，可以完美呈现刀头嵌入螺钉槽、旋转施力的完整动作过程，不会出现配合错位、穿模的问题。

　　不同于组合式可替换批头的螺丝刀，这款一体结构的螺丝刀刀杆与手柄为固定连接，整体刚性更强，能够承受的最大扭矩达到12N·m，完全覆盖常规一字槽螺钉的额定拧紧扭矩要求，不会因为扭矩过大出现连接段断裂的问题。建模时特意还原了手柄与刀杆衔接处的10mm长锥形过渡段，这个结构可以分散刀杆根部的应力集中，在施加偏载力矩时，避免刀杆从根部位置出现疲劳断裂，延长工具的实际使用寿命。整个数模的所有倒角、圆角、过渡结构都完全按照实际量产产品的工艺要求制作，没有建模过程中常见的尖锐边、非流形几何问题，可以直接用于后续的工程出图、3D打印验证、产品结构优化等工作环节。
