Nema17步进电机稳固安装固定座结构

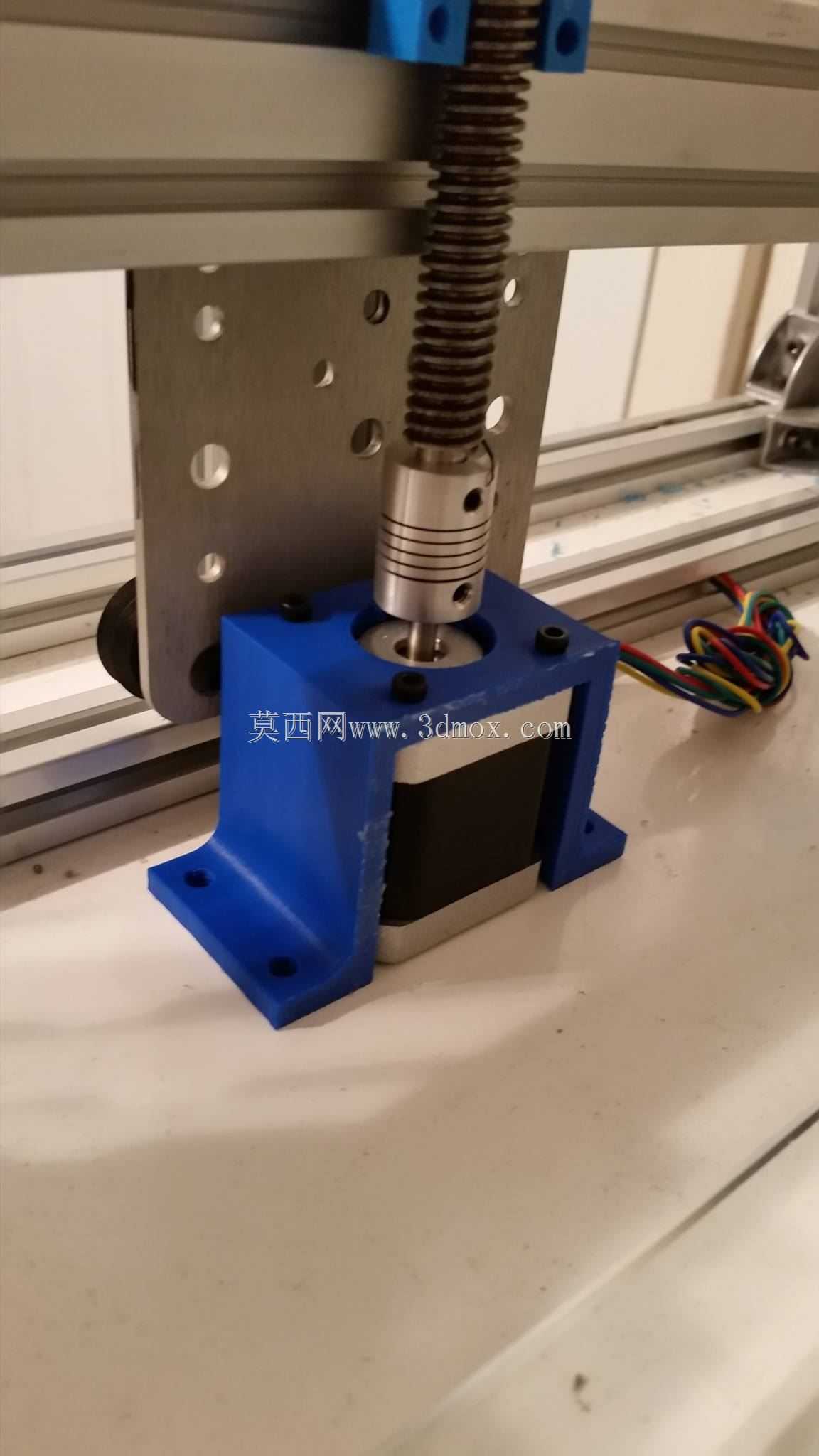

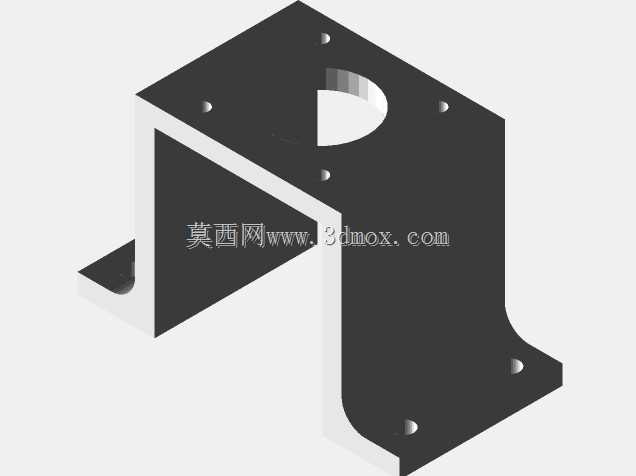

这款Nema17规格步进电机的安装固定结构，主要面向小型自动化直线传动模组、桌面级数控加工设备、DIY运动执行机构等应用场景，是连接步进电机与线性传动部件的核心衔接构件，能够解决步进电机运行时的震动偏移、传动同轴度偏差问题，保障动力输出的平稳传递。在实际设备运行中，步进电机作为动力源输出旋转扭矩，需要通过刚性联轴器将动力传递给丝杆、光杆等传动部件，这款安装座的核心作用就是为电机提供稳定的安装基准，同时让电机输出轴与传动丝杆保持精准的同轴度，避免因安装错位导致的联轴器磨损、丝杆跳动、运行噪音过大等问题，大幅提升整套传动机构的运行稳定性与使用寿命。从功能特性来看，这款安装座采用下沉式嵌装结构设计，电机主体嵌入安装座的中空腔体内部，既可以压缩整套传动模组的Z向安装空间，让整体结构更加紧凑，也能对电机的端部形成包裹式防护，减少设备运行过程中碎屑、灰尘对电机输出轴端的侵入。安装座的底板设置了对称分布的长圆形安装孔，既可以适配标准铝型材的槽位间距，也预留了一定的位置调整余量，方便安装时微调电机位置，张紧传动部件或者校准同轴度；座体上方的安装面则精准匹配Nema17电机的标准安装孔距，四个固定孔位的位置公差控制在合理范围内，确保电机安装后不会出现偏斜。设计思路上，这款结构充分考虑了小型传动设备的空间限制与安装便利性，座体采用对称式结构设计，受力分布均匀，能够承受步进电机高速启停时产生的反作用力矩，避免长期运行后安装座出现形变。安装边界方面，座体的底板宽度适配20系列、40系列标准工业铝型材的安装尺寸，整体高度控制在较低范围，不会额外增加模组的整体厚度；电机嵌装后，输出轴的伸出长度刚好匹配常用的刚性联轴器安装尺寸，不需要额外加装轴套或者调整垫片，安装时只需要将电机嵌入腔体，锁紧四个端面固定螺丝，再通过底板的安装孔将整个座体固定在型材机架上，就可以完成电机的定位安装，后续维护拆卸也十分便捷。在桌面型3D打印机、小型数控雕刻机、自动送料机构这类设备中，这款安装座可以直接适配标准Nema17步进电机，不需要额外修改安装孔位，能够有效降低设备的装配调试难度，减少因安装精度不足导致的传动故障。
