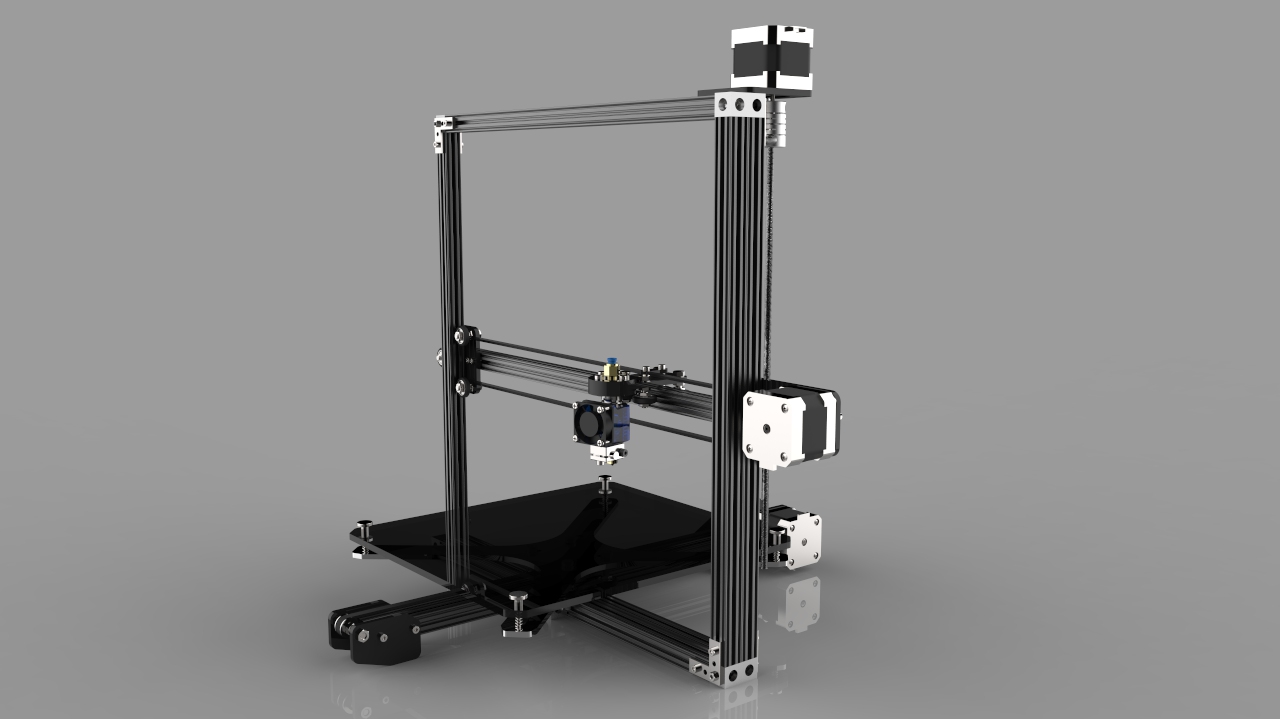

改进型铝型材框架Prusa i3桌面级3D打印设备

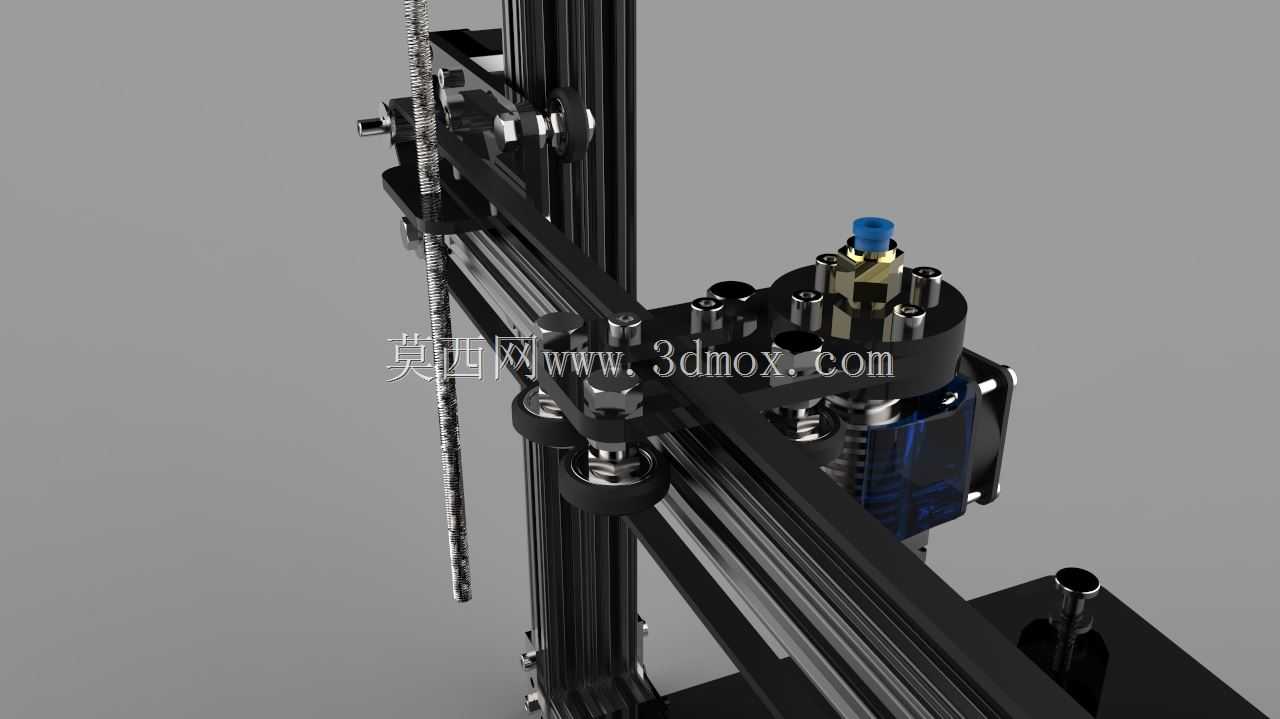

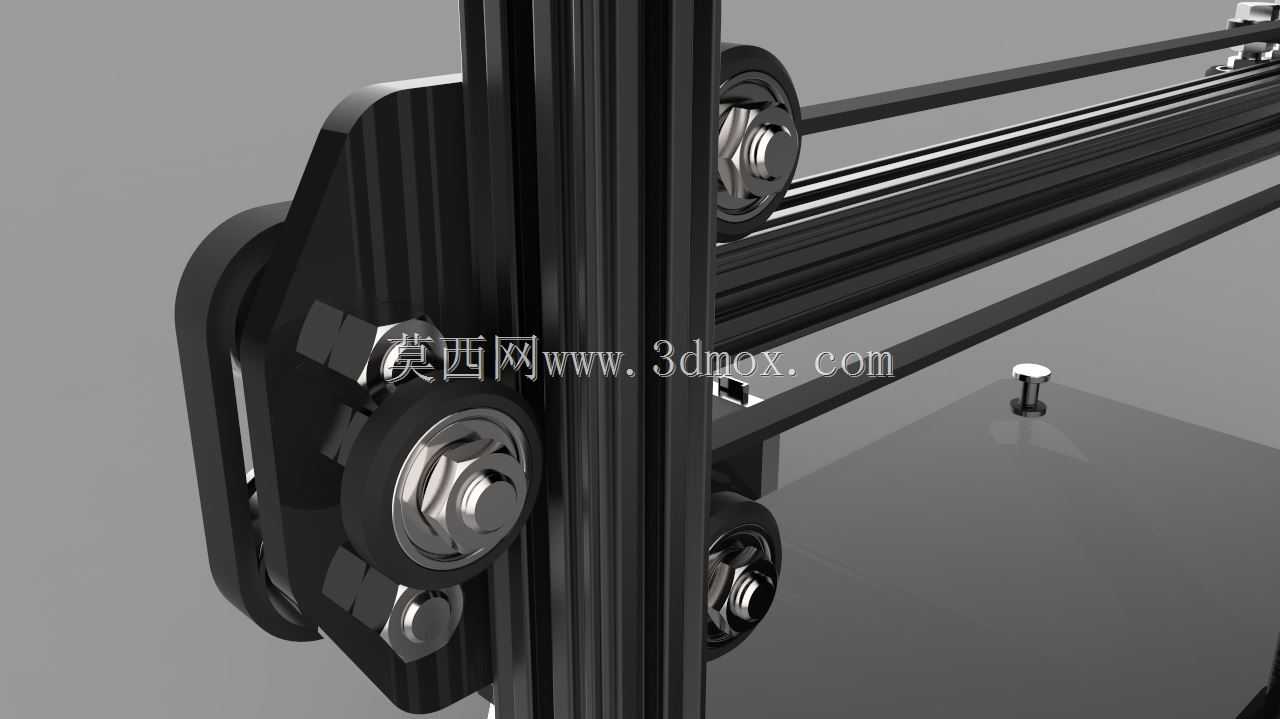

这款改进型桌面级熔融沉积成型设备，主要面向个人创客、小型工作室、校园创新工坊以及小微企业的快速原型制作场景，可覆盖日常创意打样、非标小零件制作、教学演示、手办模型制作、简易工装夹具打样等多元使用需求，能够在无需开模的前提下快速将三维数字模型转化为实体塑件，大幅降低小批量定制件的制作周期与前期投入成本。设备整体采用openbeam 360mm规格铝型材搭建主体框架，摒弃了传统同类型设备常用的线性导轨与线性轴承结构，转而采用挤出机直接在型材轨道上走轮运行的结构设计，这种设计思路大幅压缩了整机的物料成本，整套核心结构的物料成本可控制在较低区间，同时铝型材本身的槽道结构自带安装基准，无需额外加工复杂的安装定位面，既降低了DIY组装的调试难度，也减少了后期维护时的配件更换成本，普通使用者仅需常规内六角工具即可完成整机的拆装调试。功能配置上，设备搭载波顿挤出结构，相比普通近端挤出结构能够更稳定地输送耗材，减少耗材打滑、送料不足导致的打印断料、层厚不均问题，适配市面上主流的1.75mm直径PLA、ABS、PETG等常用FDM打印耗材，可满足不同强度、不同耐温需求的零件打印要求。整机的安装边界适配常规桌面摆放需求，框架采用立式布局，打印平台位于设备下部，X轴运动组件沿两侧竖向型材做Z向升降运动，挤出头组件沿X轴横梁做横向运动，打印平台沿Y轴做前后进给，三轴运动的行程覆盖常规桌面级打印的常用尺寸区间，既不会因体积过大占用过多桌面空间，也能满足绝大多数日常创意零件、教学模型、小型功能件的打印尺寸需求。设备的走线全部沿铝型材槽道内嵌布置，避免了运动过程中线缆拖拽干涉运动路径的问题，各轴的步进电机均采用型材侧面内嵌安装的方式，没有突出的外置安装支架，进一步压缩了整机的外轮廓尺寸，放置在普通书桌、工作台面上即可稳定运行，无需额外定制专用放置台架。这种无线性轴承的走轮运行结构，在日常使用中仅需定期调整走轮的压紧度即可保证运动精度，无需频繁加注润滑脂、更换磨损的轴承滑块，维护门槛极低，非常适合缺乏专业机械维护经验的普通用户、学生群体使用，即使长时间高频使用，后续的维护耗材成本也远低于采用精密线性导轨的同规格打印设备。
