MKS SBase多功能数控控制电路板

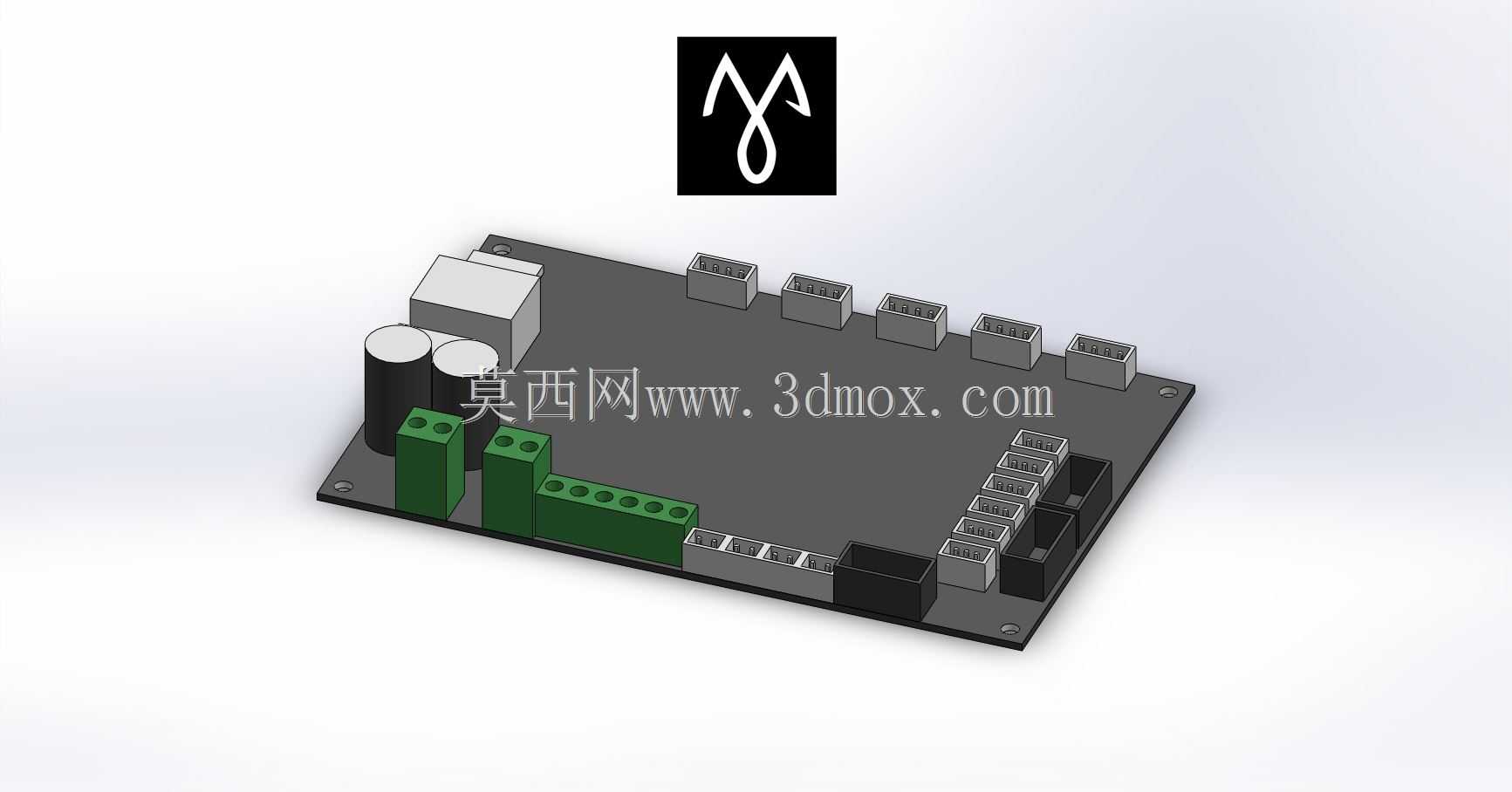

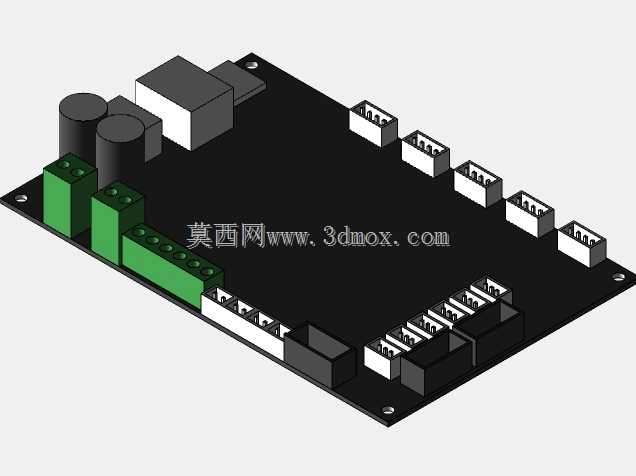

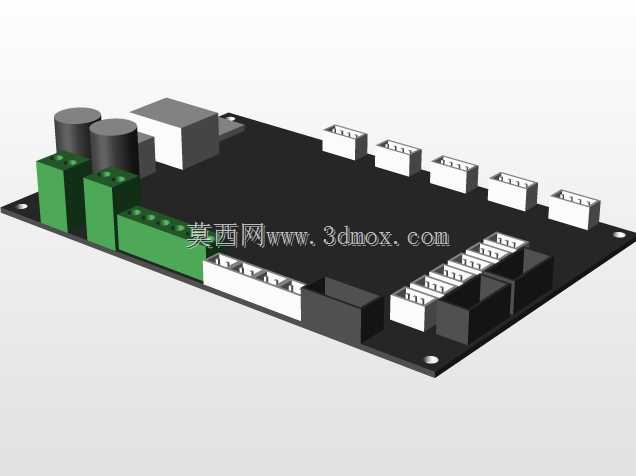

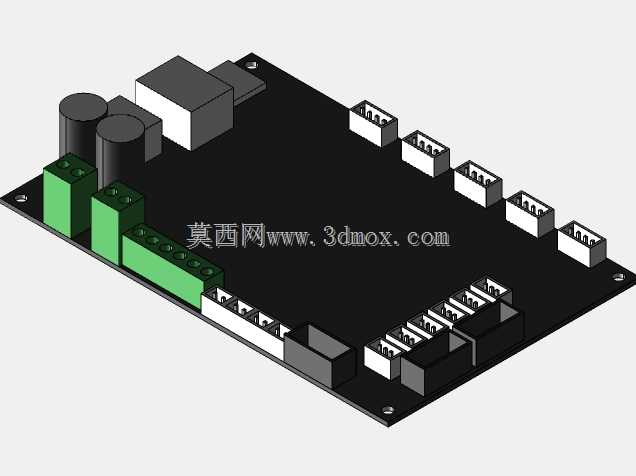

这款控制板是面向小型数控加工与增材制造场景打造的核心控制载体，在桌面级3D打印、小型激光雕刻、微型数控车床这类对控制精度、负载适配性有明确要求的轻型加工场景中，能够承担整机运动逻辑调度、驱动信号输出、外设模块协同的核心作用。从实际用途来看，它可以为额定电流2.7A以下的步进电机提供稳定的驱动输出，精准匹配桌面级加工设备的动力需求，既可以支撑3D打印过程中XYZ三轴的运动定位、挤出头的温度调控与出料节奏控制，也能适配激光加工场景下的激光功率调节、走刀路径轨迹输出，还能为小型桌面车床的进给运动、主轴转速联动提供控制支撑，是轻型数控加工设备的核心控制中枢。在功能特性上，它采用开源固件架构设计，预留了多组标准化外接接口，能够对接步进电机驱动模块、限位开关、温度传感器、加热元件、激光模组等不同类型的外设，接口排布遵循常规数控设备的接线逻辑，能够降低设备组装过程中的接线难度，同时板载的滤波电容、稳压模块能够为电路运行提供稳定的供电保障，减少电压波动对信号传输的干扰，避免加工过程中出现信号丢步、动作错位的问题。从设计思路来看，整块板卡采用矩形PCB板作为基底，所有电子元件按照功能分区进行排布：大体积的电解电容布置在板卡边缘靠近供电输入的位置，既能够缩短供电线路的走线长度，减少供电损耗，也能避免大体积元件对中部接口区域的遮挡；接线端子采用高低错落的排布方式，绿色的螺钉式接线端子布置在板卡侧方，方便用户在设备组装完成后从侧面进行接线操作，无需拆卸其他部件即可完成线路调整；多组排针接口按照轴控、外设、拓展的功能逻辑成排布置，接口间距符合通用电子接插件的标准尺寸，能够兼容市面上主流的杜邦线、端子线接插件，降低用户的配件选型成本。在安装边界上，板卡四角预留了标准的安装固定孔位，孔位间距匹配常规桌面数控设备的控制仓安装尺寸，用户可以直接使用螺丝将板卡固定在设备的绝缘安装位上，板卡整体厚度控制在常规PCB板的标准厚度范围内，所有外接元件的高度都经过统一规划，最高的电容元件高度不会超出常规控制仓的内部净空高度，不会出现安装后元件顶到设备外壳的问题，板卡边缘预留了足够的安全爬电距离，安装时无需担心板卡边缘与设备金属框架接触造成短路问题，能够适配绝大多数桌面级轻型数控设备的控制仓安装空间。
