E3D V6挤出头加热器组件结构设计

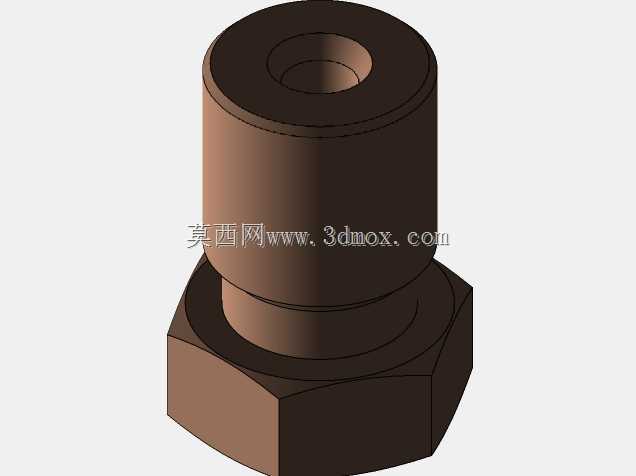

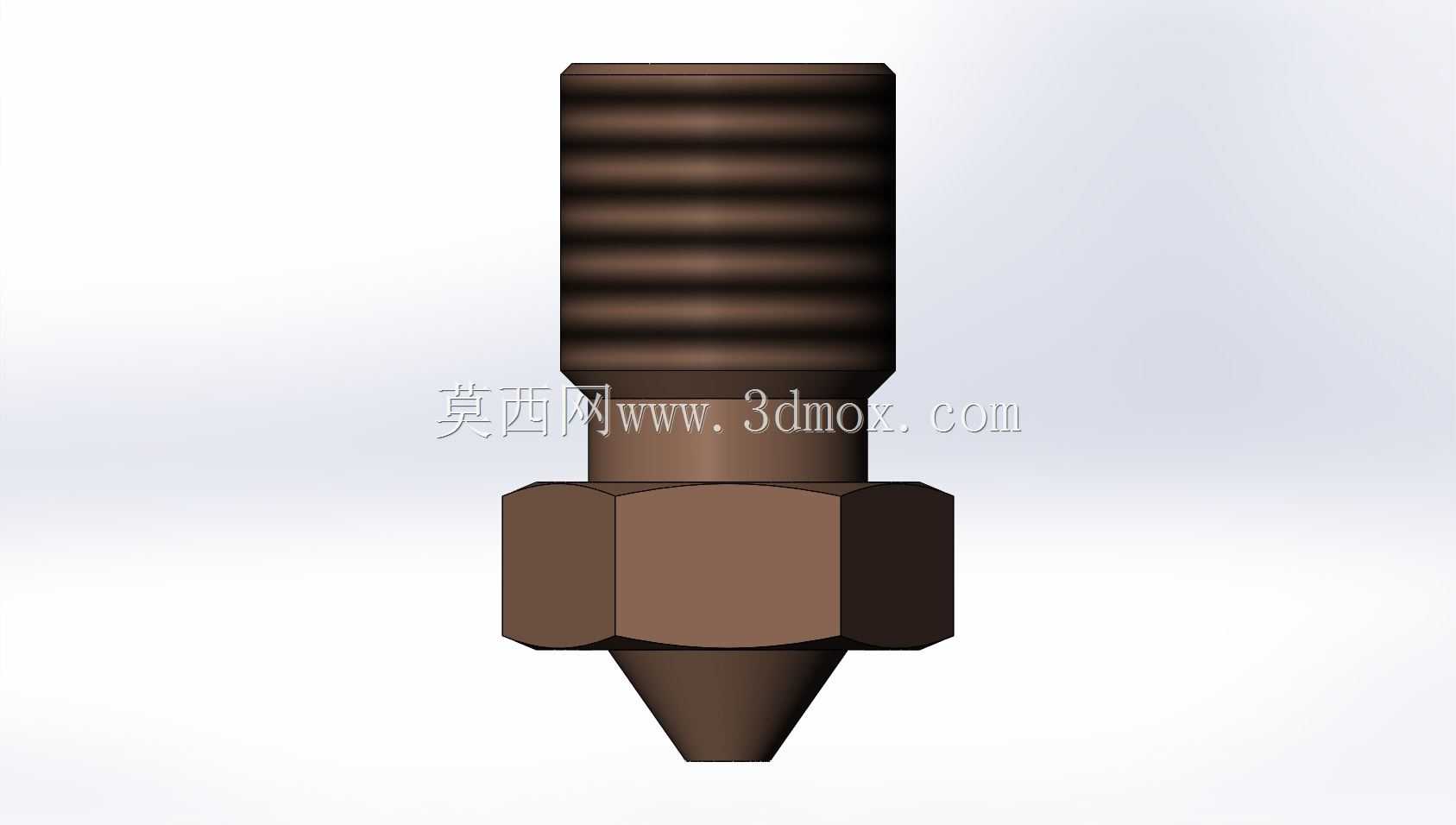

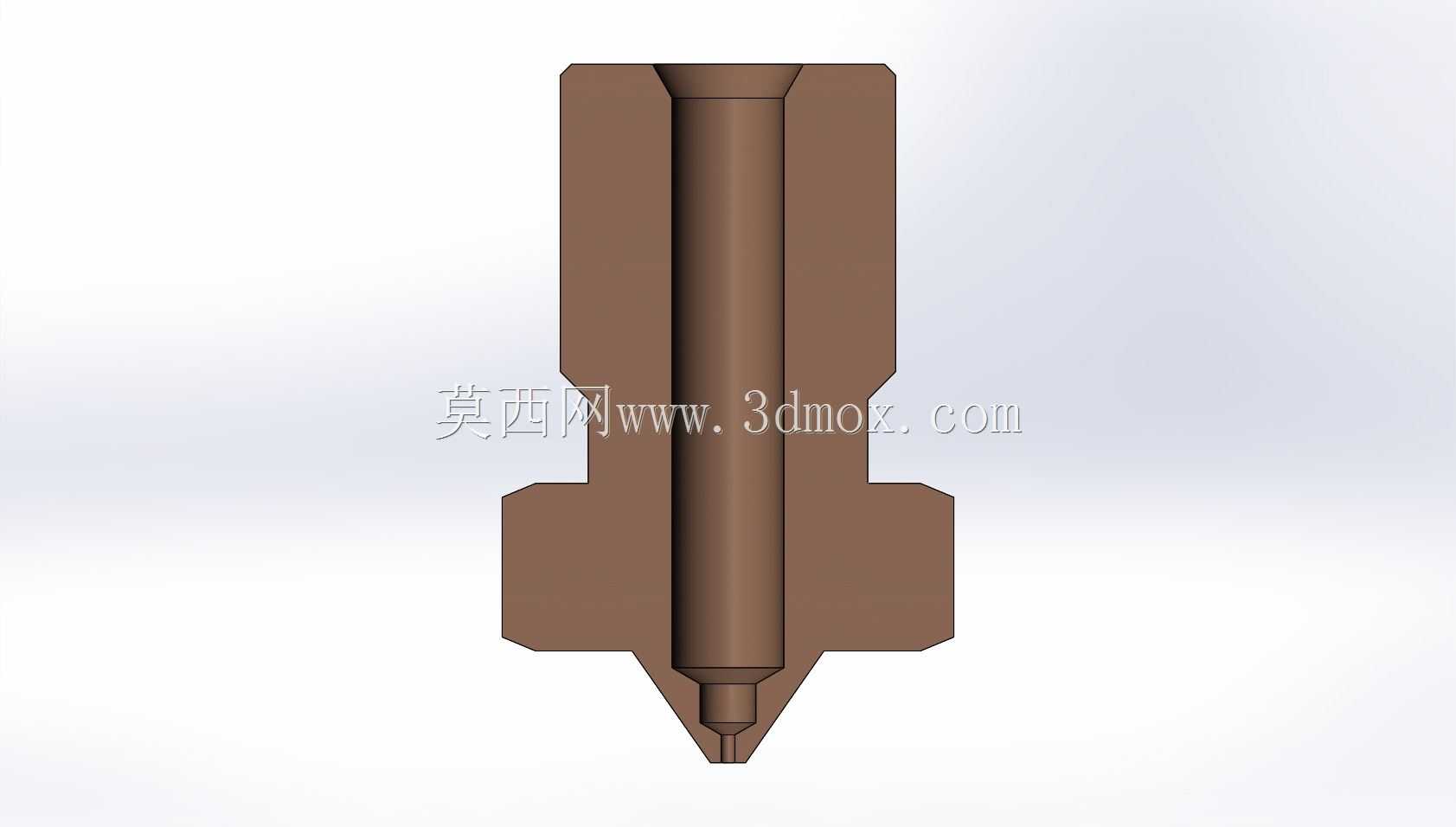

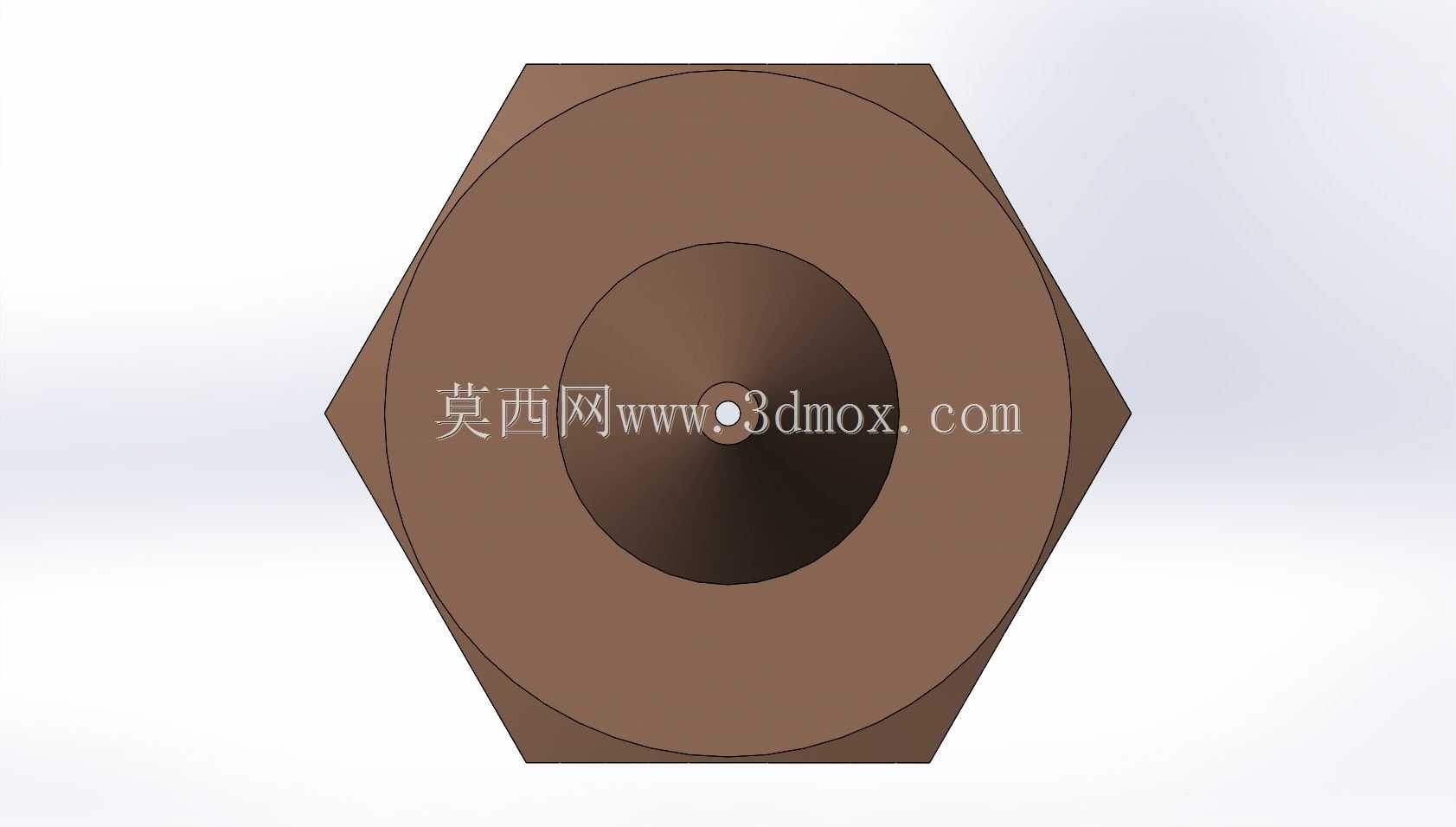

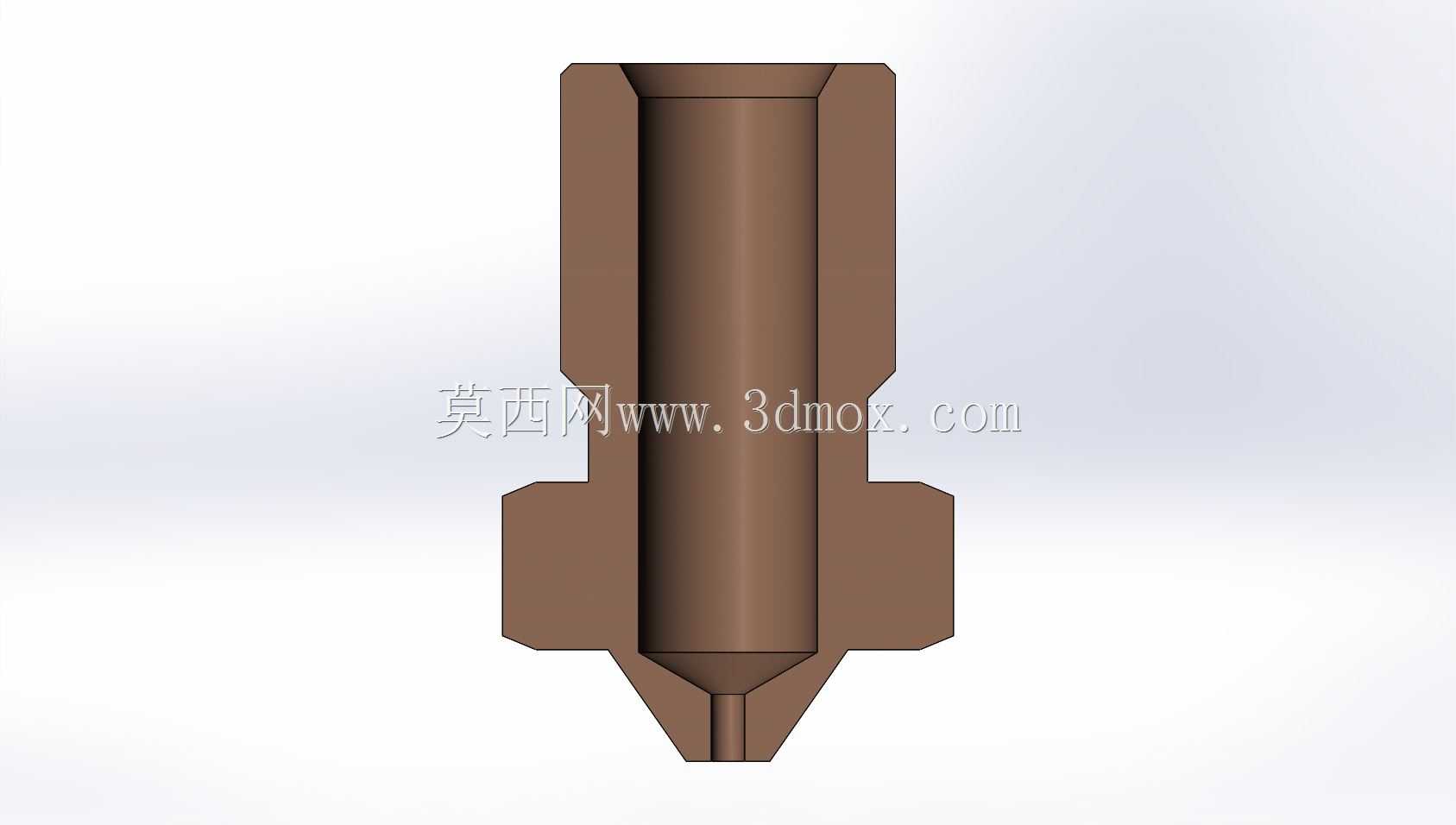

该组件是FDM熔融沉积成型3D打印设备的核心加热功能部件，主要承担耗材熔融、温度恒定维持的核心作用，是保障打印耗材顺利从固态转化为均匀熔融态、实现稳定挤出成型的关键结构，广泛适配桌面级、工业级FDM 3D打印设备的挤出端结构，可兼容PLA、ABS、PETG、TPU等多种常见热塑性打印耗材的熔融加工需求，在消费级DIY打印设备、教育实训打印设备、小批量定制生产打印设备中都有极高的应用覆盖率。从功能特性来看，该组件采用六角柱形的主体结构设计，外侧的六角棱边结构可直接适配标准扳手的夹持需求，在设备组装、后期维护更换过程中无需定制专用工装，即可快速完成组件的锁紧、拆卸操作，大幅降低组装与运维的操作难度；中心同轴的阶梯通孔结构沿轴向贯通，内侧可依次置入加热棒、测温热敏电阻、导热衬套以及喷嘴衔接结构，能够将加热元件产生的热量均匀传导至内部流道区域，让流经流道的固态耗材能够在设定温度区间内均匀受热熔融，避免局部过热导致的耗材碳化、或者局部温度不足导致的耗材熔融不充分、挤出断料等常见打印故障。从设计思路层面，该组件优先保障热传导效率与结构安装的兼容性，主体采用高导热系数的金属材质作为基材，可快速均衡加热元件产生的温度差，让整个熔融腔的温度波动控制在极小范围内，保障挤出耗材的粘度一致性；整体结构采用同轴对称设计，所有安装孔位、衔接螺纹都遵循通用3D打印挤出端的标准接口尺寸，可直接与市面上主流的E3D V6系列散热管、喷嘴、挤出送料机构完成适配，无需额外修改安装结构即可完成替换升级。从安装边界与尺寸来看，组件的六角对边尺寸符合标准紧固件的夹持规格，轴向总长度控制在紧凑范围内，既预留了足够的加热元件安装空间，又不会占用过多挤出端的装配空间，可适配近程挤出、远程挤出等不同的送料结构布局；组件的端面衔接位置采用平面密封结构，与喷嘴、上部散热管衔接时可保证配合面紧密贴合，避免熔融耗材从衔接缝隙溢出漏料，同时外侧的平面结构也方便加热棒、测温线的走线固定，避免线材在打印头运动过程中出现拉扯、干涉的问题，能够适配打印头高速往复运动的工况需求，长期工作状态下也能维持结构稳定性与温度控制精度。
