E3D V6火山加热块快装结构设计

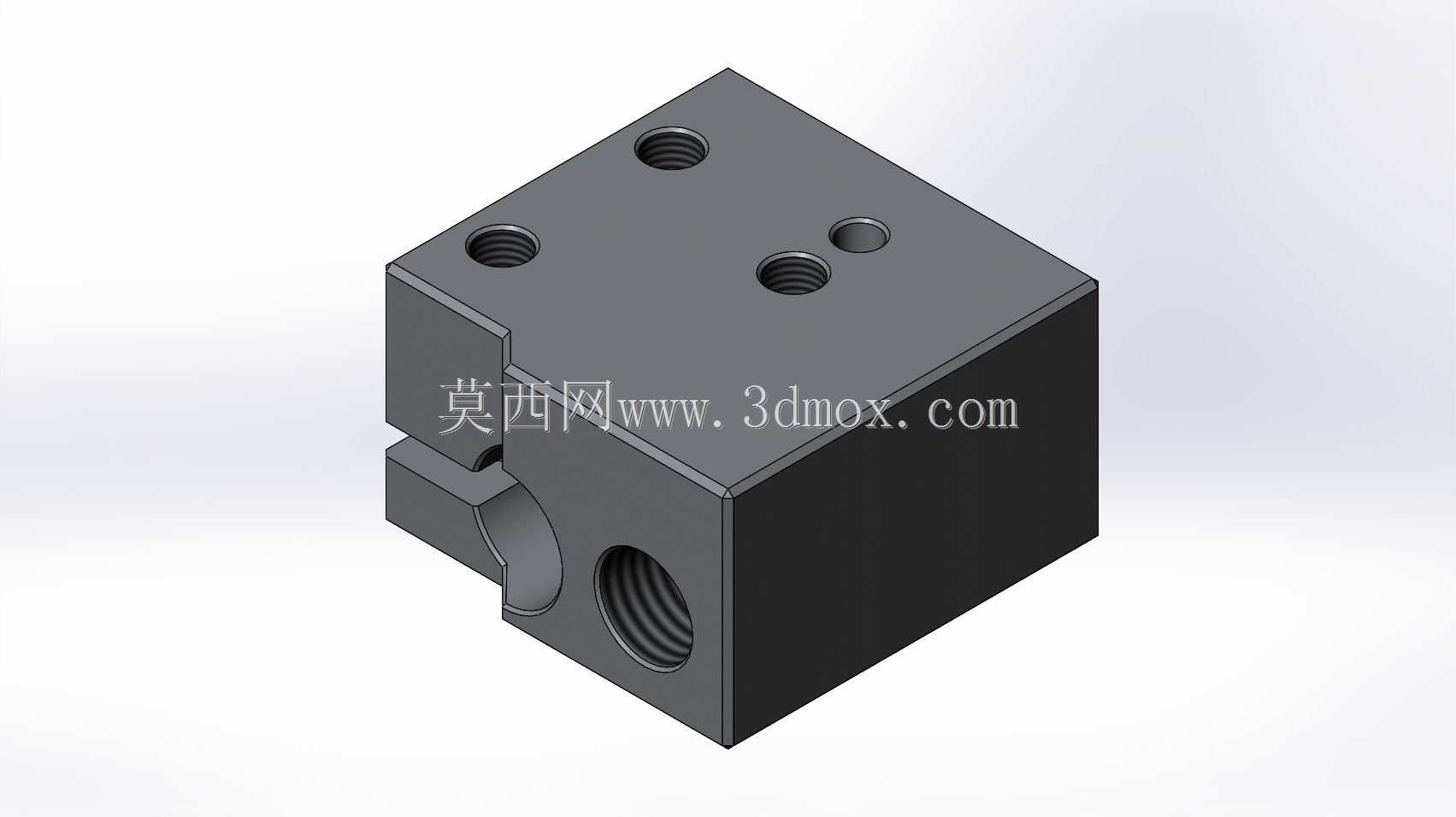

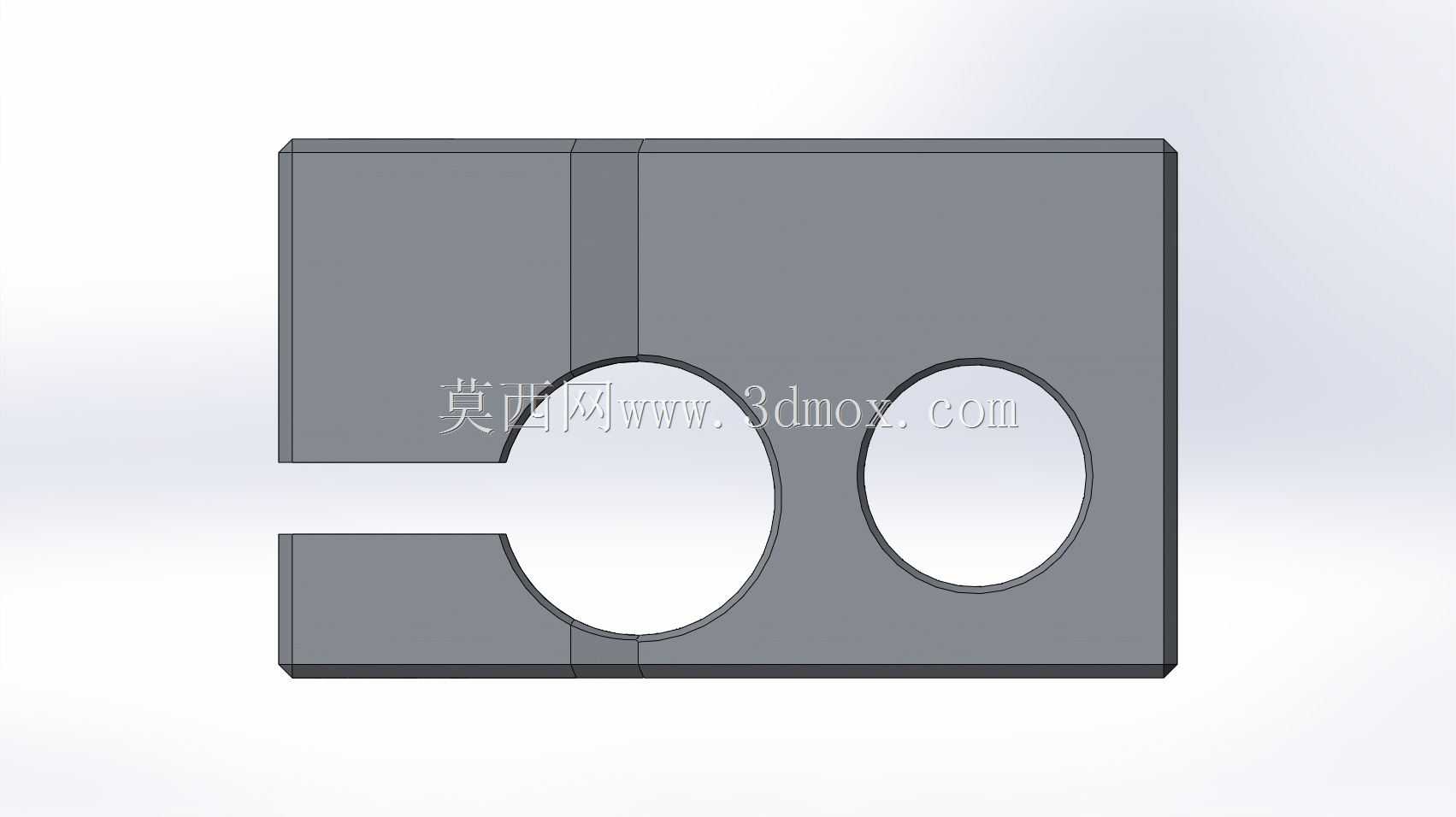

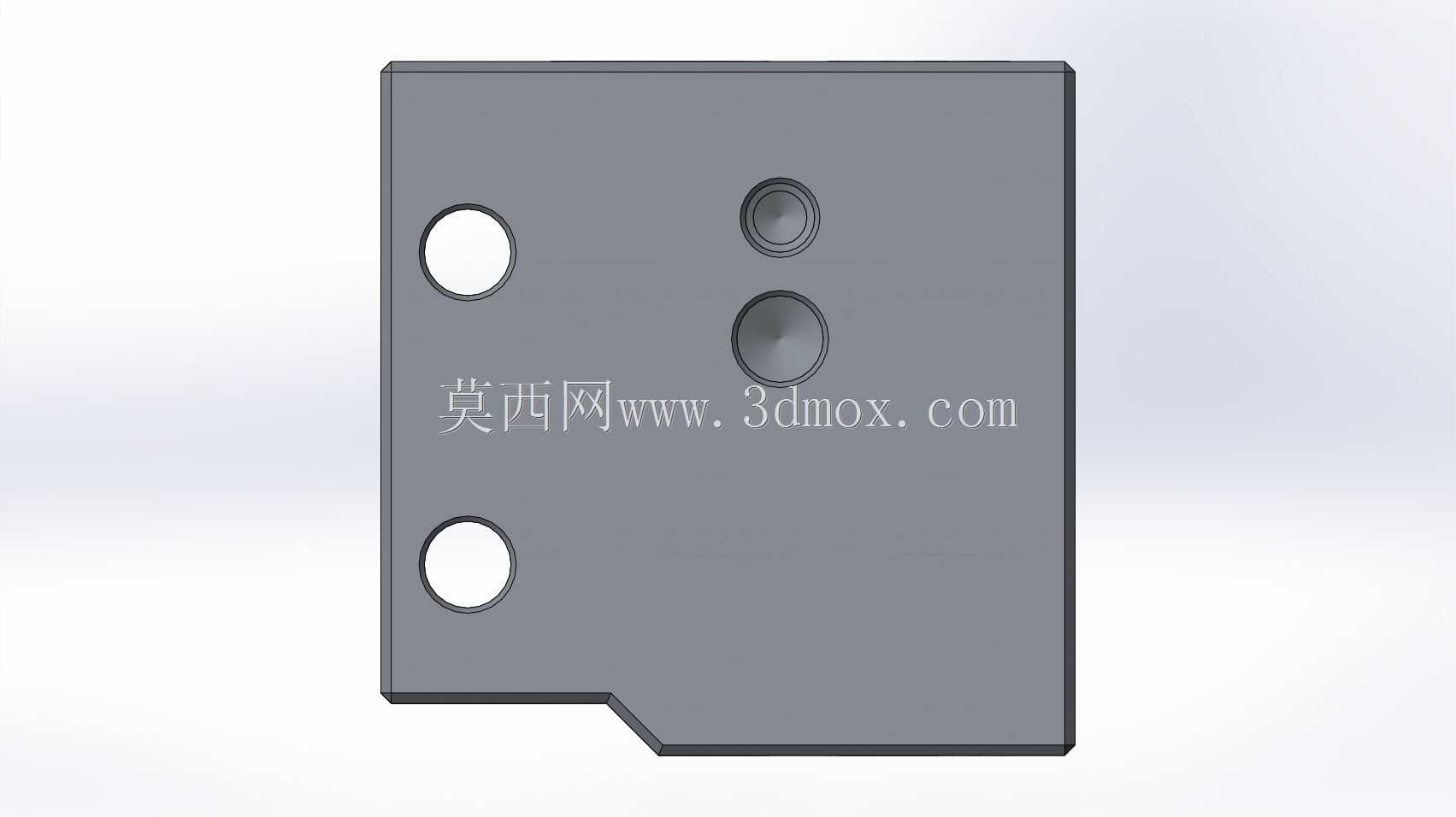

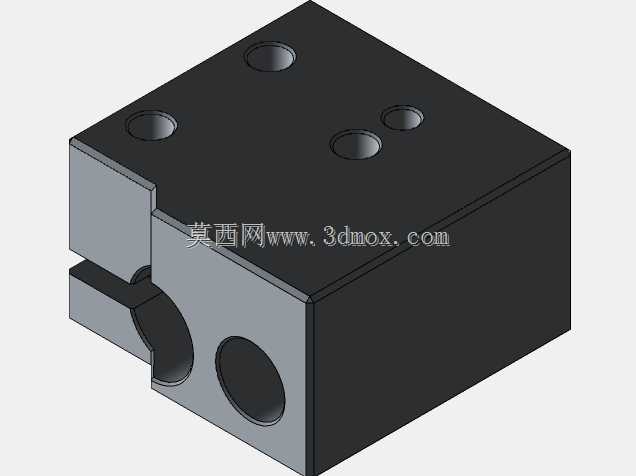

该部件是FDM熔融沉积型3D打印设备热端总成的核心承载构件，主要应用于桌面级及工业级FDM 3D打印机的挤出系统末端，承担加热元件固定、温度传感定位、喉管与喷嘴衔接定位的核心作用，是保障熔融挤出过程温度稳定、耗材熔融均匀的关键结构件。在实际打印作业场景中，该构件直接与加热棒、热敏电阻、导热喉管、黄铜喷嘴配合装配，将加热棒产生的热量均匀传导至喷嘴内腔，让送入喉管的固态丝材在喷嘴流道内充分熔融，同时通过自身的结构限位保证各配合部件的同轴度，避免出现漏料、丝材卡顿、温度检测偏差等常见打印故障。从功能特性来看，该结构采用一体化切削成型的基体设计，基体上预留了三个贯穿式安装孔位，其中两个沿对角分布的通孔用于将整个热端总成固定在挤出机的安装支架上，保证热端与挤出送丝机构的同轴度，避免送丝过程出现阻力过大或断丝问题；基体中部沿垂直方向设置两个不同孔径的沉孔，分别用于压入式安装加热棒与热敏传感器，孔位的深度与直径经过匹配设计，既保证加热元件与基体的充分接触提升导热效率，又能避免传感器出现松动移位导致的温度采样偏差；基体底部预留的螺纹衔接位用于对接火山款大流量喷嘴，相比普通标准喷嘴适配结构，该设计可支持更高的熔融挤出流量，适配大口径喷嘴高速打印、大层厚快速成型的作业需求。在设计思路层面，该结构充分考虑了3D打印热端的实际工况需求，基体采用切角式外形设计，在不影响结构强度与安装空间的前提下削减了非必要的基体体积，既减少了加热过程的热量冗余蓄积，降低热端向周边挤出结构的热传导干扰，又能减轻热端整体重量，适配近程挤出结构的轻量化安装要求，减少打印过程中喷头快速移动带来的惯性震颤，提升高速打印下的成型精度。从安装边界来看，该构件整体为矩形切角块体结构，安装孔位的孔距与市面上主流的E3D V6火山热端安装支架完全兼容，对角安装孔的中心距符合通用热端安装规范，可直接替换同规格的常规加热块，无需对现有挤出支架进行二次改装；中部加热元件安装孔的孔径适配行业通用的6mm直径加热棒与3mm直径热敏电阻，底部衔接位的螺纹规格匹配标准火山喷嘴与直通式喉管，装配时仅需将各部件压入对应孔位并锁紧固定螺丝即可完成组装，整体装配公差控制在合理范围内，既保证各配合面的贴合度提升导热效率，又不会出现过盈装配导致的基体开裂或部件拆卸困难问题。
