氧气plitter:Oxys1

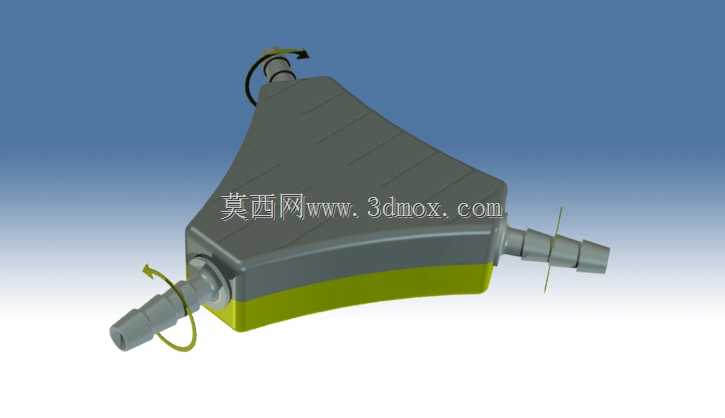

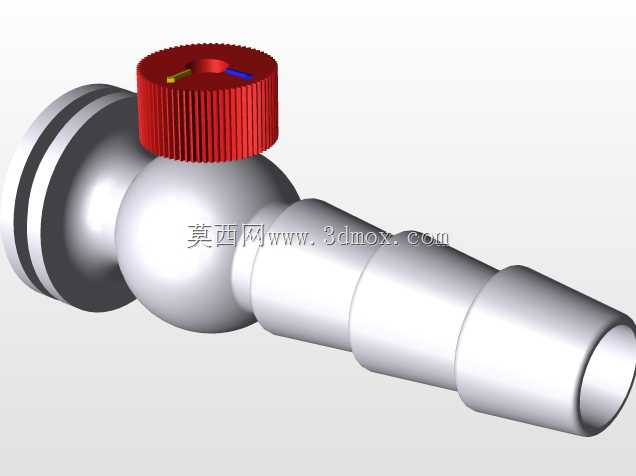

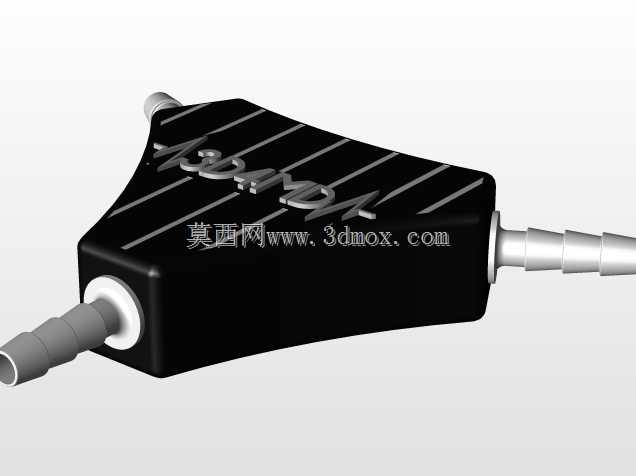

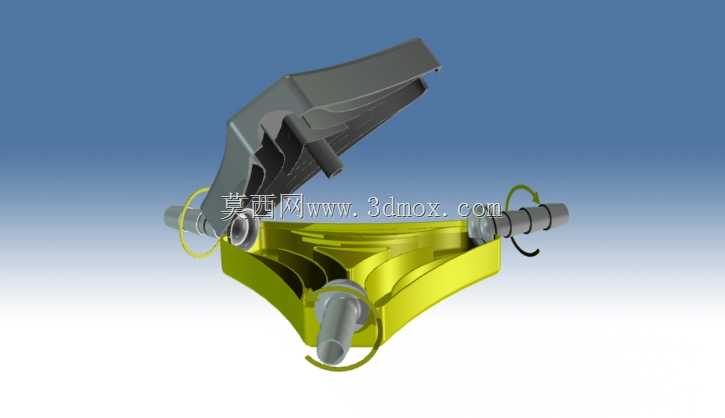

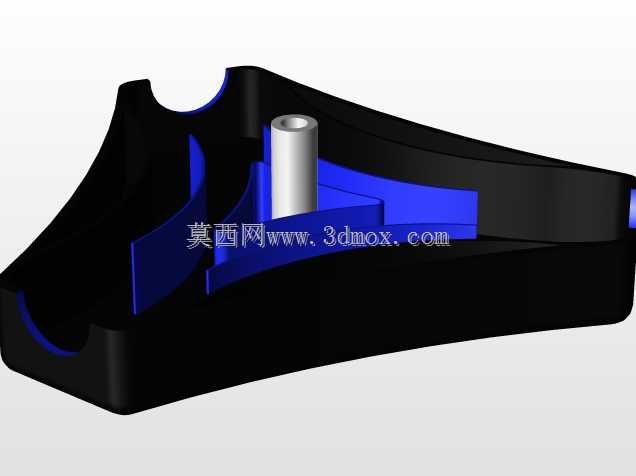

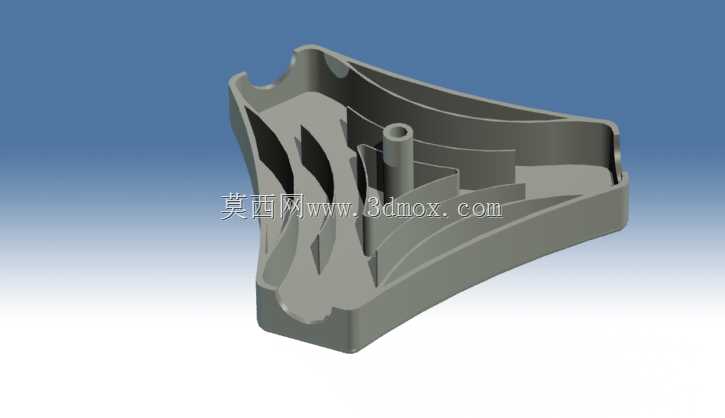

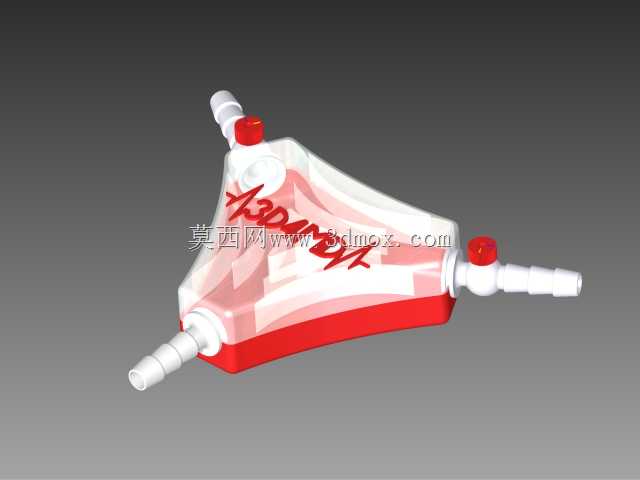

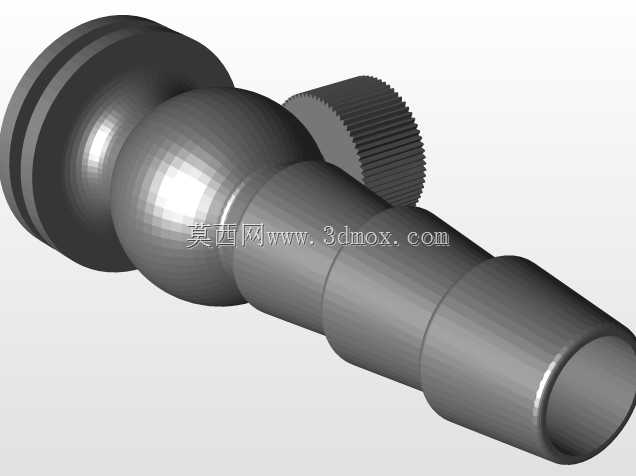

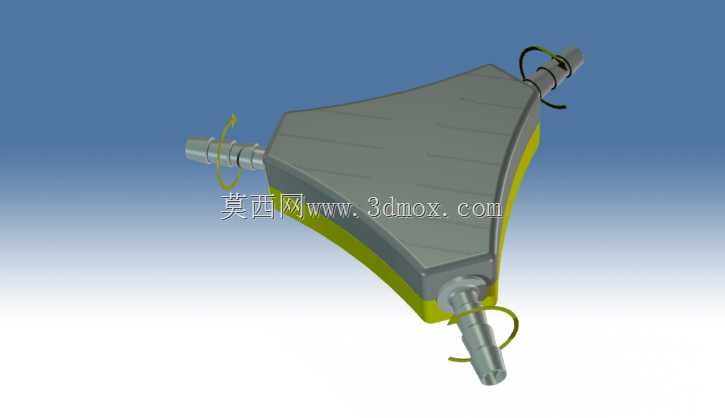

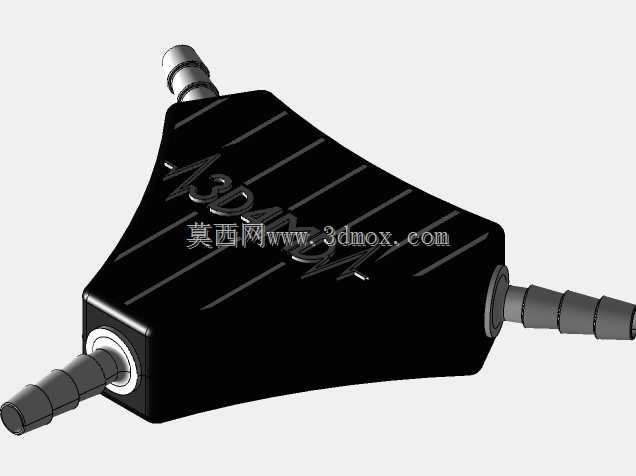

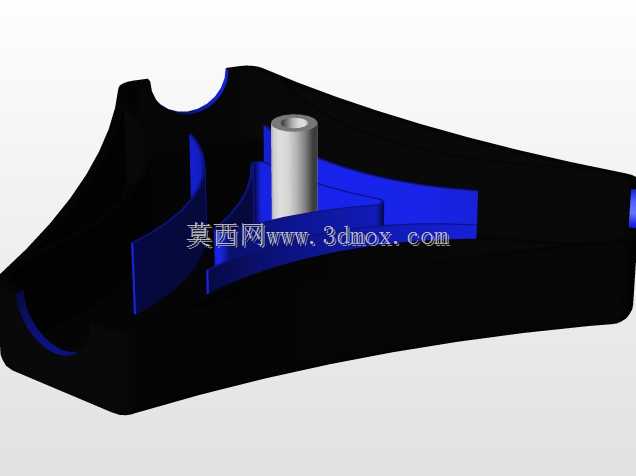

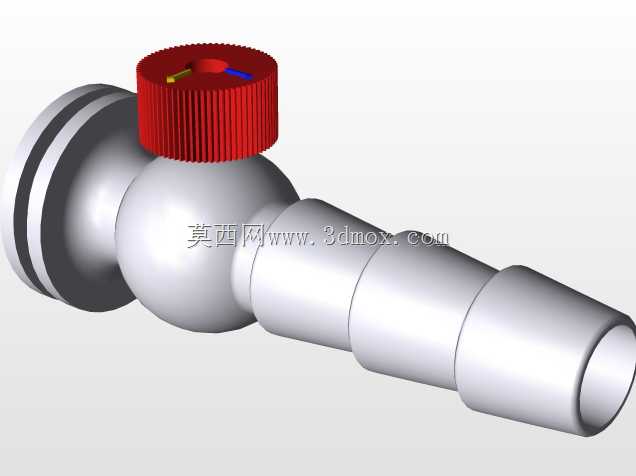

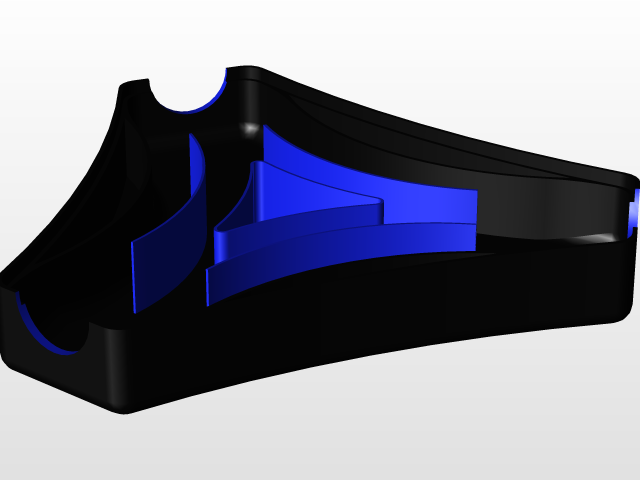

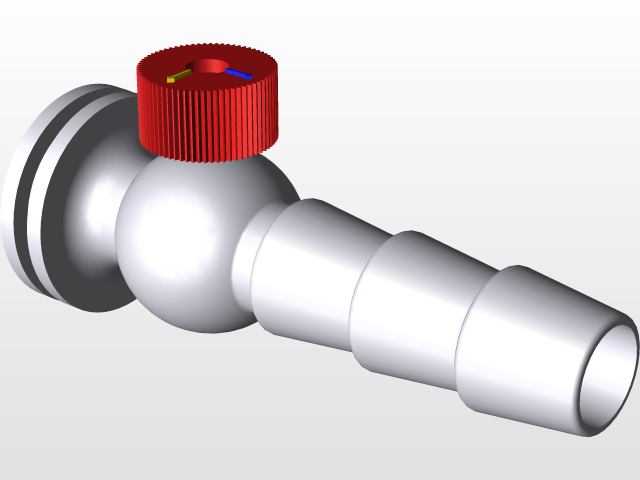

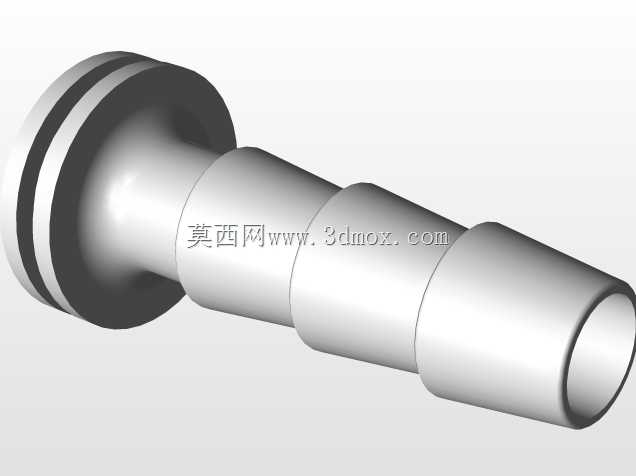

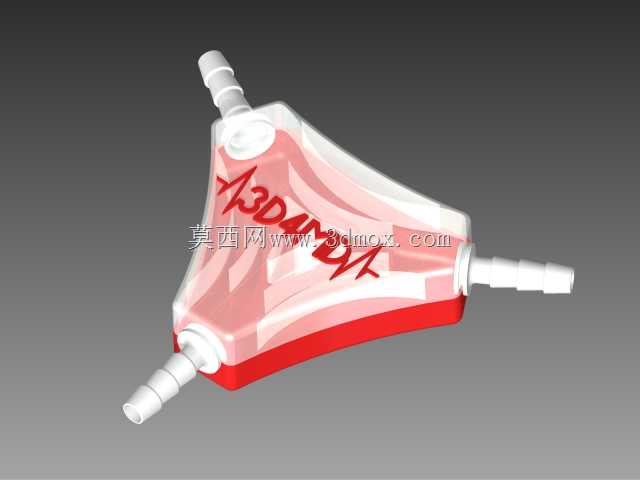

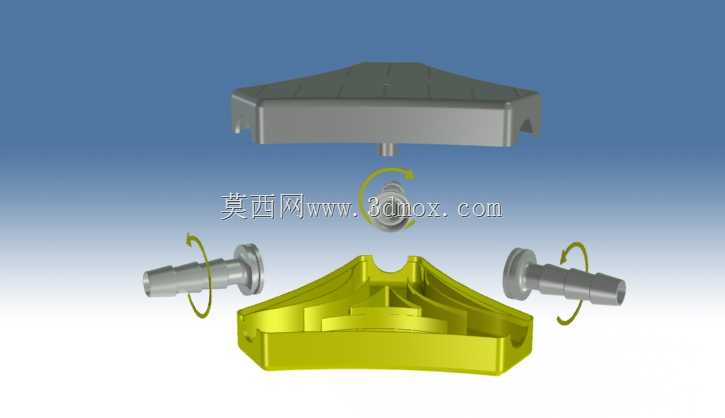

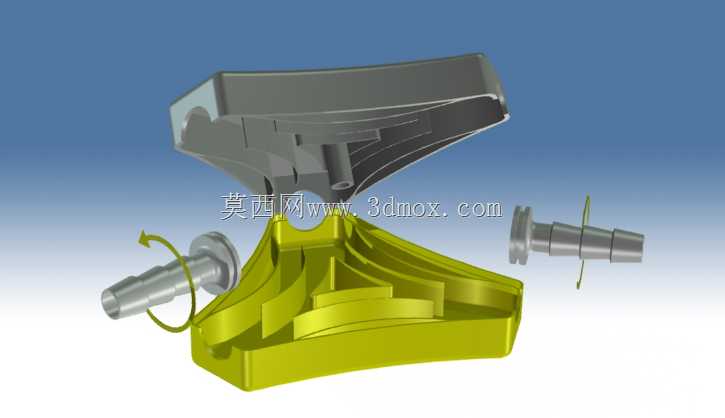

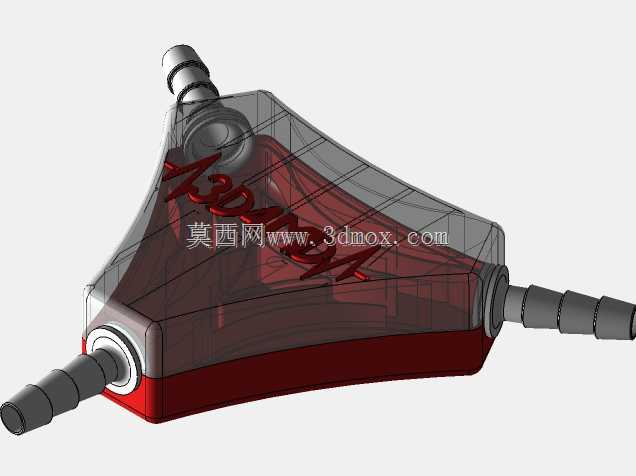

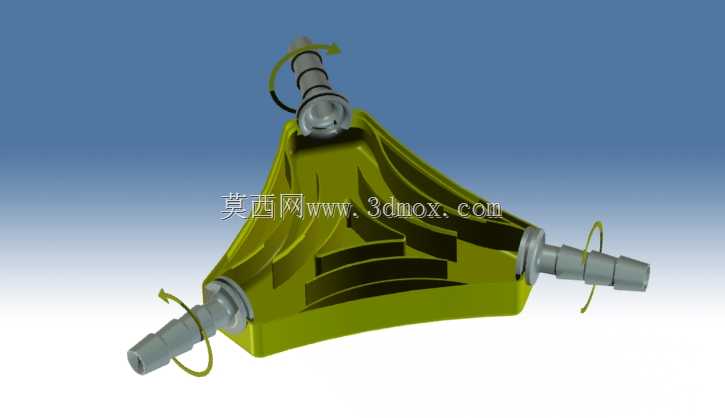

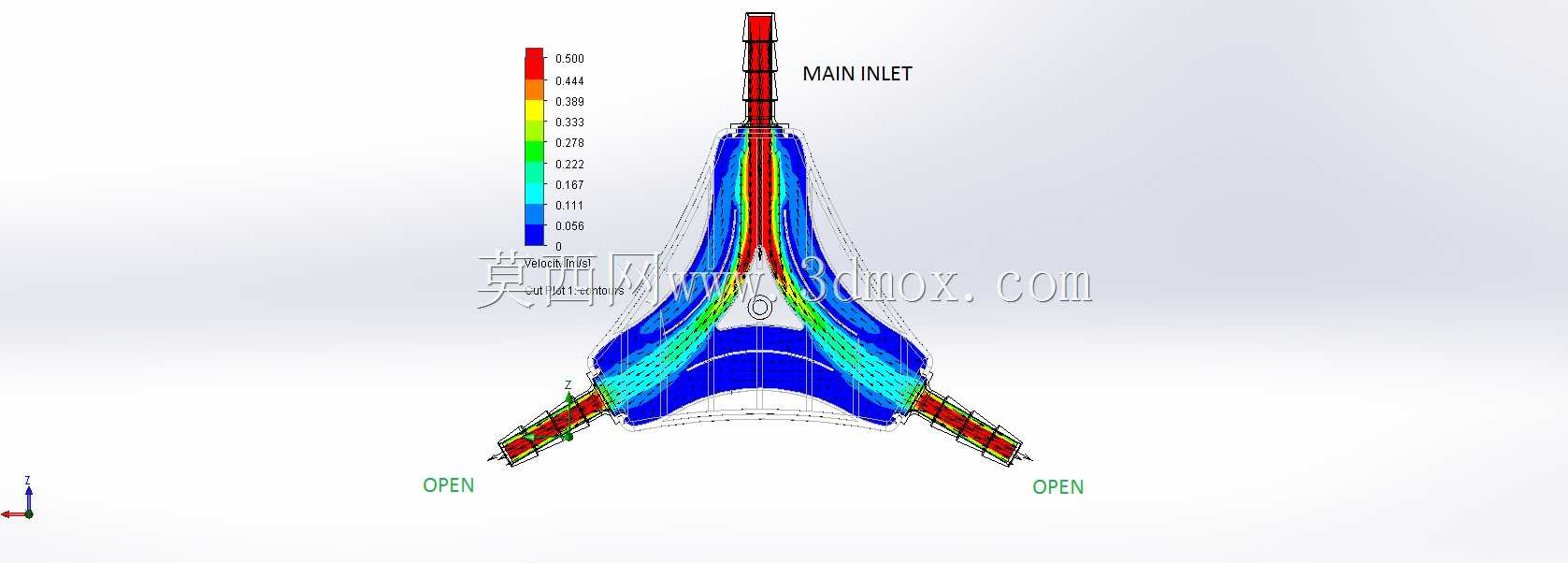

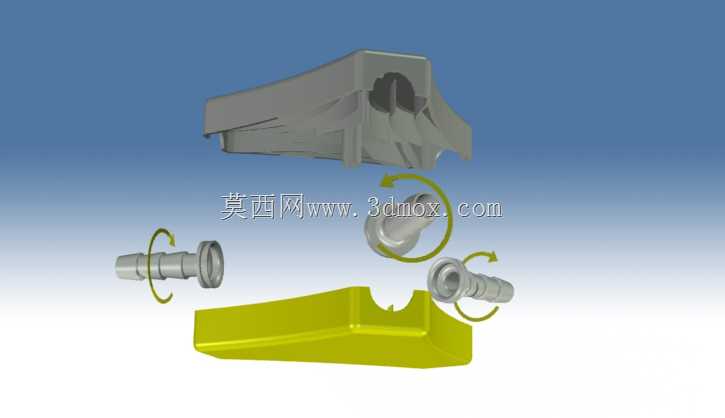

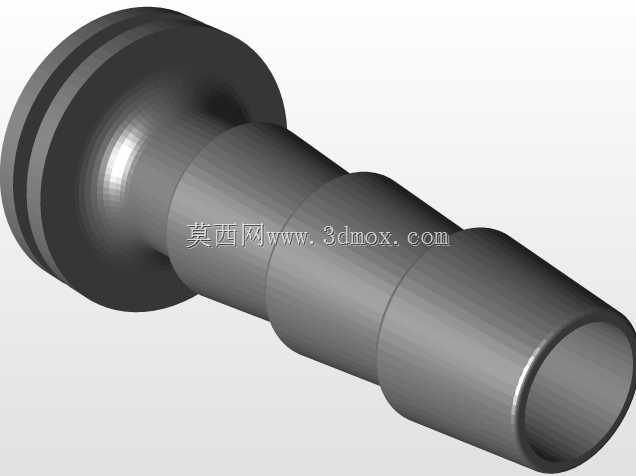

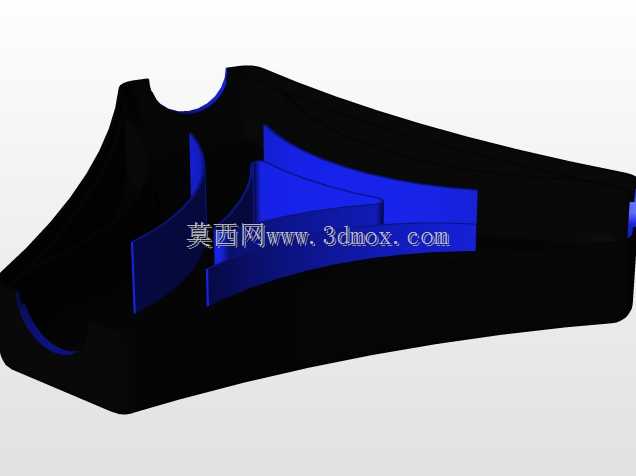

我的设计是基于生产空气/氧气流，通过两个出口平均分配。几乎就像设计一个带有入口和出口管道的袋式过滤器一样，在我的设计中，你会注意到我是如何远离尖角和弯道的，因为这会对水流产生积极的影响scription:My design 由五个部分组成，可在3D中完全打印（图7）。顶部和底部外壳相互配合防止氧气从外壳中逸出。你可以用螺丝把它们固定在一起，也可以用简单的滑入槽的方法（快速方便地打开和关闭）。也可以在外壳的边缘加上橡胶密封件，以确保外壳的密封性。最后但不是最不重要的是管道Connectors:I have 我的设计基于可方便地取出管接头，并根据用户的不同更换更大或更厚的管接头，以及，氧气的使用。我有两个选择，当谈到管道connectors:-the first 一个只是一个简单的连接器，没有添加阀门，连接器后面的空气可以被阻断（见图12），第二个是一个带有球阀的连接器，见图13。逆时针转动它将打开球阀，顺时针转动将关闭任何通过接头的氧气流。我还考虑并设计了它，使管道接头可以在外壳内自由旋转，间隙为0.05 mm（我们都知道缠绕的管道有多烦人）imensions:The size 房屋的当顶部和底部结合在一起时，只有：70mm x 62mm x 20mm厚带有连接器的外壳（组装后）的尺寸是：91.5mm x 91.5mm x 20mm厚。根据我的计算流体动力学（CFD）测试，您将看到外壳内没有氧气被困在任何地方（图3+4）。-图3两个出口都打开，空气被分流整个外壳50/50。-图4中有一个出口关闭，注意分流如何不受影响，任何流入阻塞出口区域的氧气都会转向（原因是外壳内部的圆度），或者循环回到主入口，在那里它将再次被强制向前移动，或者流向开放的出口。感谢您的考虑，请在到达终点时给我*LIKE*。PS:我的设计名称“Oxys1”是因为Oxys这个词是古希腊氧的一个术语，也是第一个
