参数化夹紧式弹性蜘蛛联轴器结构设计

这款夹紧式弹性蜘蛛联轴器，是面向中小扭矩精密传动场景开发的轴系连接部件，主要应用于伺服电机传动、精密机床进给轴、自动化输送线驱动端、小型泵类动力连接等需要补偿轴系偏差的传动场景，能够在两轴存在径向偏移、角度偏差、轴向窜动的工况下稳定传递扭矩，同时通过中间弹性体吸收传动过程中的振动冲击，保护后端驱动设备与被驱动负载不受刚性冲击损伤。

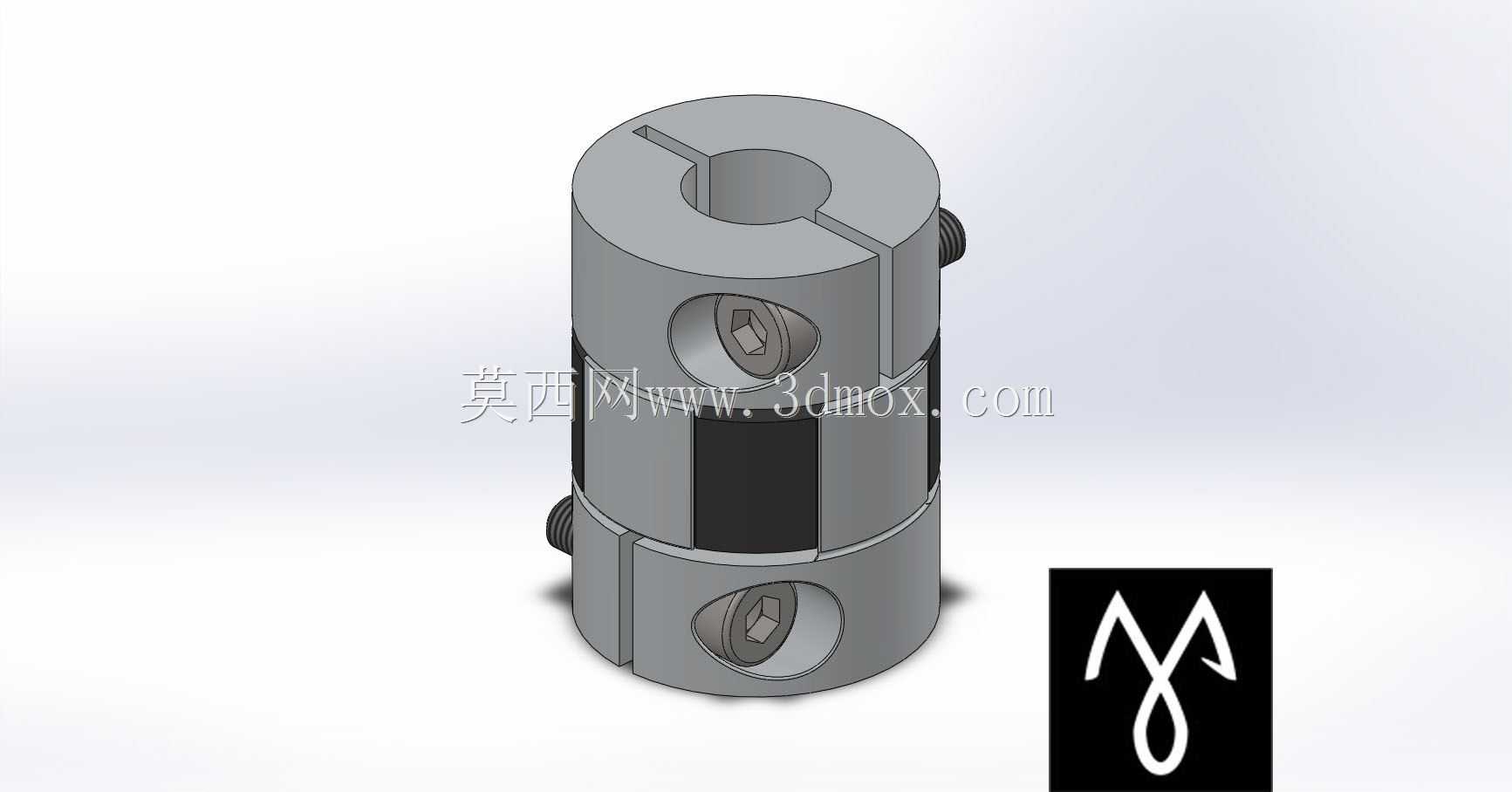

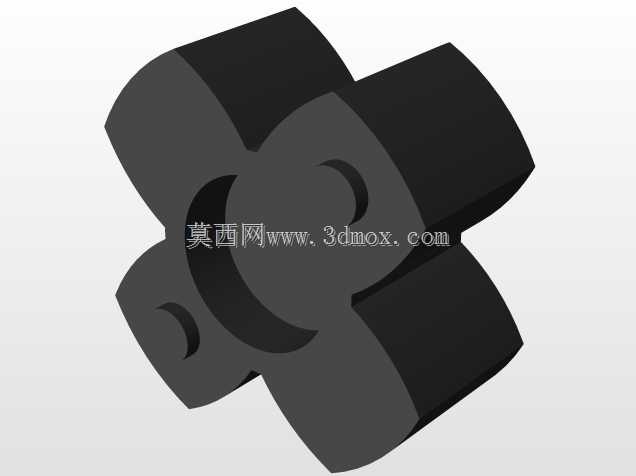

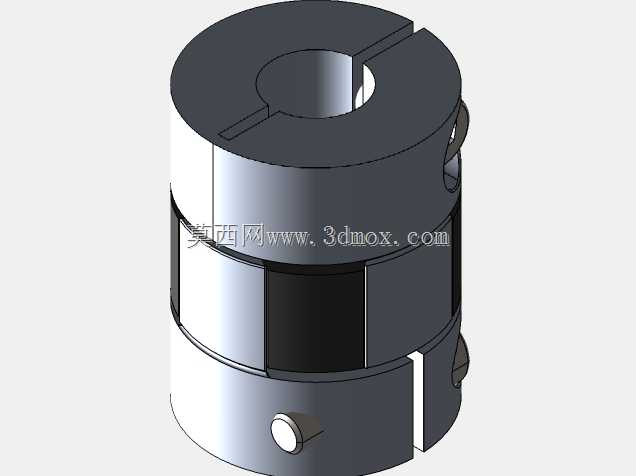

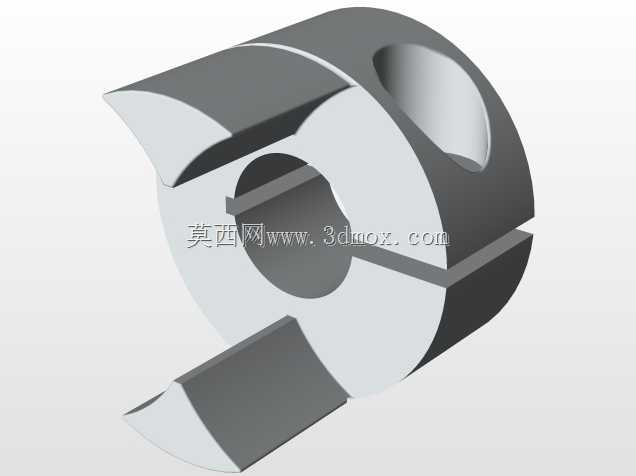

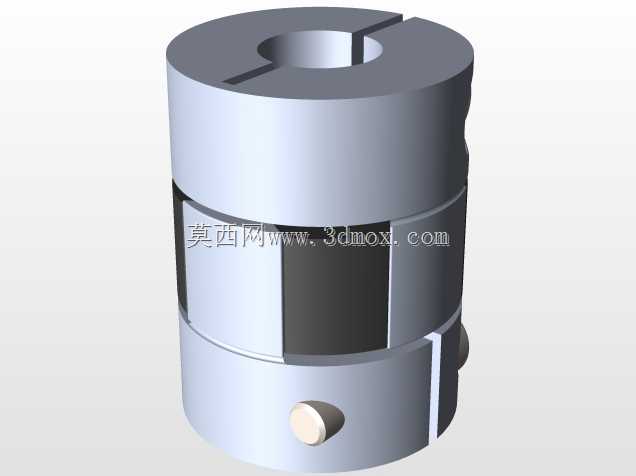

产品整体为同轴圆柱式结构，上下两端为对称的夹紧式轴毂，轴毂侧面开设贯通的夹紧缝，配合径向锁紧螺钉实现对输入输出轴的抱紧固定，相比传统键连接方式，这种夹紧结构无需在轴上加工键槽，不会对轴的结构强度造成削弱，同时拆装便捷，定位精度更高，能够实现无间隙传动，适配正反转频繁、启动停止切换频次高的传动工况。中间部分为十字形布置的弹性蜘蛛缓冲垫，采用耐磨弹性材质制作，嵌装在上下轴毂的卡槽内，既承担扭矩传递的作用，又能补偿两轴之间的安装偏差，同时阻尼特性可有效吸收传动过程中的振动，降低传动噪音。

设计层面采用全参数化的设计逻辑，核心驱动参数为输入轴直径与输出轴直径，其余包括轴毂外径、整体长度、夹紧缝宽度、锁紧螺钉规格、弹性体尺寸、安装孔位等所有结构尺寸，均通过参数关联由轴径参数自动计算生成，设计人员仅需要根据实际使用的轴径修改对应参数，即可快速生成适配不同安装需求的联轴器模型，大幅缩短同系列不同规格产品的设计周期，避免重复建模的冗余工作。

安装边界方面，整体为对称圆柱外形，安装时仅需要保证两端轴的插入深度符合轴毂的夹持长度要求，径向预留出锁紧螺钉的扳手操作空间即可，无需额外的轴向固定结构，夹紧螺钉拧紧后即可实现轴与联轴器的可靠固定，允许的轴系径向偏差范围在0.1-0.3mm区间，角度偏差可适配1度以内的安装误差，轴向窜动补偿量根据整体规格不同在0.5-1mm区间，能够覆盖绝大多数中小功率传动场景的安装偏差补偿需求。在实际使用中，这种联轴器的扭矩传递能力随轴径增大同步提升，中间弹性体可根据使用工况更换不同硬度的材质，适配不同扭矩等级与阻尼需求的传动场景，相比刚性联轴器，它的抗冲击性能更优异，对安装精度的要求更低，能够有效降低轴系的装配难度，减少设备运行过程中因轴系不对中产生的轴承磨损、密封件损坏等故障，延长整套传动系统的使用寿命。
