双页平开式合页铰链结构设计

这款铰链是日常门窗、柜体结构中最常用的转动连接构件，核心作用是实现两个被连接件之间的绕固定轴相对转动，同时承担两个部件之间的连接载荷，保证开合过程的顺畅与结构稳定。从实际应用场景来看，这类铰链广泛适配室内木质房门、衣柜柜门、设备箱舱门、小型机电设备检修门等多种需要开合动作的结构，是民用家具、建筑门窗、小型工业设备领域普及率极高的基础连接配件。

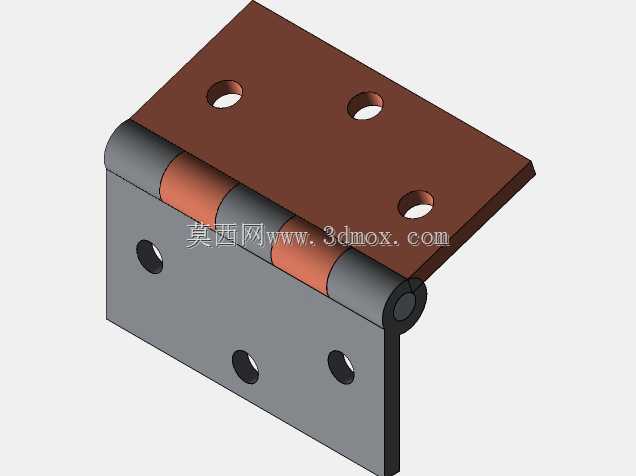

从功能特性上看，这款铰链采用经典的双页卷管铰接结构，两个页片分别通过预开设的沉头安装孔与两个待连接件固定，中间的卷管结构穿入销轴后形成稳定的转动副，转动过程无多余自由度，仅保留绕销轴的单轴转动能力，能够有效限制两个连接部件之间的其他方向位移，保证开合动作的轨迹稳定，不会出现页片错位、开合卡顿的问题。页片上的安装孔采用沉头设计，安装后螺丝头部可以完全沉入页片平面内，不会突出表面影响开合动作，也能避免螺丝外露剐蹭周边物体，提升安装后的整体美观度与使用安全性。

在设计思路上，这款铰链优先考虑了安装通用性与结构耐用性，两个页片分别设置三个安装孔，孔位排布遵循常规门窗、柜体的安装尺寸习惯，能够适配市面上多数标准厚度的门板与门框安装需求，不需要额外对安装面进行复杂改造即可直接固定。中间的铰接段采用多段卷管交错咬合的结构，相比单段卷管的设计，这种交错结构能够让销轴的受力分布更均匀，开合过程中卷管与销轴的接触面积更大，单位面积承受的压强更小，长期反复开合也不容易出现卷管变形、销轴磨损松旷的问题，能够有效延长产品的使用寿命。两个页片采用不同的表面处理配色，既可以区分安装时的固定侧与活动侧，降低安装过程中的对位难度，也能适配不同风格的门板配色需求，兼顾实用性与装饰性。

从安装边界来看，这款铰链的页片厚度适配常规18-25mm厚度的门板安装，安装时只需要在两个连接面的对应位置标记孔位，拧入固定螺丝即可完成固定，不需要在门板上开凿深槽，安装门槛低，普通用户借助基础螺丝刀工具就能完成装配。开合角度可以达到常规使用所需的90度以上开启范围，完全满足日常房门、柜门的全开使用需求，转动过程阻尼均匀，不会出现过松导致门板自动晃荡、过紧导致开合费力的问题，能够在任意开合角度下保持稳定的承托力，避免门板因为自重出现自动闭合或者下坠的情况。
