侧装式带轴滑轮支撑支架组件

　　这套滑轮支撑组件属于小型导向承载类机械构件，在轻载传动、物料导向、小行程牵引场景中应用广泛，常见于小型实验设备、教学实训装置、轻工生产线的线材导向工位，也可作为小型吊装机构的定滑轮支撑单元使用，核心作用是为回转的滑轮提供稳定的安装基准，同时承担滑轮传递的径向载荷，保证牵引或导向过程中轮体的回转精度，避免轮体偏摆造成的绳索磨损、牵引卡滞问题。

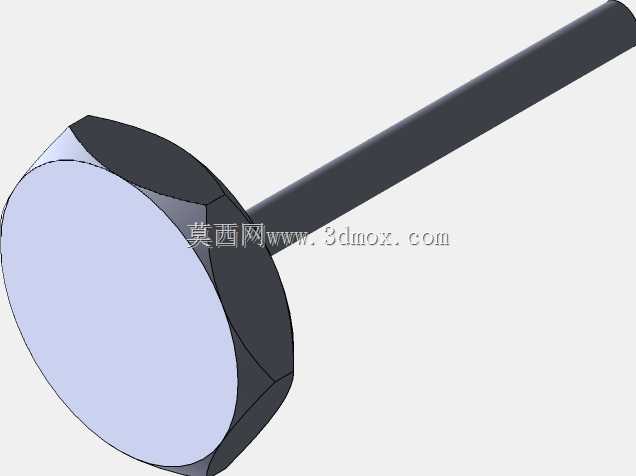

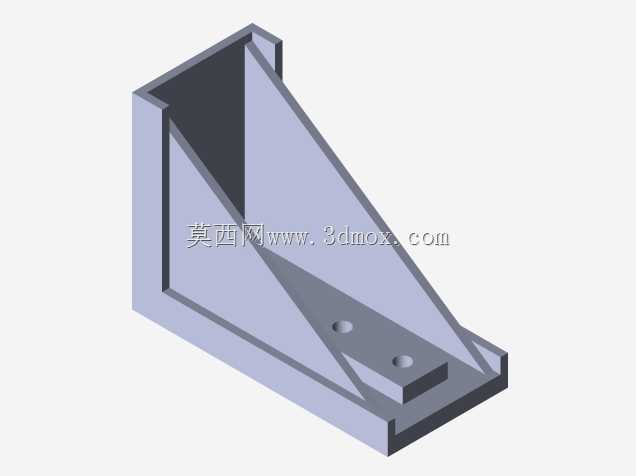

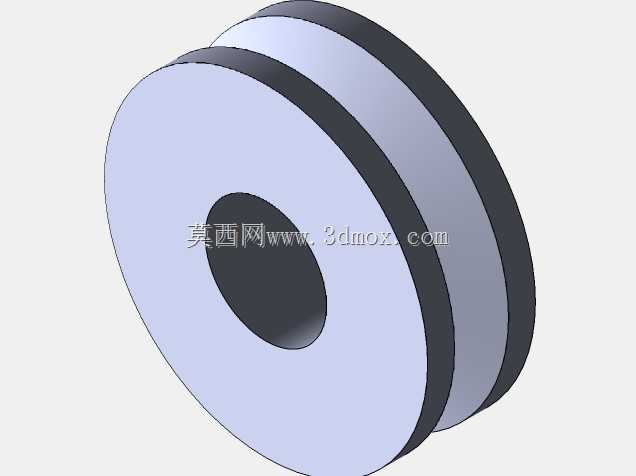

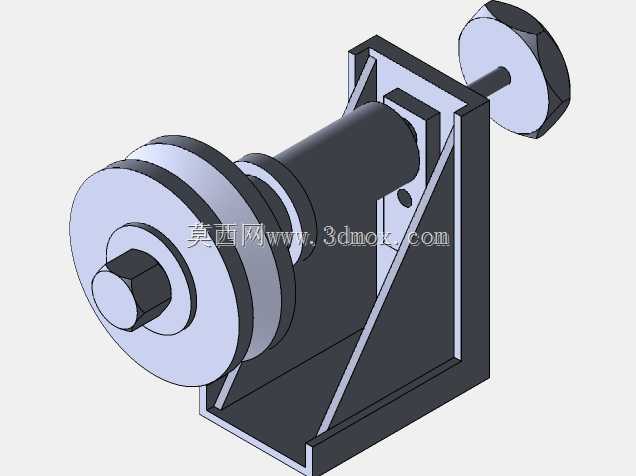

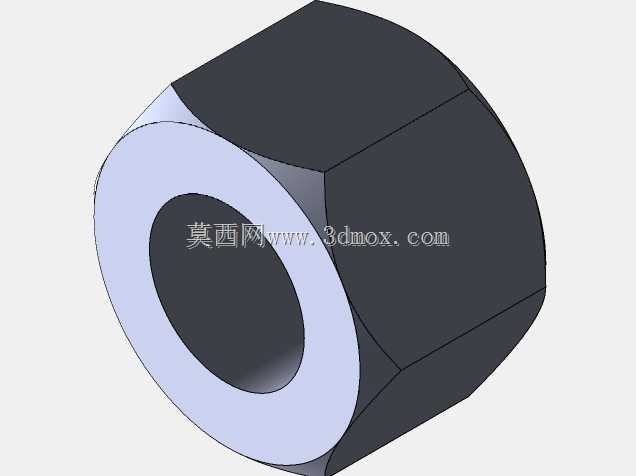

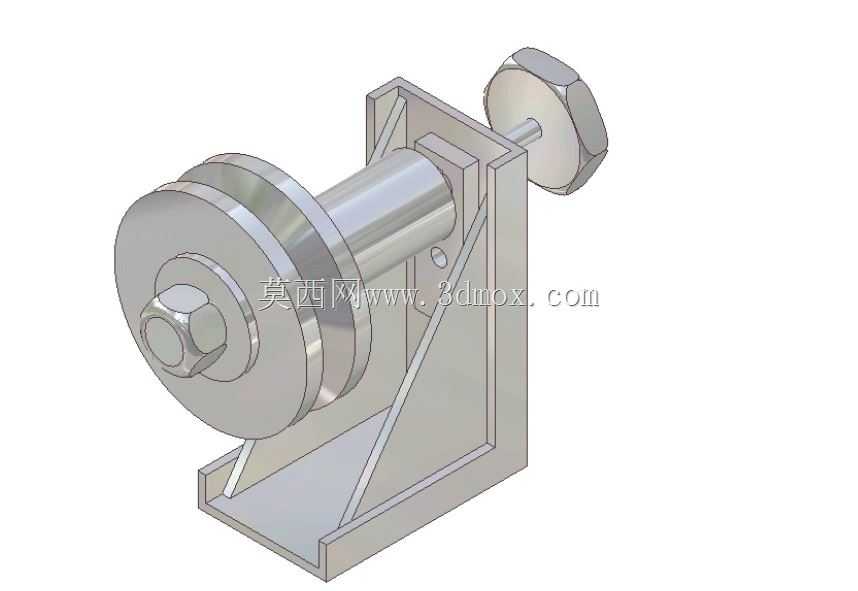

　　从结构功能来看，组件采用L型折弯焊接支架作为承载基体，支架侧板与底板之间增设三角形加强筋，抵消滑轮受载时对侧板产生的倾覆力矩，避免支架长期受载出现侧板外张变形；轮体采用带双挡边的槽型结构，可适配直径3-8mm的尼龙绳、钢丝绳或柔性传动带，挡边高度高出绳槽底面2mm以上，能够有效防止传动绳索在运行过程中从槽内脱出；轮体与穿装的芯轴之间采用间隙配合，芯轴一端加工六角头定位，另一端通过六角螺母锁紧，将芯轴两端分别固定在支架两侧的安装孔位上，轮体可绕芯轴自由回转，芯轴与支架孔位采用过渡配合，锁紧后芯轴不会随轮体同步转动，减少了轮体回转时的摩擦阻力。

　　设计过程中优先考虑了安装便捷性与维护性，支架底板开设两个对称的安装通孔，可通过螺栓直接固定在设备安装面或型材框架上，安装孔的孔距预留了足够的扳手操作空间，无需特殊工装即可完成装配；芯轴采用通长穿装结构，拆卸时仅需拧下一端的螺母即可抽出芯轴，快速更换磨损的轮体，无需整体拆卸支架，大幅降低后期维护的时间成本。结构强度校核阶段，针对支架侧板的受力点做了加厚处理，芯轴选用45号钢调质材质，可承受最大500N的径向载荷，满足轻载场景下的长期使用需求，轮体的绳槽表面做了圆角过渡处理，避免尖锐棱边切割绳索，延长传动绳索的使用寿命。

　　安装边界方面，支架整体的安装底板宽度为60mm，长度为80mm，安装孔中心距为50mm，适配M6规格的安装螺栓；组件整体装配完成后，总高度为95mm，轮体中心距离支架安装底面的高度为65mm，轮体伸出支架外侧的距离为20mm，安装时需要预留至少100mm的前方操作空间，方便绳索穿装与后期维护；芯轴两端的六角头对边尺寸为10mm，使用常规活动扳手或开口扳手即可完成锁紧操作，无需定制专用工具。实际应用中，这类组件可根据使用场景更换不同材质的轮体，比如需要低噪音的场景可替换为尼龙轮体，需要耐磨的场景可替换为钢制轮体，支架的安装孔位也可根据实际安装需求做小幅调整，适配不同的设备安装基准。

　　在结构细节处理上，支架的所有焊接位置都做了焊后打磨处理，去除焊渣与焊接飞溅，避免尖锐边角划伤操作人员或绳索；轮体的回转端面与支架侧板之间预留了1mm的间隙，避免轮体回转时与支架侧板发生摩擦，减少不必要的动力损耗；芯轴与轮体的配合面可根据使用需求添加润滑脂，进一步降低回转阻力，延长组件的整体使用寿命。这类小型滑轮支撑组件虽然结构简单，但在轻载传动系统中属于不可或缺的基础构件，其结构稳定性直接影响整个传动环节的运行可靠性，设计时充分考虑了加工工艺性，支架采用常规板材折弯焊接即可成型，轮体、芯轴、紧固件均为通用机械加工件，无需开模即可小批量生产，制造成本较低，非常适合教学实训项目、小型非标设备的配套使用。
