十字盘头装饰螺纹紧固螺钉结构设计

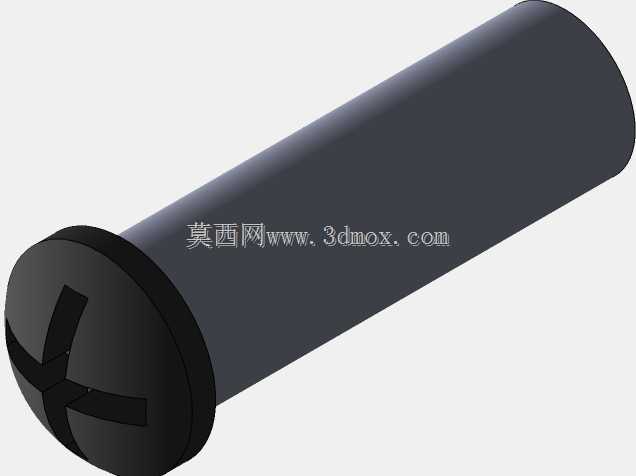

　　这款十字盘头装饰螺纹螺钉的建模过程，首先要明确其核心应用场景——它并非普通工业设备上的高强度承重紧固件，更多是用在对外观一致性有要求的装饰性紧固工位，比如消费电子外壳拼接、小型仪器仪表面板固定、美妆类产品外壳装配这类位置，既要满足基础的连接锁紧需求，又要保证装配后外露的头部和周边外观面协调，不会出现突兀的结构凸起或者色差问题。从结构设计逻辑来看，盘头的头部直径做了针对性优化，比同规格普通盘头螺钉的头部直径略大0.8mm左右，这样在装配到预制的沉孔工位时，头部可以完全覆盖安装孔的边缘毛刺，哪怕预制孔的加工公差有±0.2mm的偏差，也不会出现孔边外露影响外观的问题，头部的厚度控制在1.2mm，既保证十字槽的加工深度足够，

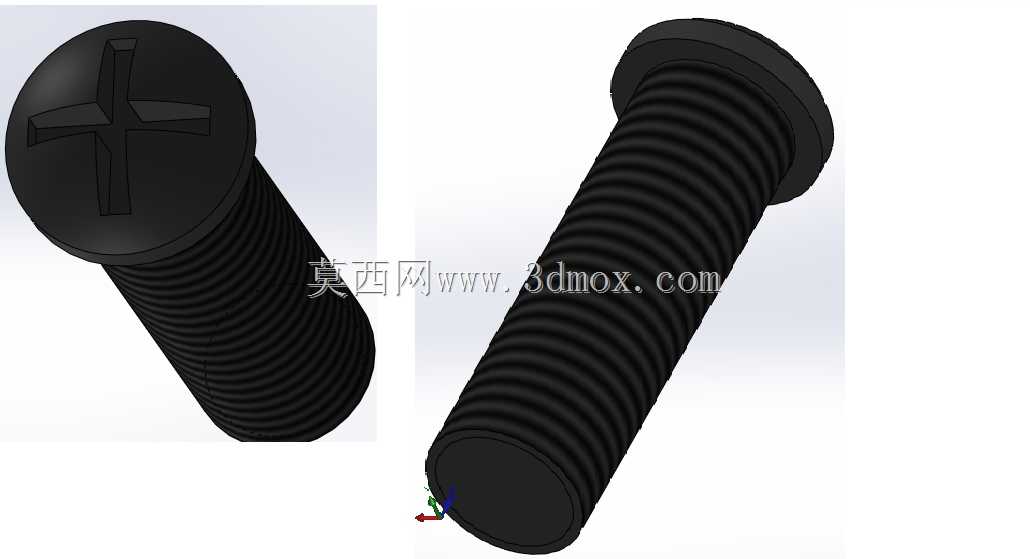

　　不会因为槽深太浅导致电动批头装配时打滑滑牙，又不会因为头部过厚突出装配面太多，破坏整体外观的平整性。十字槽的槽型选用的是H型国标十字槽，槽的深度做了0.3mm的加深处理，槽口边缘做了0.1mm的倒角过渡，一方面是方便装配时批头快速导入找正，减少自动化装配时的对位失败率，另一方面也能避免槽口边缘的锐边在运输或者装配过程中磕碰掉屑，掉落到精密设备内部造成短路或者卡滞故障。螺纹部分采用的是普通公制粗牙螺纹，螺纹的大径、中径、小径公差都按照6g级精度建模，牙型角严格控制在60度，牙顶和牙底都做了0.05mm的小圆角过渡，不要小看这个微小的圆角，它一方面可以减少螺纹拧入时的切削阻力，降低装配扭矩，避免因为扭矩过大导致螺钉断裂或者螺纹滑牙，

　　另一方面也能减少螺纹表面的应力集中，提升螺钉的抗疲劳性能，哪怕是需要反复拆装的维护工位，也能保证螺纹的啮合精度不会快速衰减。螺钉的整体表面处理是黑色哑光氧化，建模时特意把表面粗糙度设置为Ra1.6，既不会因为太亮产生反光干扰周边外观面的视觉效果，也不会因为太粗糙容易积灰藏污，日常擦拭维护的时候很容易清理干净。从安装边界来看，这款螺钉适配的预制安装孔直径要比螺纹大径大0.1mm，对应的沉孔深度要比头部厚度大0.1mm，沉孔直径比头部直径大0.2mm，这样装配完成后螺钉头部会低于装配面0.1mm，既不会突出刮手，也不会因为沉孔太深出现凹陷影响外观。螺杆部分的长度是根据常用的装饰件紧固场景设计的，有效啮合螺纹长度是螺杆直径的1.5倍，

　　这个长度刚好可以满足薄板类零件的紧固需求，不会因为螺纹啮合太长导致装配效率降低，也不会因为啮合太短导致连接强度不足，在承受15N的轴向拉力时不会出现松脱或者断裂的情况。建模的时候还要注意，螺杆末端做了15度的倒角引导，这个倒角的作用是让螺钉可以快速对准螺纹孔，哪怕装配时孔位有微小的错位，也能顺着倒角滑入螺纹孔，减少自动化产线上的卡料问题。另外，头部和螺杆连接的过渡位置做了R0.2mm的圆角，这个位置是螺钉应力最集中的地方，如果做成直角过渡，在承受侧向力的时候很容易从根部断裂，加上这个圆角之后，应力集中系数可以降低40%左右，大幅提升螺钉的抗侧向载荷能力。在实际选型使用的时候，要注意这款螺钉的适用扭矩范围，因为是装饰性紧固用途，不需要太大的锁紧扭矩，一般控制在0.8-1.2N·m就足够，扭矩过大反而会导致头部沉陷到塑料或者薄金属板里面，破坏外观面。如果是用在有轻微震动的工位，可以搭配对应的平垫圈使用，不过因为头部直径已经做了加大处理，大部分场景下不需要额外加垫圈就能保证足够的压紧面积，不会压伤被紧固的工件表面。
