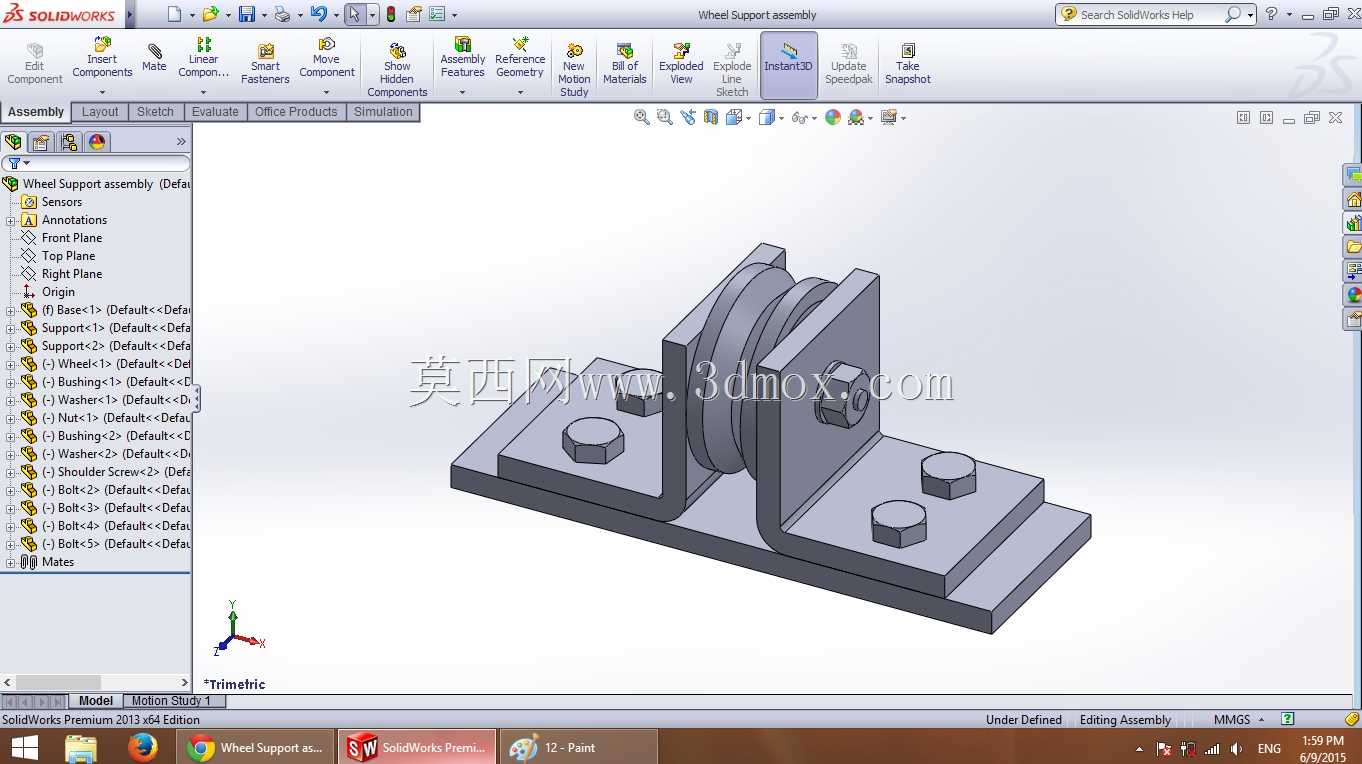

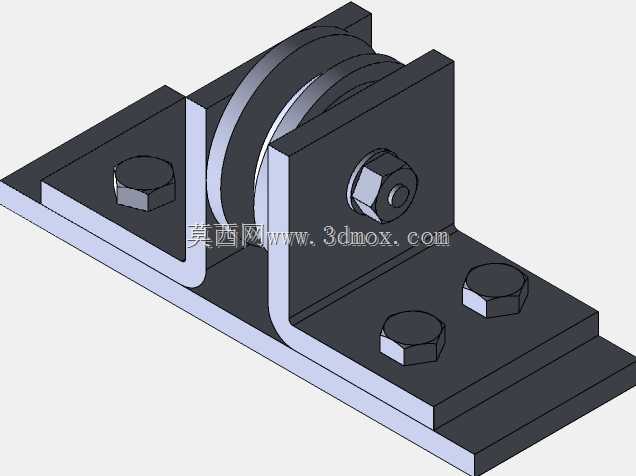

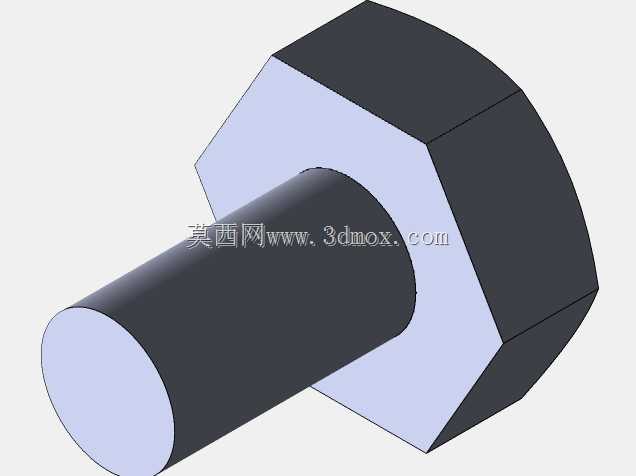

这套轮组支撑结构常出现在小型移动载具、教学实训台、轻型物料转运小车的走行部设计中,核心作用是为行走轮提供稳定的安装基准,同时通过对称式立板结构约束轮体的轴向窜动,保证轮组转动过程中不会出现偏摆、卡滞问题。从结构组成来看,整套组件包含底部安装基板、两块L型支撑立板、行走轮体、轮轴、配套的螺栓螺母、平垫圈与轴套,所有紧固件均采用标准外六角件,降低了加工与备件替换的成本。

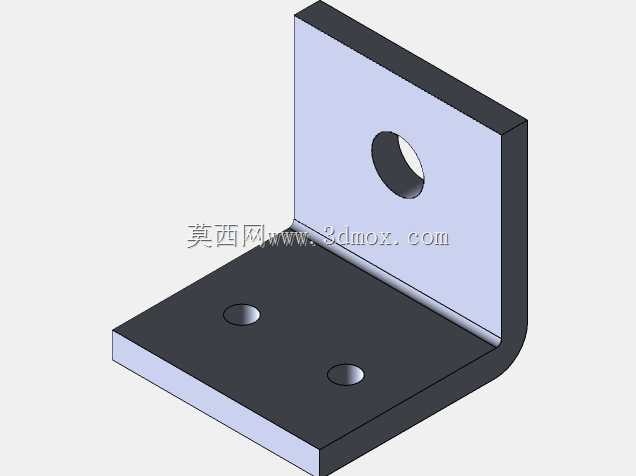

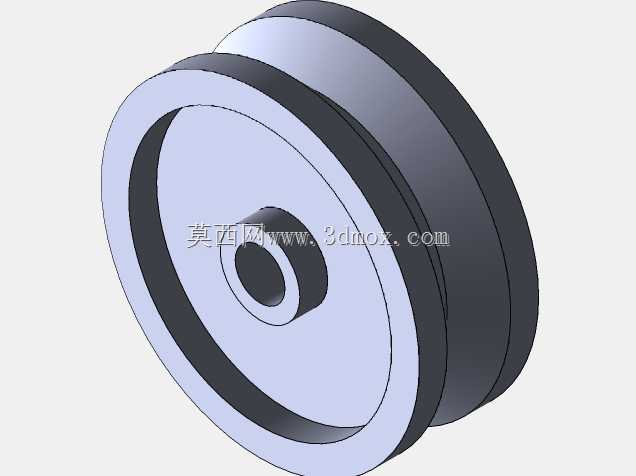

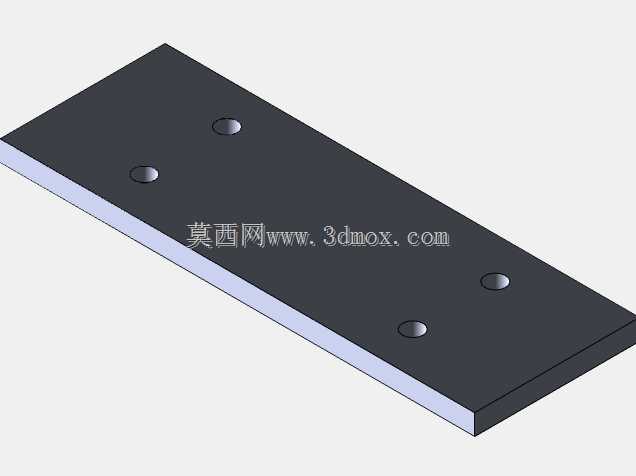

设计层面采用了模块化的装配思路,底部基板为整块平板加工,预留了四个沉头安装孔,可直接通过螺栓固定在载具底盘或者实训台架的安装面上,安装孔的孔位公差按照IT12级控制,既保证安装时的对位余量,又不会出现安装后整体偏移的问题。两块L型立板对称布置在基板上方,立板与基板的连接采用两个螺栓副锁紧,立板上的轮轴过孔与基板安装面的垂直度控制在0.05mm以内,避免轮轴安装后出现倾斜,导致轮体转动时额外增加摩擦阻力。轮体本身采用金属材质,中心镶嵌有减摩衬套,衬套与轮轴采用间隙配合,配合间隙控制在0.02-0.04mm之间,既保证转动灵活性,又不会出现径向晃动。

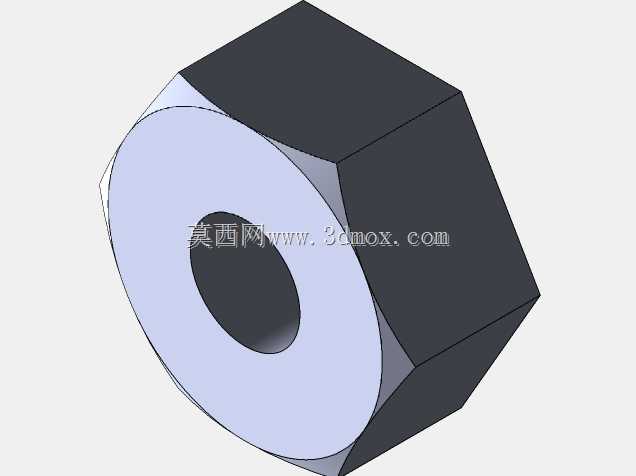

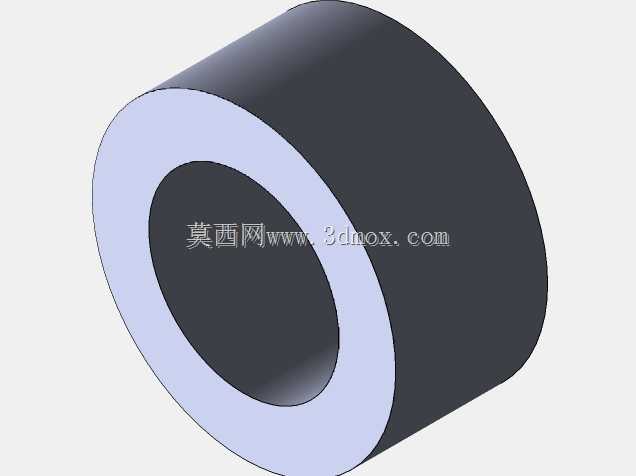

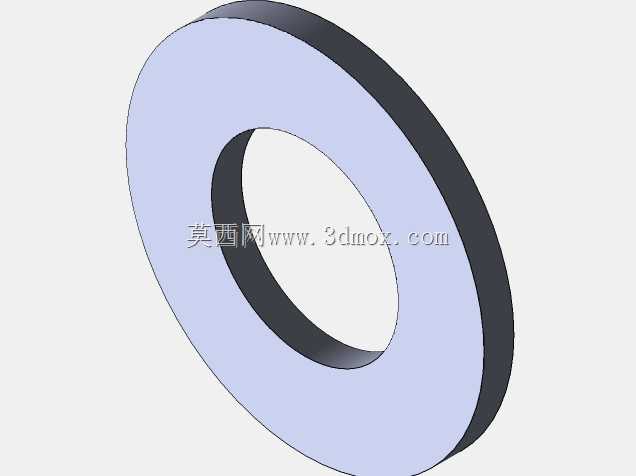

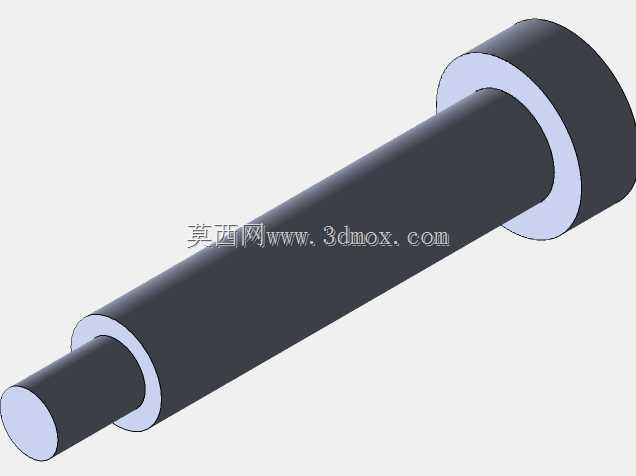

轮轴贯穿两块立板与轮体中心,轴的两端加工有螺纹段,通过六角螺母配合平垫圈锁紧在立板外侧,轴套分别布置在轮体两侧与立板之间,一方面限定轮体的轴向位置,避免轮体与立板直接接触产生摩擦,另一方面可以补偿立板间距与轮体宽度的尺寸公差,装配时可以通过增减轴套或者调整螺母锁紧程度,适配不同宽度的轮体安装需求,这种可调设计在教学实训场景中非常实用,学生可以通过更换不同尺寸的轮体、轴套,理解装配公差、配合间隙对机构运行的影响。

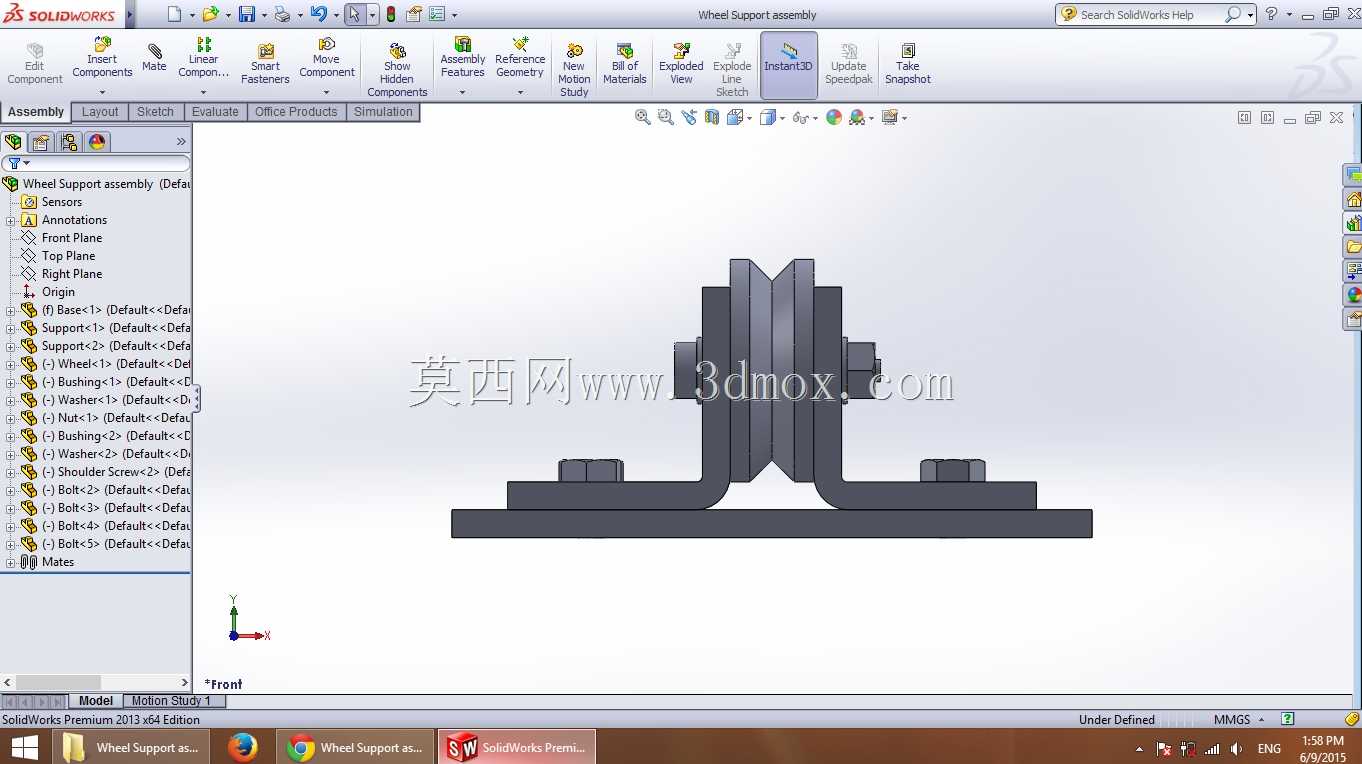

从安装边界来看,整套结构的整体高度由立板的折弯高度决定,轮体最低点与基板底面的距离即为轮组的安装离地高度,设计时这个尺寸需要匹配载具的底盘离地间隙要求,避免出现底盘剐蹭地面的问题。基板的外形尺寸根据立板的安装间距确定,保证立板锁紧后基板不会出现悬臂变形,基板厚度根据轮组的额定承载选择,轻型承载场景下采用3-5mm厚的钢板即可满足强度要求,若承载更大可适当增加板厚或者在基板下方增加加强筋。

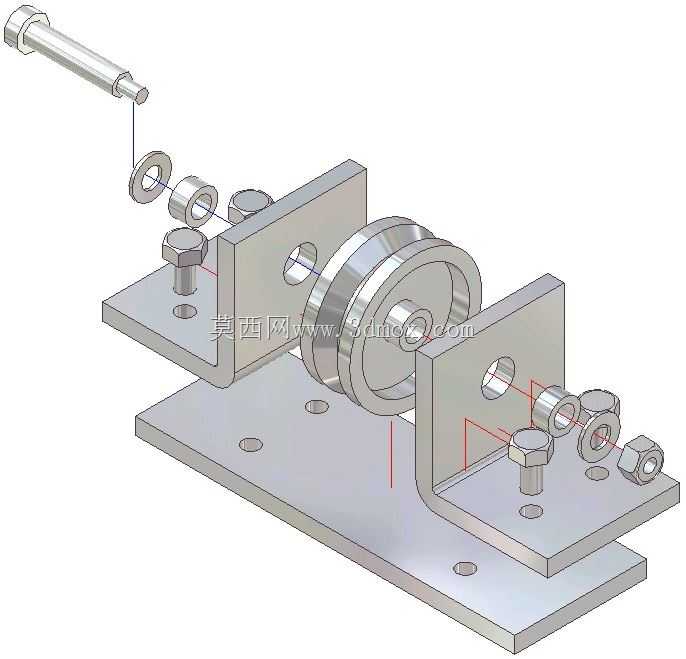

实际装配过程中,需要先将两块L型立板临时固定在基板上,穿入轮轴与轮体后调整立板的对称度,保证轮体位于两块立板的中心位置,再逐一拧紧立板与基板连接的螺栓,最后锁紧轮轴两端的螺母,锁紧时注意不要过度压紧轴套,需要预留轮体的转动间隙,锁紧后手动转动轮体,确认转动顺畅无卡滞、无轴向窜动即为装配合格。这种结构的优势在于加工难度低,所有板件均可通过激光切割、折弯工艺成型,不需要复杂的机加工工序,标准件占比高,装配逻辑清晰,非常适合作为机械类专业学生的装配实训项目,帮助学生理解紧固件选型、配合公差选择、装配工艺顺序对最终机构性能的影响,同时这套结构经过简单的尺寸调整,就可以直接应用在小型AGV、物料周转车、教学演示设备的走行部设计中,具备很强的工程实用性。
