笛卡尔结构CNC多刀具3D打印执行头

该多刀具执行机构是面向桌面级增材与轻量切削复合加工场景设计的核心功能部件，主要适配笛卡尔坐标系架构的小型加工设备，可同时搭载多组不同功能的加工执行端，满足单设备完成多工序加工的实际生产需求，广泛应用于创客原型制作、小型零件快速打样、教学实训加工、个性化定制产品生产等场景，能够有效减少工序切换过程中的工件重复装夹步骤，降低装夹定位带来的精度误差，提升小批量多工序加工的整体效率。

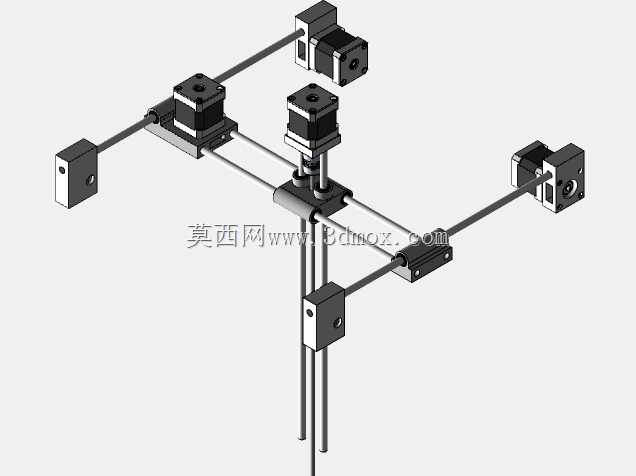

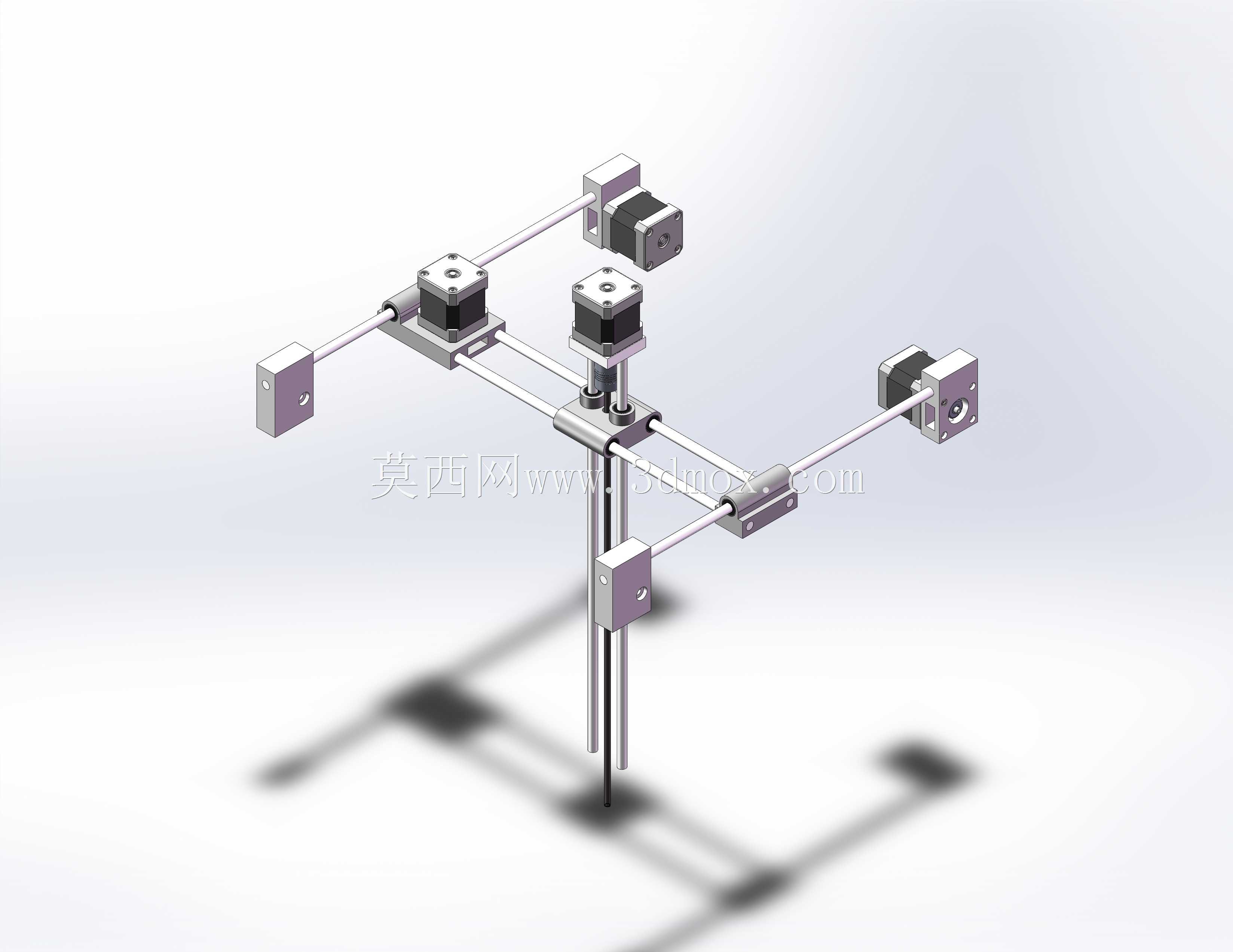

该机构采用正交三轴的笛卡尔运动架构，以中心垂直立柱为Z向运动基准，水平方向布置正交的两组X、Y向线性导轨，各轴均通过独立的驱动单元带动滑座实现精准直线运动，每个滑座末端均可搭载不同功能的加工头，可根据加工需求配置熔融沉积打印头、轻量铣削头、绘图头、点胶头等不同功能执行部件，实现单设备覆盖3D打印、软质材料轻铣、标记绘制、流体点涂等多种加工功能，无需手动频繁更换加工头即可完成多工序连续作业。

设计过程中优先考虑了运动稳定性与安装适配性，整体采用轻量化的铝型材搭建主体框架，在保证结构刚性的前提下尽可能降低运动部件的整体重量，减少高速运动过程中的惯性冲击，各导轨安装面均设计有定位基准台阶，保证装配后各轴的垂直度与平行度满足加工精度要求，驱动单元与滑座之间采用直连传动结构，减少传动间隙带来的运动误差。

安装边界方面，该机构整体采用对称式布局设计，水平方向最大运动覆盖范围适配常规桌面级设备的200-300mm加工幅面，垂直方向运动行程可根据立柱长度灵活调整，安装接口采用通用的铝型材槽用螺栓固定方式，可直接适配市面上主流的桌面级笛卡尔架构设备框架，无需额外定制转接部件即可完成快速装配，各刀具端的安装位统一采用标准夹具接口，更换不同功能执行头时无需重新校准整体坐标系，仅需完成单端的刀具长度补偿即可快速投入加工。

实际使用过程中，该机构可根据加工工序的逻辑顺序，自动切换对应位置的加工头执行对应作业，比如完成PLA材料的3D打印成型后，可自动切换铣削头对打印件的支撑残留、表面层纹进行轻量修整，也可切换点胶头完成工件的嵌件粘接作业，整套机构的运动逻辑与常规笛卡尔设备完全兼容，无需对原有设备的控制系统进行大幅改动，仅需扩展对应轴的驱动接口即可完成升级改造，能够以较低的成本拓展原有桌面设备的加工能力，满足多样化的小型加工场景需求。
