车床TOSS V18RA手动锁紧四方刀架结构模型

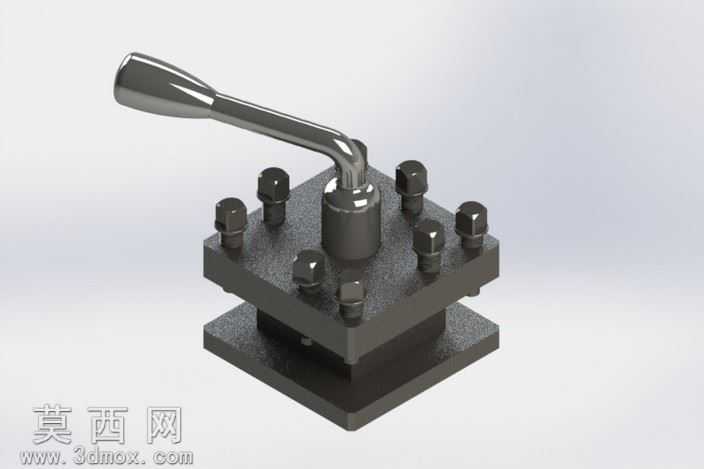

本模型为车床配套的手动式四方回转刀架三维建模成果，建模过程严格遵循实际车床刀架的实物尺寸比例，完整还原了刀架从底座到操作手柄的全部结构细节。建模阶段首先搭建刀架的方形定位底座，该部分作为刀架与车床中拖板的连接基准，预留了对应位置的螺栓安装沉孔结构，保证与实际安装逻辑完全一致；向上依次搭建下定位齿盘、上回转刀台主体，刀台为四方结构，四个立面均设计有刀具装夹槽位，每个槽位配套对应的压紧螺栓、压块结构，完整还原了刀具装夹的压紧限位逻辑。模型中心位置设计有锥面定位锁紧机构，搭配顶部的弯形操作手柄，还原了手动扳动手柄即可完成刀架松开、回转、锁紧的动作逻辑，所有螺栓、螺母的六角结构、手柄的曲面握柄造型均做了精细化建模，未做结构简化省略。材质渲染阶段，整体刀架主体采用铸铁哑光金属材质，还原机床附件的铸铁质感，操作手柄、锁紧螺栓、螺母部分采用亮面镀铬金属材质，区分不同零部件的材质差异，渲染时采用柔和的工业产品打光方式，突出金属部件的明暗层次与结构轮廓，清晰展现各部件的装配关系与结构特征。设计思路上完全复刻真实车床刀架的工作原理，四方结构可同时装夹四组不同用途的车削刀具，通过手动回转切换工位满足不同工序的加工需求，中心的锥面锁紧结构保证刀架换位后的定位精度，避免切削过程中出现刀位偏移，所有零部件的装配间隙、配合关系均按照实际机械装配逻辑设置，可直观展现手动车床刀架的内部结构与工作方式，为机床附件结构学习、刀架原理演示提供精准的三维可视化参考。
