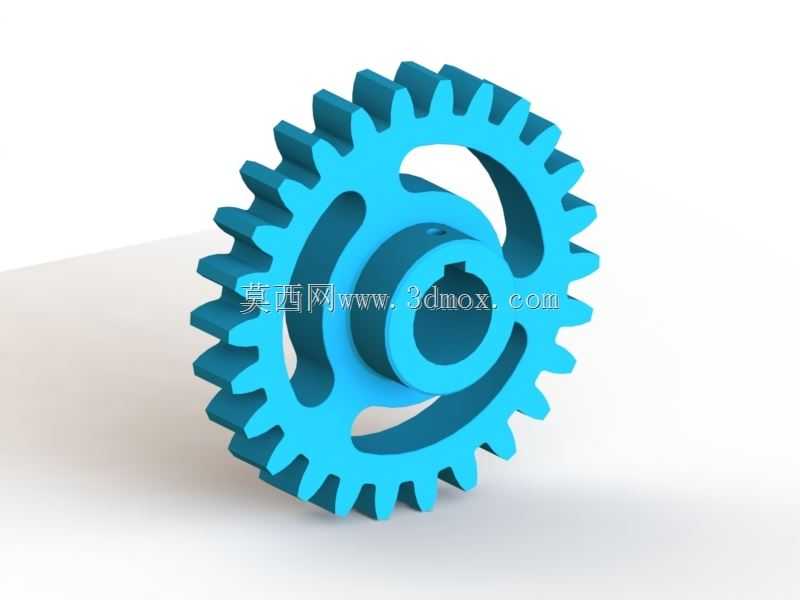

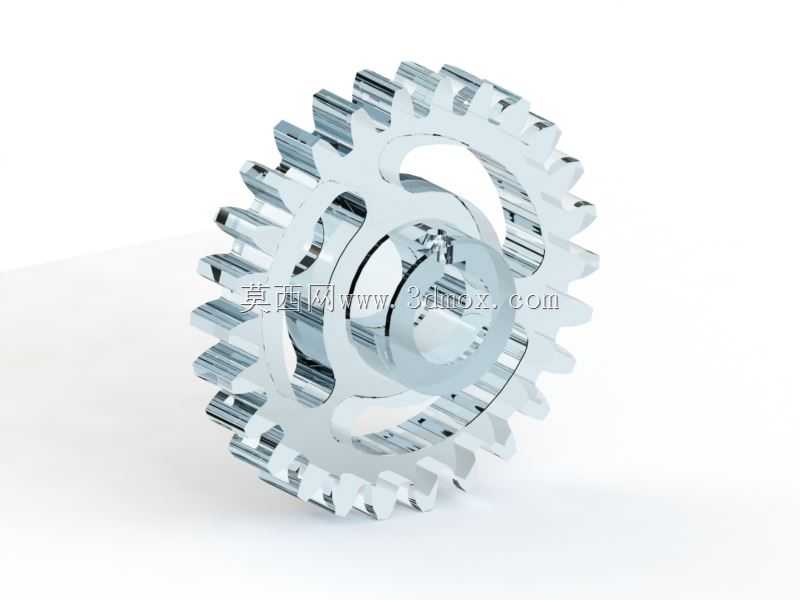

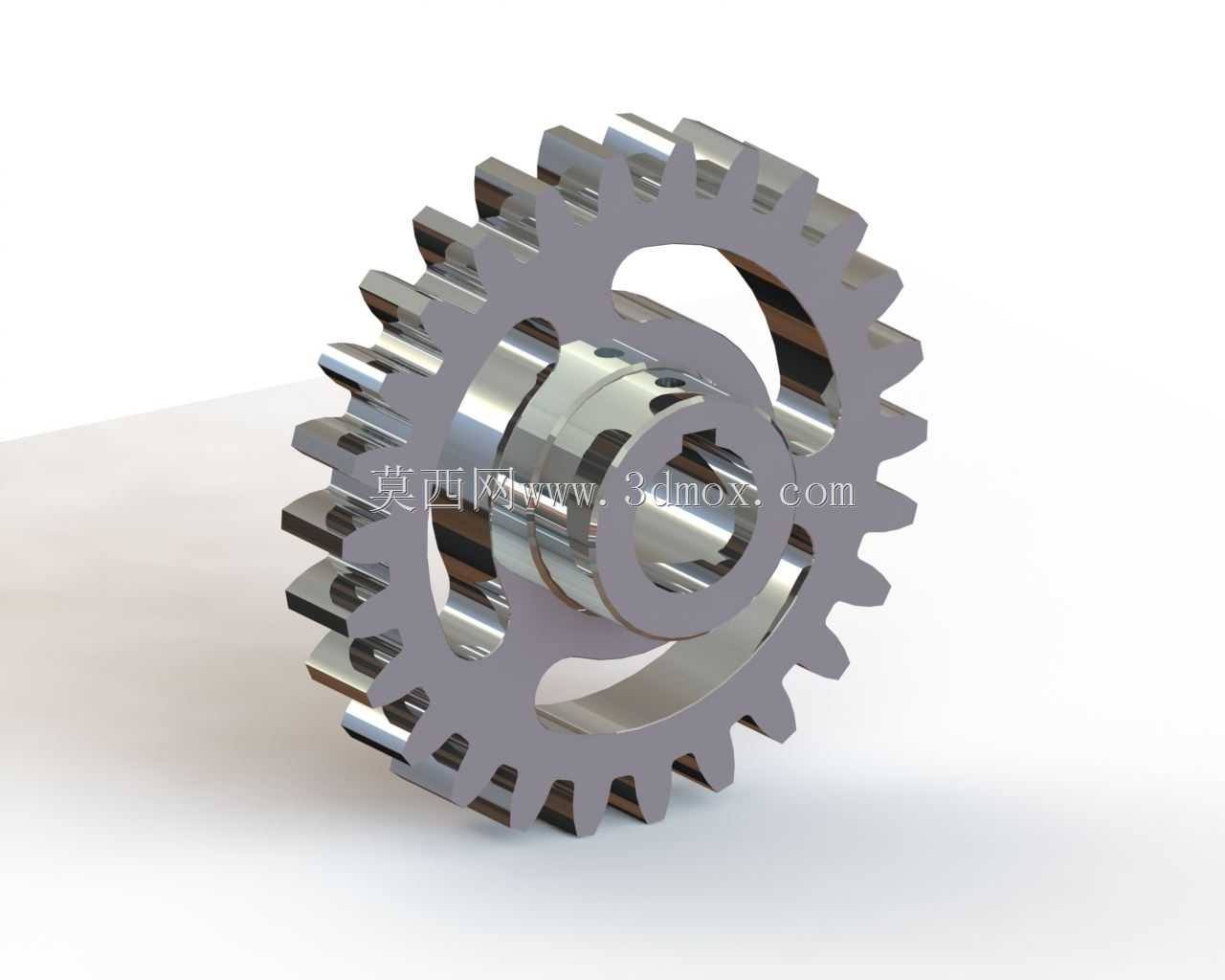

带减重孔花键安装直齿圆柱传动齿轮

这款直齿圆柱齿轮是机械传动系统中应用极为广泛的基础动力传递零件，主要用于平行轴之间的旋转运动与扭矩传递，常见于中小型减速装置、轻工机械传动模组、自动化输送设备动力端、小型机床进给机构以及农用机械的传动单元中，能够在恒定传动比的工况下实现稳定的动力输送，相比斜齿轮不存在轴向分力，安装调试时无需额外考虑轴向载荷的承载结构，适配结构紧凑、轴向安装空间受限的传动场景。从功能特性来看，该齿轮采用标准渐开线直齿齿形设计，齿向与齿轮轴线完全平行，啮合过程中齿面接触为沿全齿宽的线接触，传动效率高、瞬时传动比恒定，不会出现轴向附加力，对支撑轴承的选型要求更低，能够有效降低整套传动机构的配套成本。齿轮中心采用花键孔安装结构，相比普通平键连接，花键结构的承载能力更强，对中性更好，能够传递更大的扭矩，同时在频繁正反转的工况下可以有效避免键连接的间隙冲击，提升传动系统的运行平稳性。齿轮轮体上设计有对称分布的弧形减重孔，在保证轮体结构强度、满足齿根弯曲强度与齿面接触强度要求的前提下，尽可能去除了轮辐部分的冗余材料，既降低了齿轮自身的转动惯量，减少传动启停过程中的惯性冲击，也有效控制了零件整体重量，降低了支撑轴的负载。在设计思路上，这款齿轮优先兼顾了传动可靠性与轻量化需求，齿形参数按照通用机械传动的标准模数序列设计，具备良好的互换性，能够与同模数同压力角的标准直齿轮顺畅啮合；轮体的壁厚、减重孔的位置与尺寸都经过结构强度校核，确保在额定扭矩载荷下轮体不会出现形变或断裂，齿宽尺寸经过匹配计算，既保证足够的齿面接触面积承载载荷，也避免齿宽过大导致的载荷分布不均问题。在安装边界方面，该齿轮的轴向定位依靠中心花键的轴肩与配套挡圈实现，安装时需要保证齿轮轴线与配对齿轮轴线的平行度公差在允许范围内，中心花键与安装轴的配合精度满足传动要求，齿侧间隙调整到合理区间，既避免间隙过大导致的传动冲击与回差，也防止间隙过小出现卡齿、齿面异常磨损的问题；齿轮的外径、齿顶圆尺寸、中心花键的参数都适配常规的传动腔体安装空间，不需要对原有安装结构做大幅改动即可完成替换装配，适配多数常规平行轴传动的安装场景。
