心形啮合等速比创意传动齿轮结构

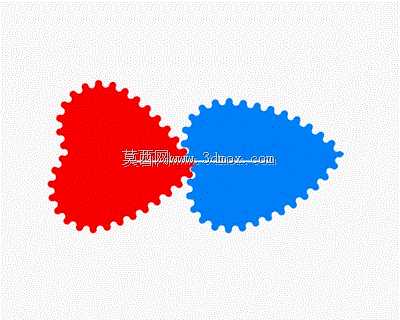

这款创意心形齿轮采用非圆齿轮啮合原理设计，实现外啮合状态下1:1等转速比传动，打破了传统圆形齿轮的外形局限，在保证传动功能完整性的同时赋予结构浪漫的视觉表达。从应用场景来看，该结构既可以作为文创机械装置的核心传动部件，用于定制化八音盒、情侣主题机械摆件、艺术化互动展陈装置的动力传递模块，也可作为机械原理教学的具象演示教具，帮助学习者直观理解非圆齿轮的节曲线设计逻辑、啮合传动约束条件，填补常规圆形齿轮教学中异形齿轮认知的空白。在实际用途层面，该齿轮组在稳定传递旋转扭矩、保证两输出轴转速完全同步的基础上，凭借独特的心形轮廓，能够让机械结构脱离工业冷硬感，适配情感向消费类机械产品、科普互动装置的设计需求，无需额外加装装饰外壳即可通过自身外形传递设计主题。从功能特性来看，两个齿轮分别采用红、蓝差异化配色区分主从动轮，齿形经过连续修形处理，啮合过程中无卡滞、无传动死点，运转过程中齿面接触应力分布均匀，能够在低负载工况下长期稳定运行，转速波动控制在等速传动允许的误差范围内，完全满足轻载传动场景的使用要求。在设计思路上，设计团队首先确定两轴中心距的固定安装边界，以心形轮廓作为齿轮节曲线的基础形态，通过反向推导节曲线的共轭啮合轨迹，逐点计算每个轮齿的齿廓参数，保证任意啮合位置的传动比严格维持1:1，同时对齿顶高、齿根高进行统一化修正，避免异形轮廓带来的齿顶干涉、根切问题，让每个轮齿都能顺畅完成入啮、承载、出啮的完整传动过程。从安装边界来看，该齿轮组的两轴中心距为固定值，安装时仅需保证两轴平行度符合公差要求，即可实现顺畅啮合，整体径向轮廓尺寸控制在常规小型传动机构的安装空间范围内，既可以单独作为展示结构使用，也可嵌入到小型文创产品的内部传动链中，与常规圆形齿轮的安装接口具备一定兼容性，无需大幅改动原有产品的安装结构即可完成替换装配，为创意机械产品的设计提供了兼具功能性与表现力的传动方案。
