多镜头全景球形摄像设备结构设计

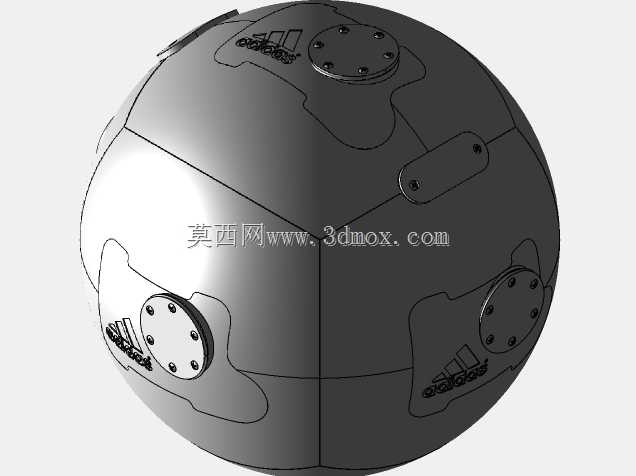

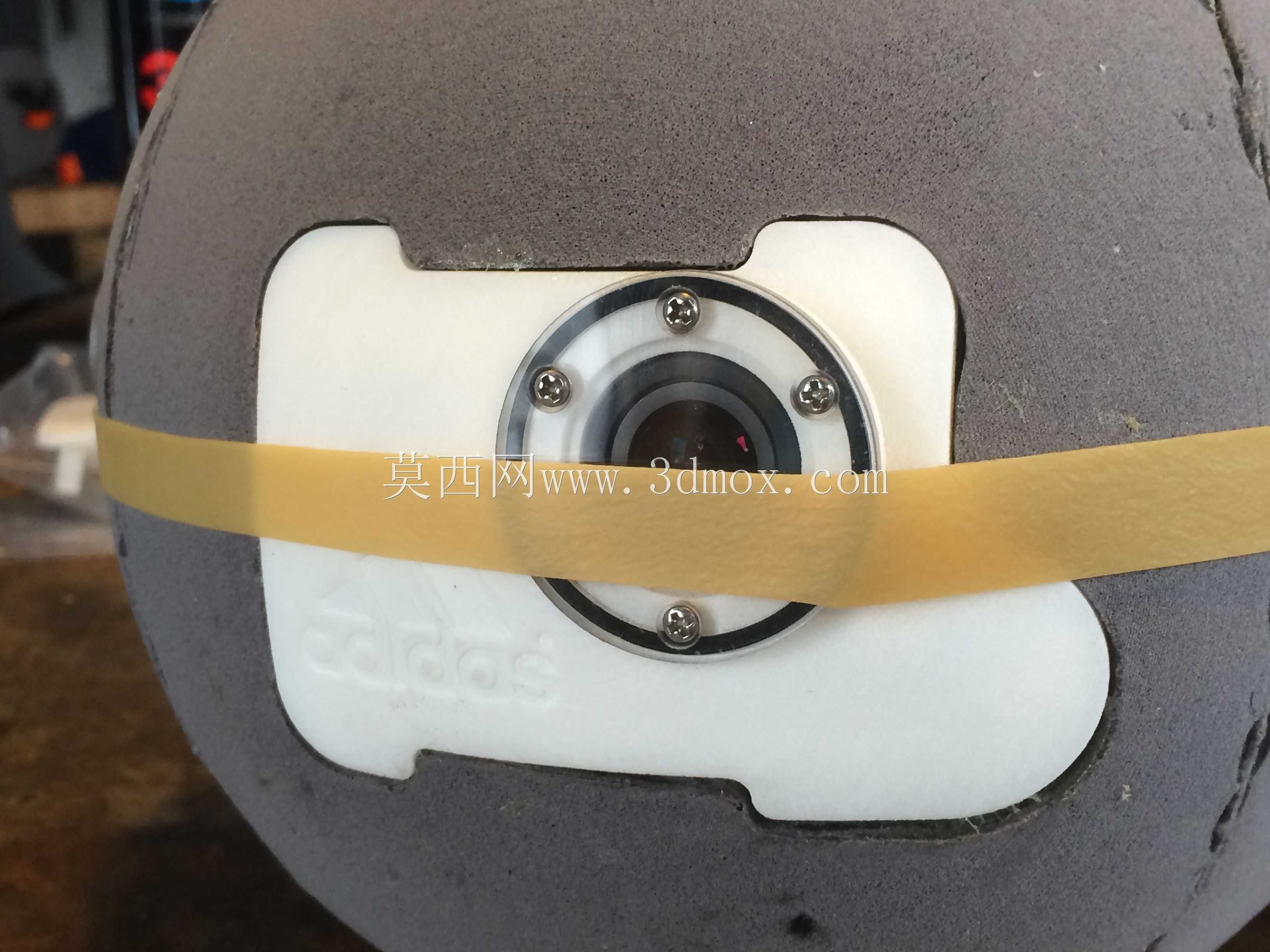

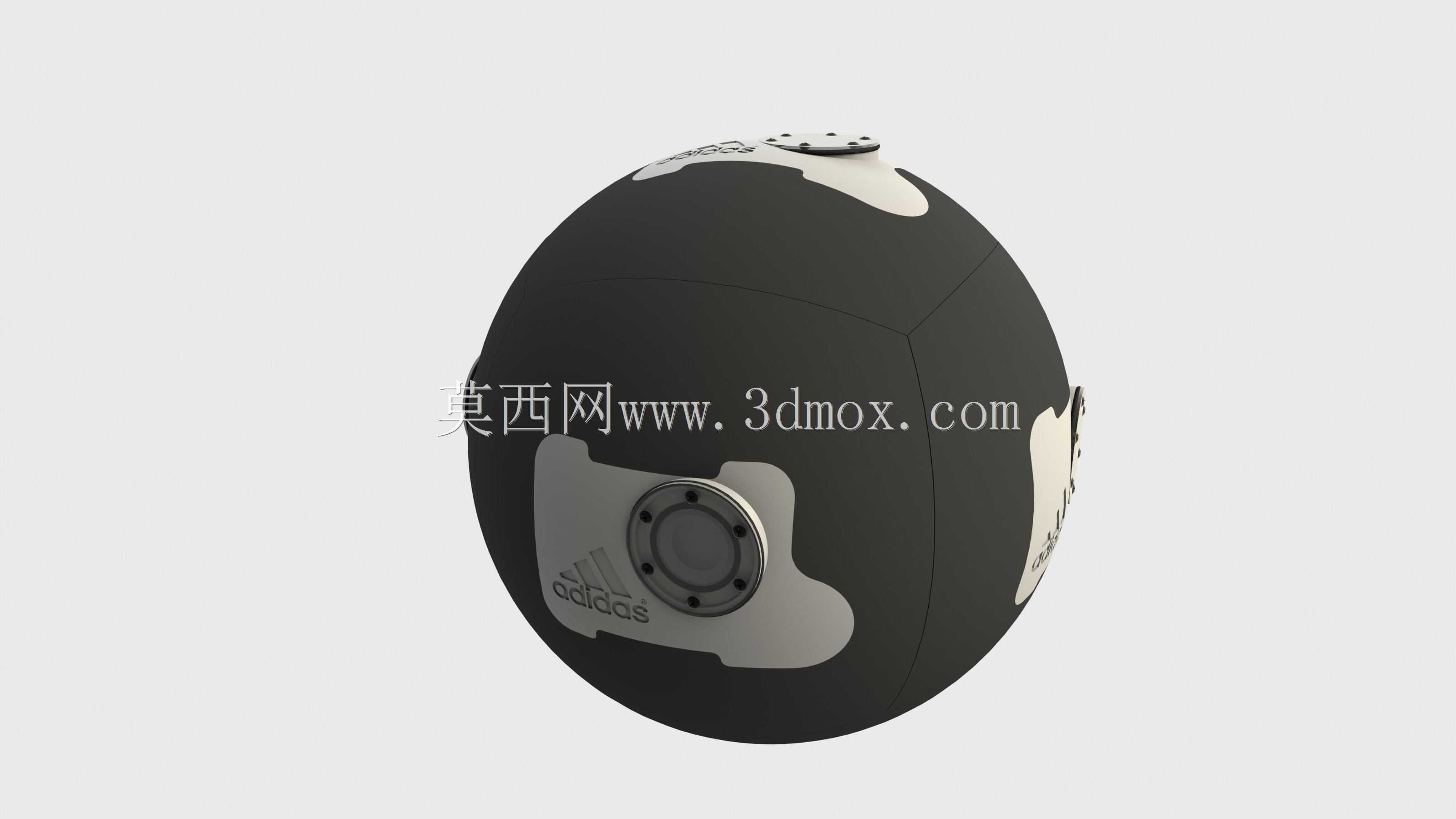

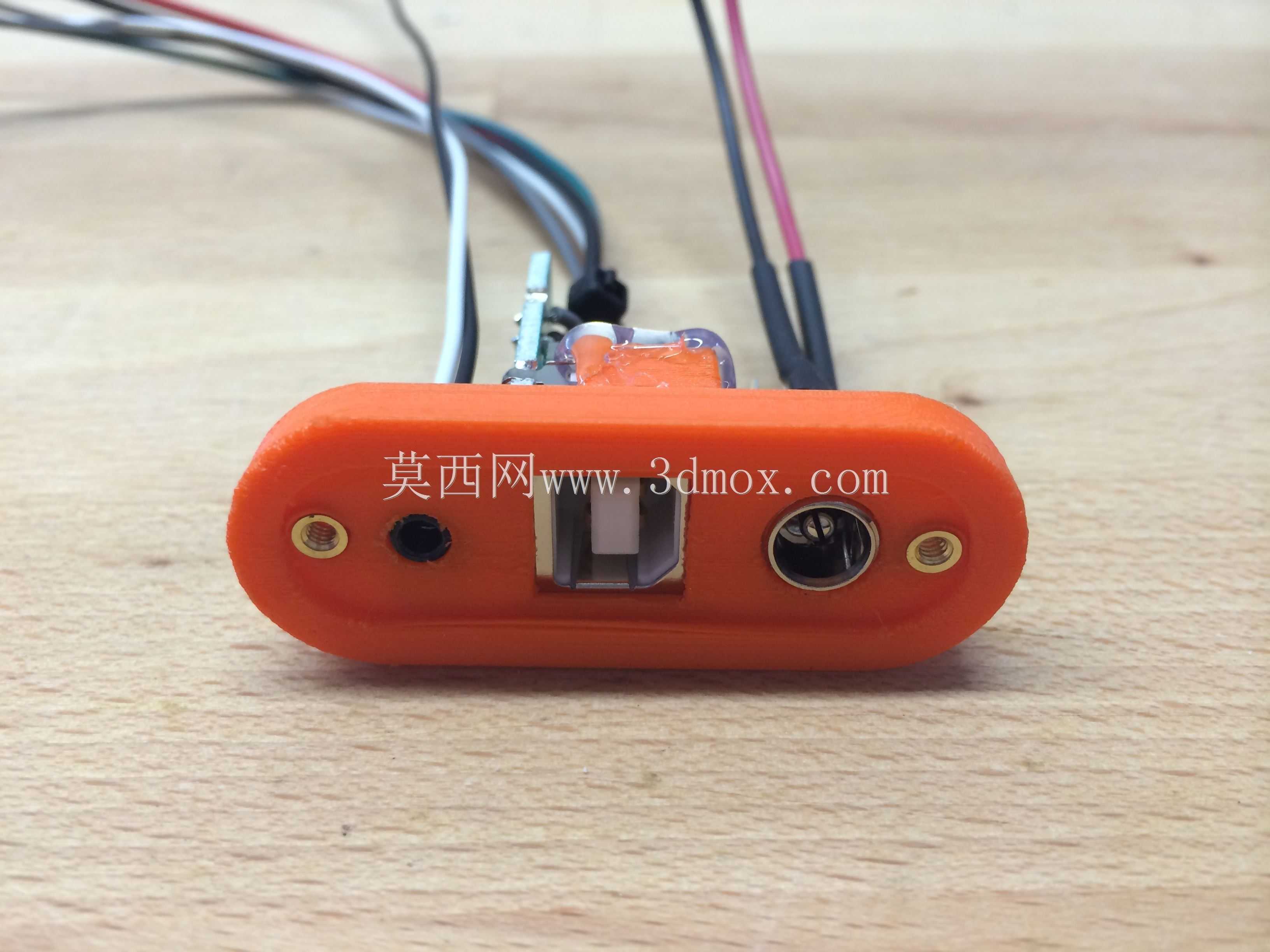

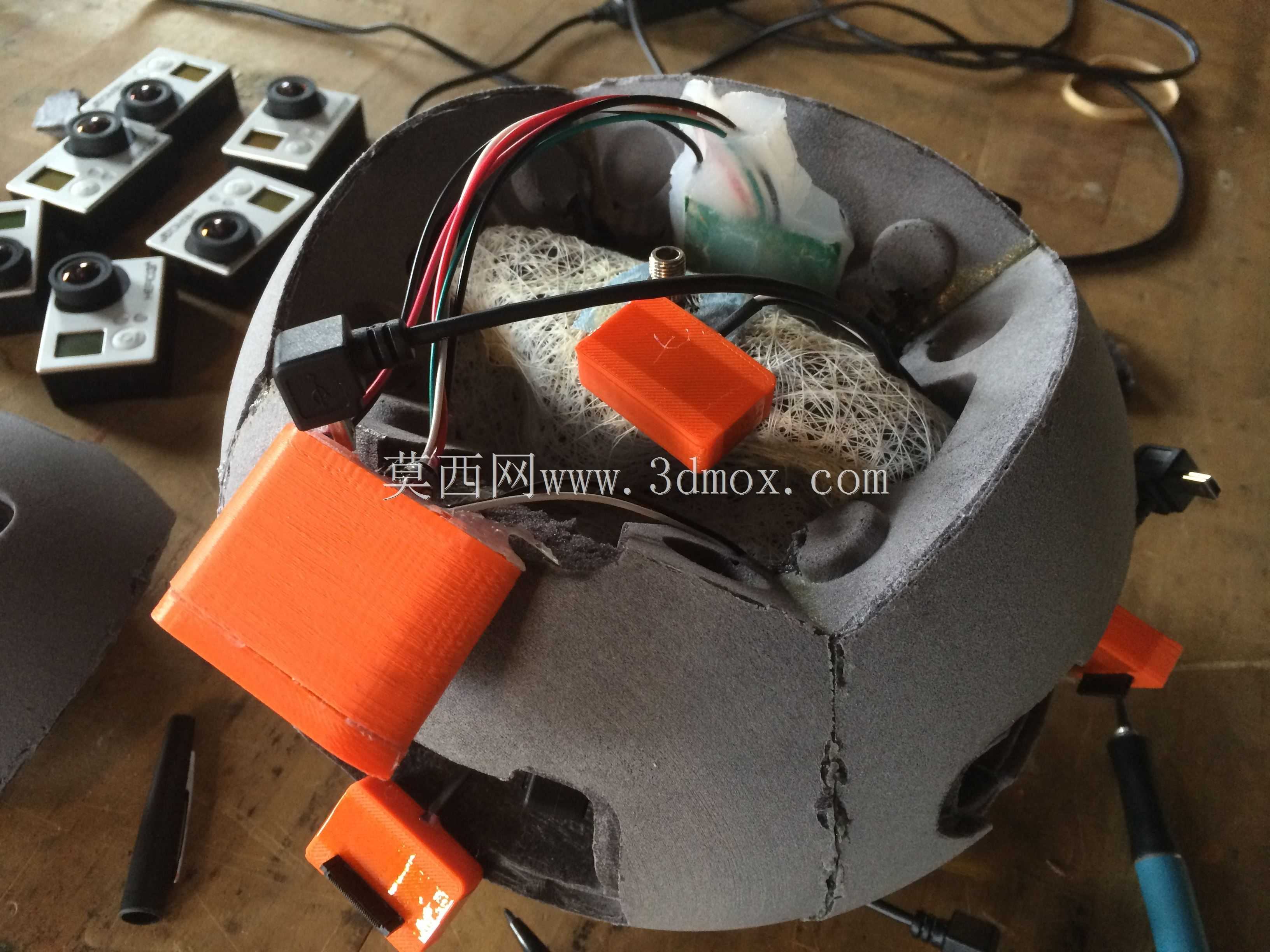

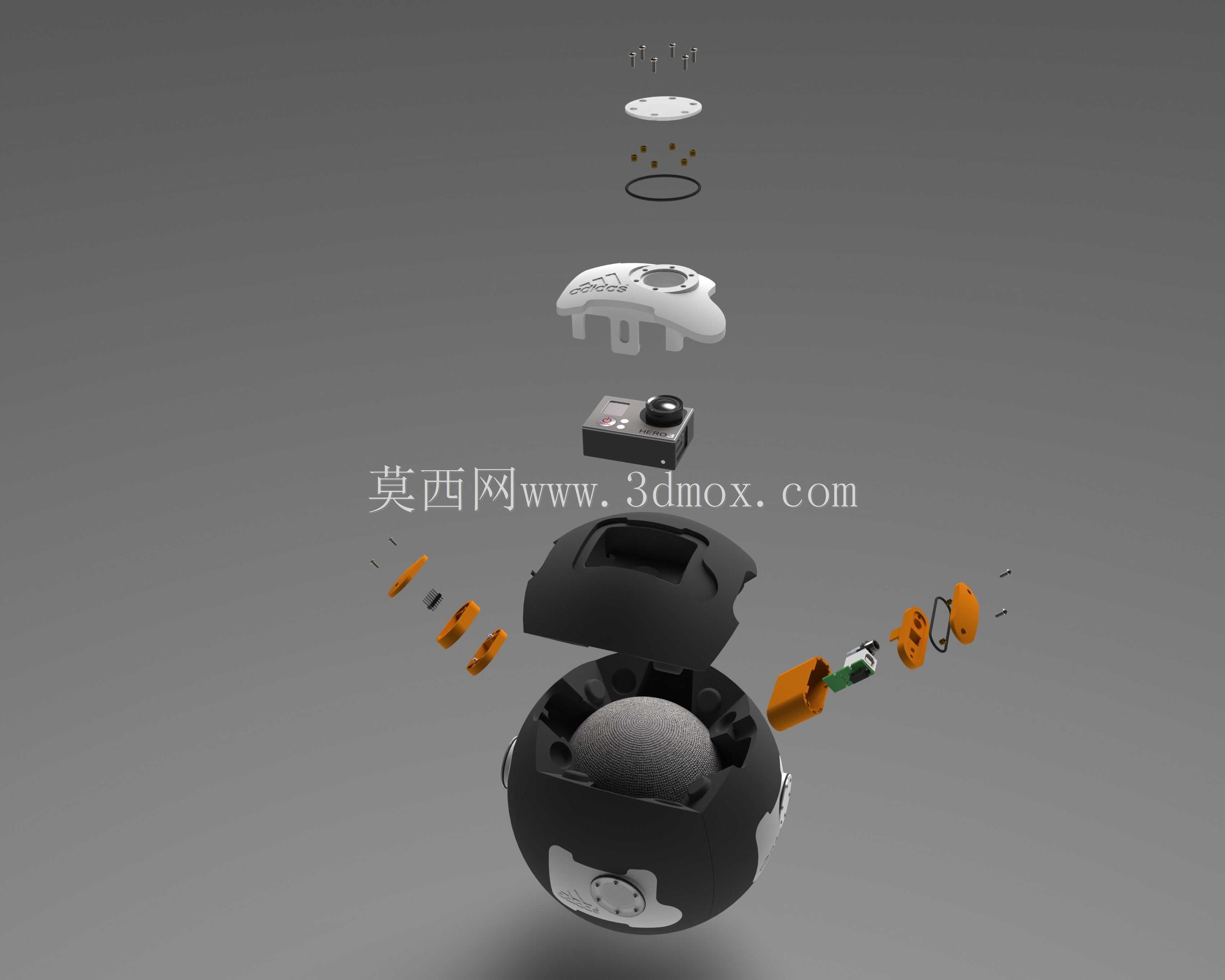

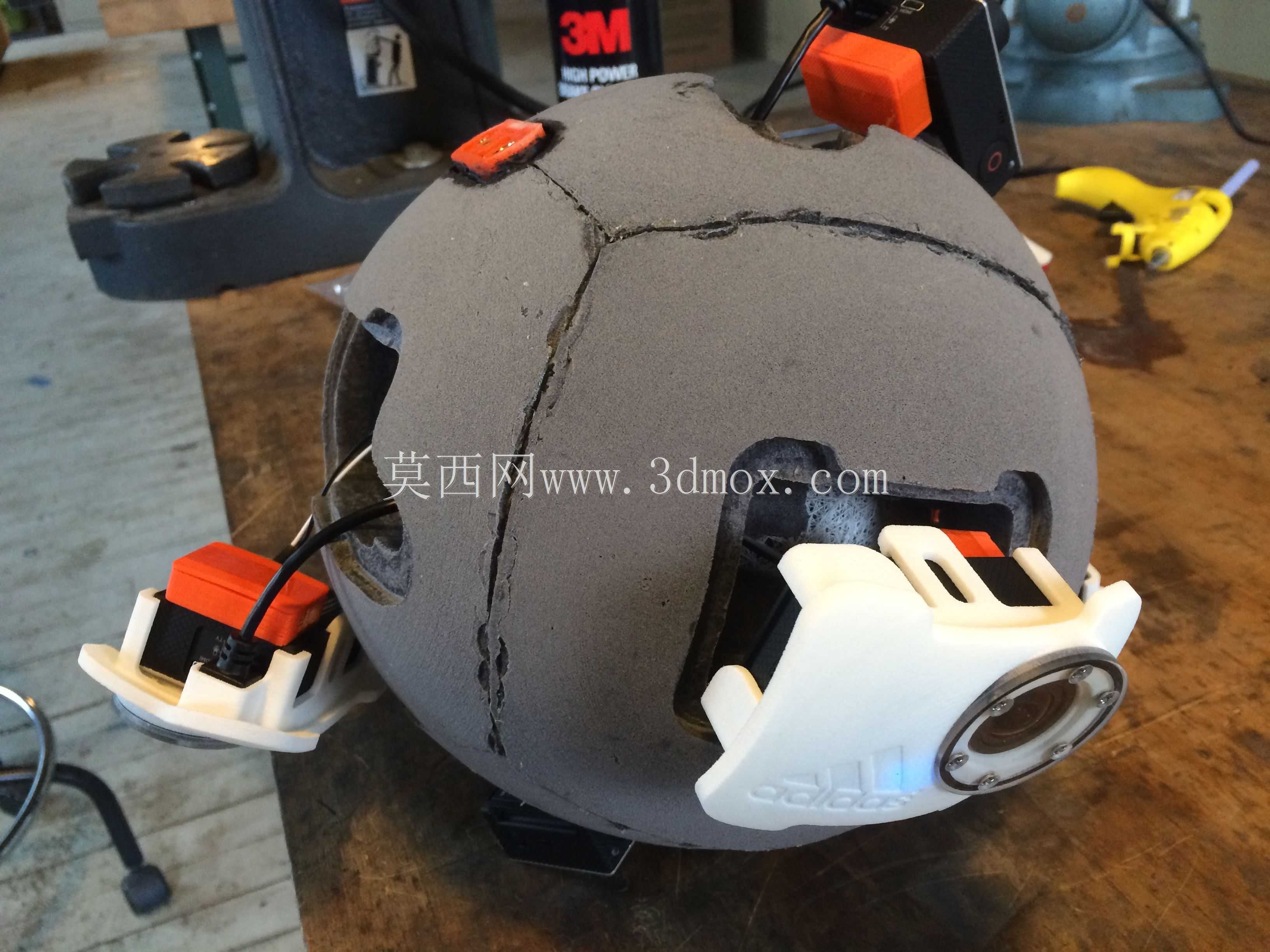

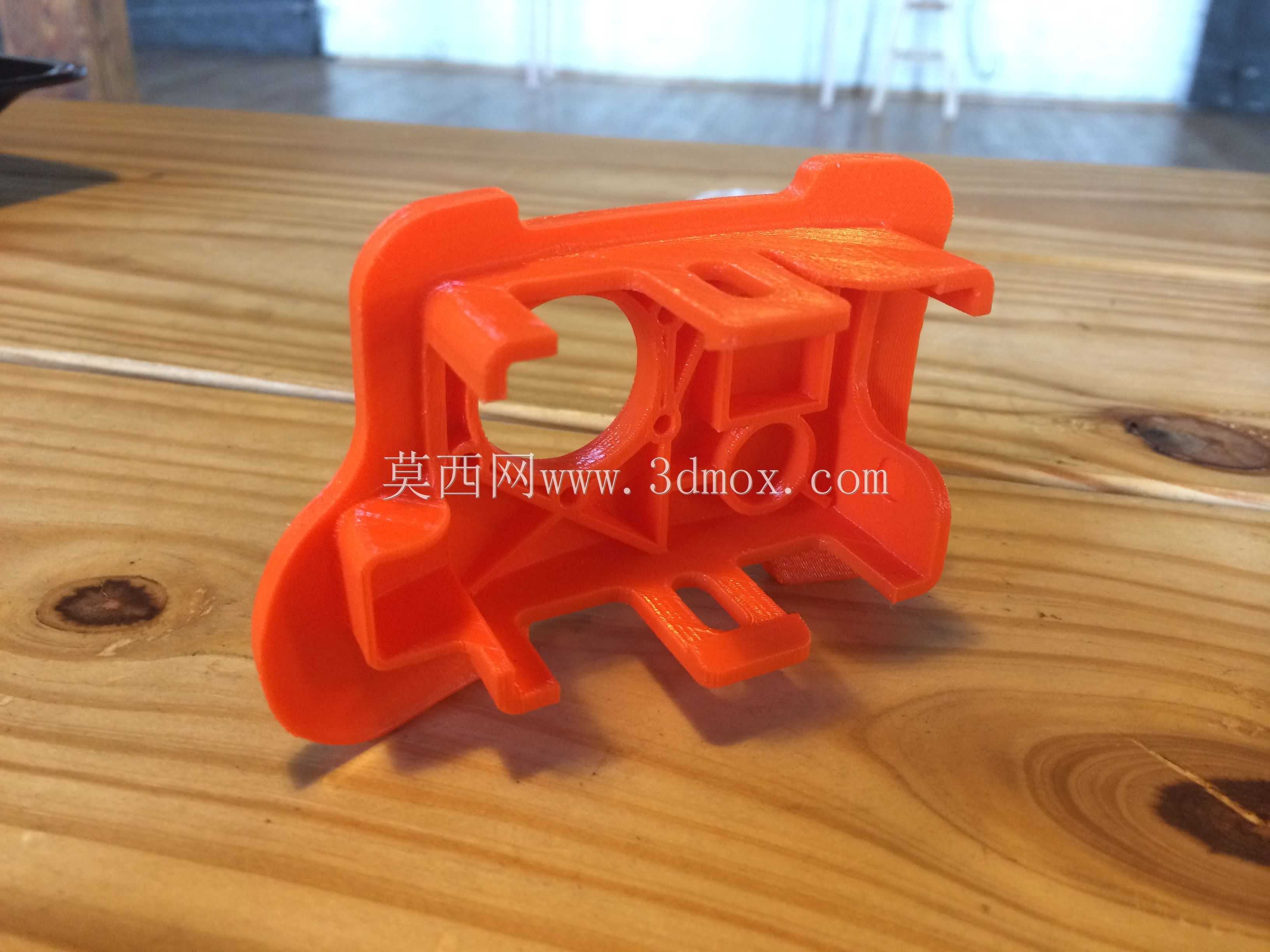

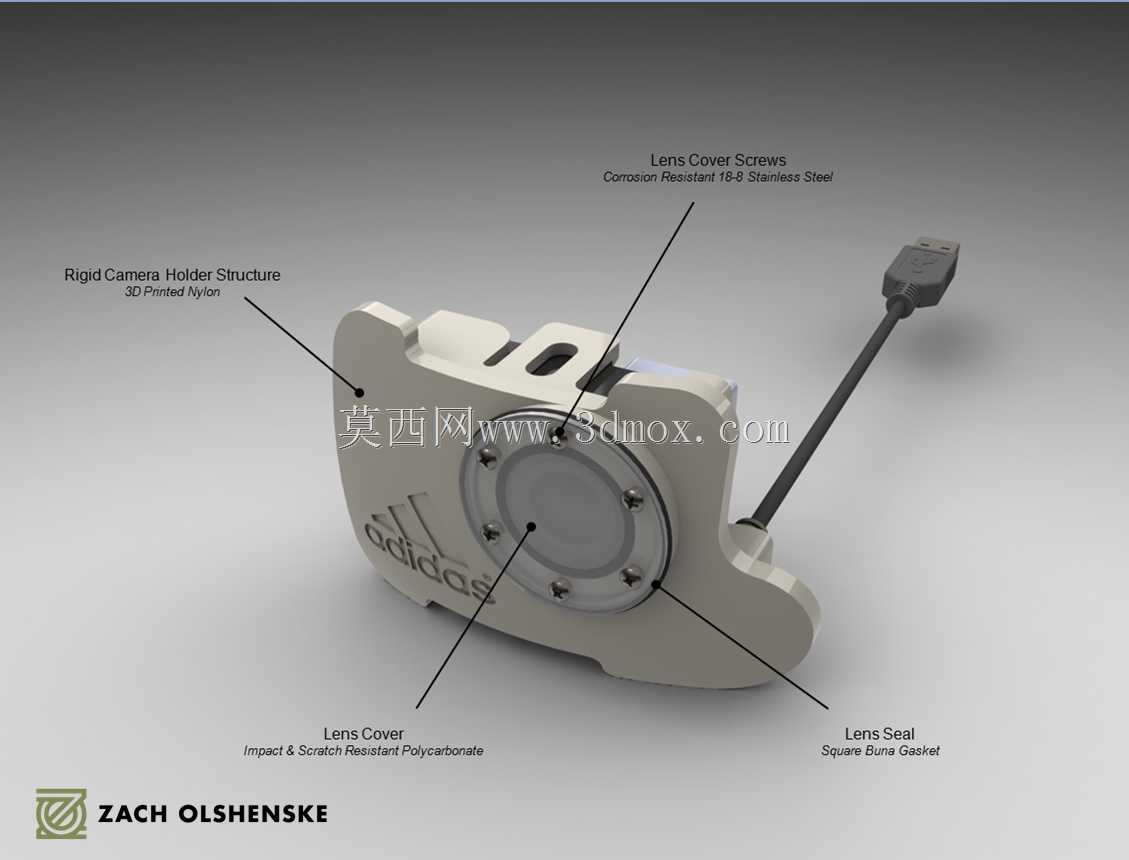

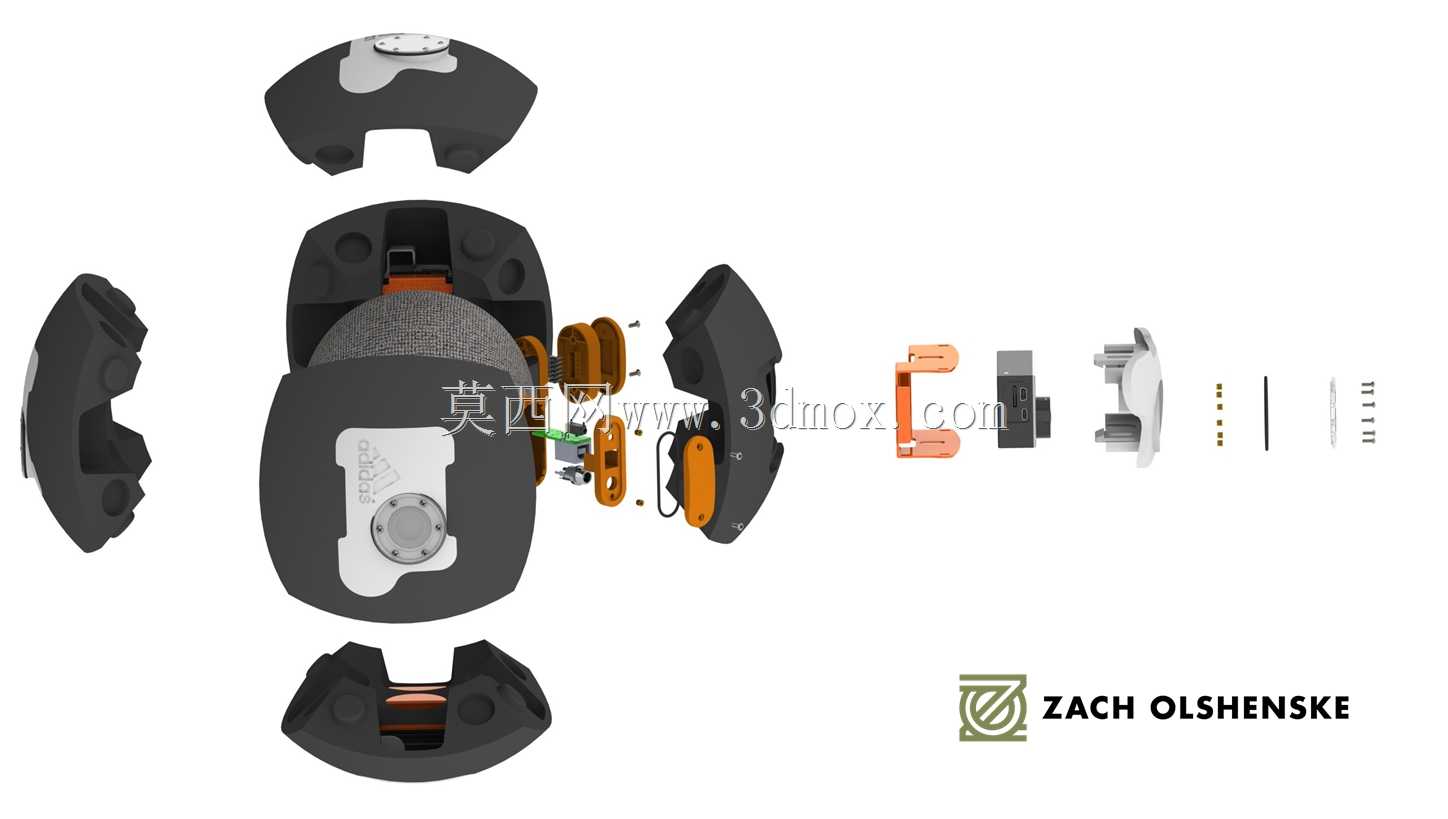

这款多镜头全景球形摄像设备，主要面向全场景无死角影像采集需求设计，可适配大型活动全域记录、特殊空间环境勘测、沉浸式内容素材采集等多类应用场景，能够在单次部署后完成水平360度、垂直全维度的画面同步采集，无需额外架设多机位设备调整拍摄角度，大幅降低全景影像采集的部署成本与操作门槛。设备整体采用正球形对称结构设计，外壳分为六个独立的刚性节点单元，每个节点单元集成独立的成像模组，节点之间通过卡扣式结构拼接为完整球体，拼接缝隙做了错位咬合设计，既能够保证球体整体的结构强度，也可避免外部灰尘、水汽侵入设备内部损伤电子元件。每个节点单元的外壳采用刚性尼龙材质注塑成型，外壳表面做了哑光磨砂处理，可减少环境光线反射对成像画质的干扰，同时尼龙材质自带的抗冲击特性，能够在设备发生意外磕碰、跌落时吸收大部分冲击力，保护内部精密的成像与电路元件。成像模组部分采用聚碳酸酯材质加工的镜头座固定，镜头座与外壳之间设置有缓冲硅胶垫圈，可抵消设备运输、使用过程中产生的微小振动，避免镜头光轴偏移影响全景画面的拼接精度。球体内部核心填充模制膨胀泡沫材质，泡沫按照内部电路、电池、存储模块的轮廓做了精准的仿形开槽，所有电子元件嵌入泡沫槽位后可实现完全的位置固定，无需额外设置螺丝固定柱，既能够减轻设备整体重量，也可起到绝缘、缓冲的作用，避免内部元件在晃动过程中发生碰撞损坏。设备在球体侧部预留了两个集成式数据电源端口，端口采用内嵌式设计，外部配有可翻转的密封防护盖，无需拆卸球体外壳即可完成存储数据读取、设备供电充电、运行状态诊断与故障排查操作，大幅降低设备的后期维护难度。设备整体尺寸适配单手握持的使用需求，球体直径控制在便携操作的合理范围内，底部预留有标准支架安装接口，可匹配通用三脚架、固定支架的安装边界，既能够手持移动拍摄，也可固定在指定点位完成长时间的连续全景采集，适配不同场景下的使用需求。结构设计上充分考虑了装配与维护的便捷性，所有外壳拼接节点均设置有对位标识，无需专用工具即可完成外壳的拆分与组装，内部泡沫填充块为分体式设计，取出后即可直接接触所有电子元件，方便后期的元件更换与检修作业。
