UTV车载UE-Boom蓝牙音箱快装防滚支架

　　这款支架针对户外越野场景下并排UTV的车载音频搭载需求设计，核心适配UE-Boom款圆柱型蓝牙扬声器，解决越野行驶过程中音箱易晃动、脱落，拆装繁琐的实际使用痛点。从实际使用场景来看，非铺装路面的越野穿越过程中，车身持续承受高频振动与不规则冲击，常规的绑带式、磁吸式固定方案在长时间颠簸后容易出现松脱，甚至出现音箱飞出的安全隐患，同时户外临时使用时，用户往往没有携带额外工具的习惯，快装无工具的设计需求是这类车载配件的核心设计出发点。

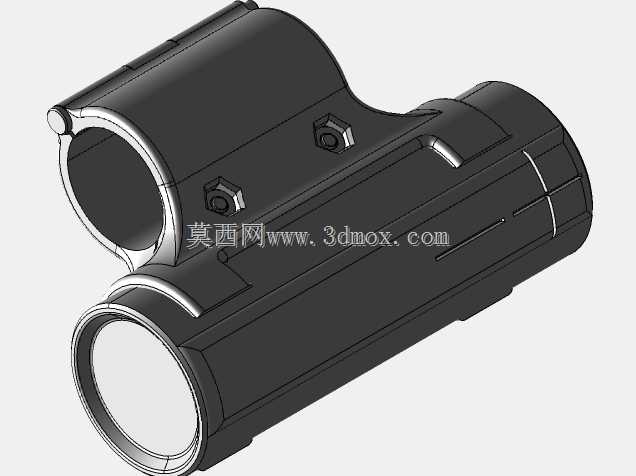

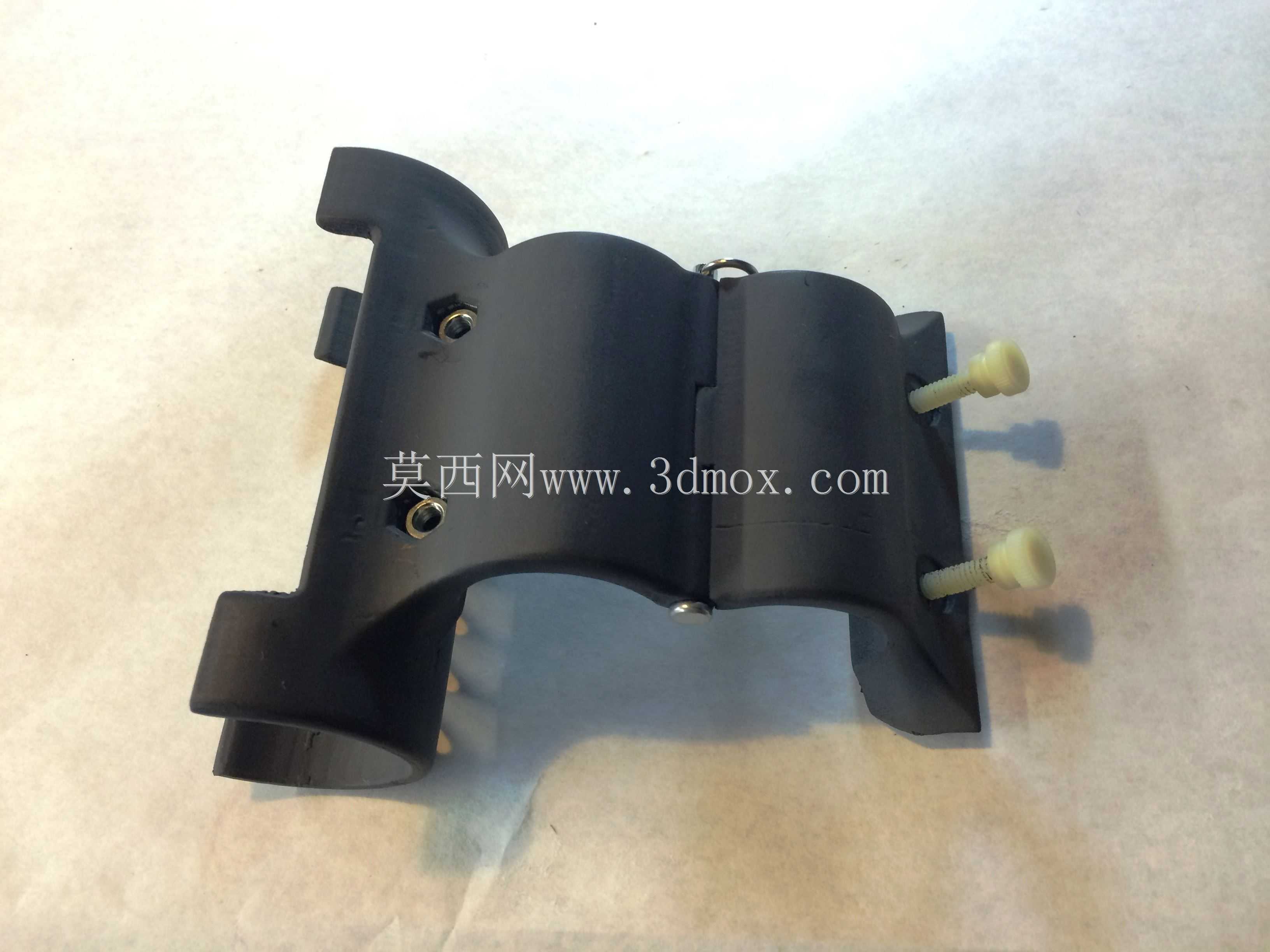

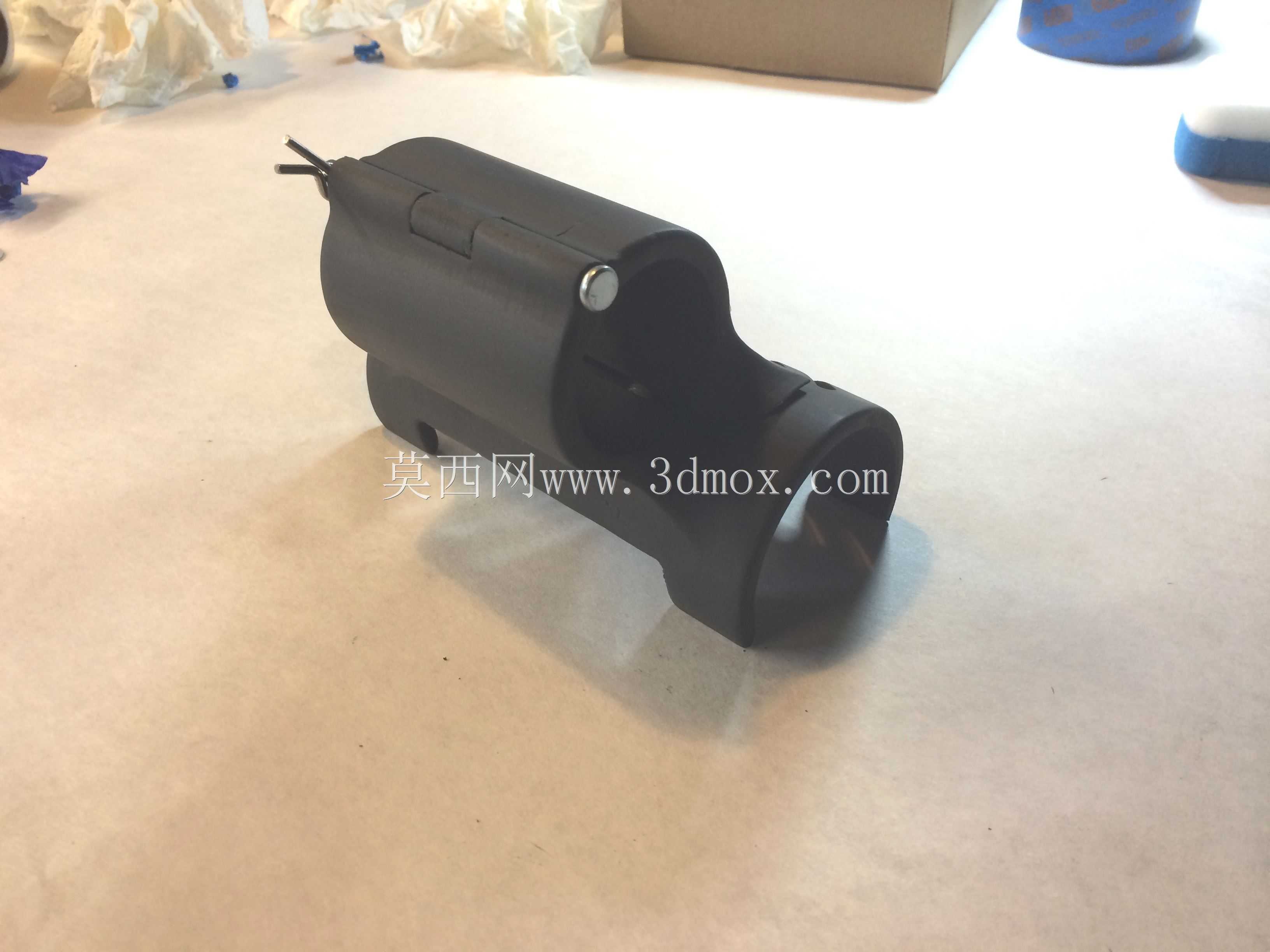

　　结构设计上采用铰链式卡扣开合结构，整体分为固定管夹段与音箱承托段两个功能部分，固定管夹段适配UTV标配的防滚架标准圆管管径，铰链侧做了内嵌式销轴结构，避免销轴外露在越野过程中被树枝剐蹭脱出，开合侧设置两个对称的尼龙拇指螺钉安装位，无需借助内六角扳手、螺丝刀等工具，徒手即可完成拧紧操作，尼龙材质的螺钉端头不会刮伤防滚架的表面喷塑层，同时具备一定的自润滑特性，在反复拆装后不会出现螺纹咬死的问题。管夹内侧做了微幅的内凹齿纹，增加与防滚架管面的静摩擦力，即使在大冲击工况下也不会出现管夹绕管转动、轴向滑移的问题。

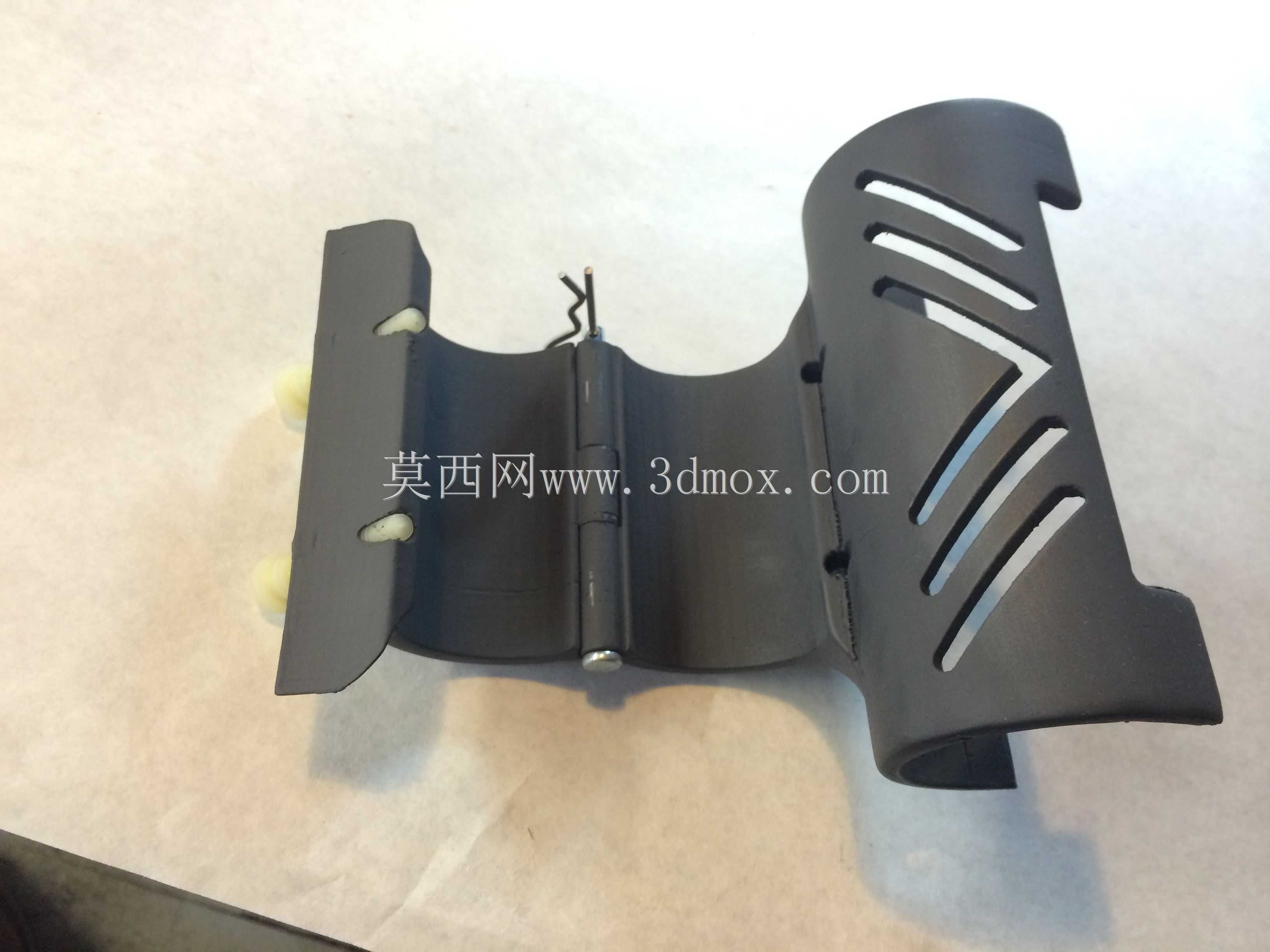

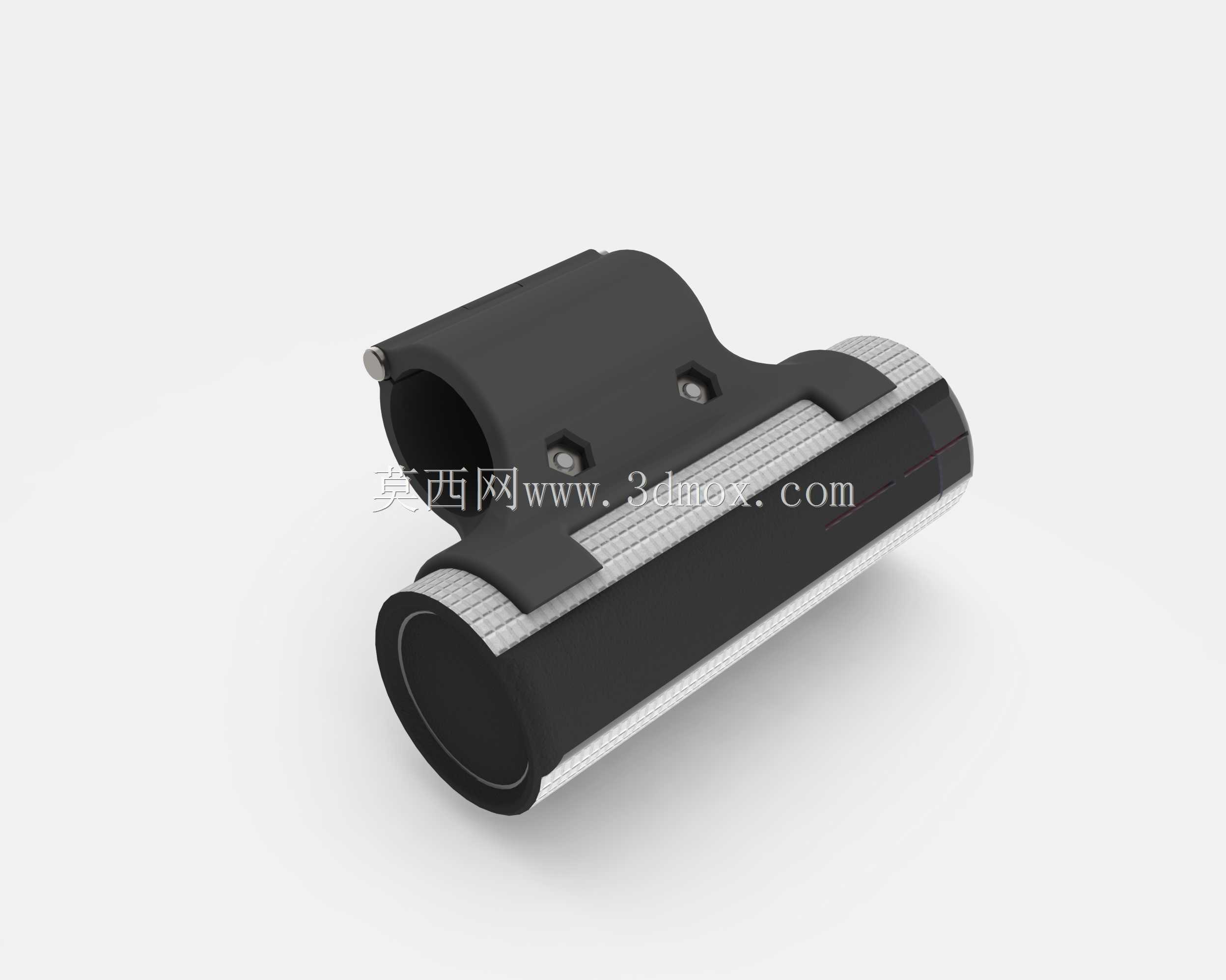

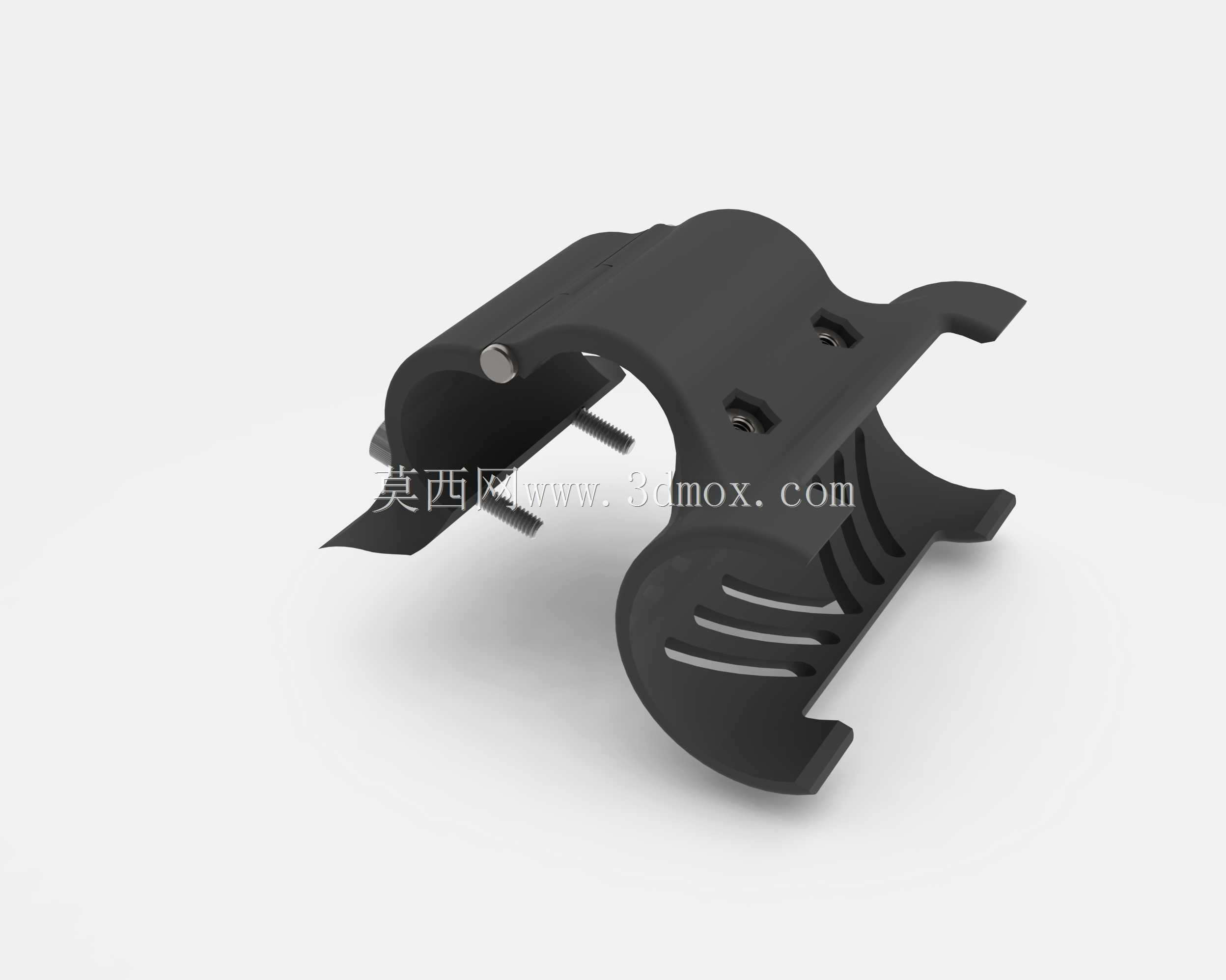

　　音箱承托段采用半包围盈配合结构，内腔尺寸完全匹配UE-Boom音箱的柱体外径，周向设置三条等距分布的橡胶缓冲条，一方面抵消越野过程中的振动传递，避免音箱壳体被硬接触刮花，另一方面通过橡胶的压缩量提供足够的抱紧力，用户只需将音箱顺着内腔推入即可完成固定，拆卸时直接向外拔出即可，全程无需操作额外锁扣，单手即可完成拆装动作。承托段的侧壁做了局部镂空处理，既不会遮挡音箱的出声孔影响音质传播，也能减少支架整体重量，同时在雨天穿越时，镂空结构可以快速排出进入支架内部的积水，避免长期积水腐蚀音箱底部的充电触点。

　　安装边界方面，管夹的开合角度预留了足够的调节余量，除了适配标准尺寸的防滚架圆管外，也能兼容管壁厚度在常规范围内的同管径改装防滚架，两个拇指螺钉的行程设置了合理范围，不会出现拧出过长导致脱落的问题。支架整体安装后不会超出防滚架的外侧轮廓，避免在林间穿越时被树枝剐蹭，音箱安装后重心与防滚架管的中心轴线距离控制在合理范围内，不会因为力臂过长导致管夹承受额外的弯矩，长时间使用也不会出现固定松动的问题。

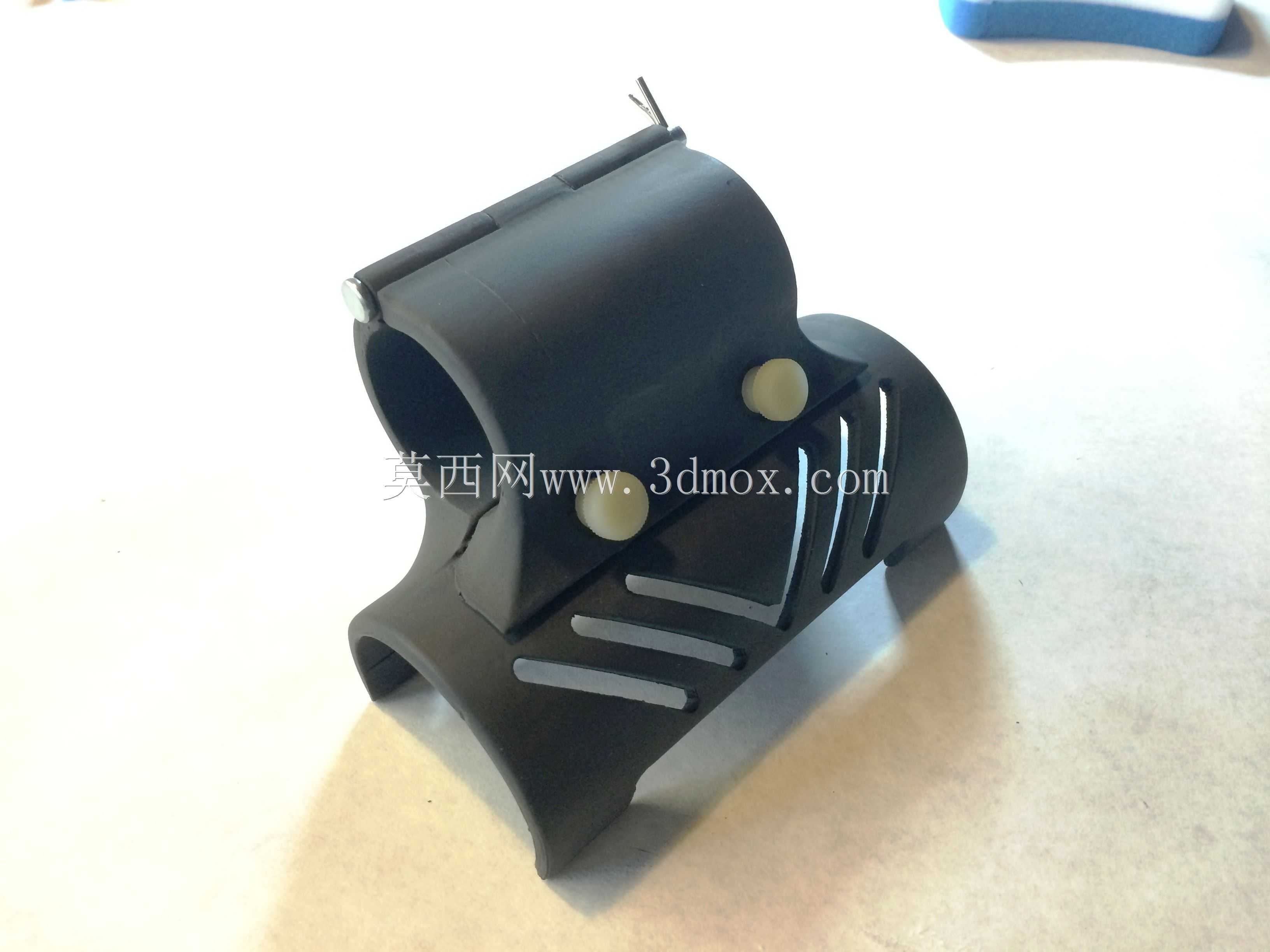

　　从实际验证的角度，该结构经过3D打印样件的实车安装测试，在连续非铺装路面行驶、急加速急减速、大角度侧倾等极限工况下，支架未出现松动、异响，音箱固定牢靠，拆装操作全程无需工具，能够满足户外越野场景下的快速取用、快速固定的使用需求，同时结构没有多余的复杂零件，生产加工难度低，无论是采用注塑工艺批量生产，还是个人用户通过FDM3D打印自制，都能获得足够的结构强度。
