轮式可调角度气动弹射作业装置

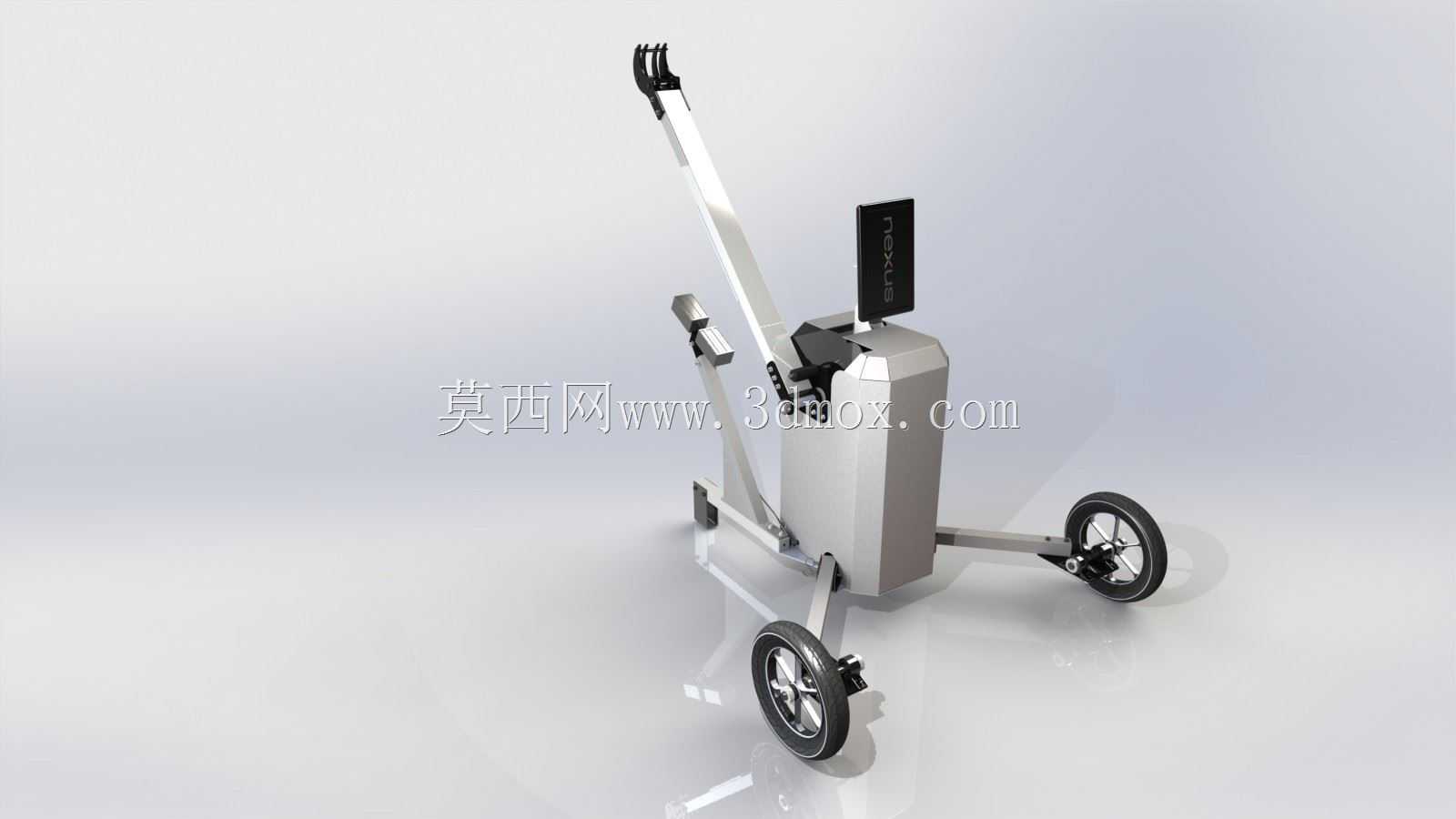

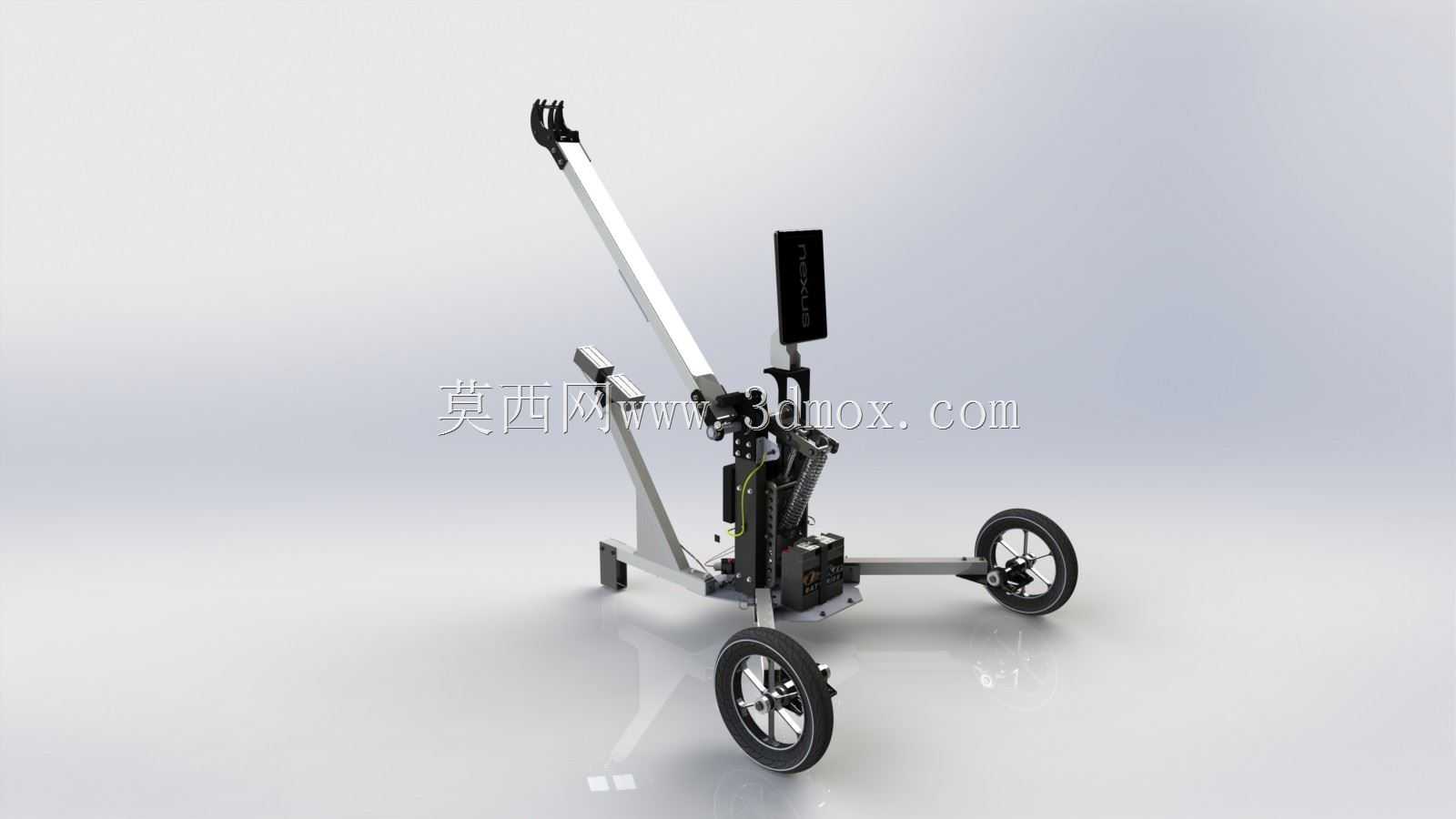

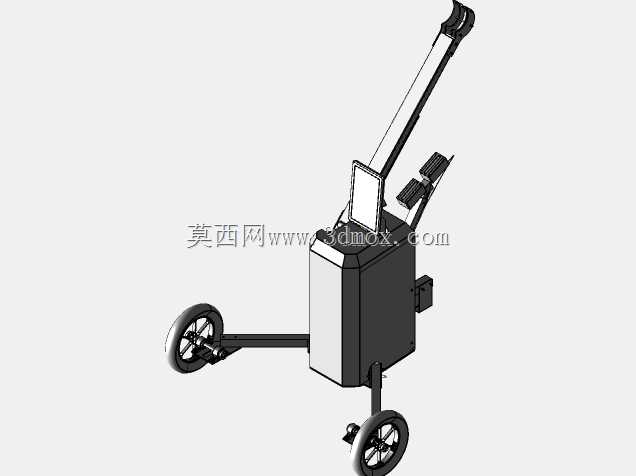

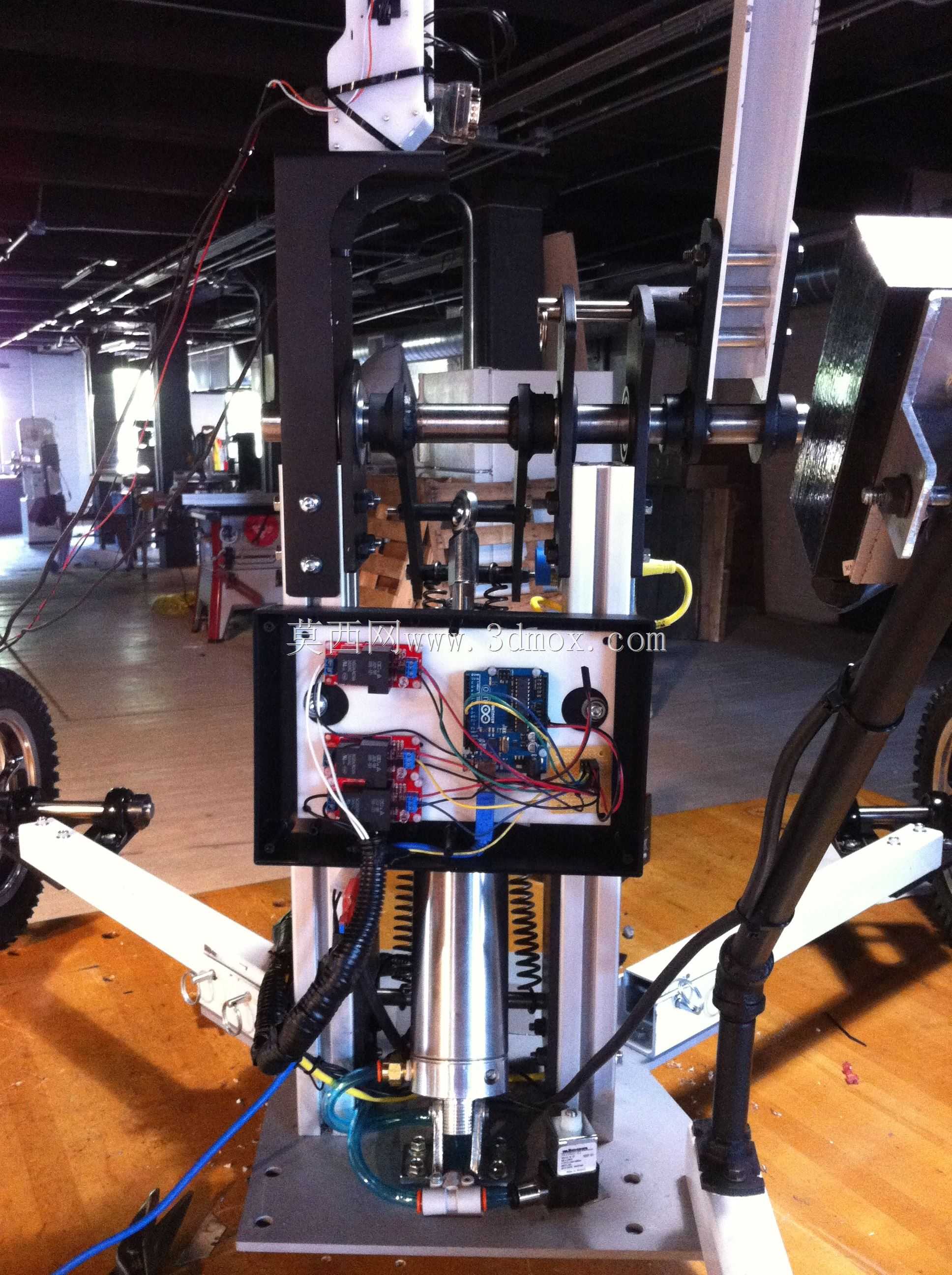

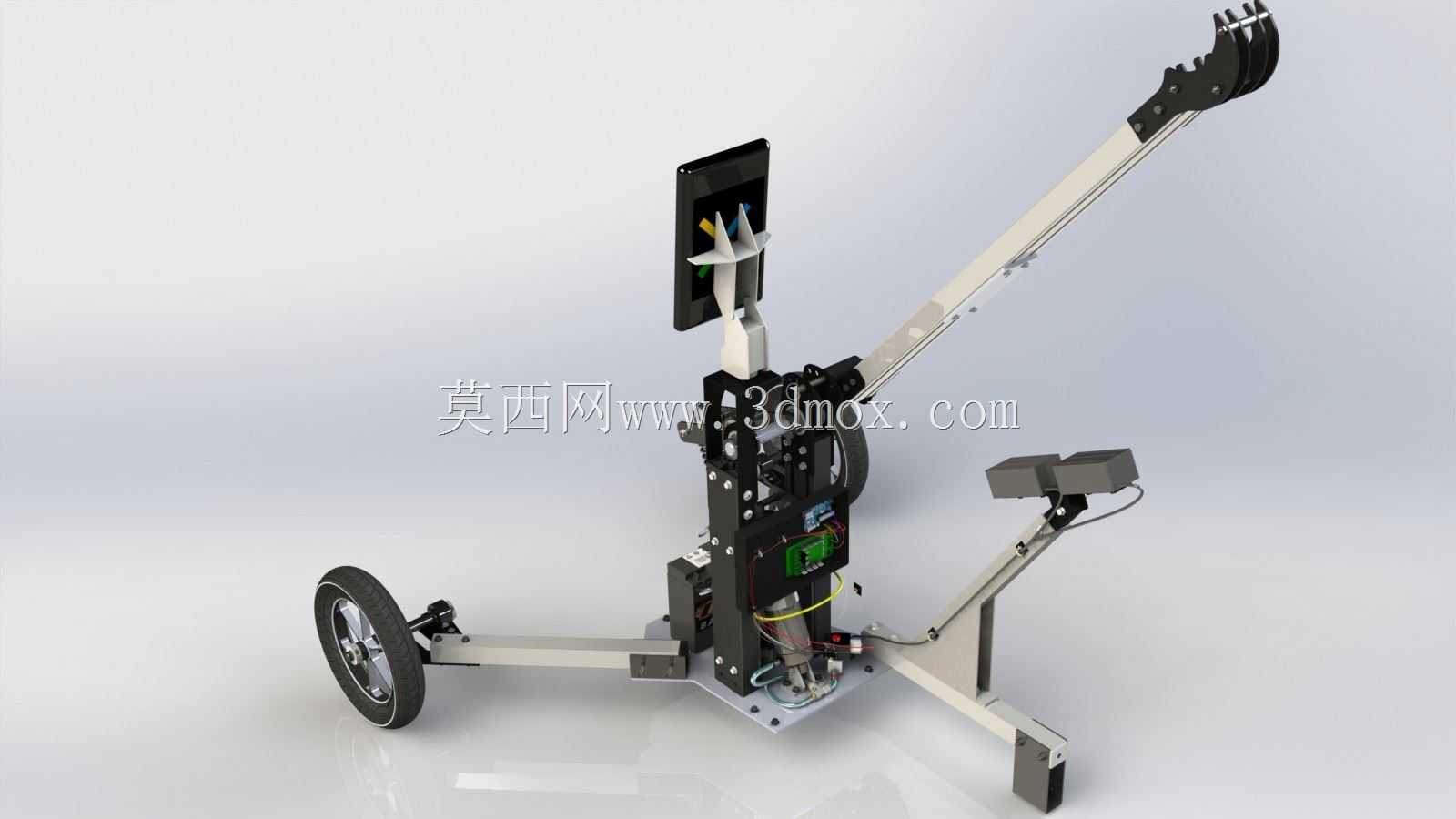

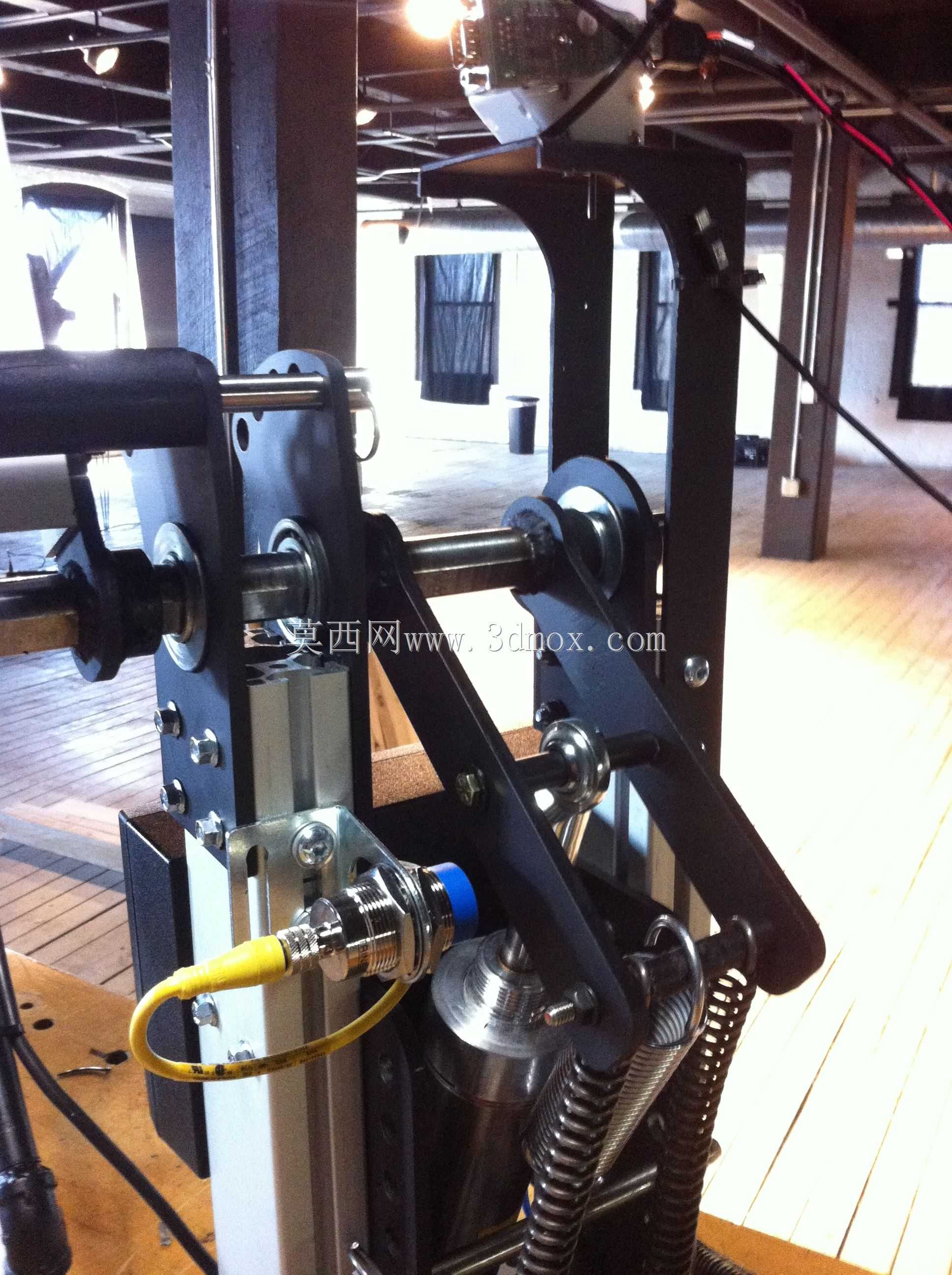

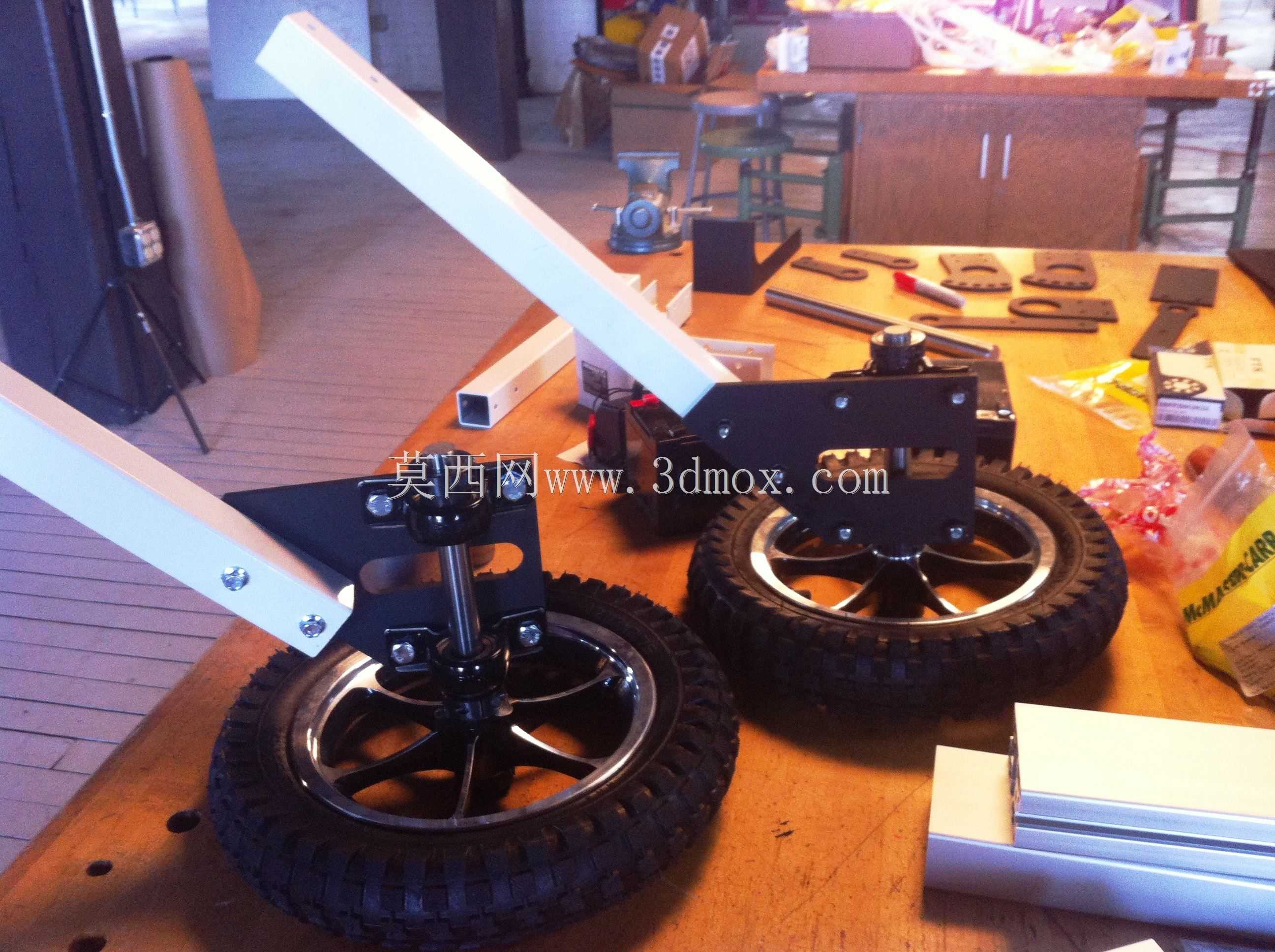

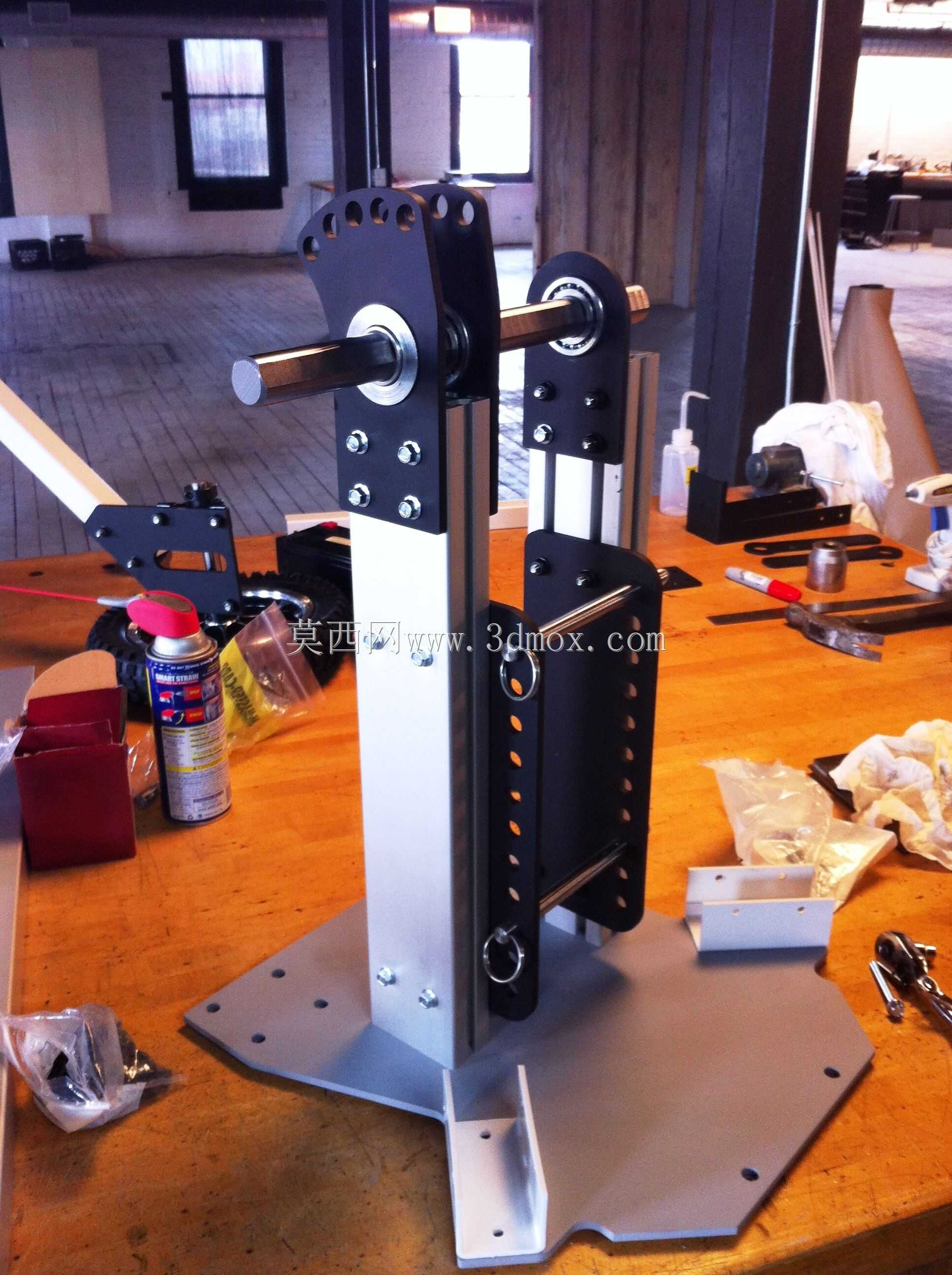

这款轮式可调气动弹射装置，主要面向户外作业场景下的轻载物体抛射需求，可适配农林作业中的诱捕弹投放、应急场景下的救生抛投、户外试验中的小载荷试件抛射等多种使用场景，依靠三轮式移动底盘实现作业点位的快速转移，无需额外吊装转运设备，单人即可完成场地内的短距离移位与部署。装置整体采用前单轮后双轮的三角支撑轮组布局，静止部署时配合后部可收放的支撑脚形成稳定的四点支撑结构，能够抵消弹射瞬间产生的后坐力，避免发射过程中设备移位或侧翻，整体外廓宽度控制在0.8米以内，长度在1.2米左右，部署时所需的地面平整范围不超过1.5平方米，可在林间空地、堤岸路面、楼顶平台等多种狭小场地完成架设。在功能设计上，装置以压缩空气作为主驱动能源，搭配辅助弹簧蓄能结构提升初始弹射推力，相比纯弹簧弹射结构具备推力可调、后坐力更平缓的优势，相比火药驱动弹射具备使用成本低、安全系数高、无明火隐患的特点。发射臂的角度调节范围覆盖负22.5度至75度区间，既可以完成低角度平射类的抛投作业，也可以完成大角度曲射类的远距离抛投，角度调节通过接近传感器触发电磁阀，控制气缸排气流量与开度实现角度的精准锁定，同时搭配硬止动销结构作为机械限位，在高能量弹射工况下，通过无限制排气与硬止动的组合结构承担载荷，避免电磁阀长期受冲击出现密封失效问题。装置的释放机构采用旋转电磁铁驱动，响应速度快，触发延迟控制在毫秒级，能够保证弹射时机的精准可控。设计过程中预留了标准的云台安装位，实际使用时可替换为小型运动相机完成发射过程的记录，也可加装瞄准模块提升抛投精度，整体气路、电路走线全部沿发射臂与底盘的型材内腔排布，避免外露管线受剐蹭损坏，同时也降低了户外使用时雨水、扬尘对元器件的侵蚀。装置的弹射臂采用轻量化铝合金型材加工，在保证结构强度的前提下降低了整体抬升调节所需的驱动力，底盘框架采用标准工业铝型材拼接，后期维护时可快速更换受损的零部件，无需整体返厂维修，气缸安装位预留了多组调节孔位，可根据实际抛射载荷的重量更换不同行程、不同缸径的气缸，适配0.5千克至5千克区间不同重量载荷的抛射需求，弹射初速可通过气源压力在0.3MPa至0.8MPa区间内灵活调节，对应不同的抛射距离要求。
