气动电动复合驱动摇摆执行机构

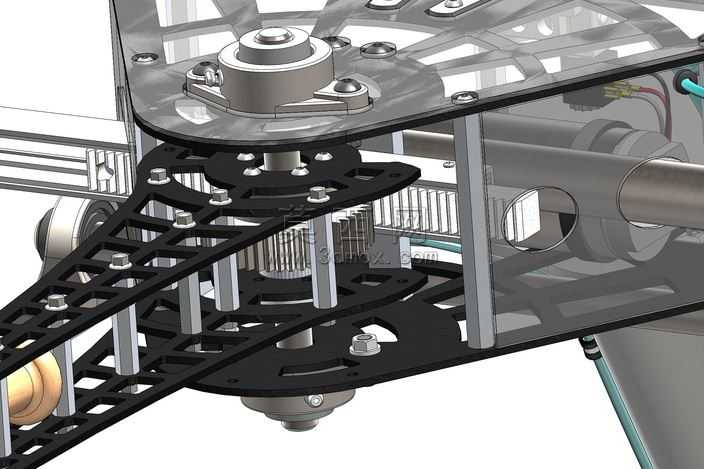

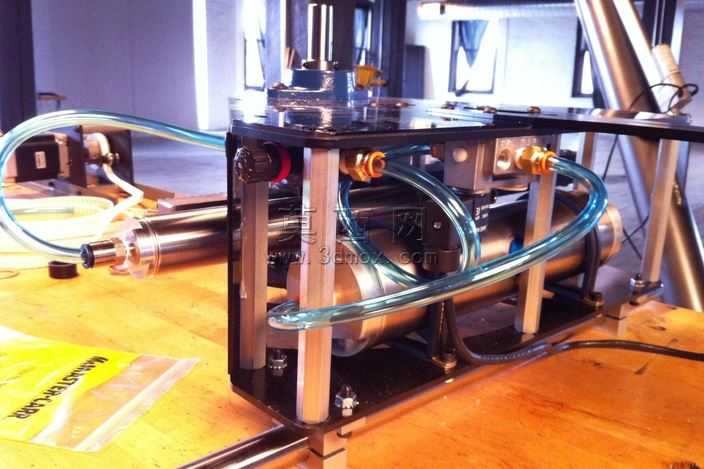

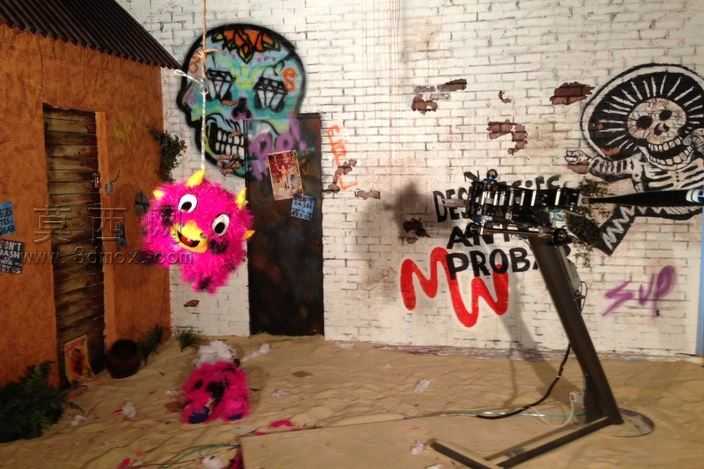

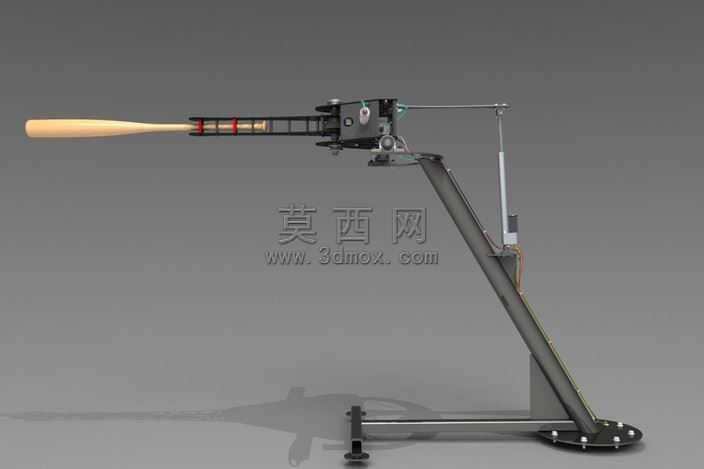

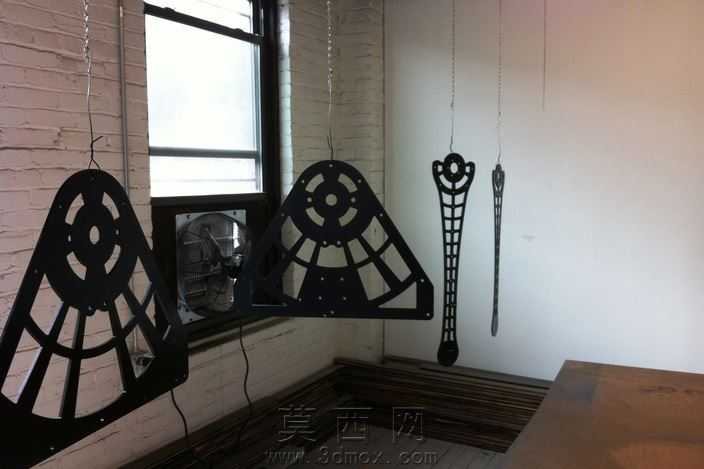

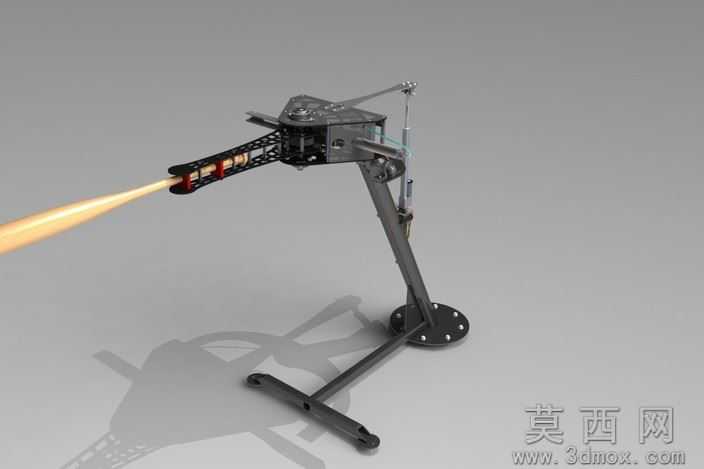

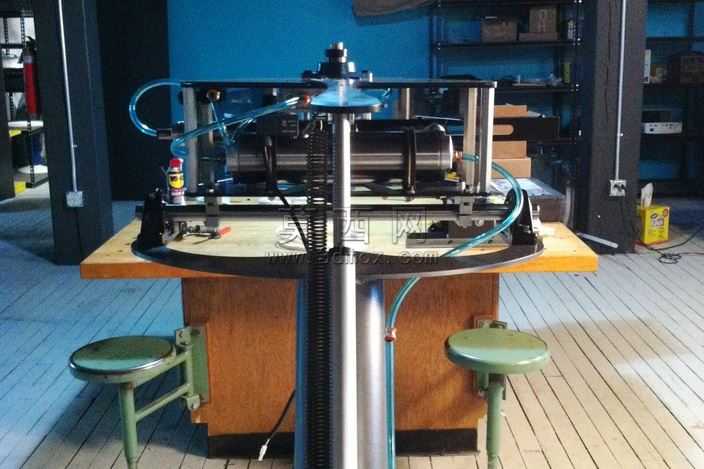

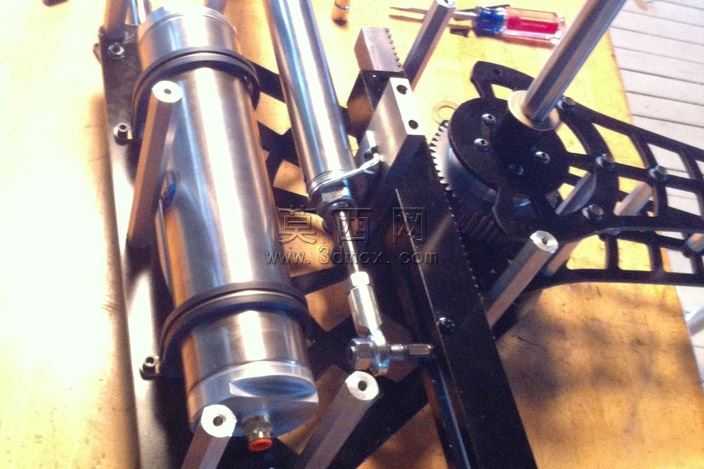

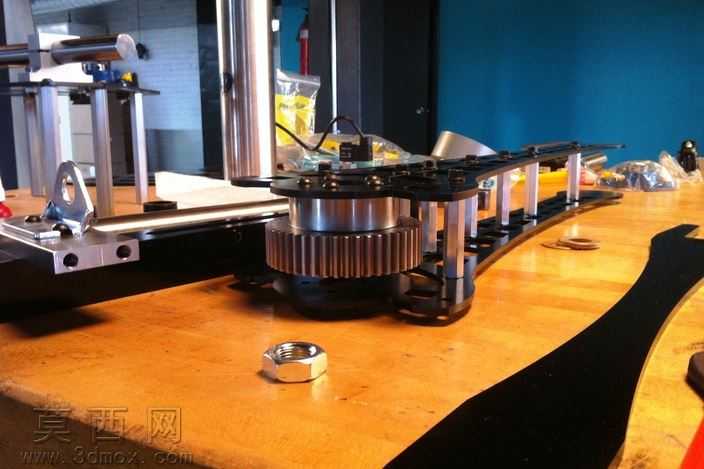

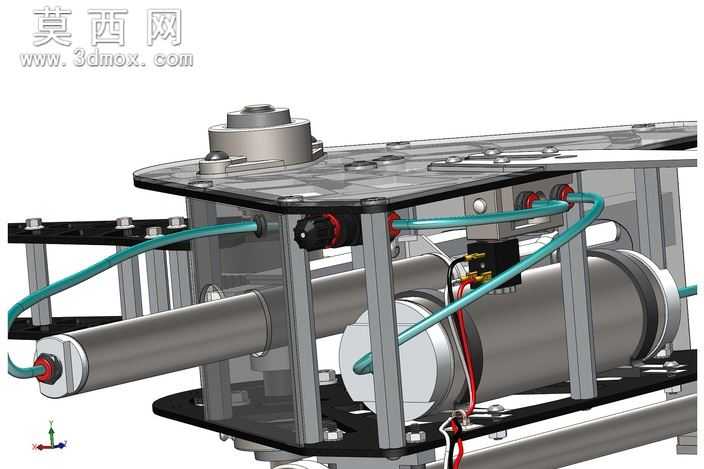

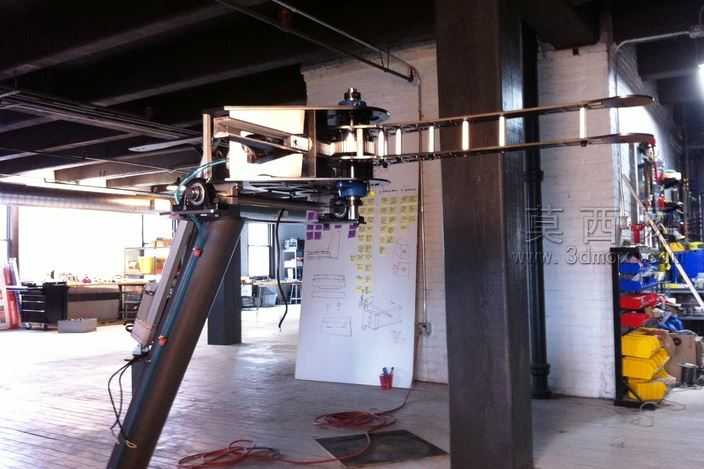

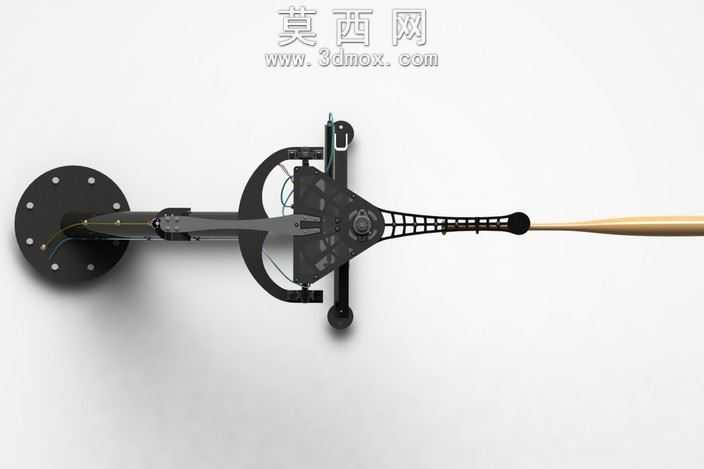

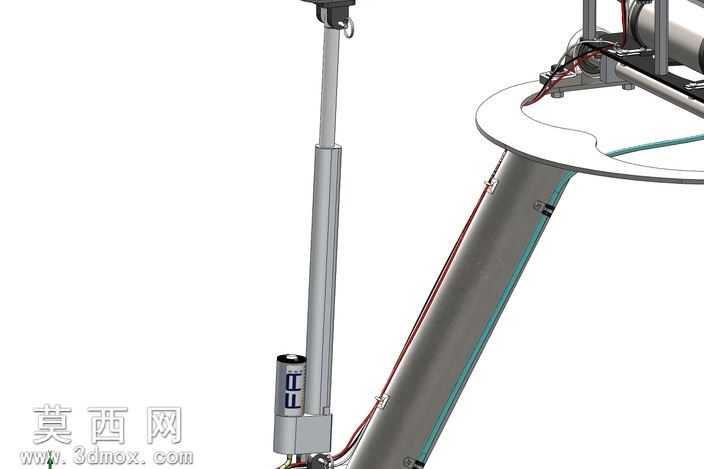

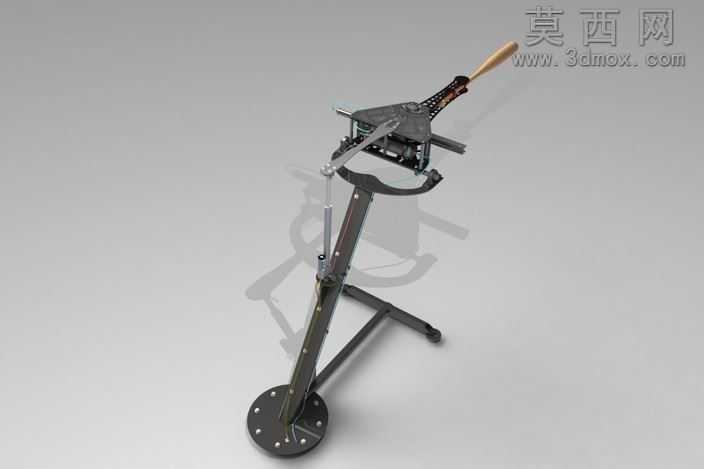

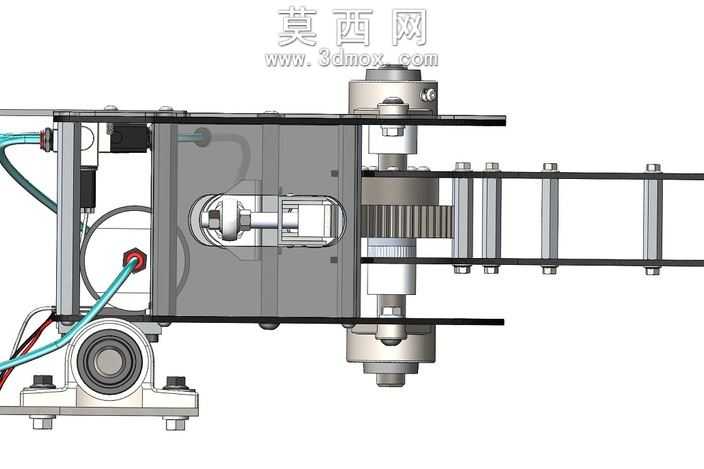

本作品为气动电动复合驱动的摇摆执行机构三维模型，建模阶段采用自顶向下的设计思路，先完成整体运动轨迹的参数化定义，再拆分各功能部件进行独立建模，确保各零件间的装配公差符合机械设计规范，所有运动副均预留合理的配合间隙，可直接导入动力学仿真软件完成运动验证。模型渲染阶段采用哑光金属材质模拟机架钢结构表面，对气动管路、油缸活塞杆等部件赋予镀铬亮面材质，执行端的木质握持部件采用纹理映射还原真实木纹质感，场景采用三点布光方案，主光突出机构整体轮廓，辅光消除结构死角阴影，轮廓光勾勒机械臂的边缘线条，最终渲染效果清晰展现各部件的装配关系与结构细节。结构设计上，该机构采用倾斜式三角支撑机架作为承载主体，底部设置多组固定安装位保证运行稳定性，动力端整合气动驱动单元与电动线性执行器，可根据转动惯量需求切换单作用气缸驱动或双动力协同驱动模式，摆动平面角度可通过中央轴上的程序集进行参数化调整，弹簧复位组件集成在转动副内部，可在动力切断后完成机构自动回位，执行端采用快换接口设计，可适配不同类型的作业端头，气动管路沿机架臂内侧走线，避免运动过程中出现管路干涉，油缸组件辅助提供摆动阻尼，防止机构启停过程中出现冲击抖动。设计过程中重点优化了转动惯量匹配关系，针对不同负载工况预留了动力参数调整空间，所有铰接点均设置耐磨衬套结构，延长机构的实际使用寿命，整体结构紧凑，动力传递路径清晰，可作为自动化生产线摆动工位、特种作业执行臂的设计参考原型，模型完整还原了从动力输入到执行端输出的全部传动细节，各部件均可单独导出进行工程图转化。
