环绕拍摄用环形回转运动执行机构

这套环形运动机构主要面向静物环绕拍摄场景设计，核心作用是搭载拍摄设备围绕静止的被拍摄物体做定轴匀速回转，以此获取被摄物体360度全角度的视频或图像素材，常见于电商产品3D展示建模、小型工业零件外观检测、文创藏品数字化采集等场景，相比人工手持拍摄或者多相机阵列方案，单相机搭载回转的方案成本更低，角度一致性更好，不会出现多相机参数偏差导致的素材拼接错位问题。

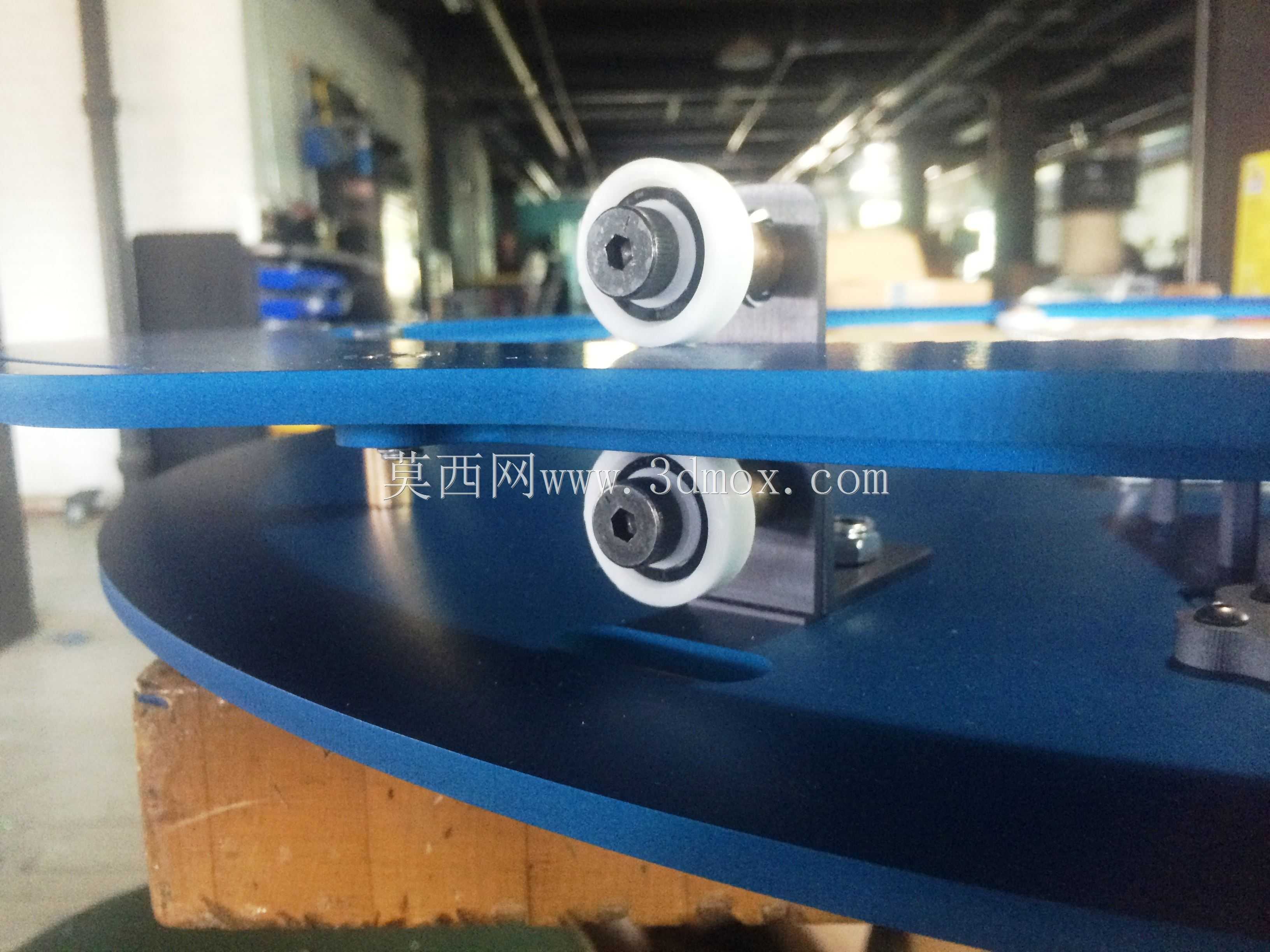

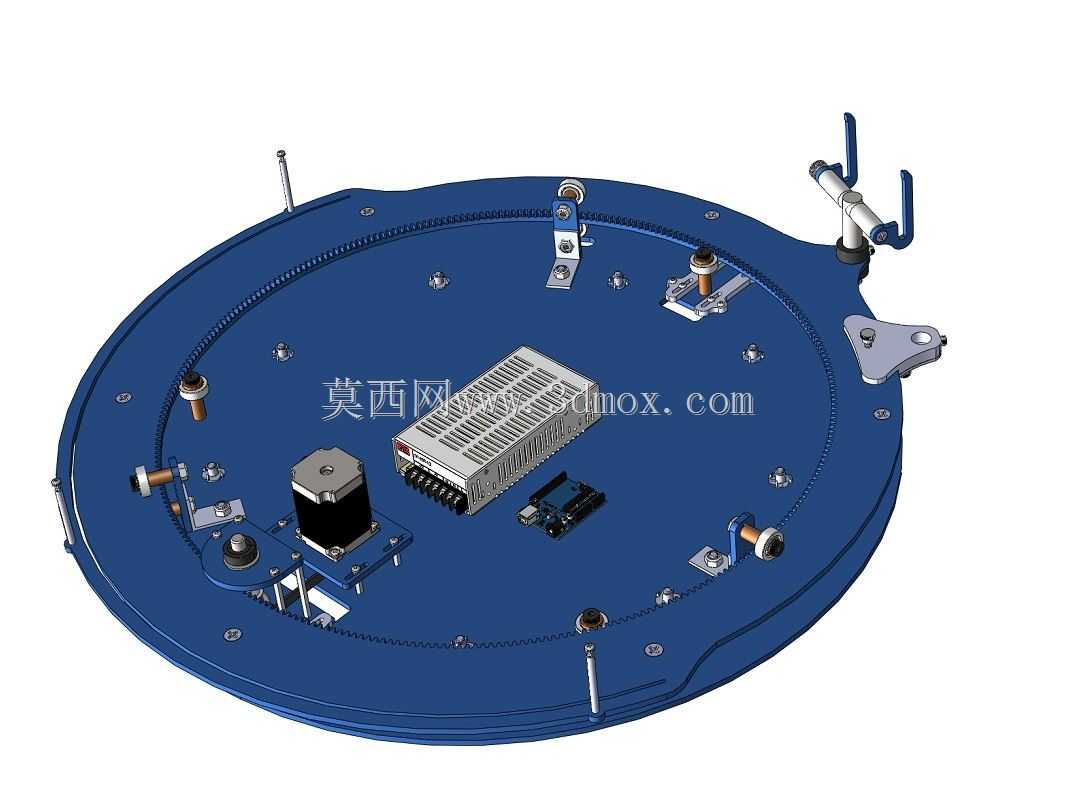

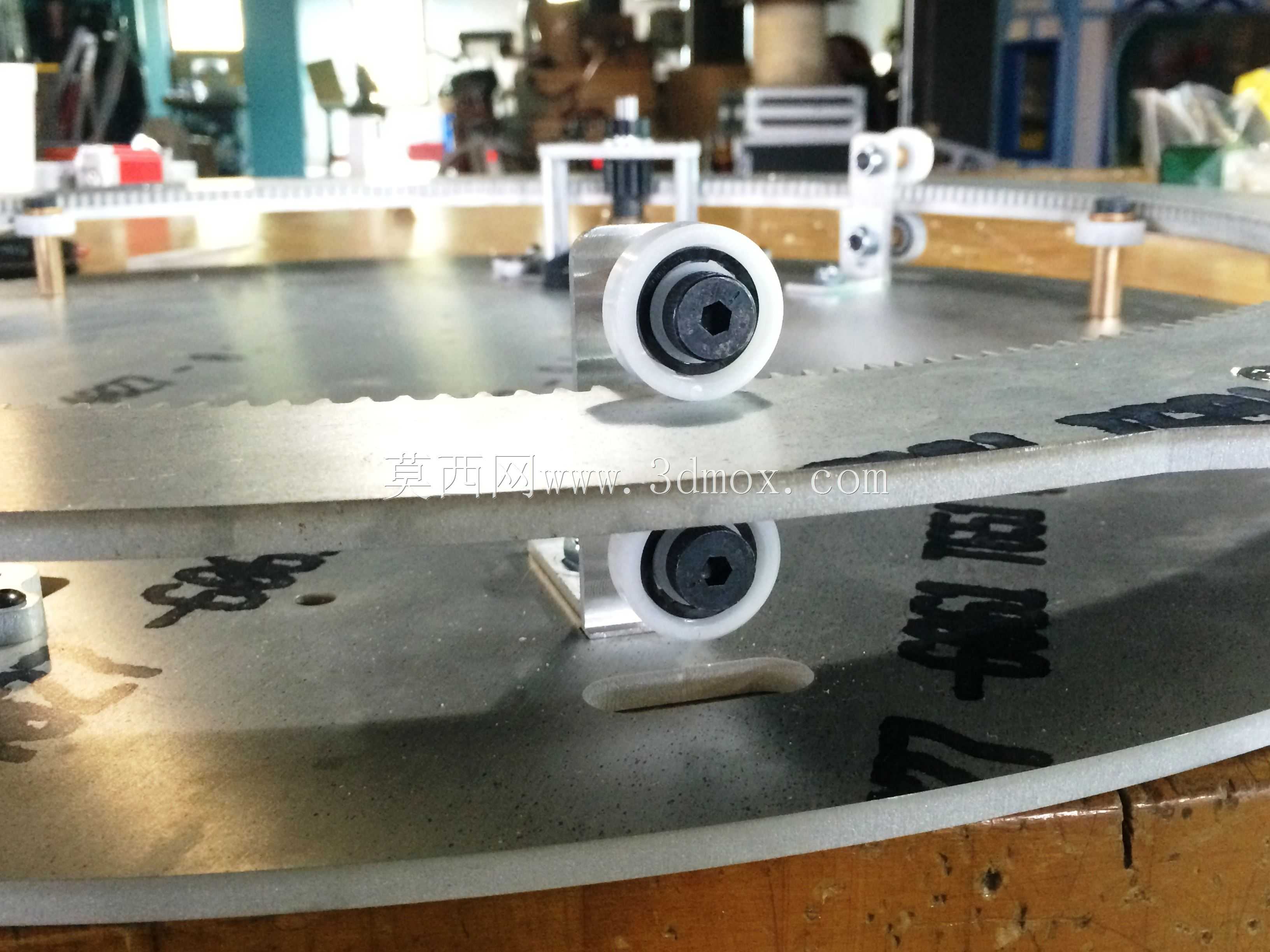

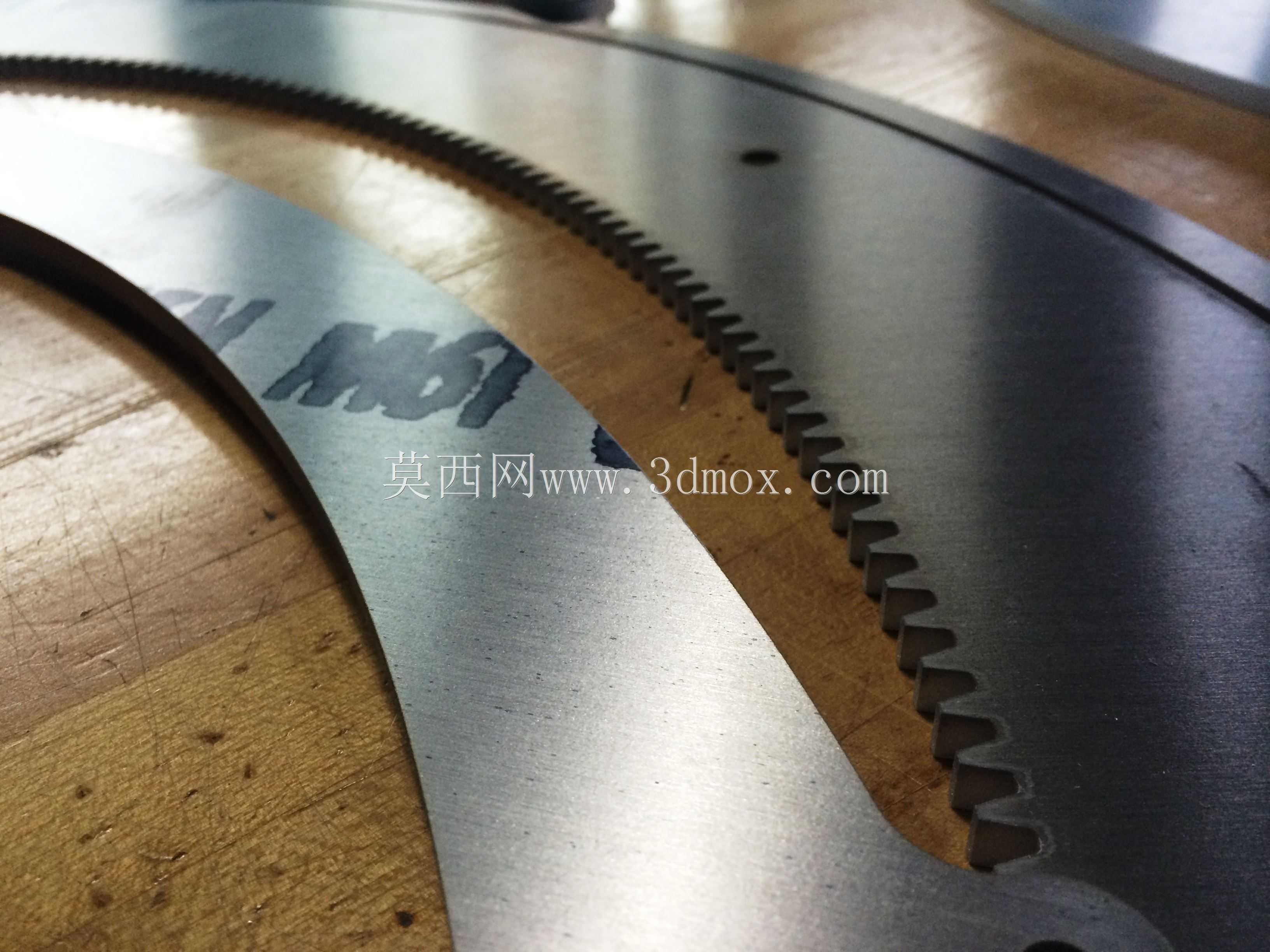

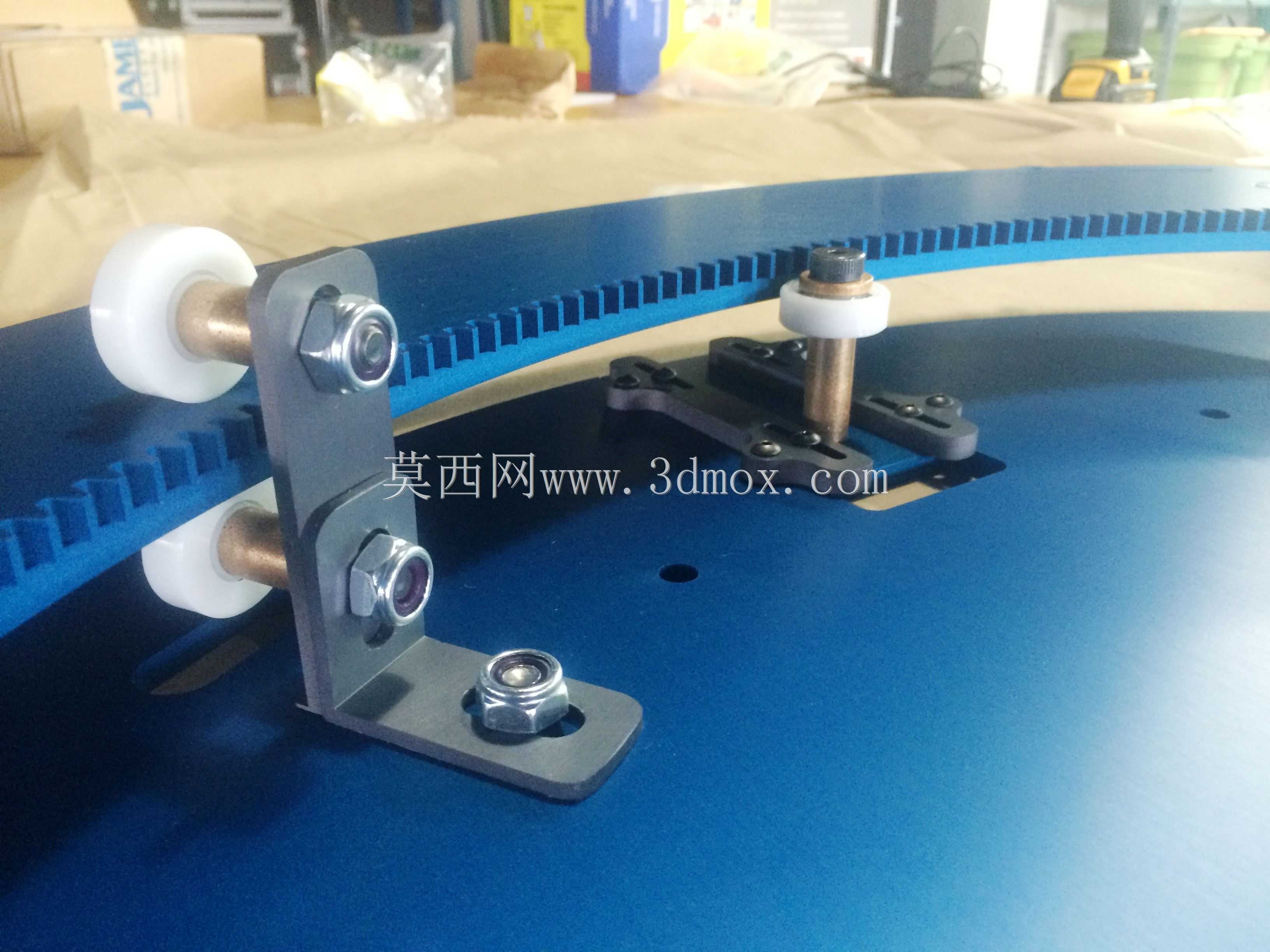

从结构设计逻辑来看，整套机构以大直径环形齿盘作为核心运动载体，齿盘的平面度与圆度是保证回转精度的核心基础，设计时通过多组可调式包胶滚轮对环形齿盘进行夹持定位，滚轮分别布置在齿盘的上下端面与内外侧缘，安装时可以通过调整滚轮的偏心安装轴位置，消除滚轮与齿盘之间的装配间隙，保证齿盘在回转过程中始终保持水平状态，同时让齿盘的回转中心与预设转轴完全重合，避免运转过程中出现齿盘跳动、偏心晃动的问题，保证搭载的相机光轴始终对准被摄物体中心，不会出现拍摄焦点偏移、画面抖动的情况。

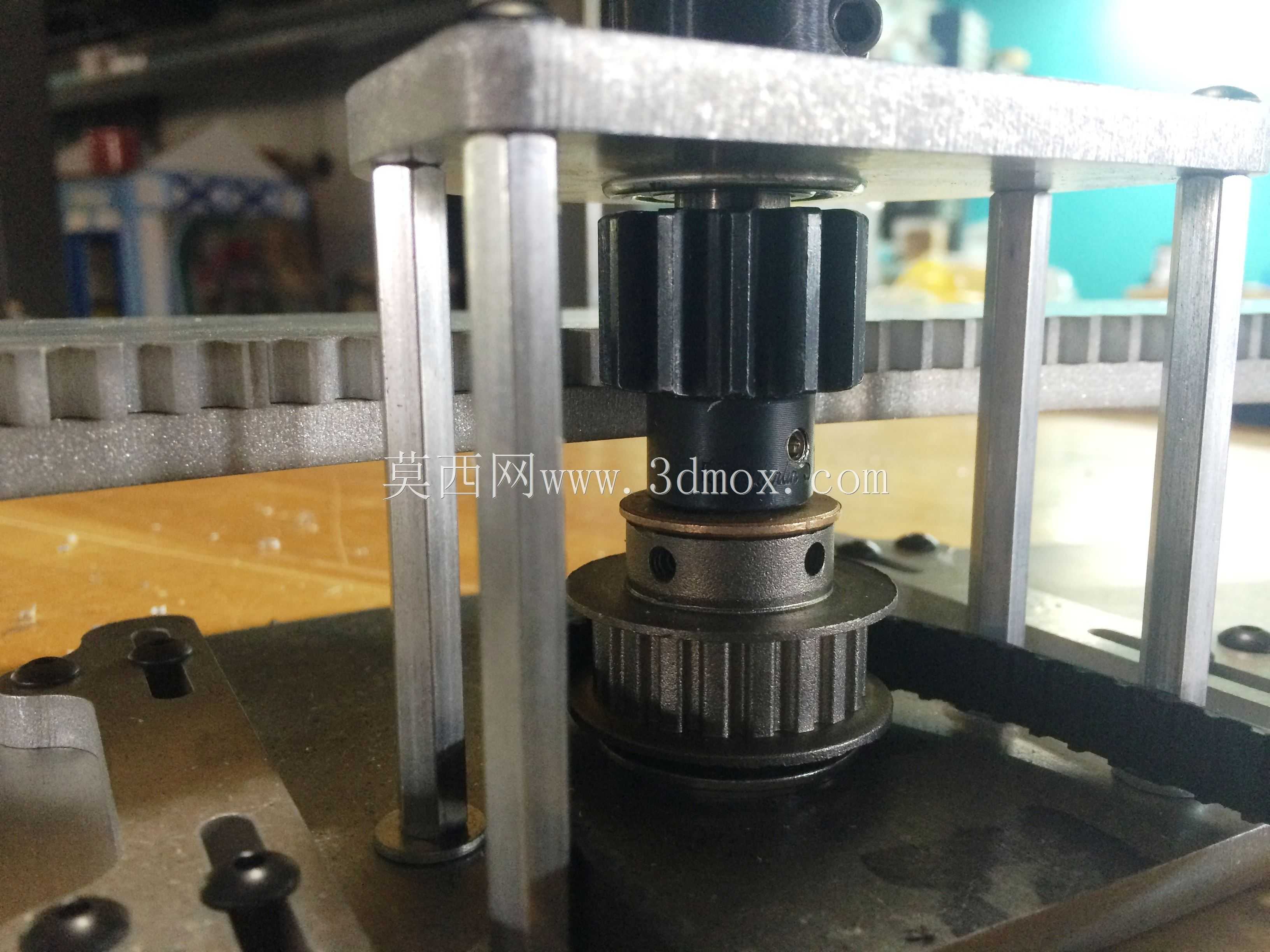

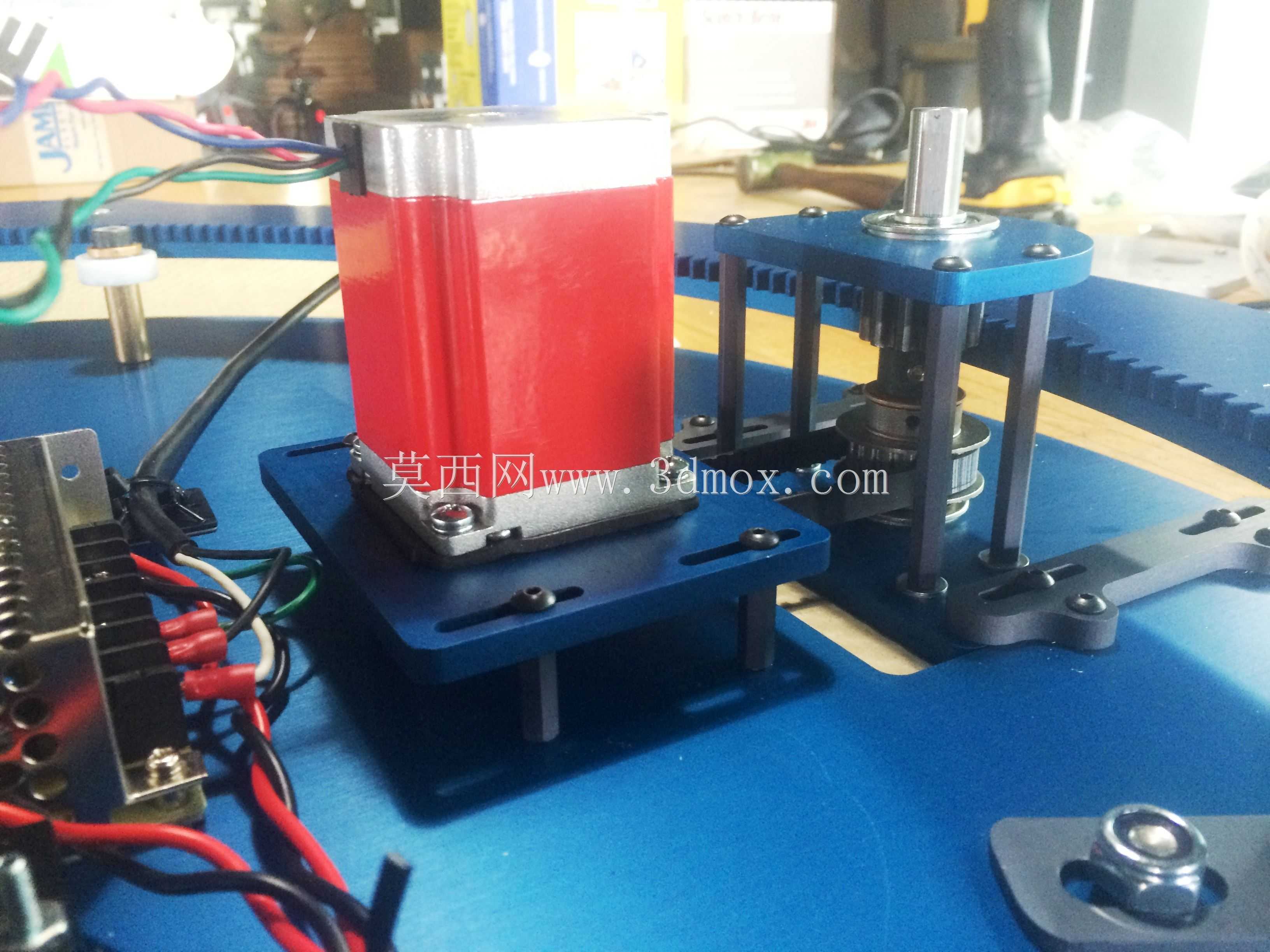

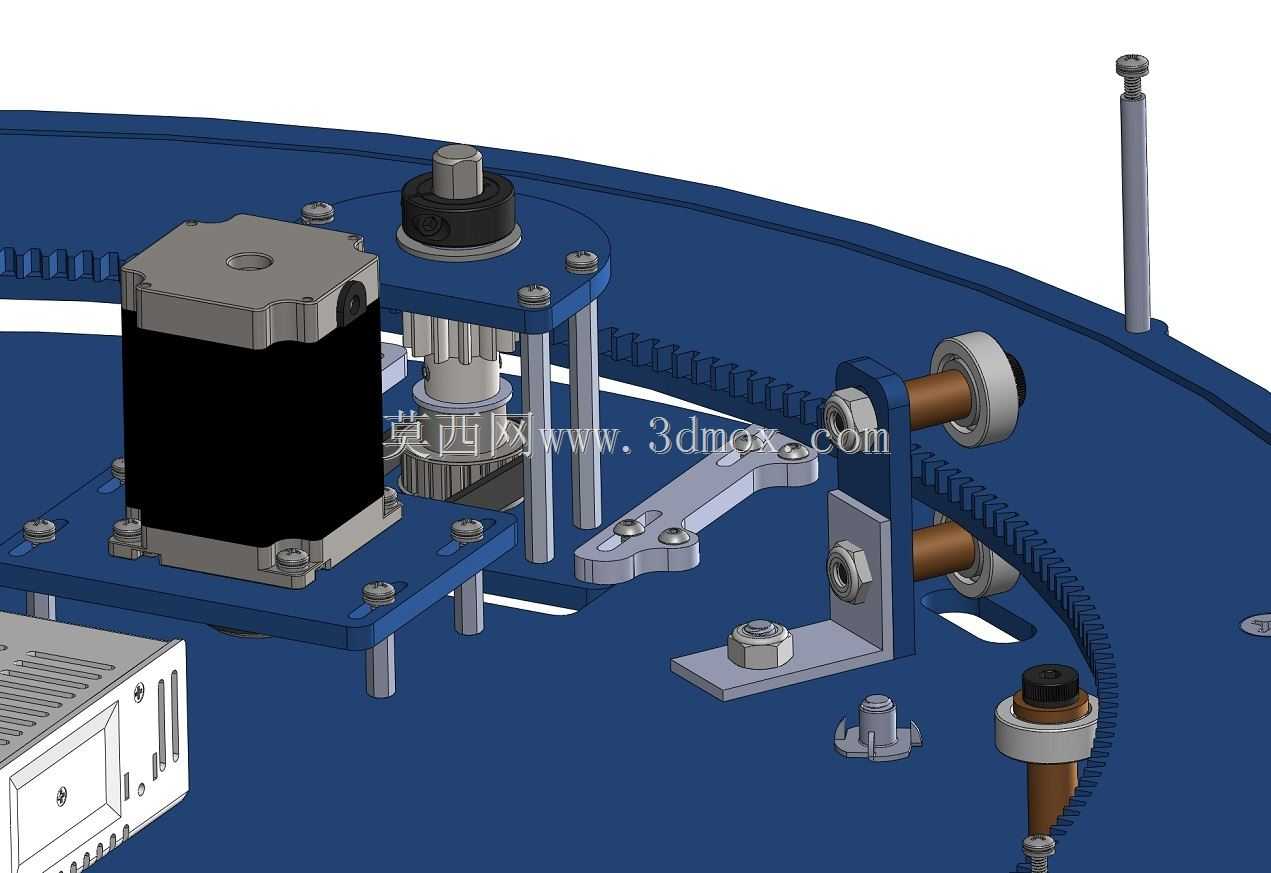

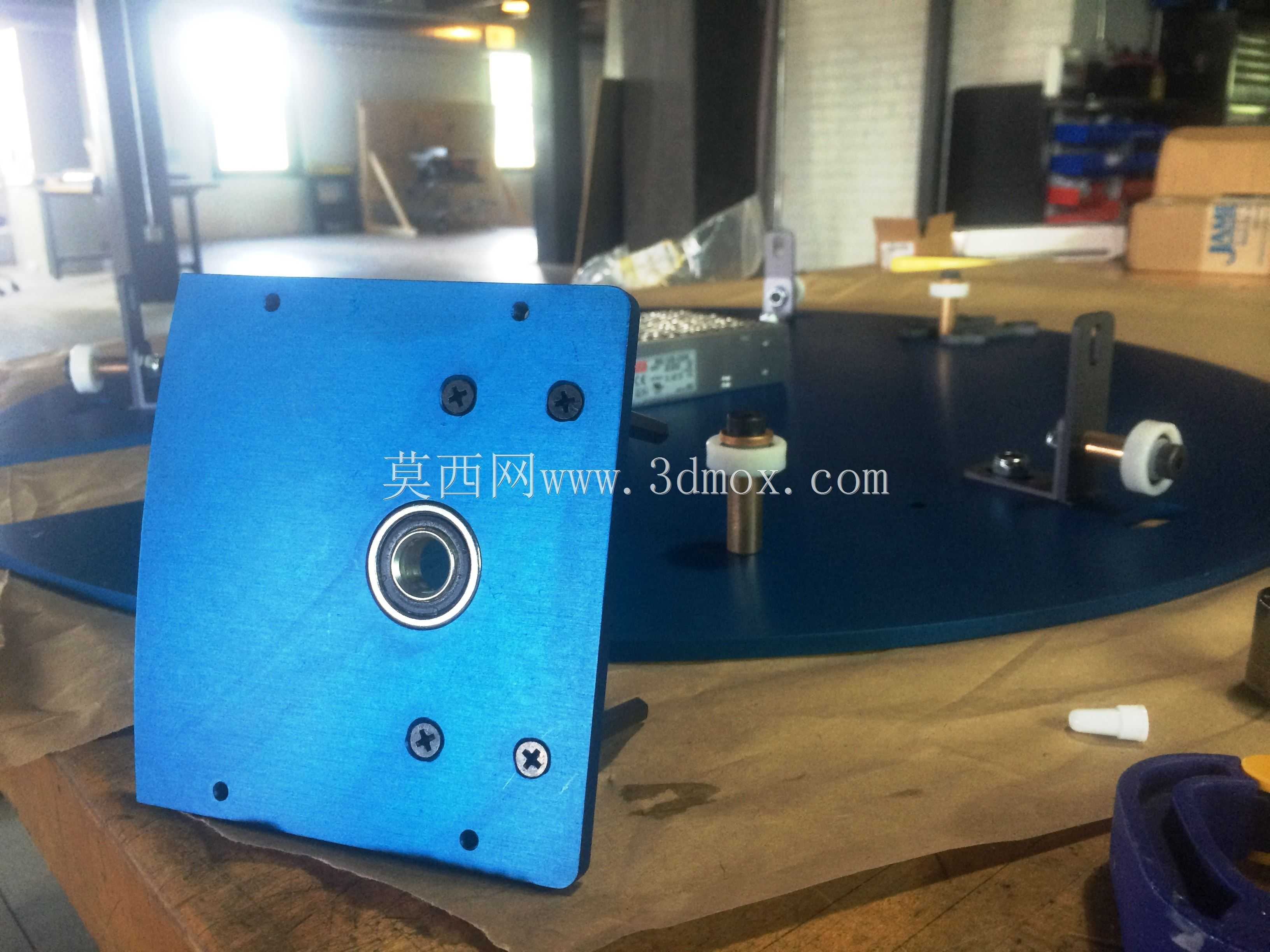

驱动部分选用NEMA23规格步进电机作为动力源，这类电机的扭矩输出特性适配低速回转的负载需求，不需要额外搭配大减速比的减速箱就能实现平稳的低速运转，同时步进电机的开环位置控制特性足够满足环绕拍摄的角度定位需求，不需要额外加装高成本的闭环编码器就能实现固定角度的启停、分段拍摄，控制逻辑简单可靠。电机输出轴通过同步带轮与驱动正齿轮进行动力连接，同步带传动本身具备一定的缓冲减震能力，可以避免电机运转的振动直接传递到齿盘上，减少拍摄画面的细微抖动，驱动正齿轮与环形齿盘的轮齿直接啮合，将电机的旋转运动转化为环形齿盘的圆周回转运动，齿轮啮合的侧隙可以通过调整电机的安装座位置进行微调，保证传动过程平稳无冲击，不会出现回转过程中的卡顿或者反向间隙过大的问题。

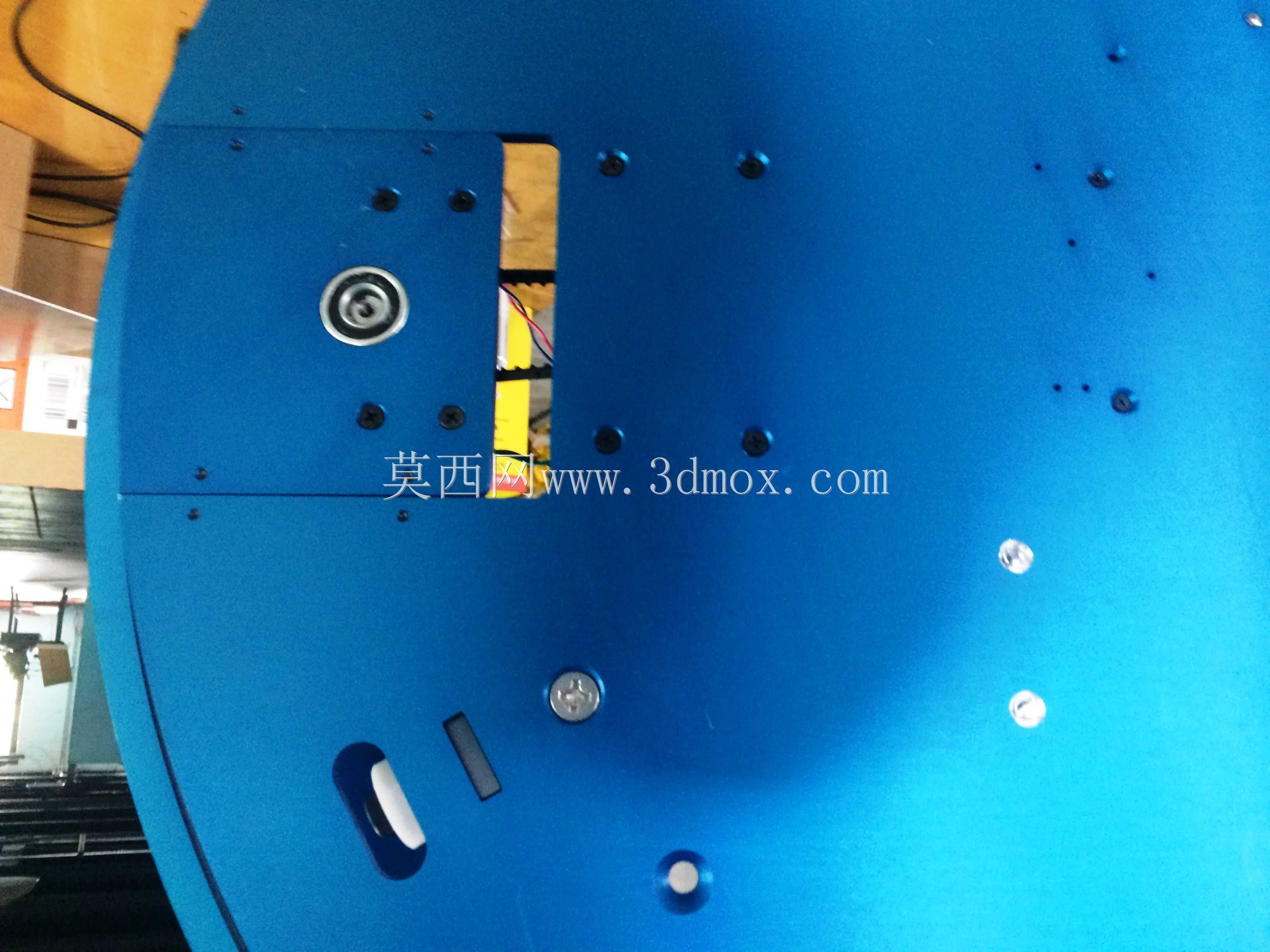

安装边界方面，整套机构的基座采用平板式设计，所有滚轮组件、电机安装座都直接固定在基座平板上，基座的中心区域预留了足够的静物放置空间，被摄物体可以直接放置在基座中心的静止平台上，不会随齿盘一同运动，避免物体自身晃动影响拍摄效果。齿盘上预留了通用的相机安装螺孔，可以直接适配常规的小型相机、运动相机甚至手机夹持支架，安装位置可以根据被摄物体的大小沿齿盘径向调整，适配不同尺寸的拍摄对象。滚轮采用包胶材质，一方面可以降低金属接触的运转噪音，另一方面包胶层的微小弹性变形可以补偿齿盘本身的 minor 形位公差，避免硬接触导致的卡滞。整套机构的驱动电路可以直接集成在基座下方的空余空间，不需要额外占用外部安装位置，整体结构紧凑，对安装场地的平整度要求不高，只要放置在水平工作台面上就能正常运转，不需要做额外的地基固定。

在实际使用过程中，可以通过步进电机的驱动器调整运转速度，既可以实现连续匀速回转拍摄动态视频，也可以实现固定角度步进停顿，逐角度拍摄静态照片用于后期3D建模，停顿时间可以根据拍摄参数自由调整，适配不同曝光参数的拍摄需求。导向滚轮的设计也预留了维护调整空间，长时间使用出现包胶磨损后，可以快速调整滚轮偏心轴补偿间隙，不需要拆解整套机构就能完成维护，驱动齿轮与同步带都采用外露式设计，日常检查润滑状态也十分方便。
