气动回转式棒球击打摆机结构设计

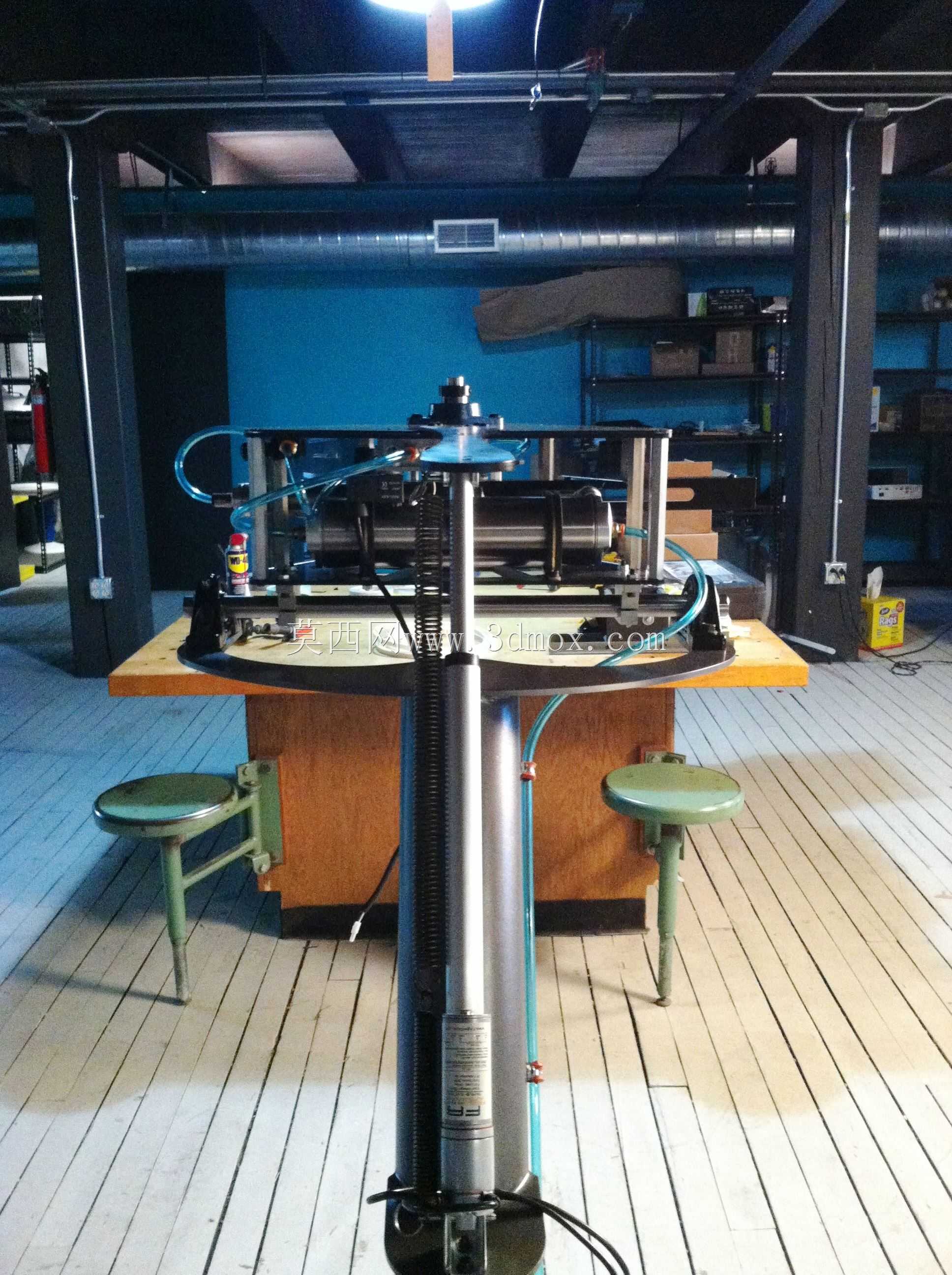

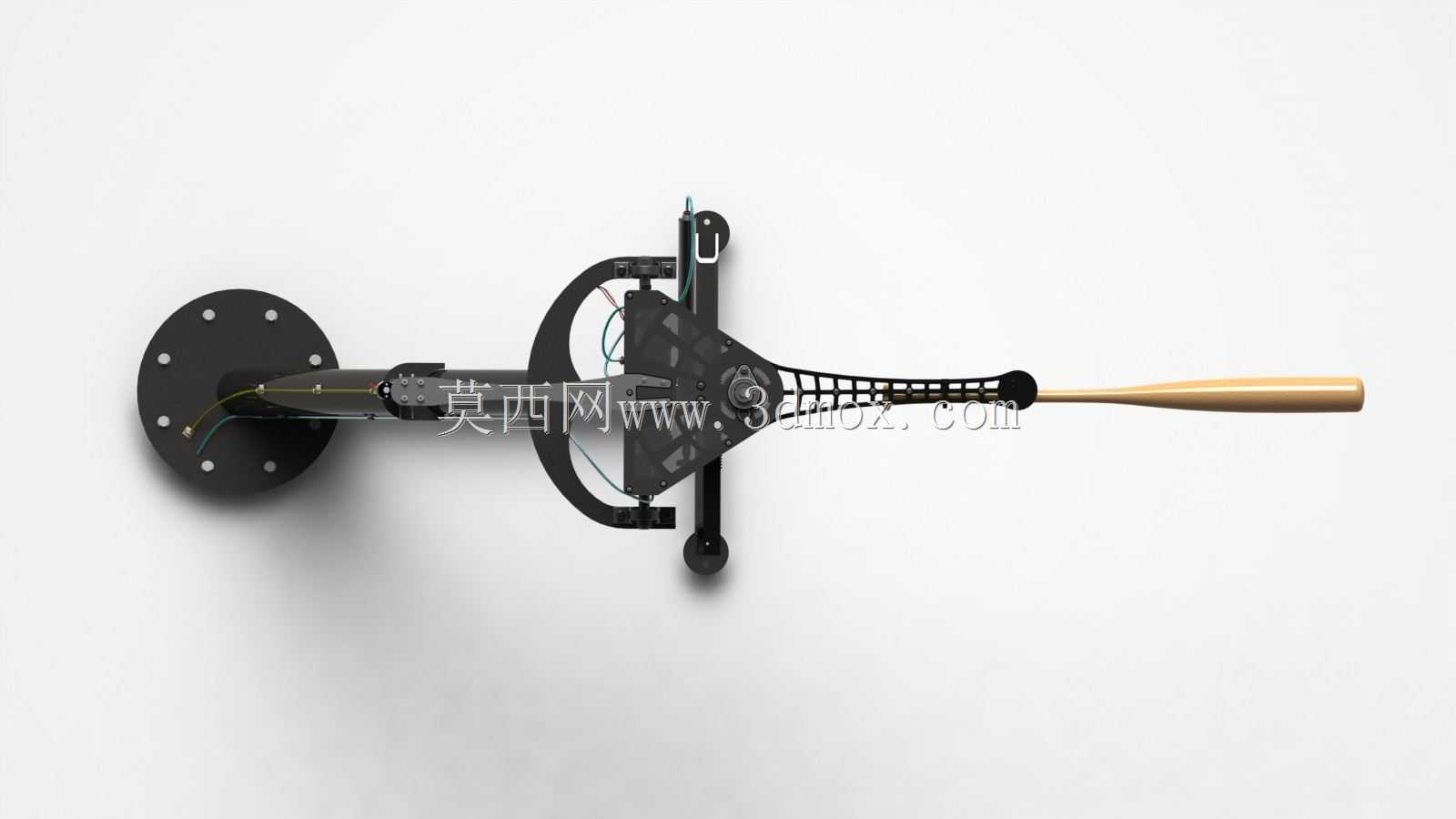

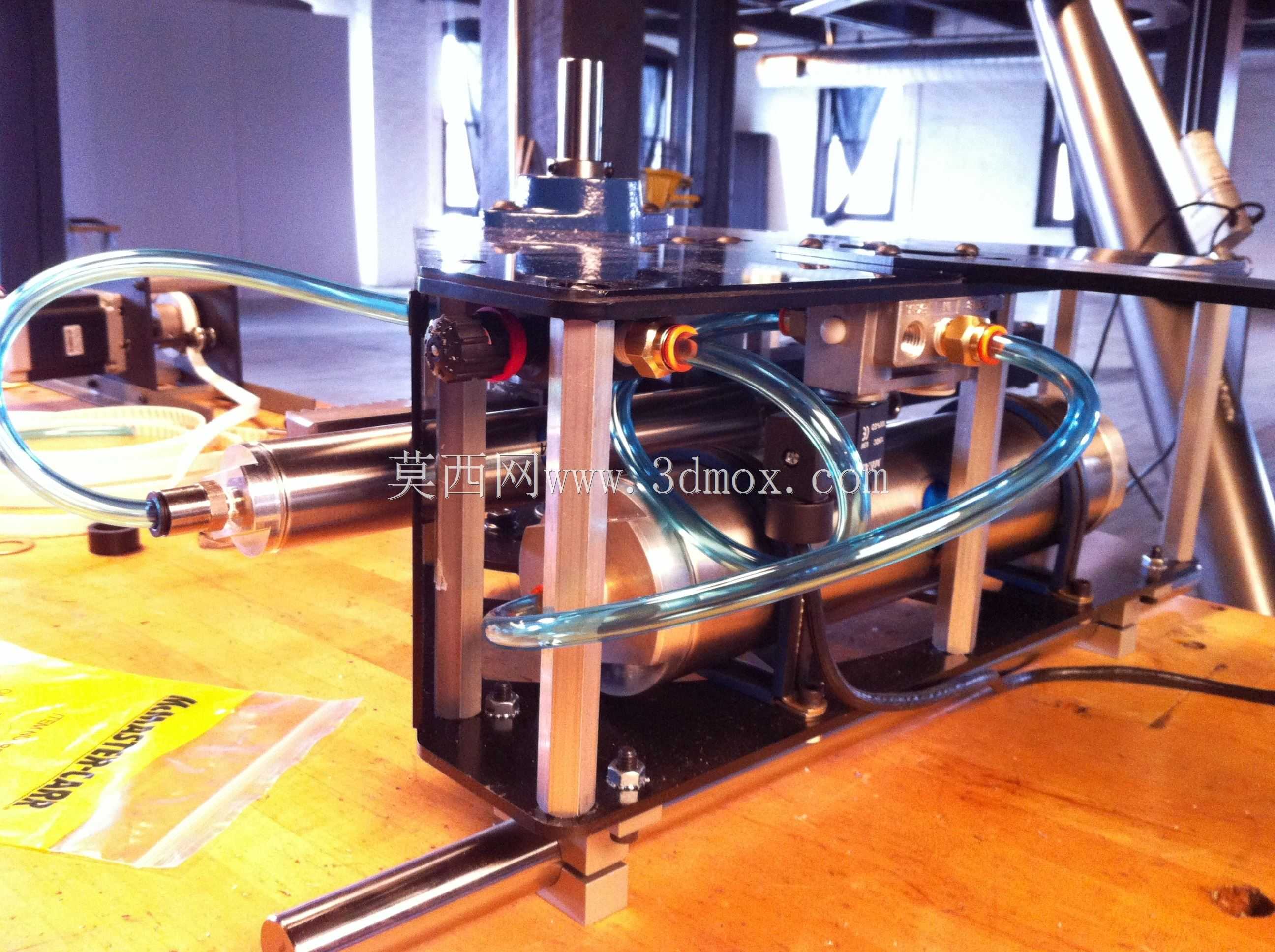

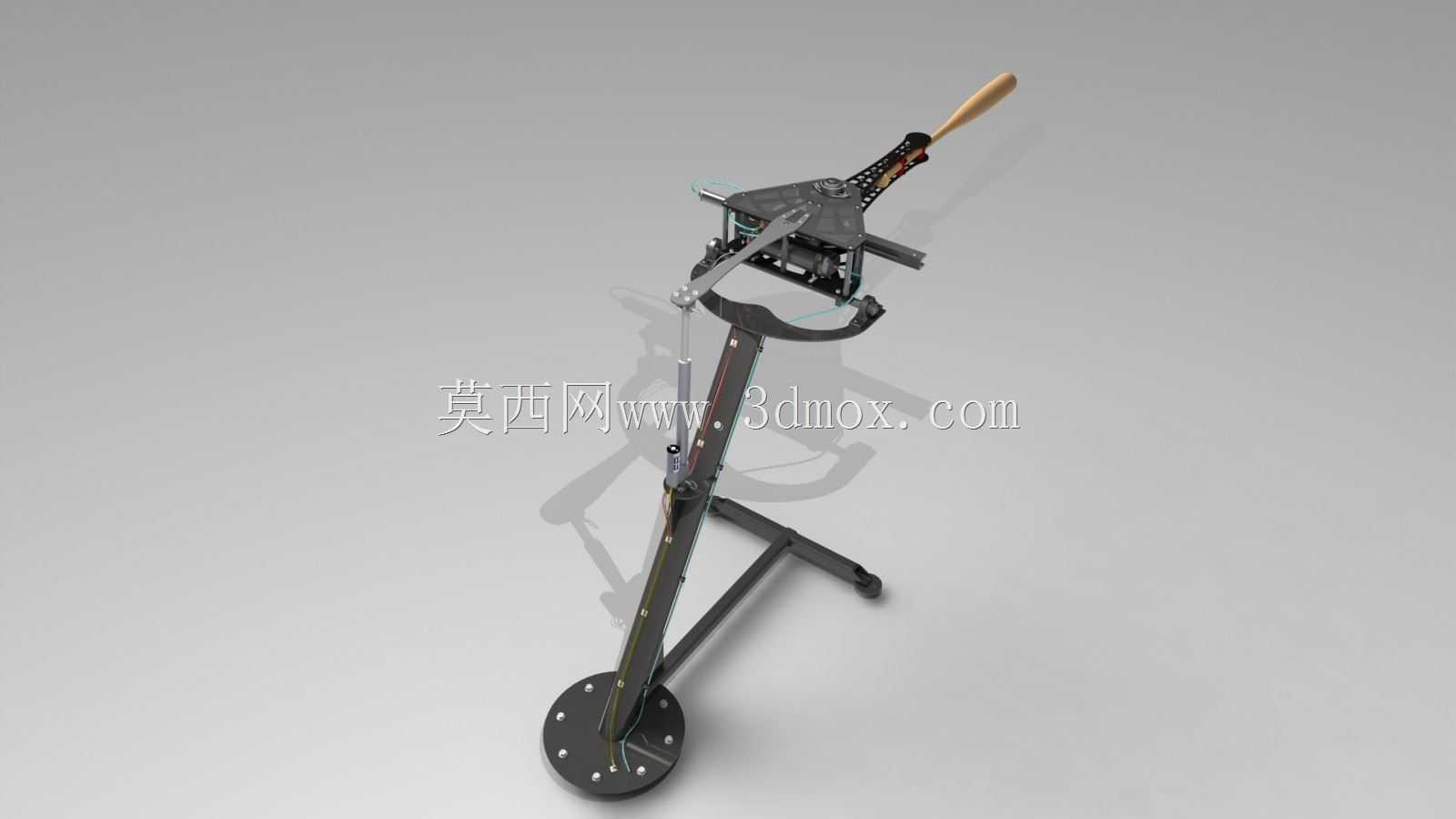

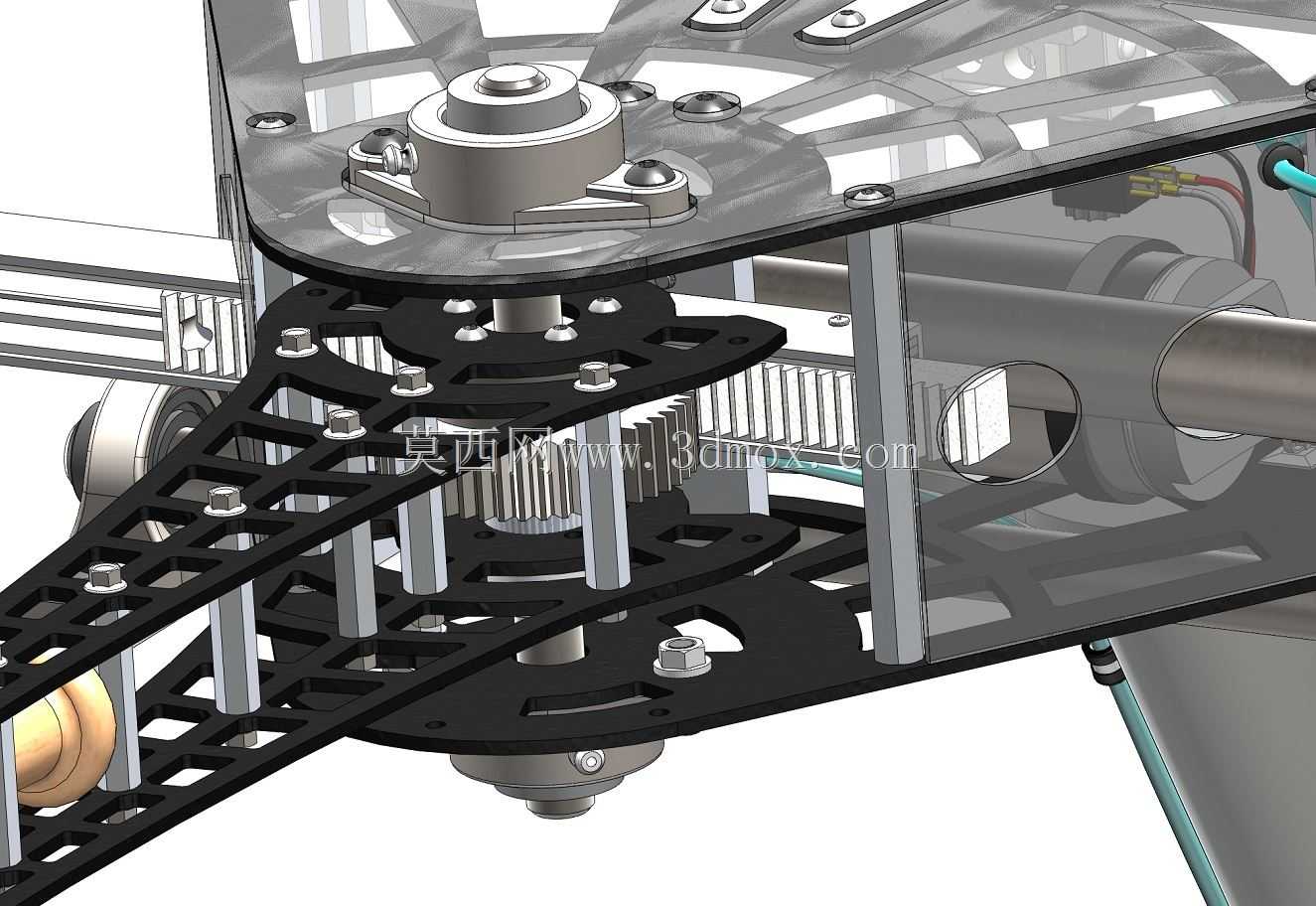

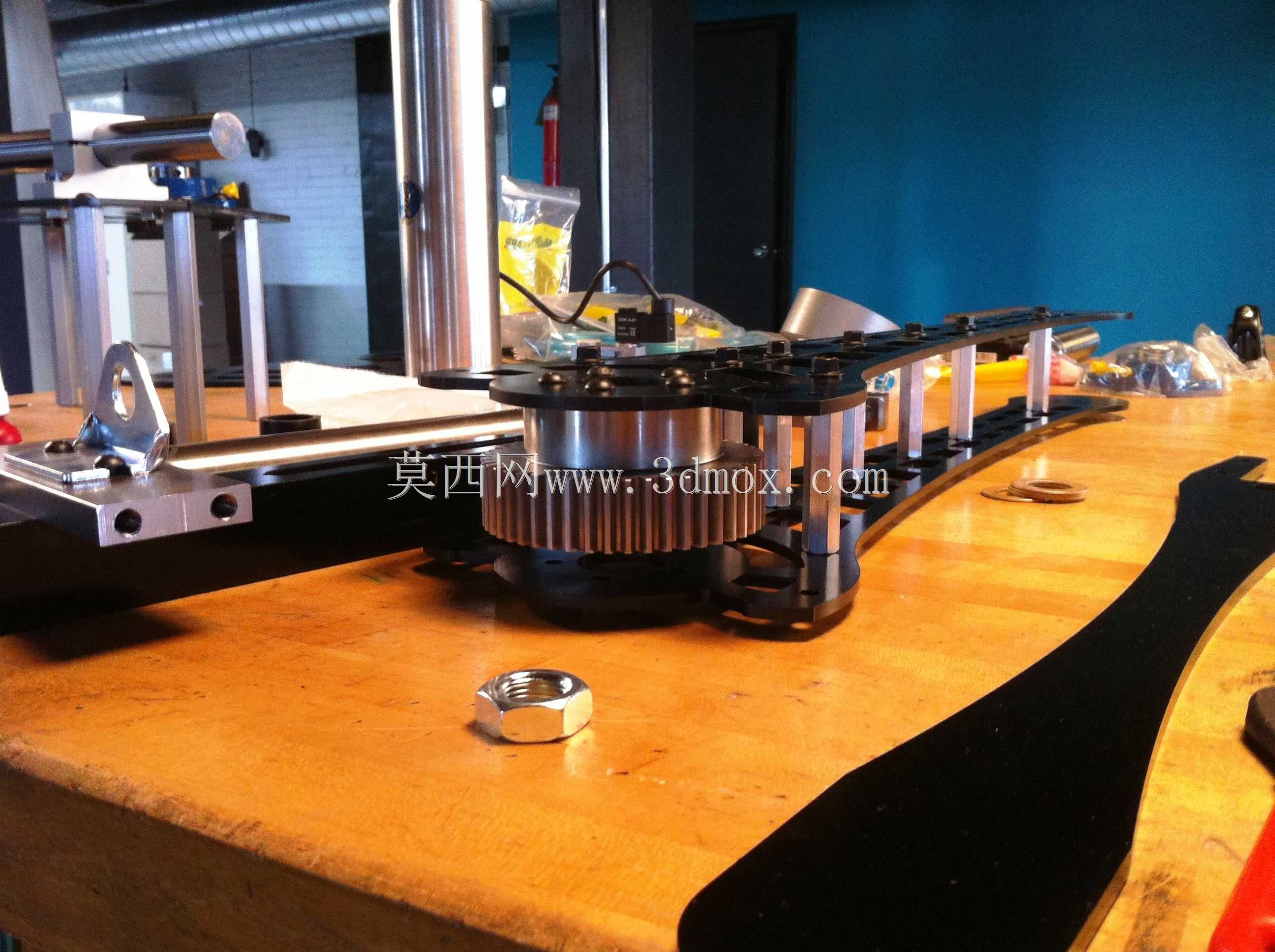

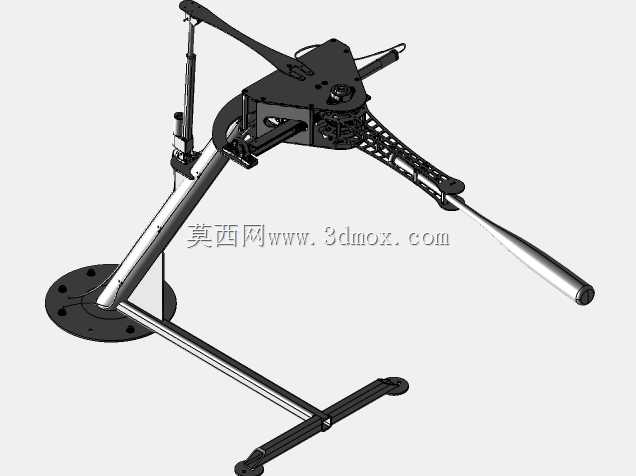

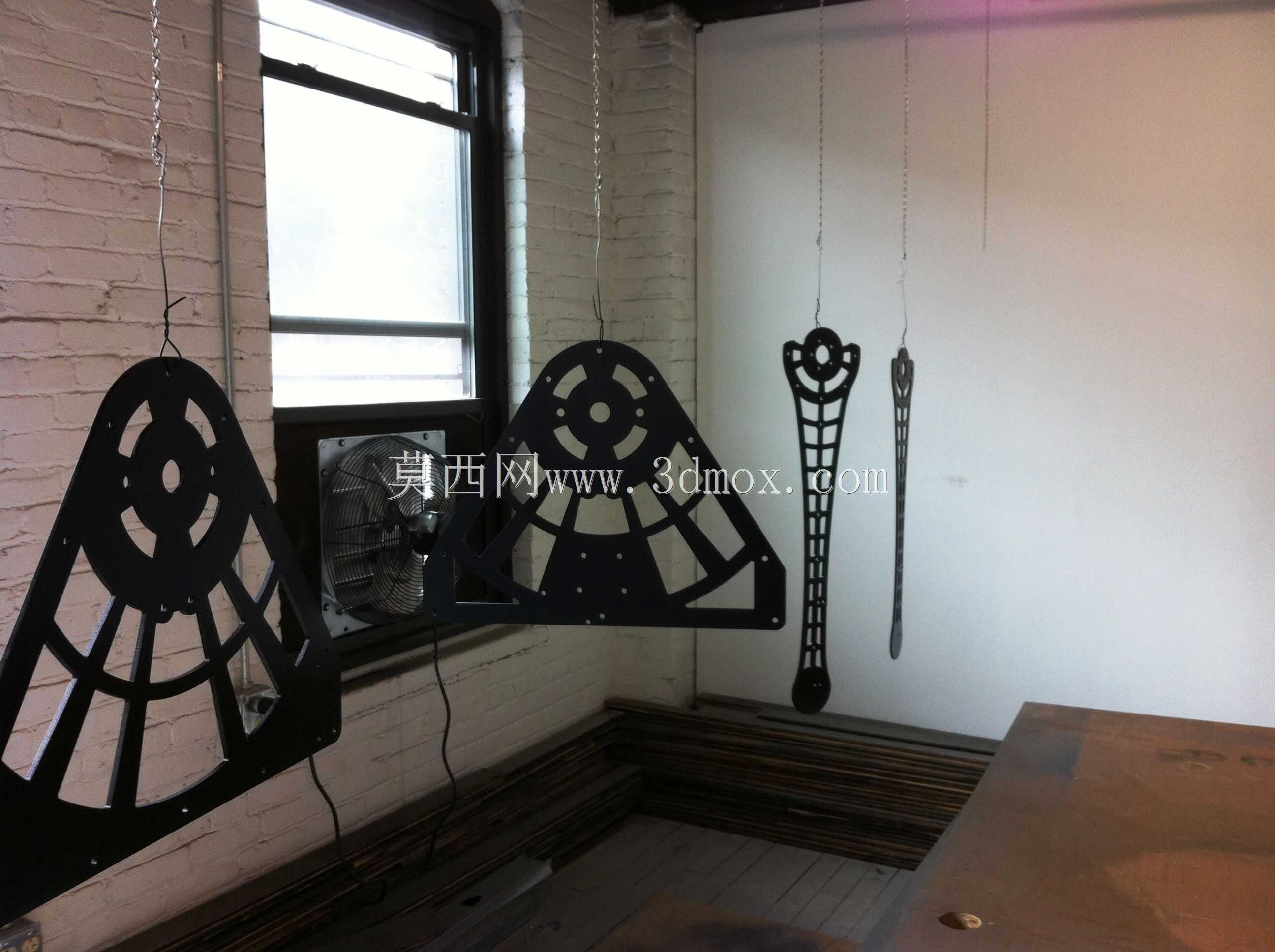

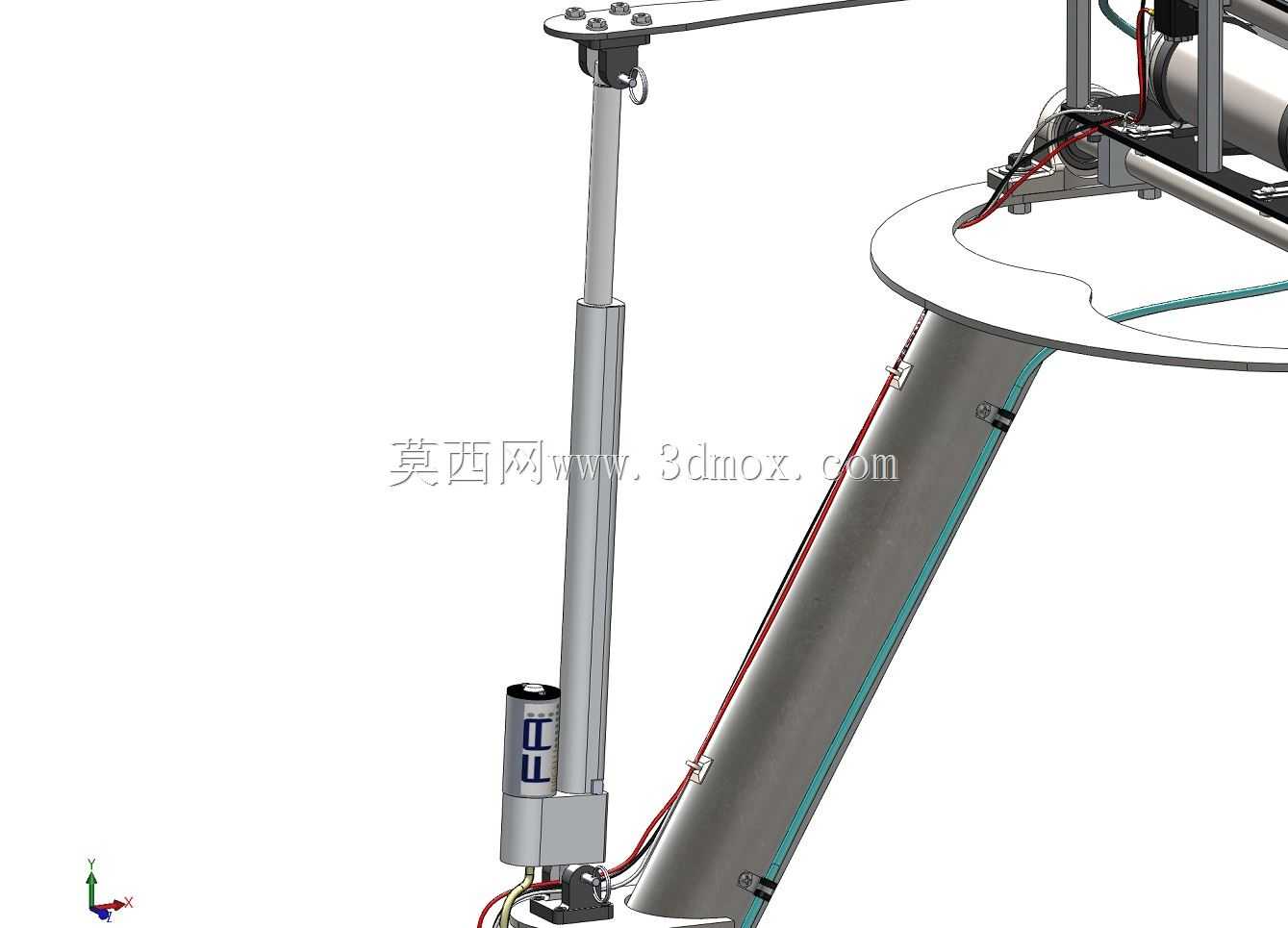

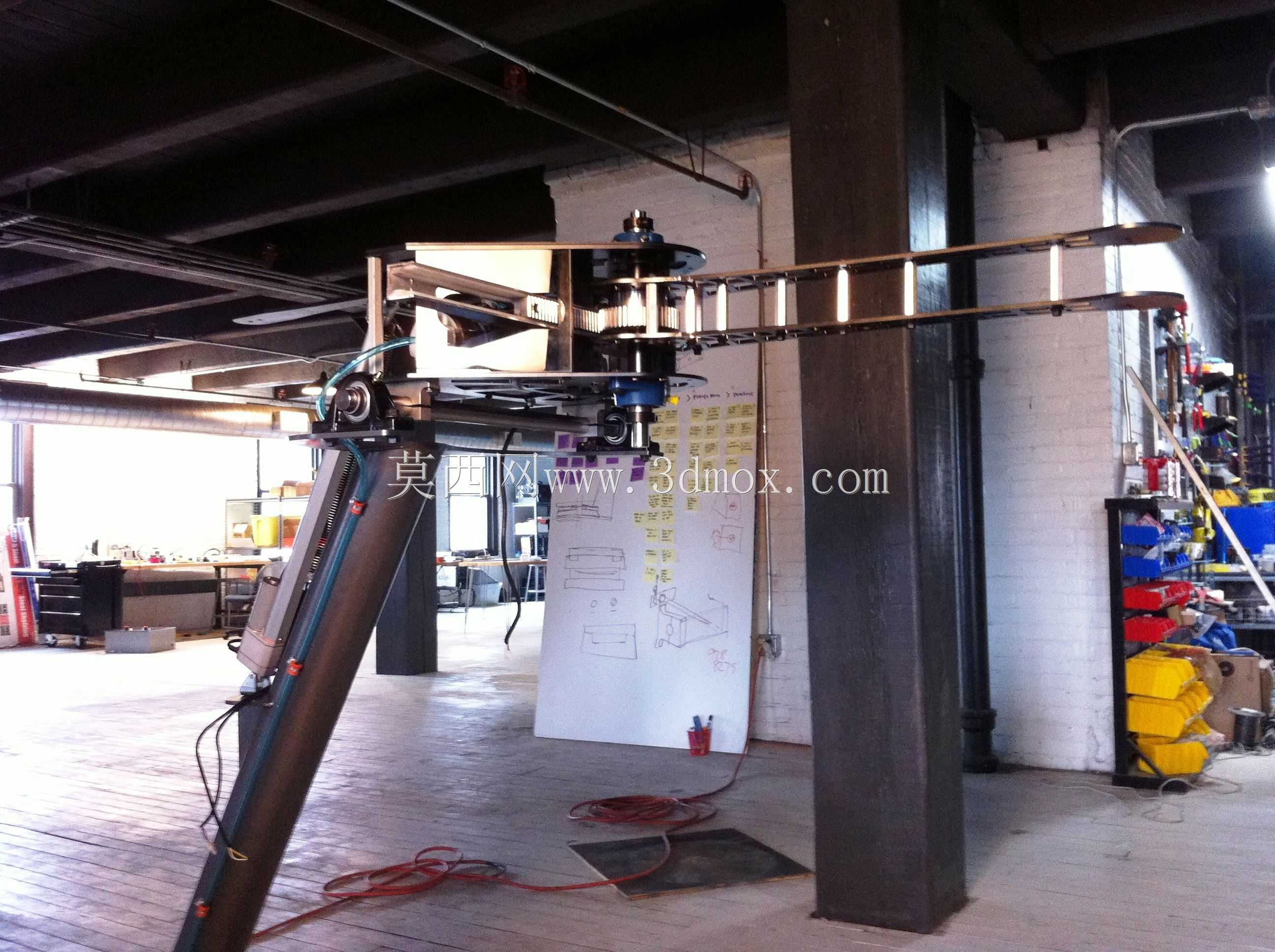

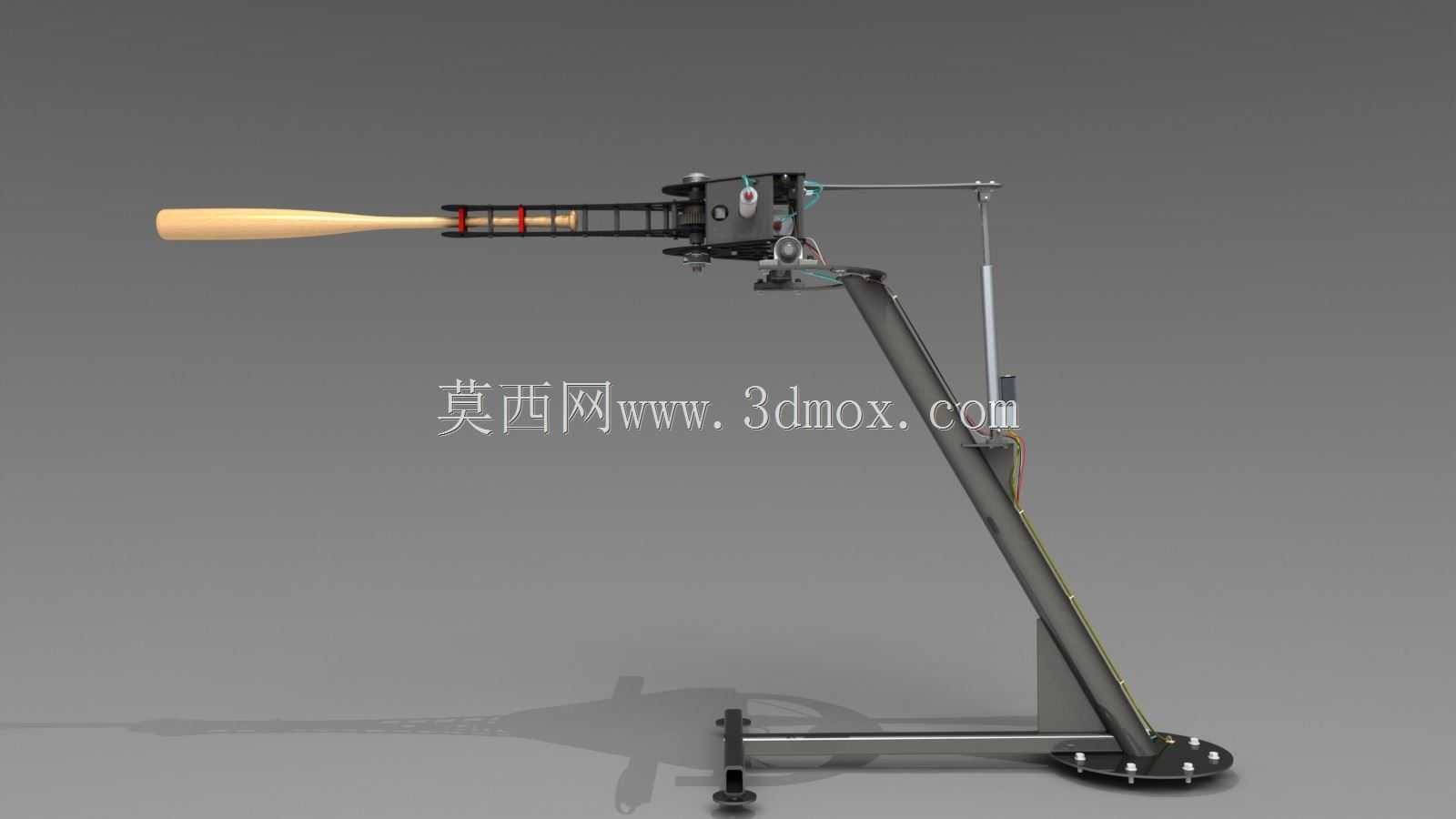

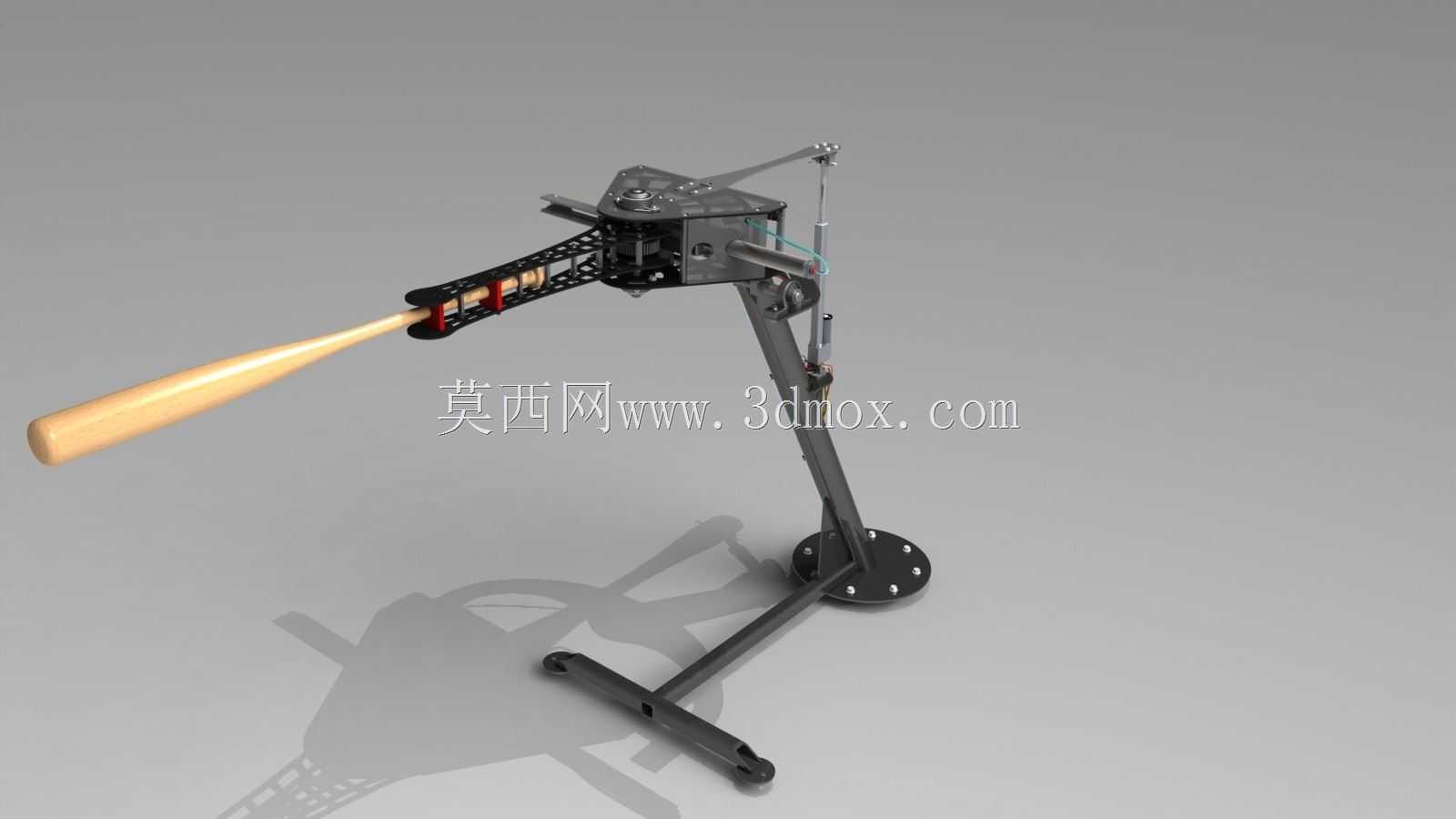

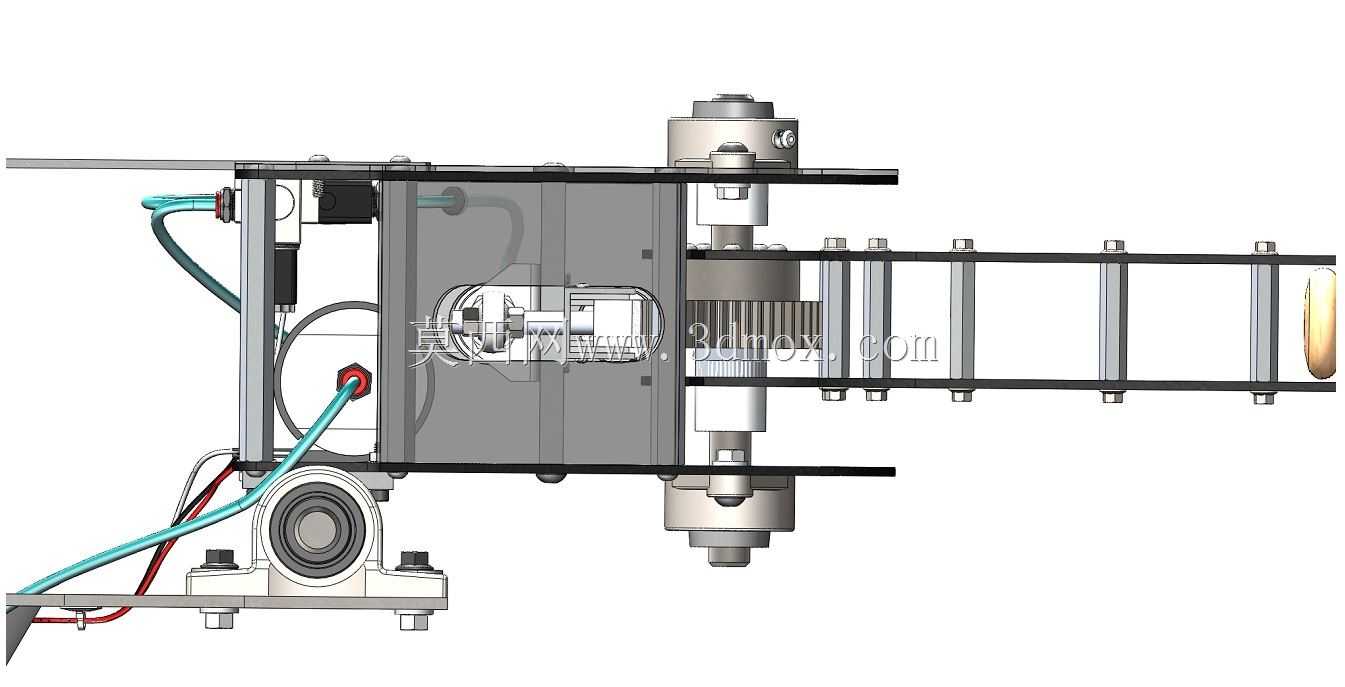

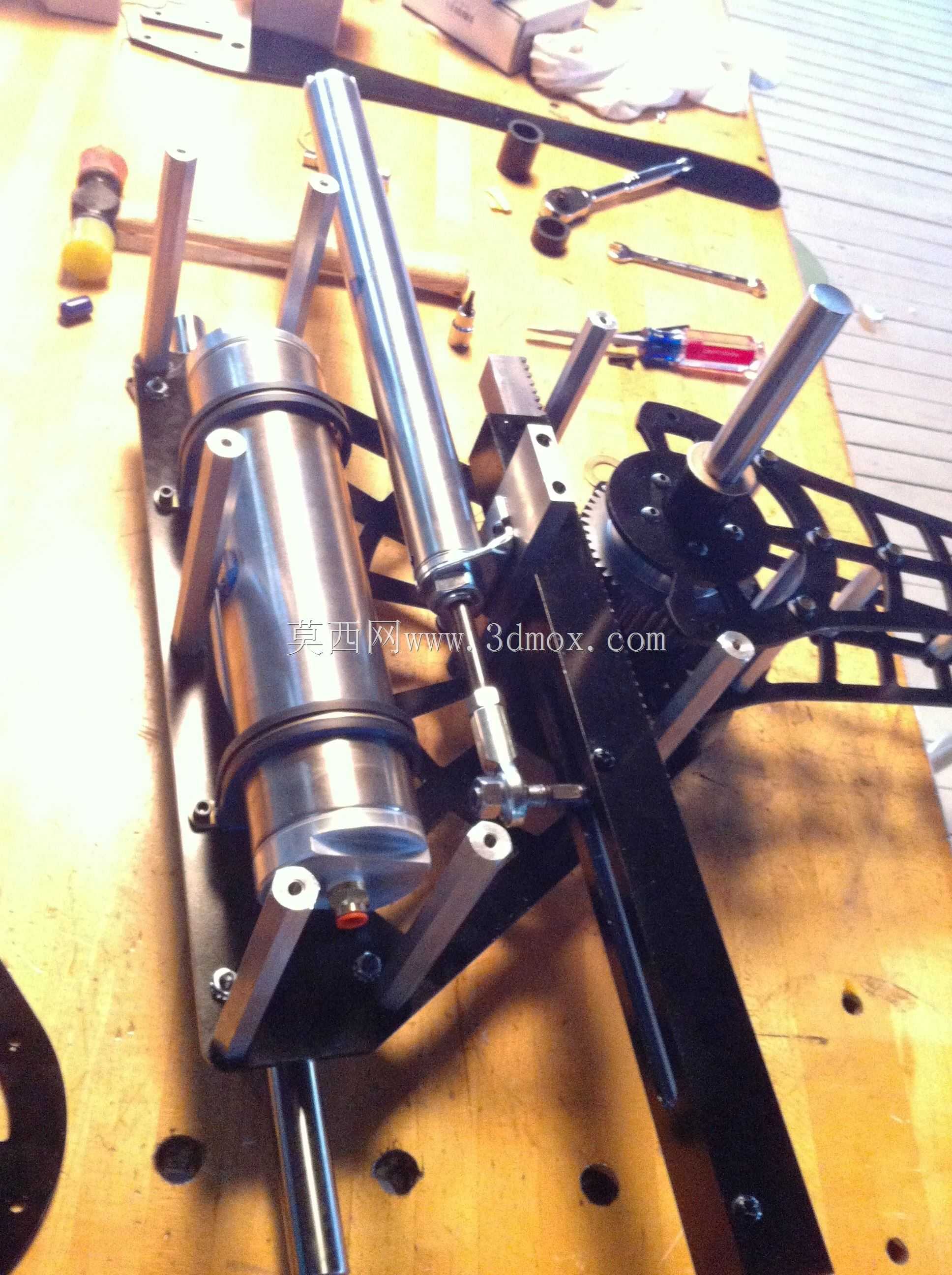

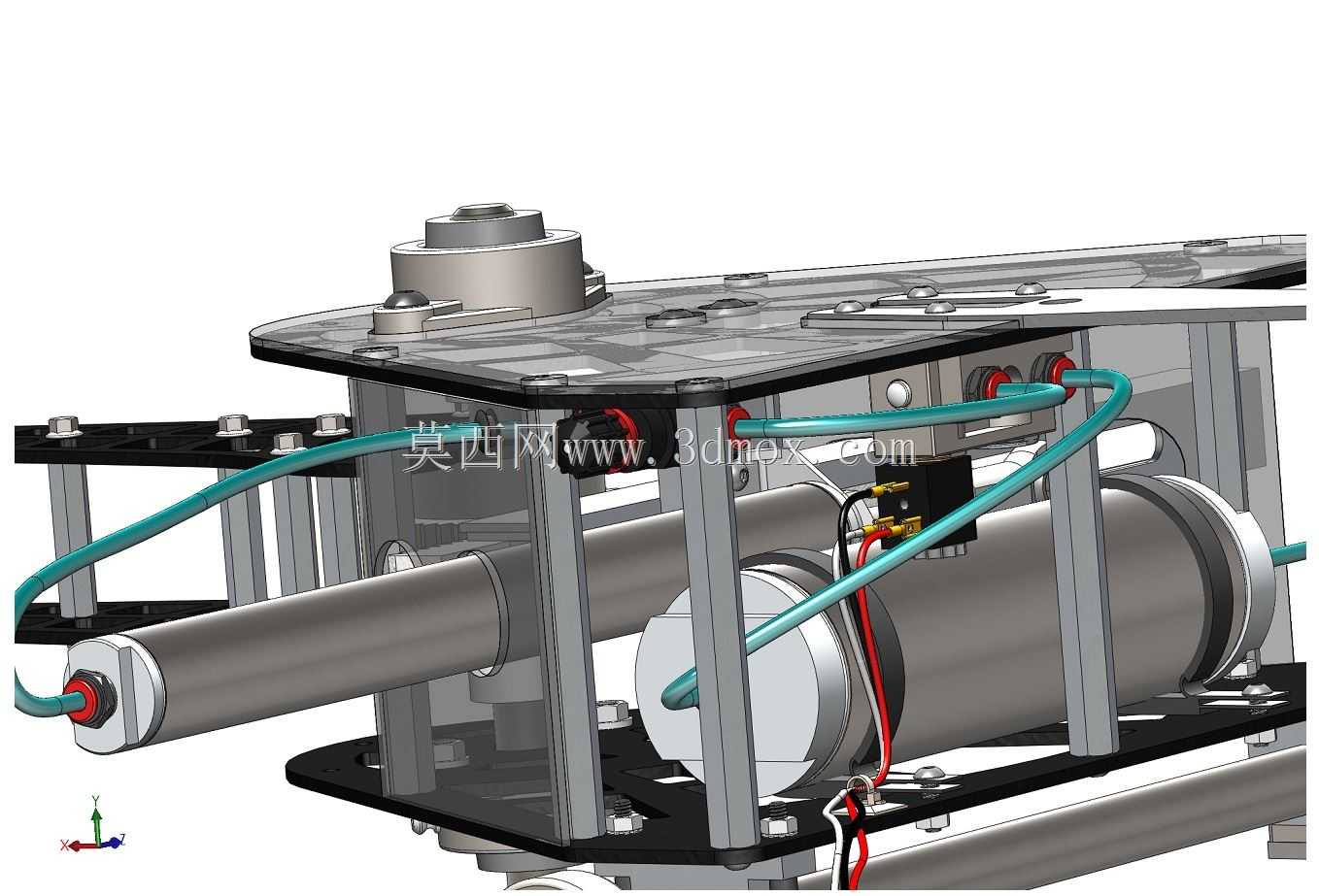

这款气动摆机主要面向球类击打测试、体育器材性能验证以及自动化击打演示场景设计，可在体育用品研发实验室、科普互动展项、工业自动化击打实训场景中稳定运行，核心用途是通过可控的回转摆动输出稳定击打力，完成棒球类器材的耐冲击性能测试、击打轨迹模拟，也可经过参数调整适配不同规格棒垒球的击打动作复现，替代人工完成高频率、高一致性的击打测试作业。设备核心功能依托气动驱动与齿轮齿条传动配合实现，动力端采用双作用气缸作为行程末端制动的动力源，也可根据使用需求替换为带弹簧复位的单作用气缸，适配不同的击打力度与回程速度要求；传动部分通过小齿轮与齿条的啮合，将气缸的直线往复运动转化为摆臂的回转摆动，传动间隙经过设计阶段的公差匹配控制，保证摆臂回转过程无明显卡顿，击打动作的重复定位精度可满足常规测试需求。设计阶段围绕转动惯量匹配做了针对性优化，根据不同击打力度要求，可通过调整摆臂配重块的安装位置改变整体转动惯量，无需更换核心传动部件即可覆盖多档位击打力输出；中心轴处设置电动致动执行器，可驱动整个摆臂总成绕中心轴转动，灵活调整摆臂的初始回转面角度，适配不同高度、不同方位的击打点位需求，无需重新拆装固定底座即可完成击打角度的快速调整。外形结构采用倾斜式支撑臂设计，底部为圆形法兰式安装底座，底座上均匀分布多个固定安装孔，可通过膨胀螺栓或压块固定在混凝土地面或钢制工作台面上，安装边界需预留摆臂左右回转的安全空间，支撑臂内部预留气动管路与控制线缆的走线槽，所有外露管路均做防摆动固定，避免摆臂高速回转时剐蹭管线；摆臂前端设置标准装夹接口，可快速更换不同规格的球棒装夹套，适配不同直径、不同长度的测试用球棒，装夹位置带有缓冲减震垫，减少击打瞬间的反向冲击力对传动部件的损伤，延长设备整体使用寿命。
