玻璃幕墙固定用十字蜘蛛接驳配件

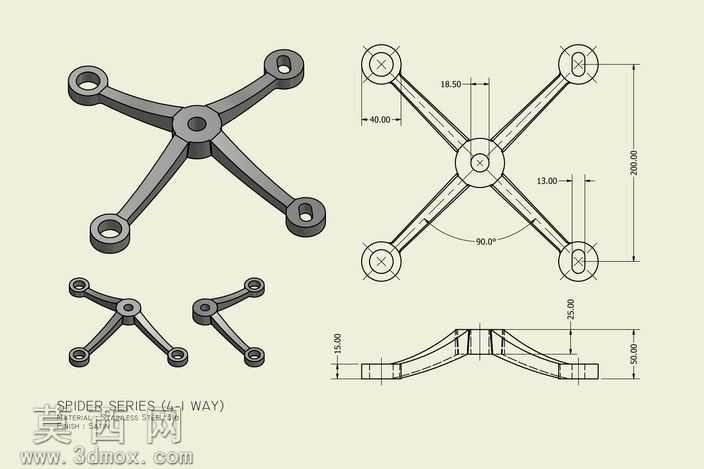

本模型为玻璃幕墙配套使用的十字型蜘蛛固定接驳配件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循点支式幕墙构件的受力逻辑与安装规范，对每一处结构细节做了精准还原。模型整体为中心对称的十字四臂结构，中心位置设置带通孔的圆形基座，作为整个配件的受力核心，四个支臂从基座向外呈90度夹角均匀延伸，支臂采用变截面流线型设计，从基座连接处向臂端逐渐收窄，同时支臂沿垂直方向带有适配安装角度的微弧弯折，既保证了结构受力的均匀传递，也兼顾了外立面安装后的视觉简洁性。每个支臂的末端均设置带沉孔的环形安装座，沉孔结构用于隐藏固定螺栓头，避免安装后突出部分影响玻璃面板的贴合度与外观平整度，安装座的孔位尺寸经过精准校准，可与常规驳接爪的连接螺栓完美适配。建模阶段对模型做了工程化细节处理，所有棱边均添加了符合五金加工要求的圆角过渡，避免尖锐边角造成的应力集中，同时也匹配实际压铸、机加工的生产工艺要求，不存在无法落地生产的非工艺结构。材质设定上选用304不锈钢作为基础材质，渲染时还原了不锈钢哑光拉丝的表面质感，对支臂的弧面、安装座的环形端面做了光影层次处理，清晰展现结构的弯折角度与各部分的厚度比例。模型附带的二维工程视图完整标注了关键尺寸，包括支臂总长度、中心基座直径、安装座孔位间距、支臂弯折高度、臂身厚度等核心参数，可直接用于生产参考。设计思路上，该配件作为管接头装配蜘蛛装载系统的组成部分，核心功能是实现玻璃面板与墙面、框架等承重结构的稳定连接，四臂对称的结构可同时固定四块相邻玻璃的角部，将玻璃承受的风荷载、自重荷载均匀传递到后部承重结构上，同时预留的安装间隙可适配玻璃安装时的微调需求，降低现场施工的对位难度，兼顾结构强度与安装便利性，适用于商业建筑外立面玻璃幕墙、玻璃采光顶、室内玻璃隔断等场景的点支式固定安装。
