乒乓球移动机器人传动连杆结构设计

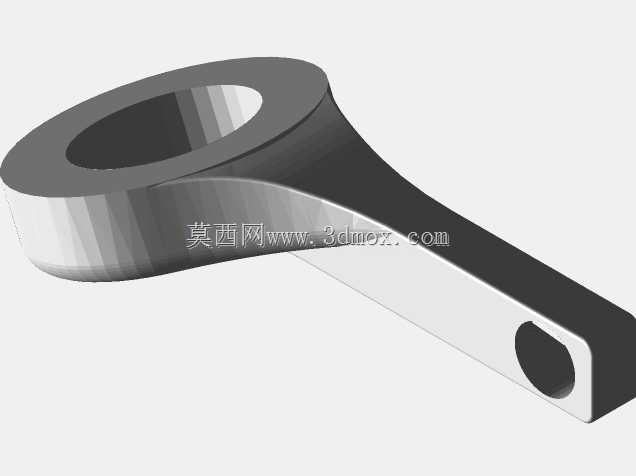

该零件是乒乓球移动机器人的核心传动连杆部件，主要应用于青少年科创教育场景下的小型移动竞技机器人整机中，承担动力传递与运动轨迹约束的核心作用，是机器人实现横向滑移、击球位姿调整动作的关键受力构件。在实际使用场景中，这类小型乒乓球移动机器人多用于科创教学实践、青少年机器人竞技赛事，能够在限定尺寸的台面上完成自主寻球、对位移动、击球推送等系列动作，而该连杆作为舵机动力输出端与行走击球执行端的连接构件，直接决定了机器人动作传递的精度与运行稳定性。从功能特性来看，该连杆一端采用大尺寸环形安装孔，用于与舵机输出轴的轴承座配合定位，能够将舵机的旋转扭矩平稳传递至杆身，另一端采用小尺寸通孔设计，用于连接末端执行摆臂，通过杆身的长度比例设计，可精准匹配舵机的旋转角度范围，将舵机的定轴转动转化为末端执行件的往复直线或摆动动作，满足机器人快速调整击球位置的动作需求。从设计思路来看，该零件充分考虑了小型3D打印加工的工艺特性，整体采用等厚薄壁加圆角过渡的结构形式，大孔端做了加厚凸台设计，避免安装锁紧时出现应力开裂，杆身与两端安装位的衔接处采用大圆弧过渡，有效降低运动过程中的应力集中问题，同时杆身侧面做了平面切边处理，既能够减轻整体零件重量，降低舵机的负载扭矩要求，也能在装配过程中提供定位基准，提升整机装配的同轴度精度。从安装边界与尺寸适配来看，该零件大端环形孔的内径适配常用微型舵机的输出轴承外径，安装后与舵机端面的贴合间隙控制在0.2mm以内，避免转动过程中出现窜动；小端安装孔的孔径匹配标准M3紧固螺丝，能够与末端摆臂形成间隙配合的铰接结构，保证摆动动作的顺滑无卡滞；整体杆身长度经过运动学仿真校核，在舵机0-180度的转动范围内，末端执行件的移动行程刚好覆盖乒乓球台单侧边的对位调整距离，不会出现超程干涉问题，同时零件整体厚度控制在8mm以内，安装后不会与机器人底盘的走线槽、电池安装位产生空间干涉，完全适配小型移动机器人紧凑的内部布局要求。该结构在保证结构强度满足使用需求的前提下，最大限度压缩了零件自重，能够有效降低舵机负载，提升机器人的动作响应速度，同时简单规整的外形也降低了加工难度，非常适合科创场景下的快速打样与迭代优化。
