1A125VAC带安装支架止动微动开关结构

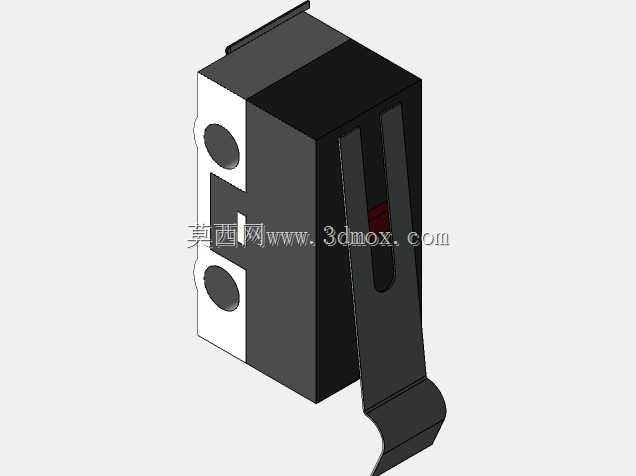

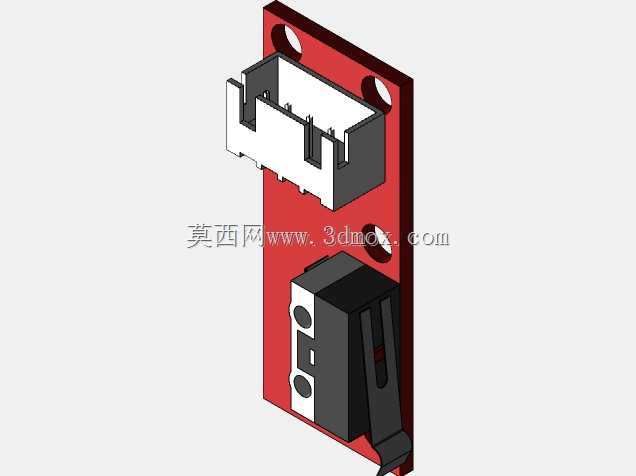

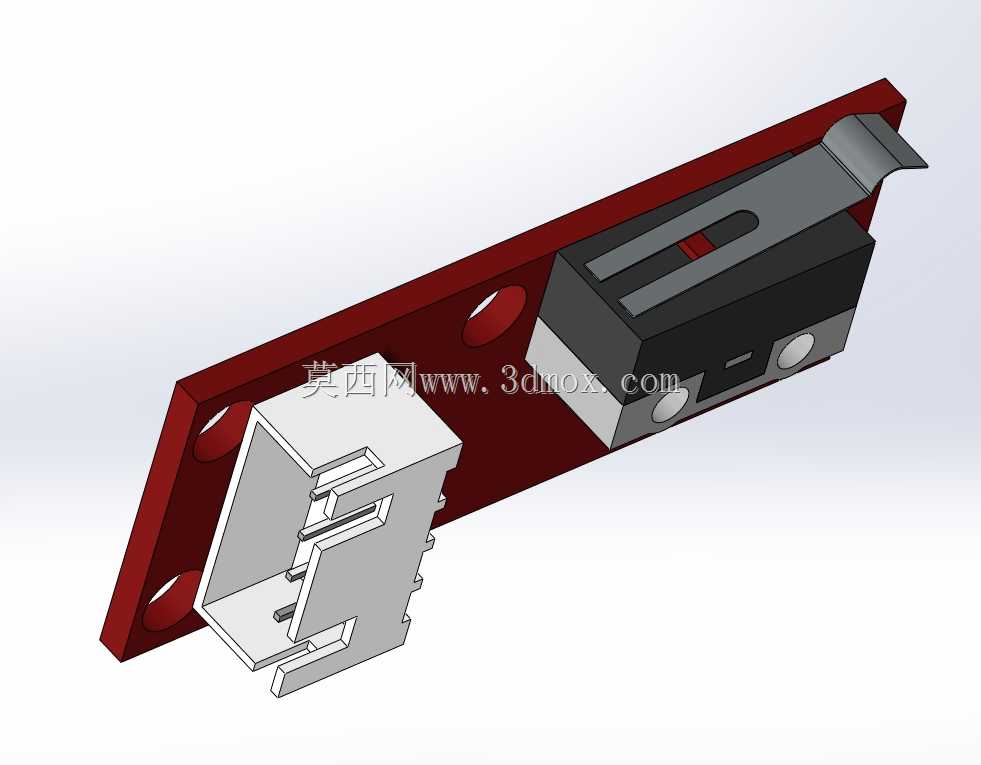

这款止动微动开关主要面向桌面级3D打印设备的运动限位场景设计，同时也可适配小型自动化滑台、轻工机械往复机构的位置检测需求，作为设备运动行程边界的触发检测元件，承担着机构到位信号反馈、极限位置止动保护的核心作用，能够在运动部件抵达预设位置时快速通断控制回路，避免机构超程运行引发的撞机、部件损坏问题，是小型机电设备里保障运行安全的基础电气元件。从功能特性来看，这款微动开关额定适配1A电流、125VAC的交流供电回路，触发行程短、动作响应快，触发压力处于轻触区间，不会对运动部件造成额外的运行阻力，自带的弹性触发拨片可以适配不同方向的触发接触，无论是侧向滑台碰撞还是垂直方向压合都能稳定触发信号，内部触点采用快动结构，触发时无明显信号抖动，能够给控制系统传递稳定的到位电信号，避免误判引发的设备故障。在设计思路上，这款结构没有采用微动开关裸装的形式，专门配套设计了一体化的安装固定支架，支架采用长条形板式结构，预留了三个沉头安装孔位，能够直接通过螺丝固定在设备的型材框架或者安装基板上，不需要额外设计转接固定件，降低了整机的装配复杂度；同时支架上集成了开关的定位卡槽，微动开关本体可以直接嵌入卡槽内完成定位，不需要额外打胶或者辅助固定，装配时仅需卡入即可完成开关的位置固定，装配效率更高，也能避免长期运行中开关移位导致的触发位置偏差。从安装边界来看，配套的安装支架整体为窄长形态，宽度控制在极小尺寸范围内，能够适配设备框架内的狭窄安装空间，不会占用过多的设备内部布局空间；开关本体与支架采用叠层安装布局，触发拨片的伸出位置刚好对应运动部件的触发碰撞面，安装时不需要额外调整拨片角度，只要将支架通过螺丝锁附在预设安装位，就能保证触发位置的精度，拨片的触发行程预留了足够的冗余量，即便安装存在小幅的位置误差，也能保证运动部件到位后稳定触发信号，不会出现漏触发的问题。同时支架上还设计了走线避让空间，开关的接线端可以顺着支架侧边的空间引出接线，不会和周边运动部件产生干涉，整体结构紧凑，安装便捷，能够很好适配小型机电设备内部紧凑的布局需求，在长期往复触发的使用场景下，结构强度足够，不会因为频繁碰撞出现支架变形、开关移位的问题，稳定保障设备的行程限位功能可靠运行。
