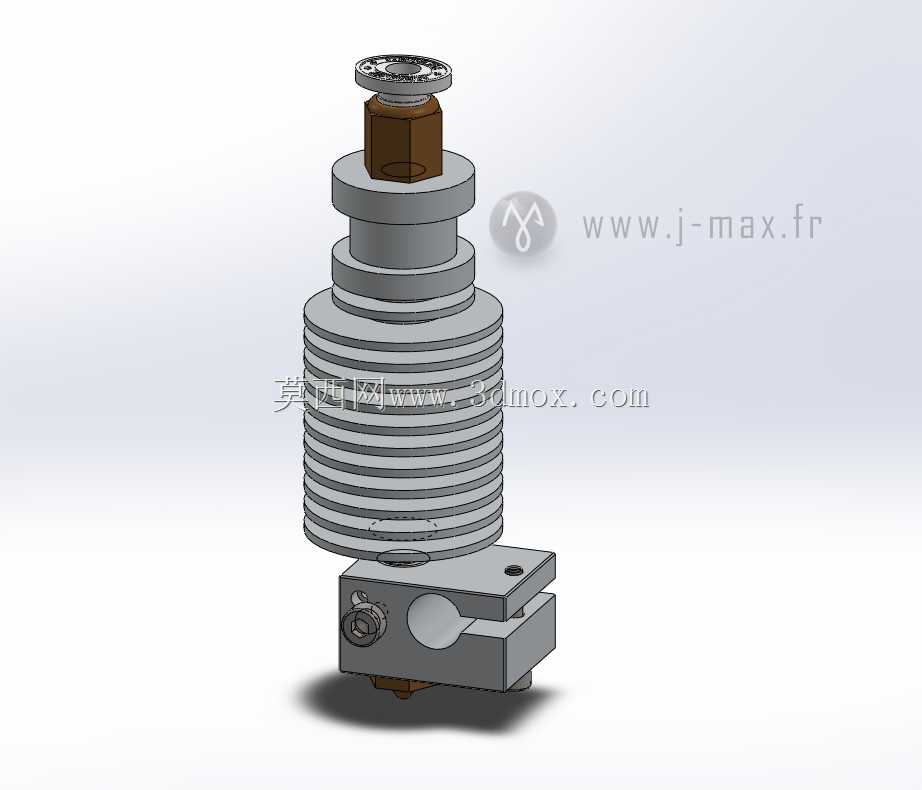

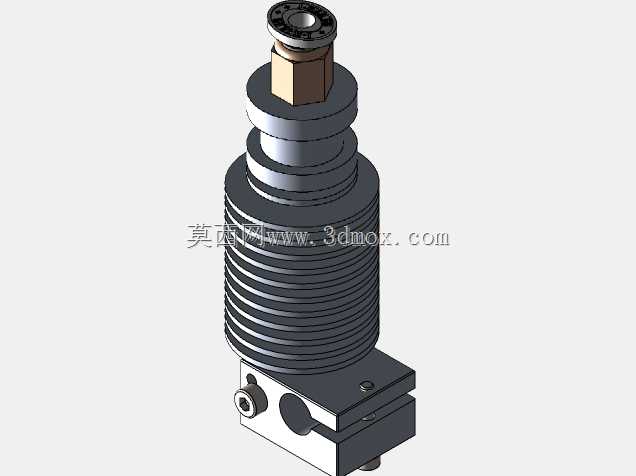

适配1.75mm耗材圆角款E3D v6挤出热端结构

这款适配1.75mm打印耗材的圆角款E3D v6热端，是FDM熔融沉积成型3D打印设备的核心熔融挤出部件，主要应用于桌面级DIY改装3D打印机、入门级商用3D打印设备的挤出系统搭建，也可作为波顿（远程）挤出架构打印设备的替换升级部件，承担耗材熔融、精准出丝的核心功能，直接决定打印过程中耗材的熔融均匀度、出丝稳定性，最终影响成型件的层间结合强度、表面精度与细节还原度。

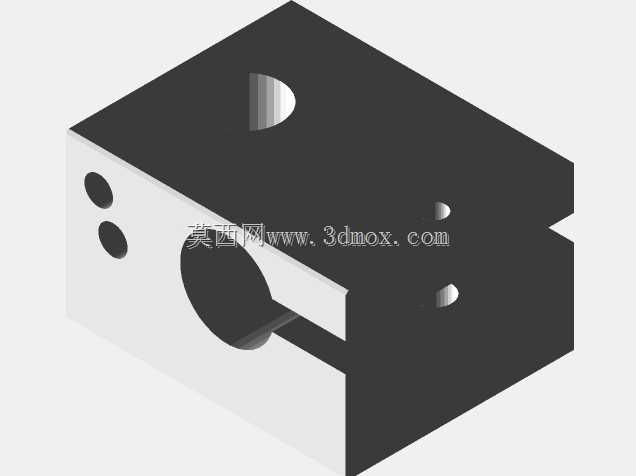

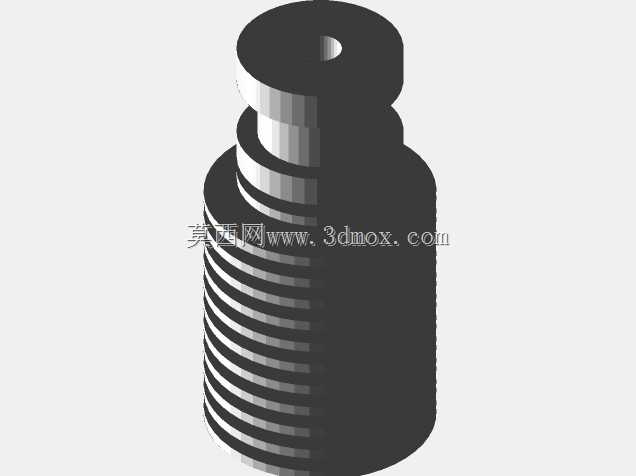

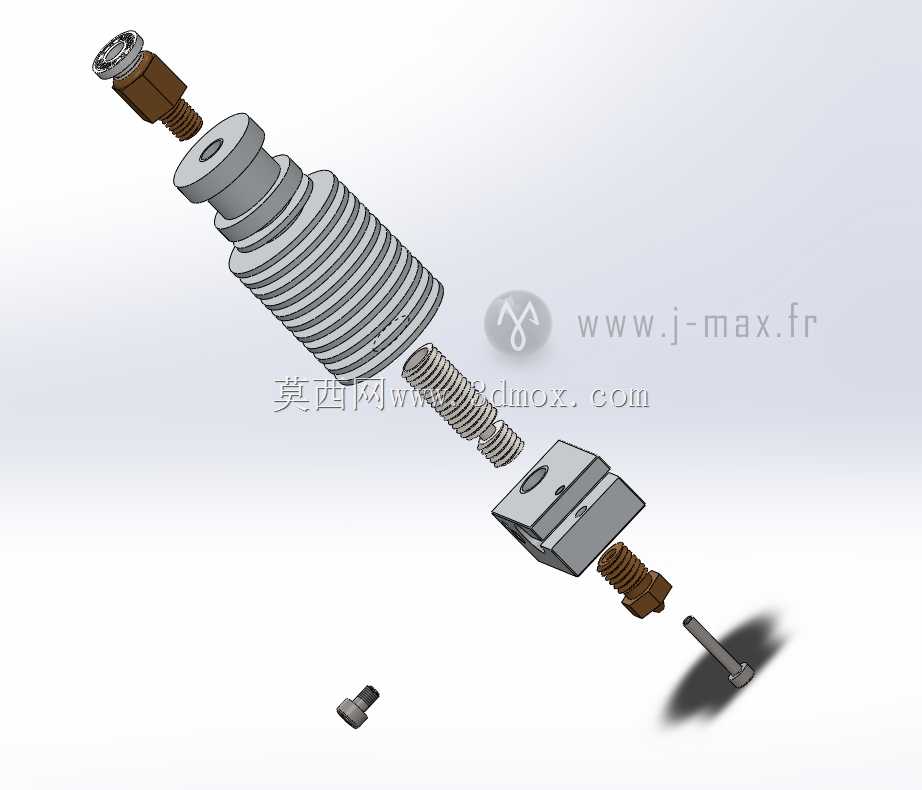

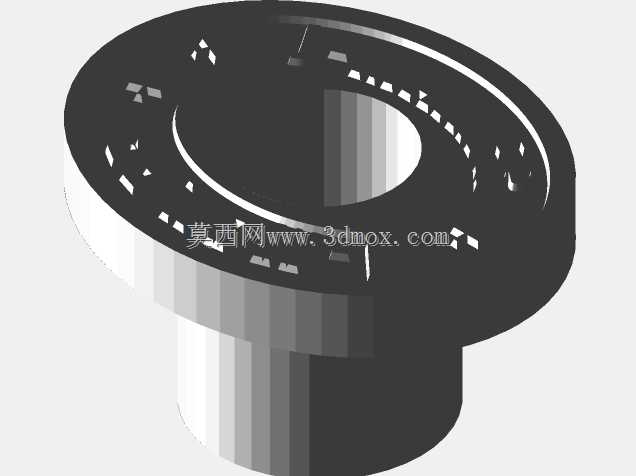

从功能特性来看，该热端针对1.75mm直径的PLA、ABS、PETG等常见熔融打印耗材做了适配优化，圆角结构设计可减少耗材进料过程的卡滞风险，搭配的4mm M5推入式接头能够与远程送料的PTFE送料管紧密配合，减少送料过程的耗材虚位、送料滞后问题，保证远程挤出架构下的送料精度。热端采用分段式结构设计，上部带散热鳍片的散热段能够通过风冷快速带走热量，避免热量向上传导导致送料管内耗材提前软化膨胀造成堵头；中部设置隔热过渡段阻断热传导路径，保证热量集中在下部的加热熔融区域；下部加热块集成加热元件与测温元件安装位，能够精准控制熔融腔温度，让耗材在腔体内均匀熔融后从指定口径喷嘴稳定挤出。

设计思路上，该结构充分考虑了桌面级3D打印设备的安装兼容性，整体采用同轴式布局，各部件沿送料轴线依次排布，既保证了送料路径的同轴度减少送料阻力，也让整体结构紧凑，适配绝大多数常规E3D热端的安装固定位，用户改装替换时无需重新设计安装支架。安装边界方面，热端整体径向最大尺寸为散热鳍片的外径，轴向总长度适配常规X轴滑车的安装空间，M5推入式接头的接口尺寸匹配市面上通用的4mm外径PTFE送料管，下部喷嘴采用通用螺纹规格，可根据打印需求更换不同口径的喷嘴，加热块的安装孔位兼容常见的加热棒、热敏电阻尺寸，无需额外定制配件即可完成组装调试。实际使用中，该热端结构能够稳定支持最高260℃左右的打印温度，满足绝大多数常见打印耗材的温度需求，圆角过渡的进料路径能够减少耗材进料时的刮削碎屑，降低长期使用后的堵头概率，提升打印过程的连续稳定性。
