3D打印机送丝用参数化重齿滚齿轮

在桌面级FDM熔融沉积成型设备的送丝系统中，送丝轮的齿形设计直接决定了耗材进给的稳定性，是影响打印成型精度的核心传动零件之一。这款重齿滚齿结构的送丝轮，针对常规光面轮、单排齿轮抓持力不足、耗材打滑的痛点做了针对性优化，整圈密布的细密滚齿能够在耗材表面形成均匀的咬合压痕，不会像尖齿结构那样啃伤耗材导致断丝，也不会因为接触面积过小出现送丝步进丢步的问题。

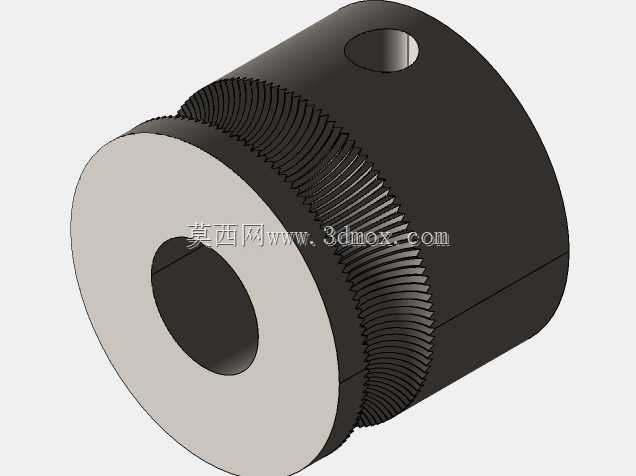

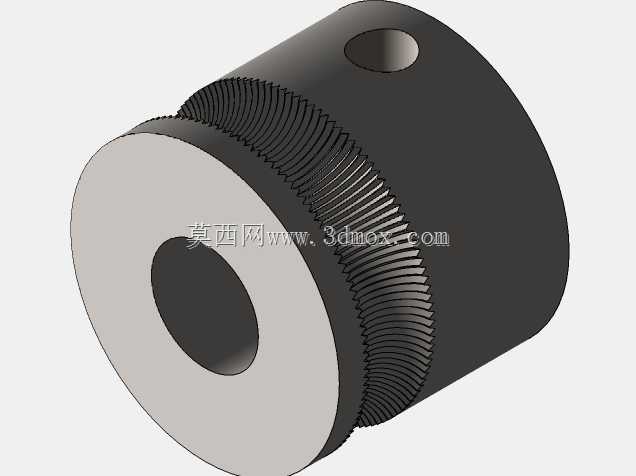

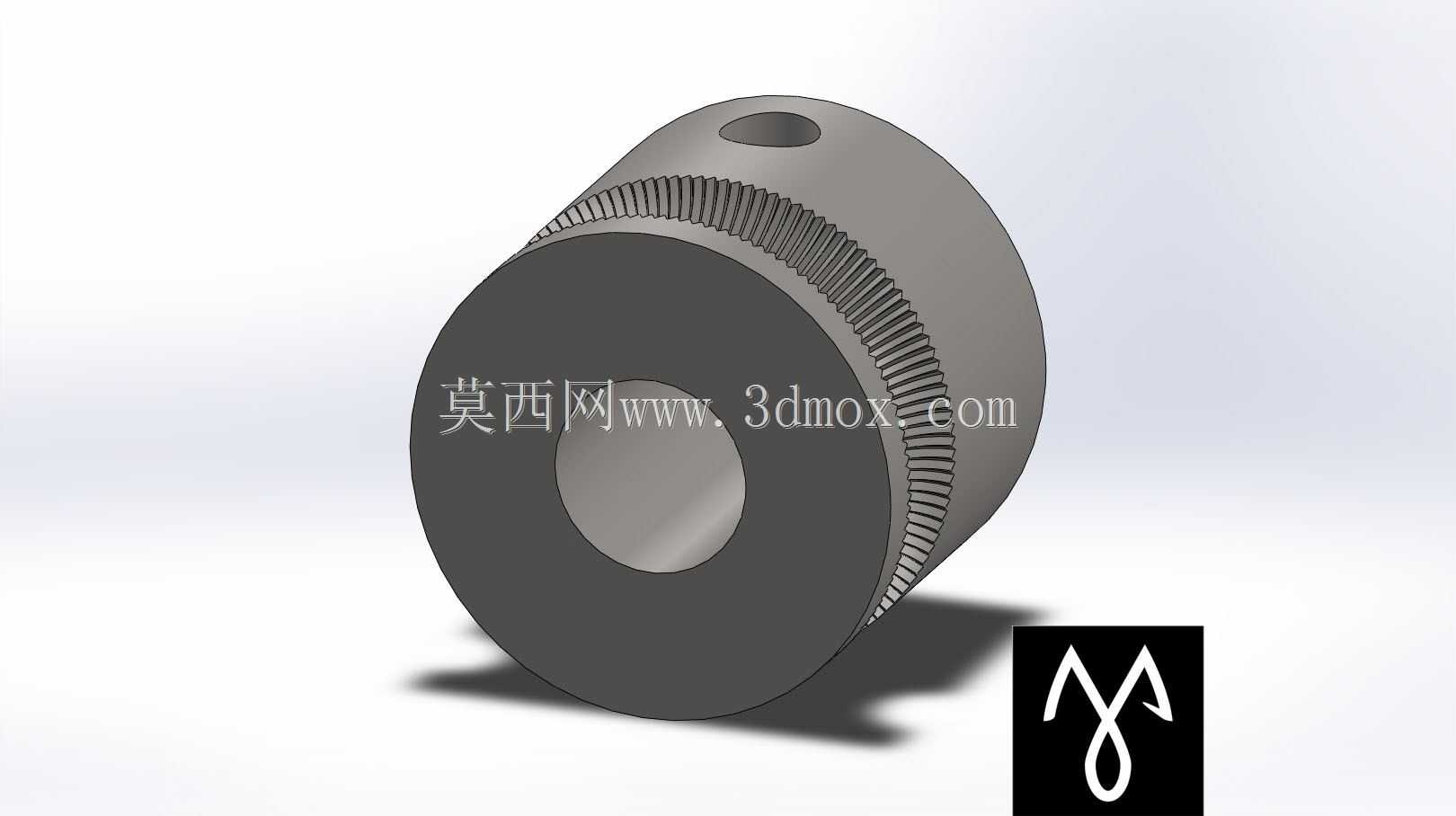

从结构设计逻辑来看，该零件采用参数化建模思路搭建，核心的齿形参数、内孔直径、轮体厚度、齿圈宽度、顶部定位孔尺寸都做了变量关联，设计人员只需要调整对应参数，就可以快速适配不同规格的耗材需求，不需要重新绘制齿形轮廓，大幅缩短同系列零件的改型设计周期。轮体整体为圆柱式结构，中间为贯通的安装内孔，用于和送丝电机的输出轴配合，内孔的公差按照基孔制间隙配合设计，既可以保证装配时的顺畅度，也能通过侧面的紧定螺钉孔完成轴向与周向的锁止固定，避免电机高速正反转时轮体出现跟转打滑的问题。轮体一端的外圆面加工整圈滚齿结构，齿高控制在合理范围内，咬合1.75mm直径耗材时的压入深度刚好能提供足够的静摩擦力，又不会过度切削耗材表面导致耗材碎屑堆积在齿缝中，长期运行也不会因为齿缝堵料出现送丝力度下降的问题。轮体非齿面的圆柱段做了光面处理，和送丝机构的导向座配合时可以起到径向支撑的作用，减少轮体转动时的径向跳动，保证送丝过程的线速度稳定。

实际应用场景中，这类滚齿送丝轮多用于近程挤出的3D打印机送丝机构，也可以通过参数调整适配远程送丝结构，在打印PLA、ABS、PETG等不同硬度的耗材时都能保持稳定的抓持力，尤其是在打印柔性耗材如TPU时，细密的滚齿可以均匀施力，避免软质耗材被齿尖挤压变形导致的送丝阻滞。安装边界方面，轮体的外径尺寸经过优化，和常规42步进电机的安装位完全兼容，不需要修改原有送丝支架的安装尺寸就可以直接替换原有送丝轮，齿圈的宽度刚好匹配常规送丝机构的耗材导向槽宽度，不会出现耗材偏移出齿面的问题。顶部的紧定螺钉孔位置和标准D型输出轴的平面位置对应，锁止时紧定螺钉刚好顶在输出轴的平面上，锁止可靠性更高，即使长时间高速往复送丝、回抽动作频繁，也不会出现轮体移位的问题。

从设计细节来看，齿形的轮廓采用了小角度的梯形齿设计，齿顶做了微小的圆角处理，避免尖锐齿顶切割耗材，齿根的圆角过渡可以减少应力集中，提升轮体的整体强度，即使在大挤出力的工况下也不会出现断齿的问题。参数化的设计框架还支持将耗材适配尺寸调整为2.85mm规格，只需要修改齿圈的咬合直径、齿高以及轮体厚度参数，就可以快速生成对应规格的送丝轮模型，不需要重新进行齿形的阵列与切除操作，对于做设备系列化开发的设计人员来说，能够大幅减少重复建模的工作量。在实际装配调试时，该送丝轮和配套的从动轴承配合间隙可以通过送丝支架的调节螺钉调整，保证耗材被压在齿面时的压力处于合理区间，压力过大容易导致耗材变形堵头，压力过小则会出现打滑，这款滚齿的齿形密度较高，在相同压力下能够提供更大的接触摩擦力，因此不需要过大的压持力就可以保证足够的送丝扭矩，能够减少从动轴承的磨损，延长送丝机构的整体维护周期。
