Reprap热端铝制固定安装板结构设计

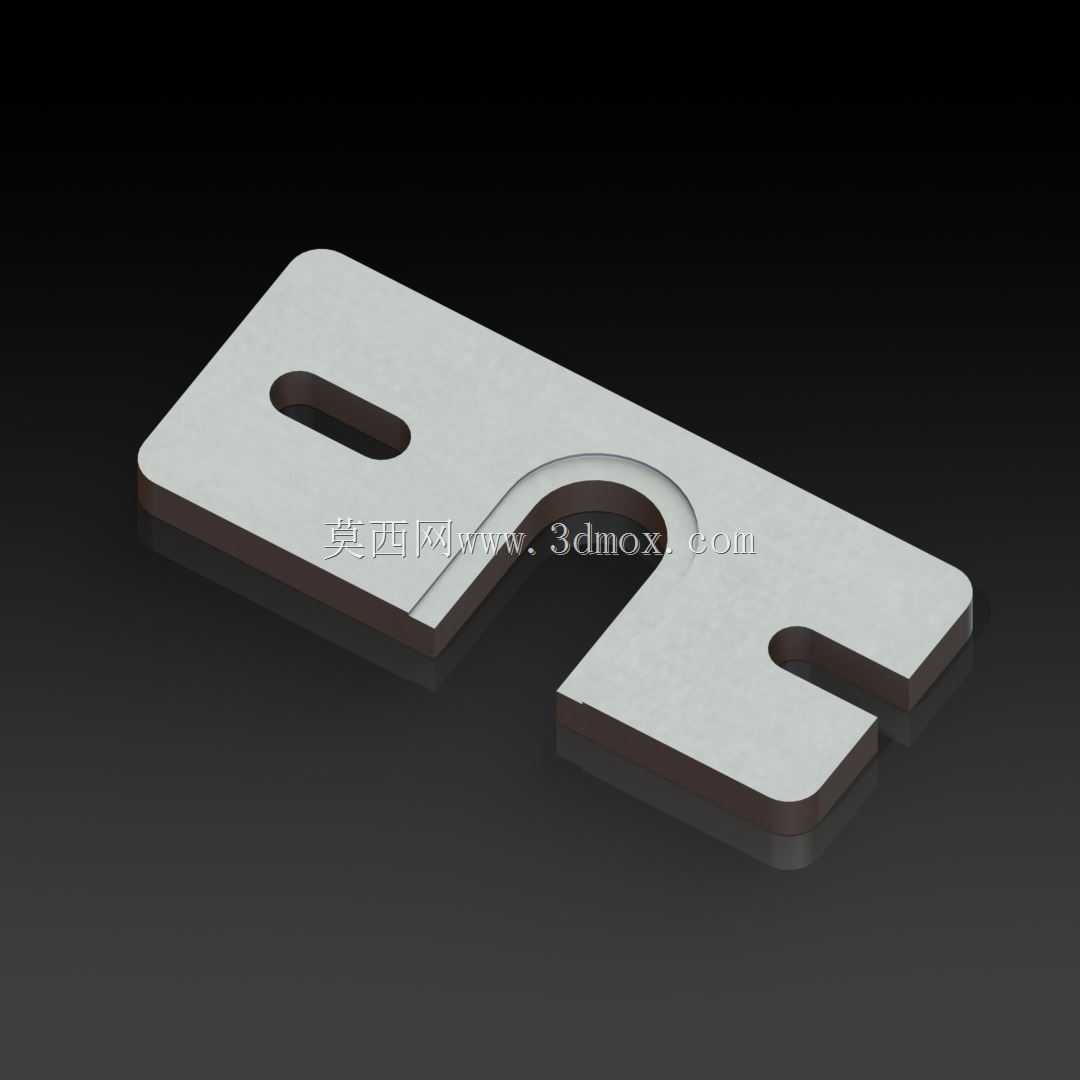

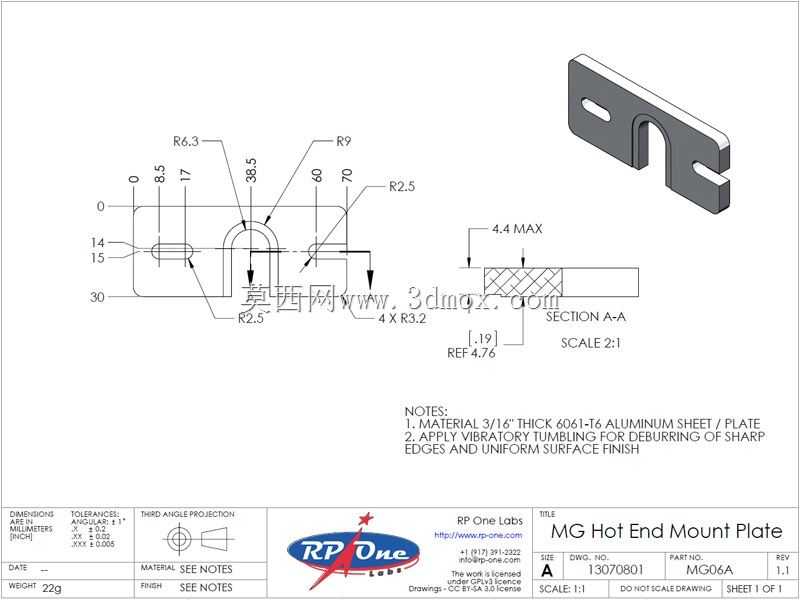

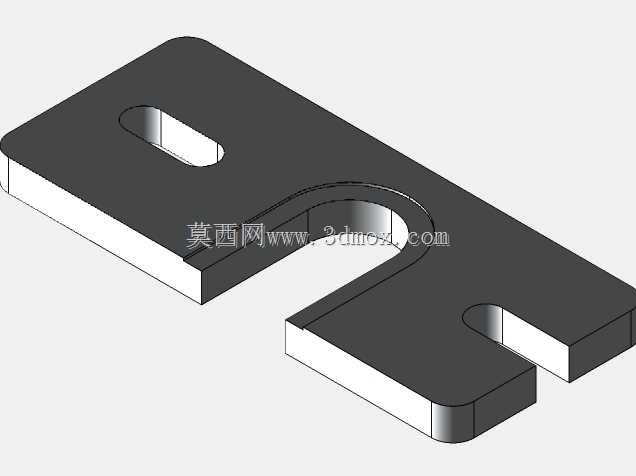

这款铝制安装板是桌面级FDM熔融沉积成型3D打印设备的核心配套结构件，主要服务于DIY组装机型以及采用Makergear J-head结构热端、普鲁萨架构热端的打印设备，承担热端挤出组件与X轴运动滑台之间的连接固定、定位校准功能，是保障热端运行稳定性、打印精度的关键承载零件。在桌面3D打印设备的实际运行场景中，热端组件需要在X轴方向做高速往复运动，启停过程会产生持续的振动与惯性冲击，同时热端工作时会向外传导一定的工作温度，这就要求安装板既要有足够的结构刚性抑制振动偏移，也要具备可靠的安装适配性来兼容不同规格的热端组件，同时还要通过合理的结构设计减少热传导对运动部件的影响。这款安装板采用铝合金作为基材，利用铝合金质量轻、刚性足、导热性适中的材料特性，既能够降低运动组件的整体负载，提升X轴运动的响应速度，也能在一定程度上分散热端传递的热量，避免热量过度集中传导至同步带、线性导轨等不耐温的运动部件。从结构设计思路来看，安装板整体采用扁平化板式结构，整体轮廓做了圆角过渡处理，既避免尖锐边角在设备组装、调试过程中造成划伤，也能减少应力集中提升板材的结构强度。板体上开设的两个长条形腰型安装孔，是针对X轴滑台的安装位设计的调节结构，安装时可以沿着腰型孔的长度方向微调安装板的前后位置，以此调整热端喷嘴与打印平台之间的平行度，补偿零件加工、组装过程中产生的位置公差，确保喷嘴能够完全贴合打印平台的工作平面，避免出现首层打印附着力不足、模型翘边等常见打印问题。板体中部的弧形避让槽，是为热端的散热鳍片、加热铝块以及进料喉管预留的安装空间，能够让热端主体嵌入到板体的安装位中，降低热端组件的整体安装高度，缩短喷嘴到运动滑台的力臂长度，减少高速运动时热端产生的晃动量，提升打印过程中喷嘴的位置稳定性。板体端部的开口式卡槽结构，是针对热端的固定锁紧设计，无需完全拆卸固定螺丝即可快速完成热端的拆装更换，降低日常维护、配件更换的操作难度。在安装边界与尺寸适配方面，这款安装板的厚度适配常规桌面3D打印机X轴滑台的安装间隙，腰型孔的孔距兼容标准2020、2040铝型材滑台的安装孔位，弧形避让槽的曲率半径匹配主流J-head热端的散热外壳直径，端部卡槽的宽度适配标准热端的固定颈部尺寸，安装后热端喷嘴的伸出长度符合常规打印平台的调平行程范围，无需额外加工修改即可直接完成组装适配。实际使用过程中，这款安装板能够有效抵消热端高速运动产生的振动，避免喷嘴出现位置偏移导致的打印层纹错位、尺寸超差等问题，同时铝合金材质的抗蠕变性能优于常见的亚克力、PLA打印安装件，长期在热端工作温度环境下不会出现形变松动，能够长期保持安装定位精度，大幅降低设备的日常调试维护频率，提升3D打印设备的连续工作稳定性。
