3D打印用齿轮传动挤出送料结构

该结构是面向熔融沉积型3D打印设备开发的近端挤出送料组件，主要应用于桌面级FDM工艺3D打印场景，负责将热塑性打印耗材稳定、精准地推送至加热喷头位置，是决定打印成型精度、出料连续性的核心功能部件。在实际打印作业中，该组件直接安装在打印喷头的移动滑台上，随喷头同步完成X、Y轴方向的轨迹运动，能够最大程度缩短耗材推送路径，减少耗材回抽时的行程误差，尤其适配柔性耗材如TPU、TPE的稳定送料，避免远端送料结构常见的耗材弯折、堵料、出料滞后等问题。

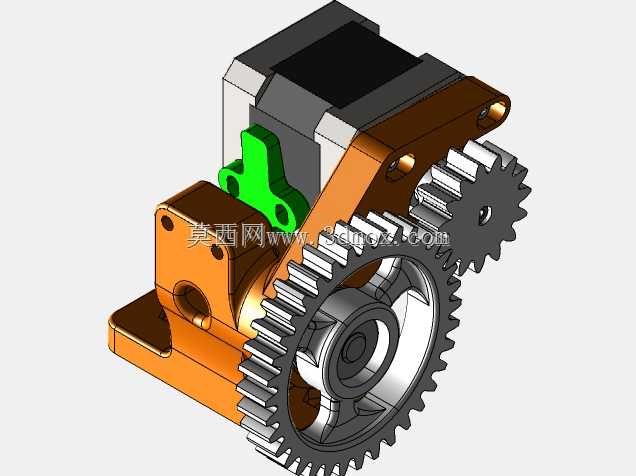

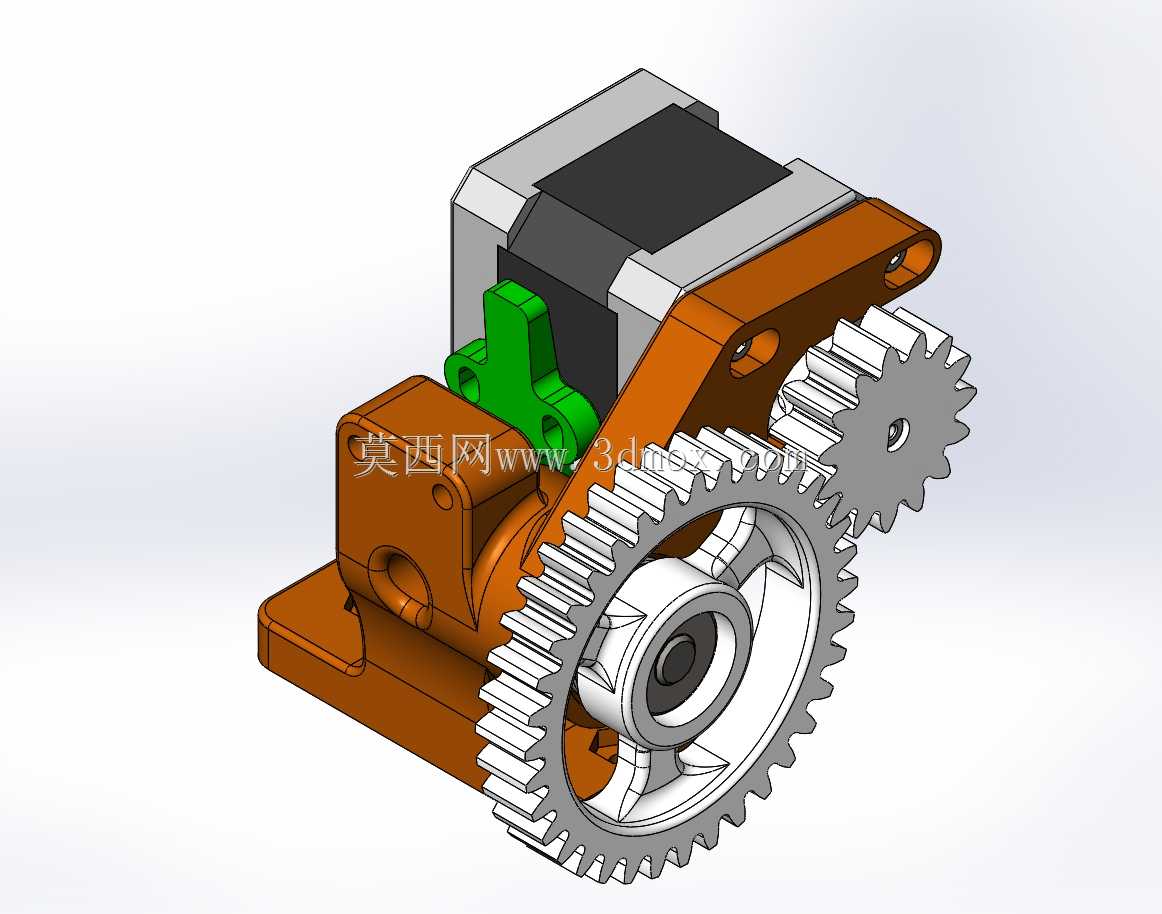

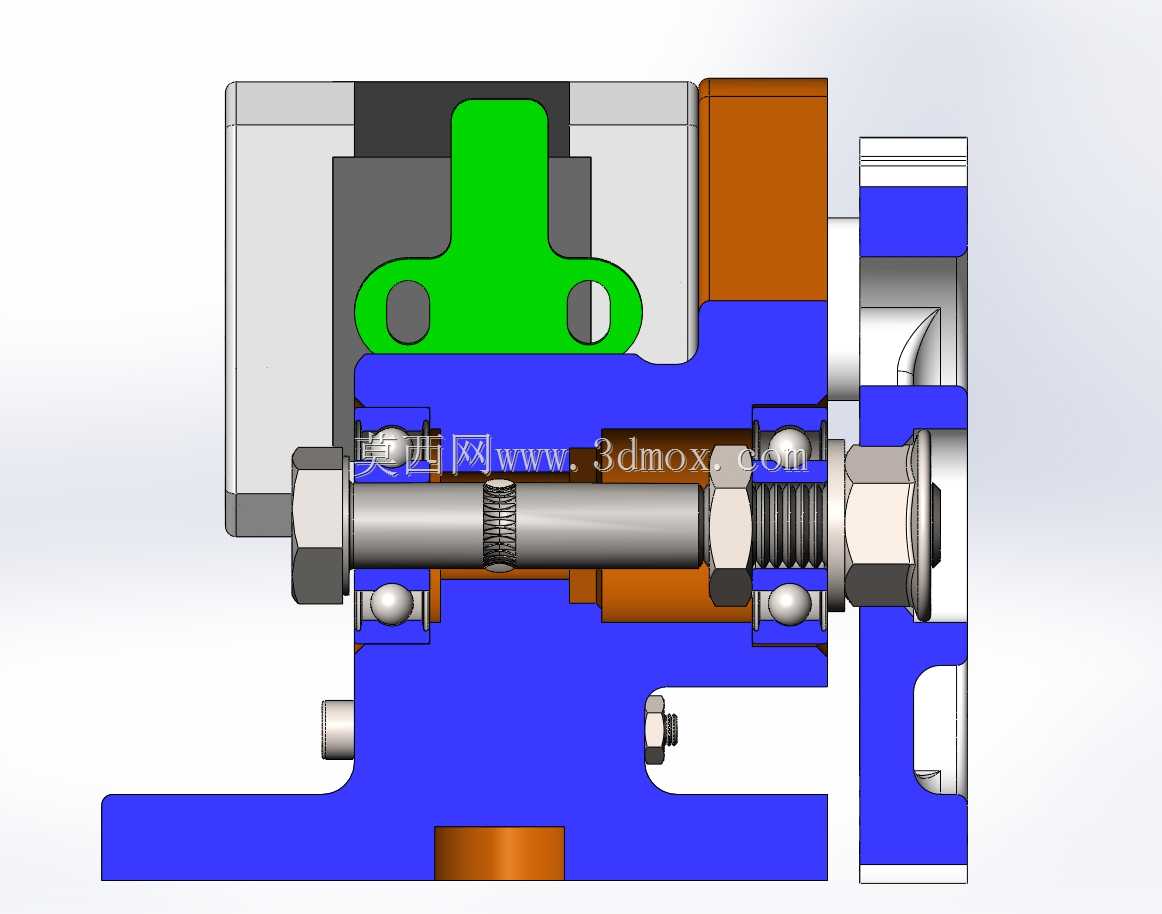

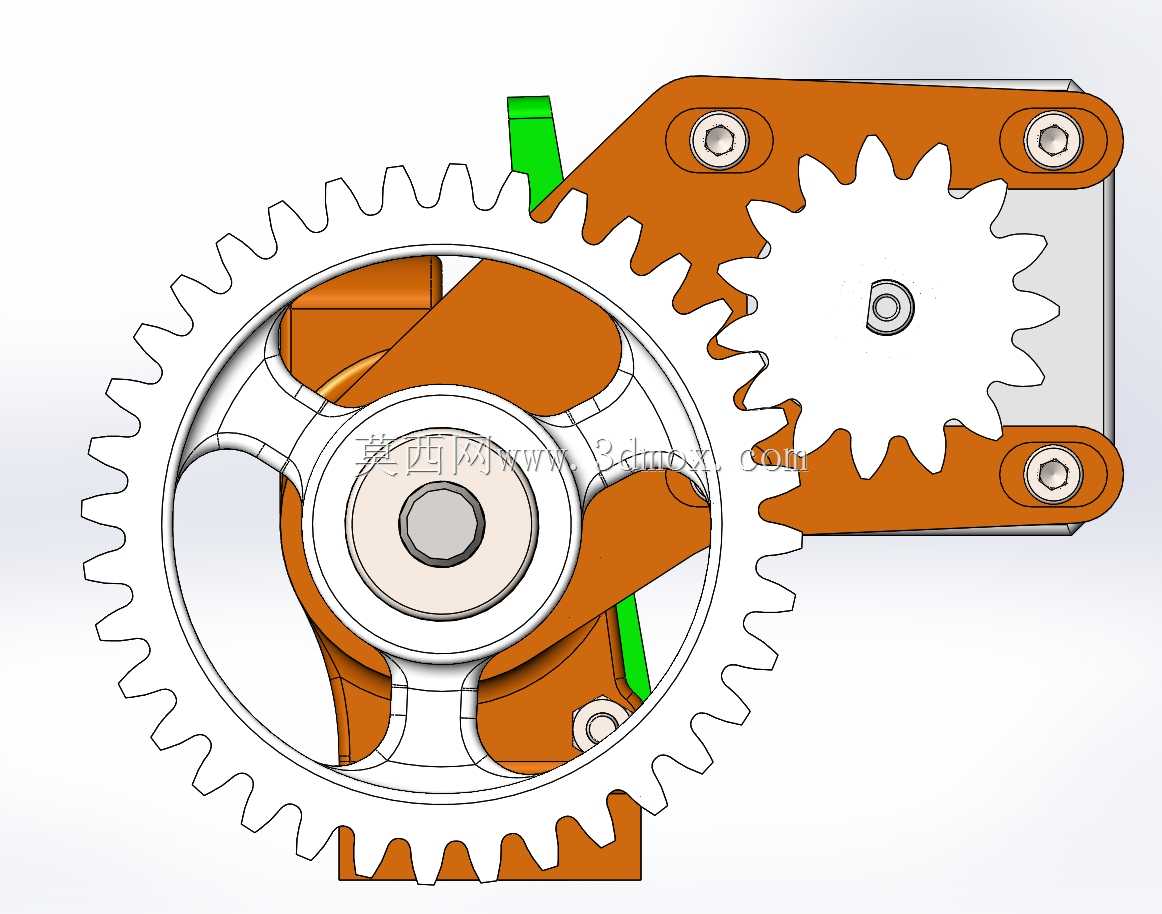

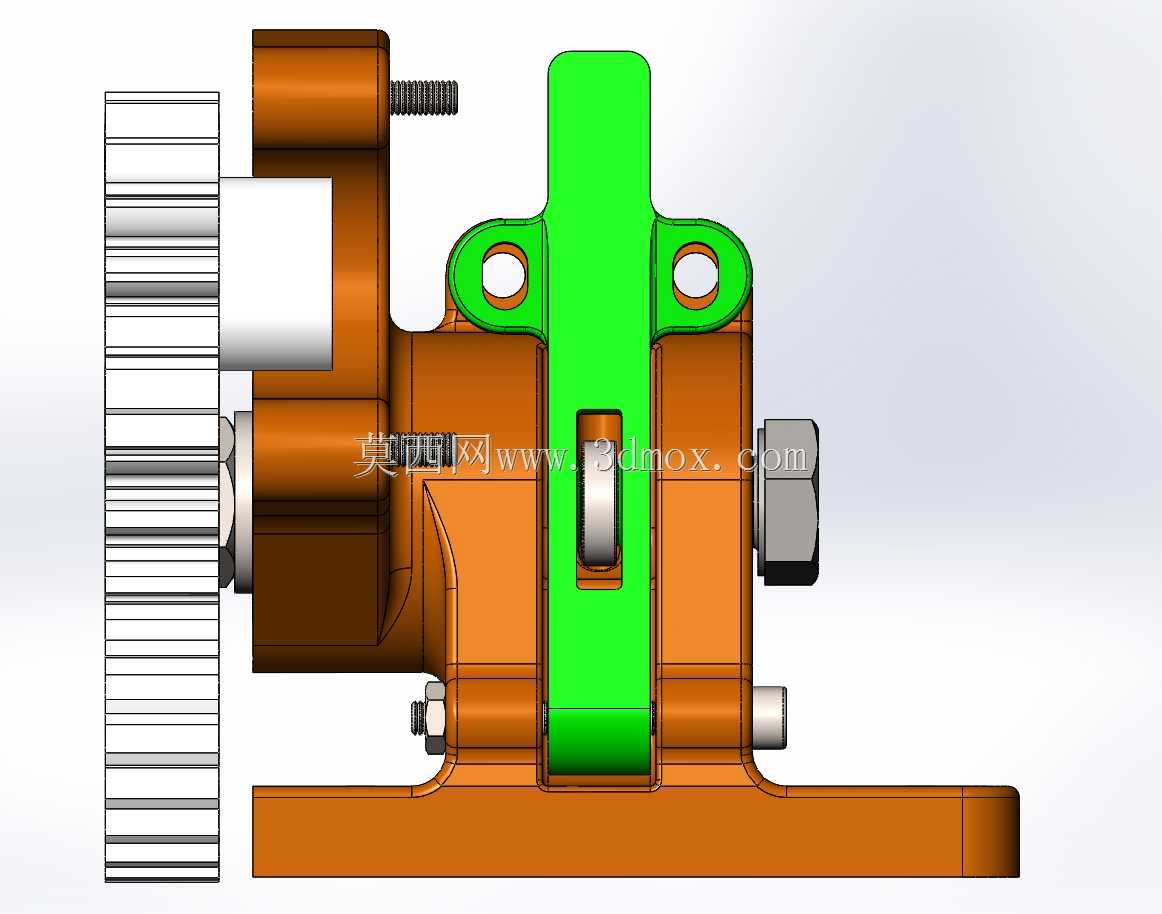

从功能特性来看，该结构采用大减速比的直齿轮传动方案，步进电机输出的扭矩经过两级齿轮放大后传递到送料主动轮，能够为耗材提供足够的推送挤压力，即使在高速打印、大流量挤出的工况下，也不会出现送料轮打滑、出料不足的问题。结构中对承压轴承做了针对性的限位设计，其中一处轴承同时限制轴向与径向的位移，另一处轴承仅做径向限位，既保证了齿轮传动的同轴度与运转平稳性，又能抵消送料过程中产生的轴向窜动，降低长时间运转的磨损量。送料轮采用带齿纹的金属轮结构，能够增大与耗材表面的摩擦力，配合带弹性预紧的压料结构，可适配1.75mm直径的各类常见3D打印耗材，压料间隙可根据耗材硬度、直径公差做小幅调整，兼顾送料稳定性与耗材拆装的便捷性。

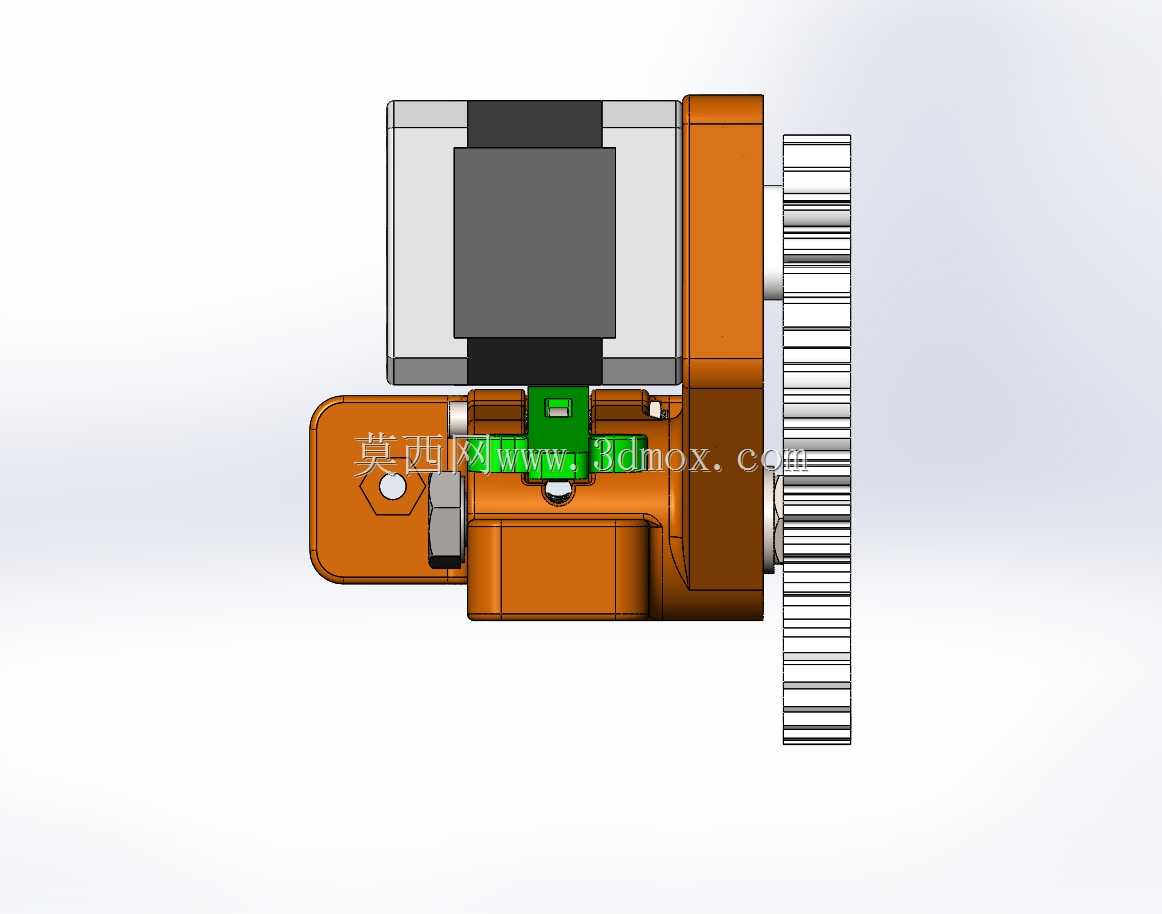

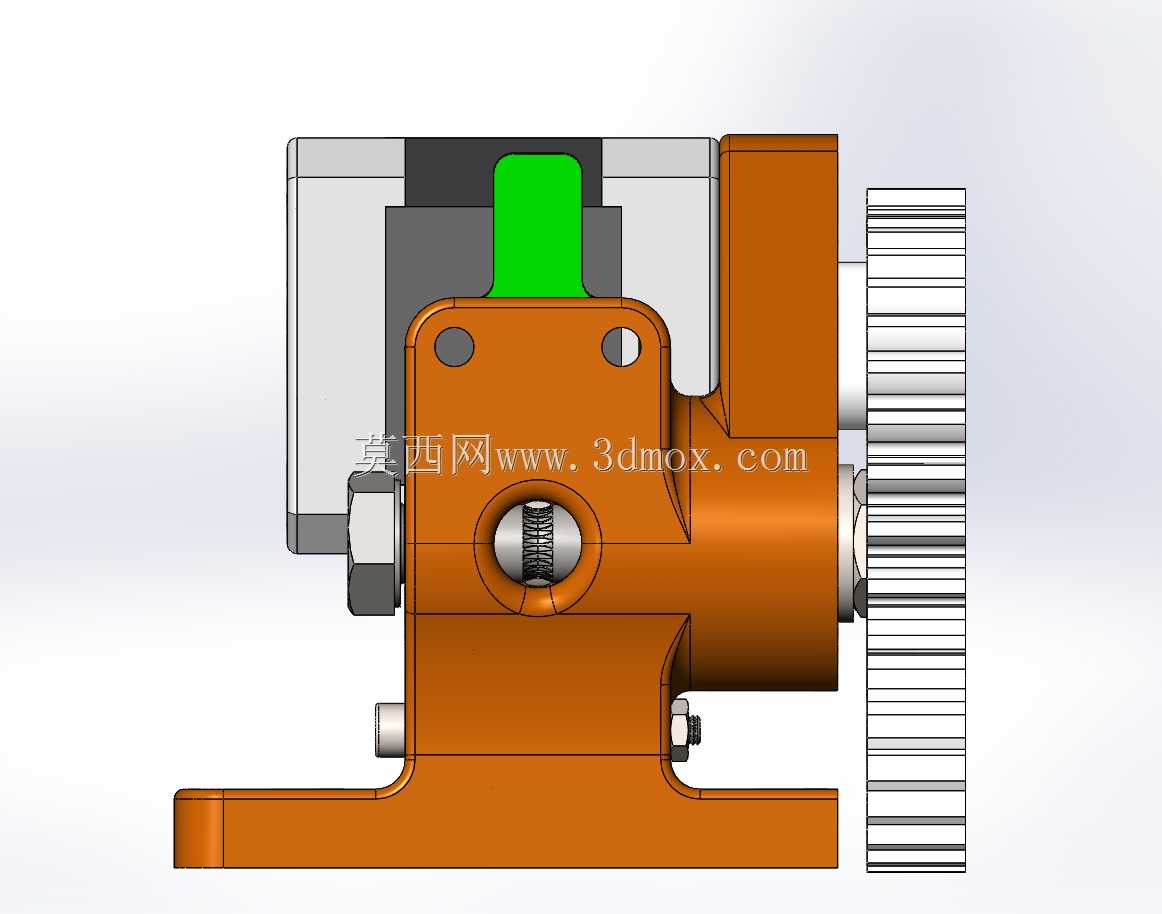

设计思路上，该结构整体采用一体化安装基座设计，将电机安装位、齿轮传动腔、轴承安装座、送料通道、设备固定接口整合在同一个基座零件上，减少了分体式结构的装配累积误差，同时降低了整体装配难度。基座采用倾斜式的电机安装布局，在保证齿轮啮合强度的前提下压缩了整体结构的高度与宽度尺寸，能够适配多数近程挤出的桌面级3D打印机安装空间，不会与打印机的机架、限位开关、散热风道等周边部件产生运动干涉。结构的安装边界预留了标准化的螺孔安装位，可直接替换多数常见的近程挤出组件，无需对原有打印机的滑台结构做额外改造。整体结构的运动部件均做了避让设计，齿轮啮合区域无多余凸起结构，运转过程中不会卡滞耗材碎屑，日常维护仅需定期清理齿轮间的残留料屑即可，长期使用的维护成本极低。
