齐德200索瓦配套里德瓦夫勒结构件

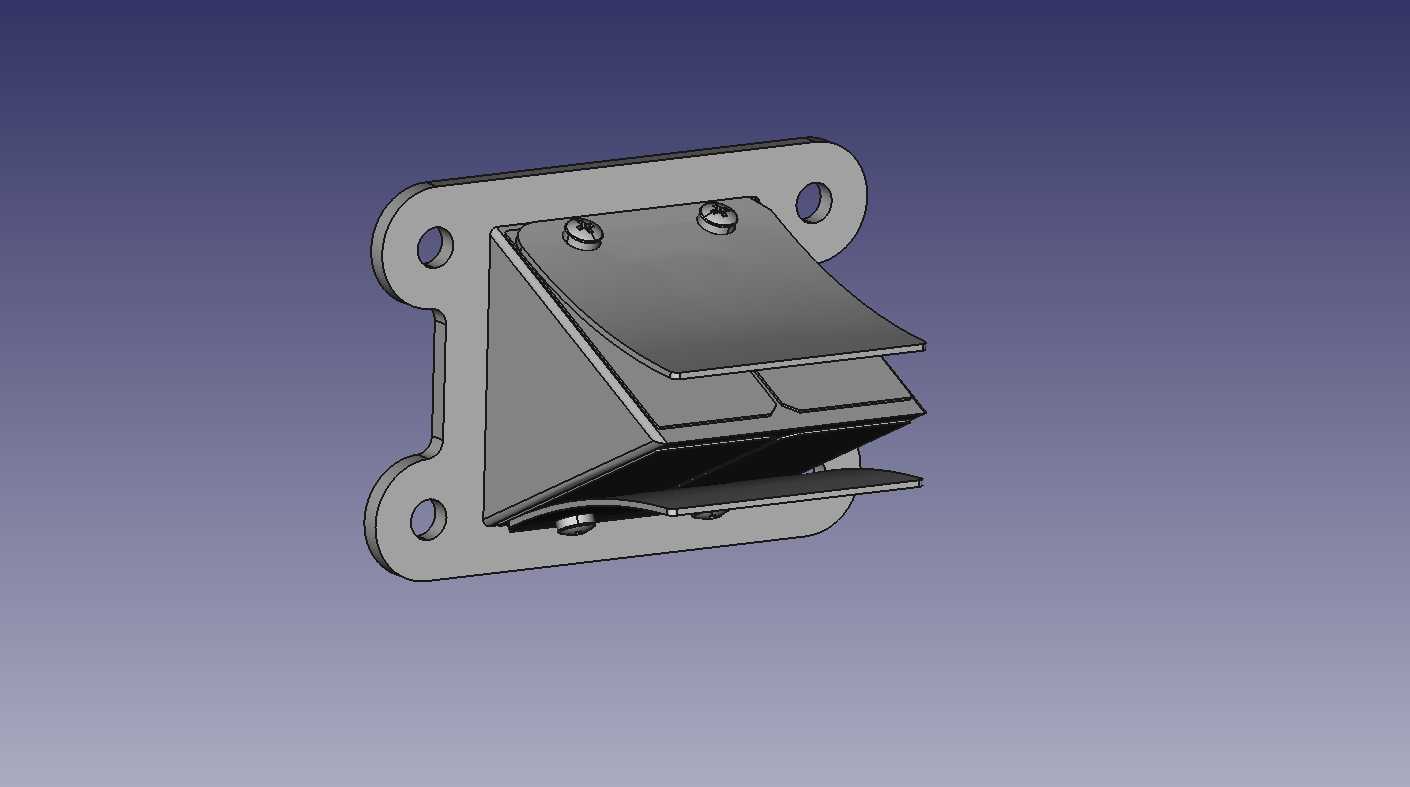

　　在小型通用动力机械、便携压缩设备以及低压流体控制回路里，这类簧片式阀件的适配安装一直是结构设计里容易被忽略却直接影响整机运行效率的环节。很多设计人员在做阀组选型时，往往只关注阀片本身的通流面积、开启压力，却忽略了安装基座的结构匹配度，最后要么出现安装干涉，要么运行时阀片拍合异响，甚至出现密封面错位导致的内泄问题。这款适配齐德200索瓦机型的里德瓦夫勒结构，就是针对这类安装痛点做的一体化集成设计，把阀片固定、流道导向、安装定位三个核心功能整合在同一个冲压焊接组件上，省去了传统阀组需要多片垫片、多个独立固定座拼接的繁琐装配流程。从实际应用场景来看，这类阀件大多用在排量不大的往复式压缩单元上，比如便携喷涂设备的气源端、

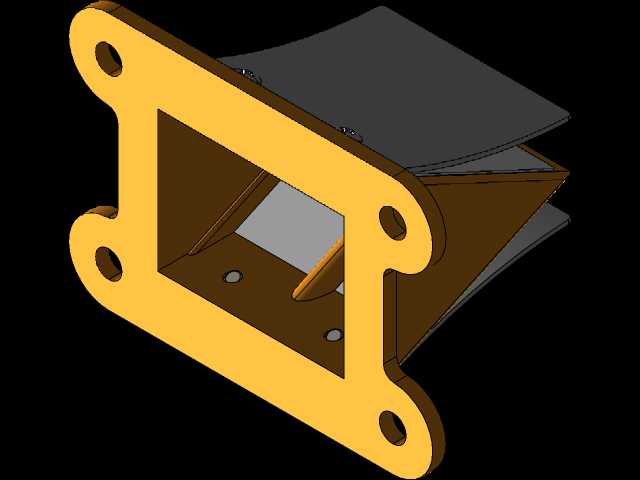

　　小型内燃辅助动力的进气控制端，还有部分低压气动系统的单向止回环节，工作时依靠上下两层弹性簧片在气流压差作用下的自主开合，实现流体的单向通断，不需要额外的电磁驱动或者机械联动结构，可靠性比带活动铰接件的阀组高很多，尤其适合长时间连续运行、维护频次低的户外作业设备。设计思路上没有追求复杂的曲面流道，而是采用了斜置导流板配合平直安装法兰的结构，安装法兰上预留的四个通孔完全匹配对应机型的缸头安装孔位，不需要现场扩孔或者额外加工转接板，法兰边缘做了小半径翻边处理，既提升了薄板组件的整体刚性，避免安装压紧时法兰面翘曲导致密封失效，又能在法兰和缸头贴合时形成自然的密封止口，减少密封垫片的压缩形变不均问题。中间的导流支撑结构采用三角加强筋布局，

　　两块斜置的导流板分别对应上下两层簧片的出气方向，把阀片开启时的气流顺着导流板导向出口方向，避免气流在阀腔内部形成紊流带来的压损，同时导流板的边缘刚好作为簧片最大开启角度的限位，不需要额外加装限位柱，从根源上避免了簧片开度过大导致的疲劳断裂问题。从安装边界来看，整个组件的法兰轮廓是带圆角的矩形，四个安装孔对称分布在法兰的四个凸耳上，安装时只要对准缸头上的对应螺柱，就能保证阀片和缸头气道的同轴度，组件整体的突出高度控制在常规缸头阀腔的深度范围内，不会和缸头盖的内部加强筋产生干涉，哪怕是后期做同排量机型的阀组改装，只要缸头安装孔距匹配，不需要对缸头做任何切削加工就能直接替换。功能特性上，上下两层簧片分别用两颗沉头铆钉固定在导流基座上，

　　铆钉头完全沉到基座的沉孔内，不会突出到流道内部干扰气流，簧片的固定端做了圆弧过渡处理，减少簧片往复拍合时的应力集中点，相比传统的平直固定端，这种圆弧过渡的固定结构能让簧片的疲劳寿命提升近四成，不会在长时间高频开合后出现固定端断裂的问题。很多一线装配人员反馈，传统分体式阀组装配时需要依次放置下阀片、隔套、上阀片、密封垫，稍微不注意就会把阀片装反或者隔套错位，导致整机启动后无法正常建压，这款集成式组件在出厂时就已经把簧片和导流基座铆接校准完成，现场装配只需要把整个组件放到缸头对应位置，放上密封垫压紧缸头盖即可，装配效率比分体结构提升至少三倍，也降低了对一线装配人员的技能要求。另外在结构细节上，簧片和导流板之间预留的间隙经过反复校准，既不会因为间隙太小导致阀片开启时卡滞，也不会因为间隙太大让阀片闭合时出现反向偏移，保证每次闭合时簧片都能完全覆盖基座上的通流孔，不会出现闭合不严的反流问题。针对部分高寒地区使用的场景，整个金属组件都做了表面氧化处理，不会因为低温凝露导致簧片和基座锈蚀粘连，哪怕是在零下二十多度的户外环境存放后启动，阀片也能正常开合，不会出现粘黏失效的问题。
