3/2规格簧片阀zid200结构设计方案

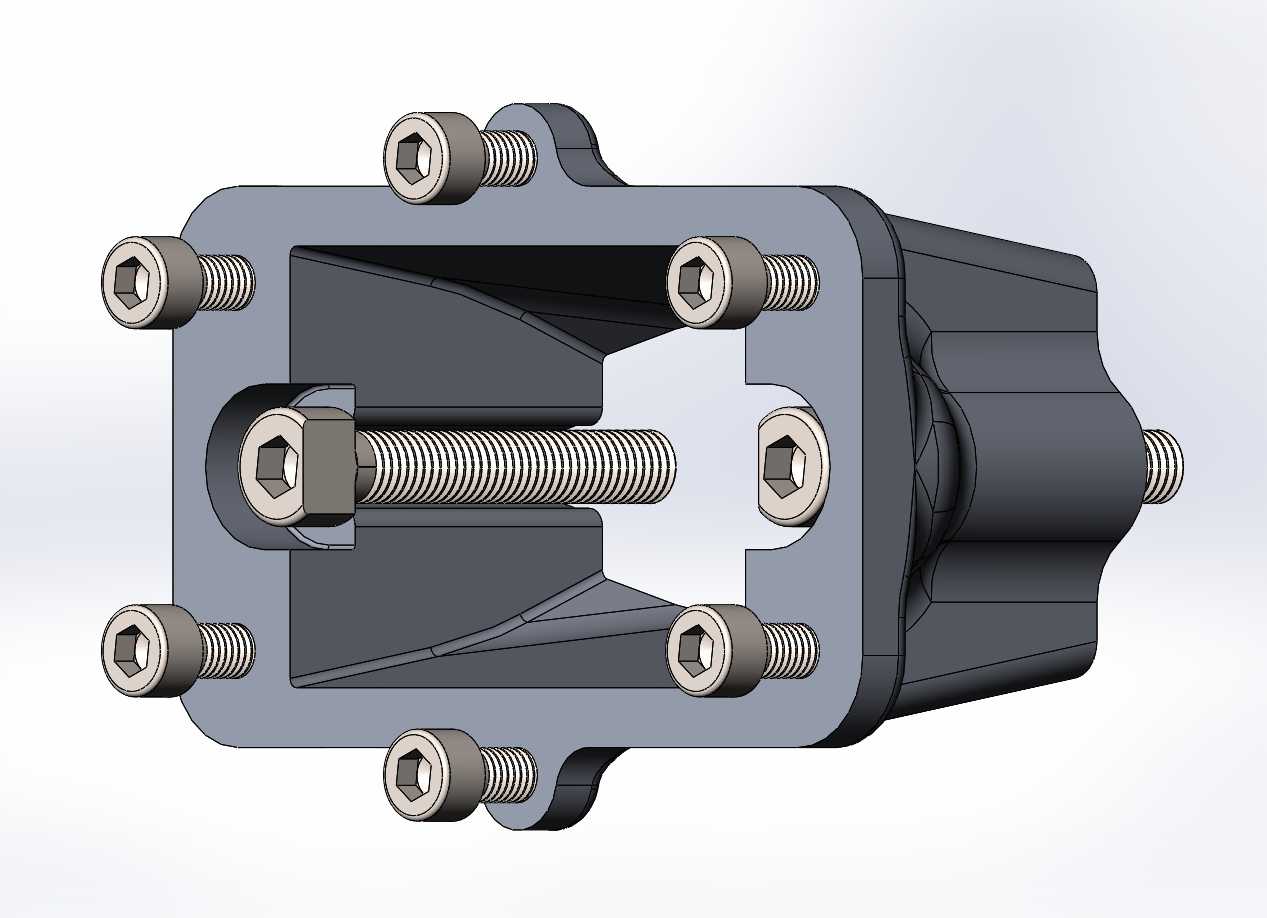

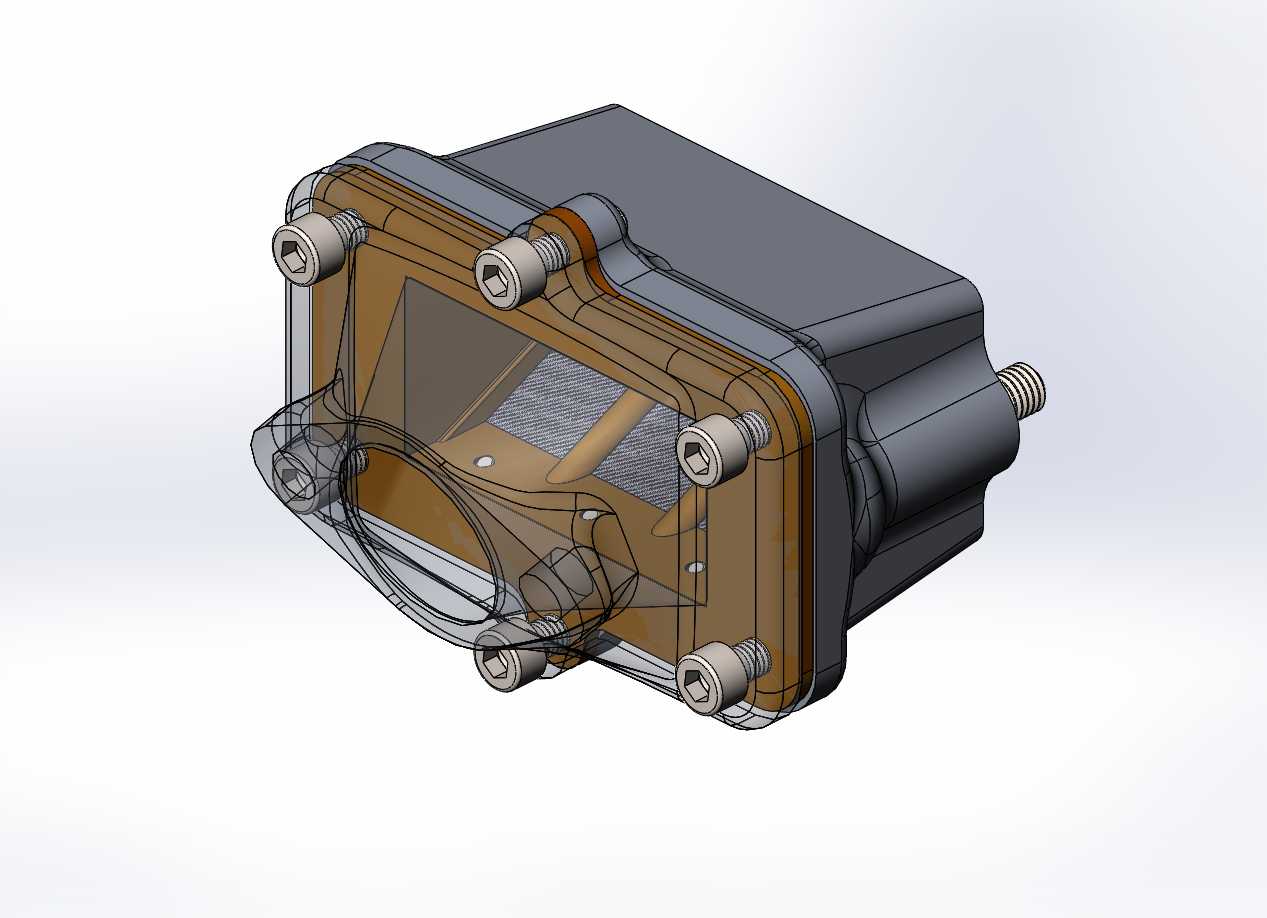

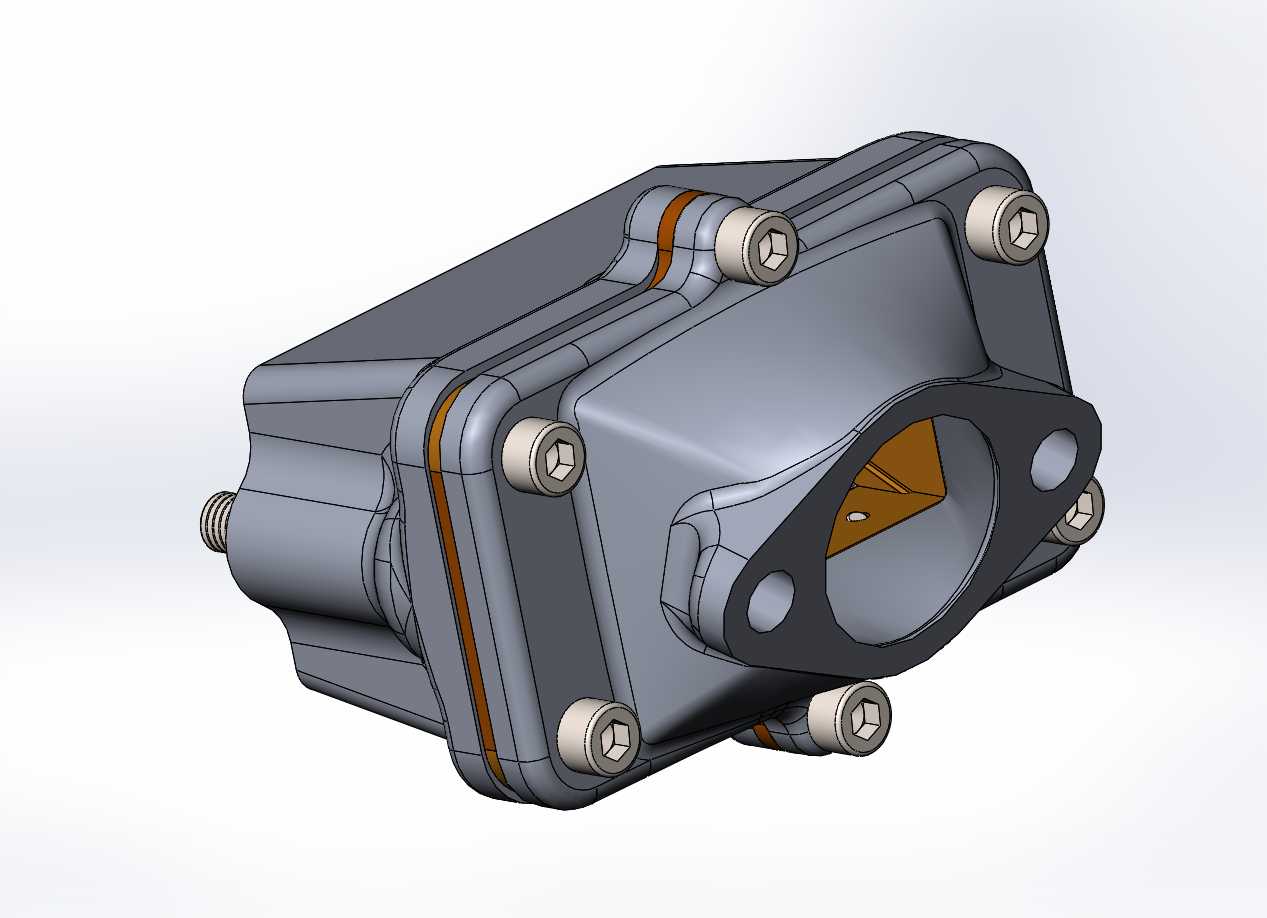

　　这款3/2通路簧片阀的结构设计，核心围绕小通径气路的快速通断需求展开，适配小型动力设备的进气控制场景，常见于单缸小型内燃机、便携气动工具的气路管控环节，依靠簧片的弹性形变完成通路切换，相比滑阀、球阀类结构，其运动部件惯量极小，响应速度可以满足高频次的气路启闭需求，在高速往复运动的动力设备中，不会出现阀件动作滞后导致的气路串压、进气不足问题。从结构布局来看，阀体采用上下对合的分体式壳体设计，结合面处设置密封胶圈槽，通过周向均布的内六角螺栓完成锁紧，这种布局既方便内部簧片组件的装配与后期维护，也能保证壳体结合面的密封压力均匀，避免高压工况下出现气体泄漏。阀体一侧设置带安装孔的法兰接口，法兰面做了贴合密封的平面加工，

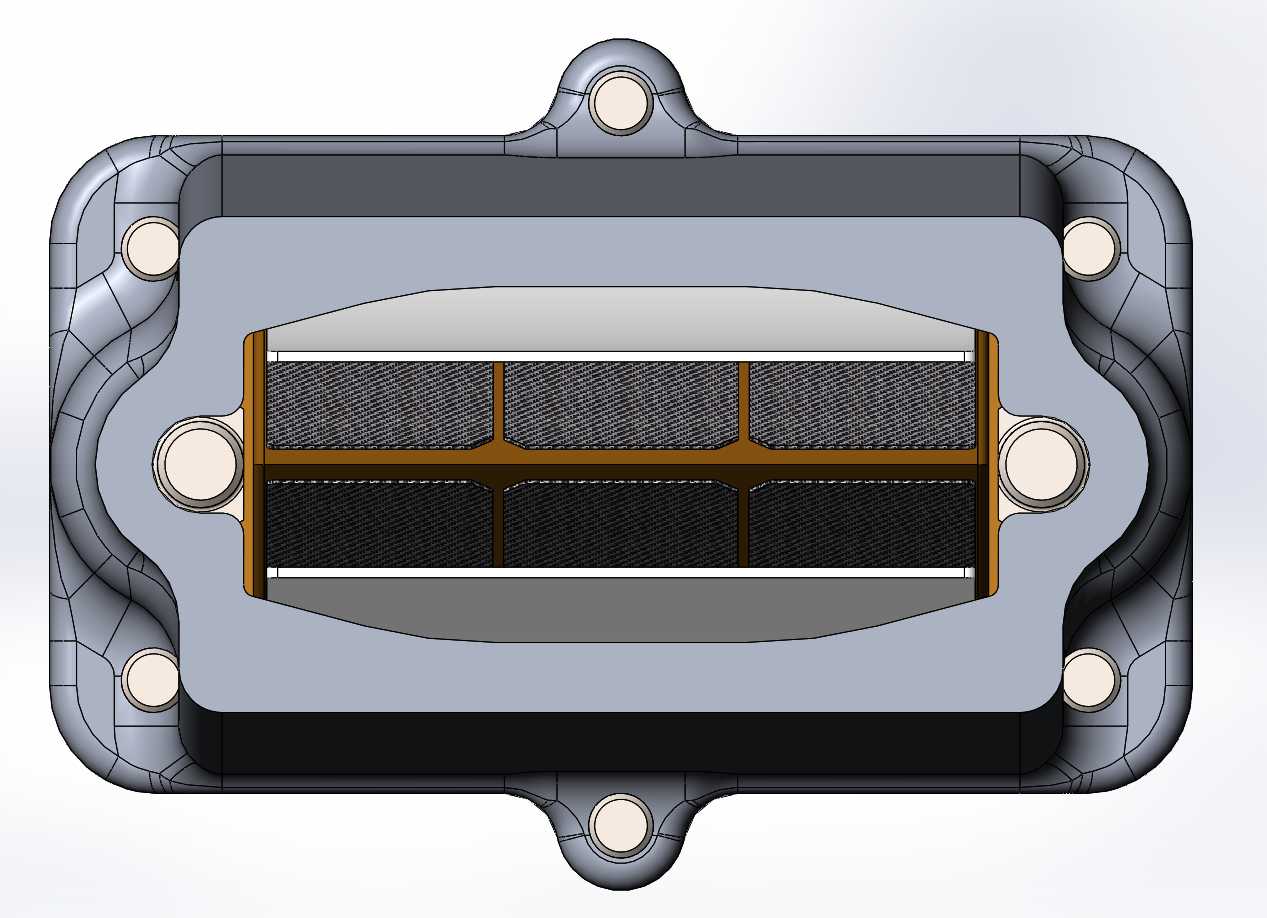

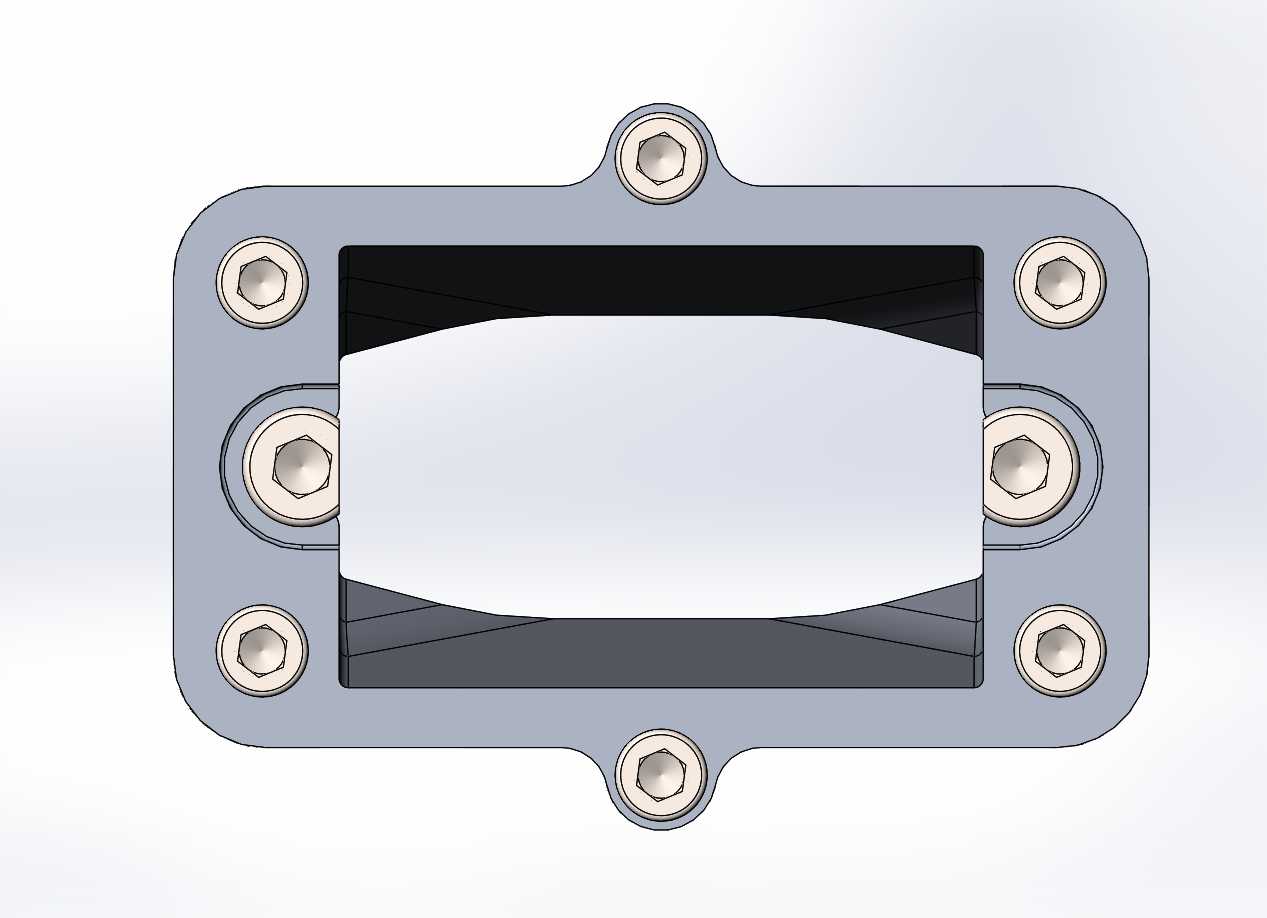

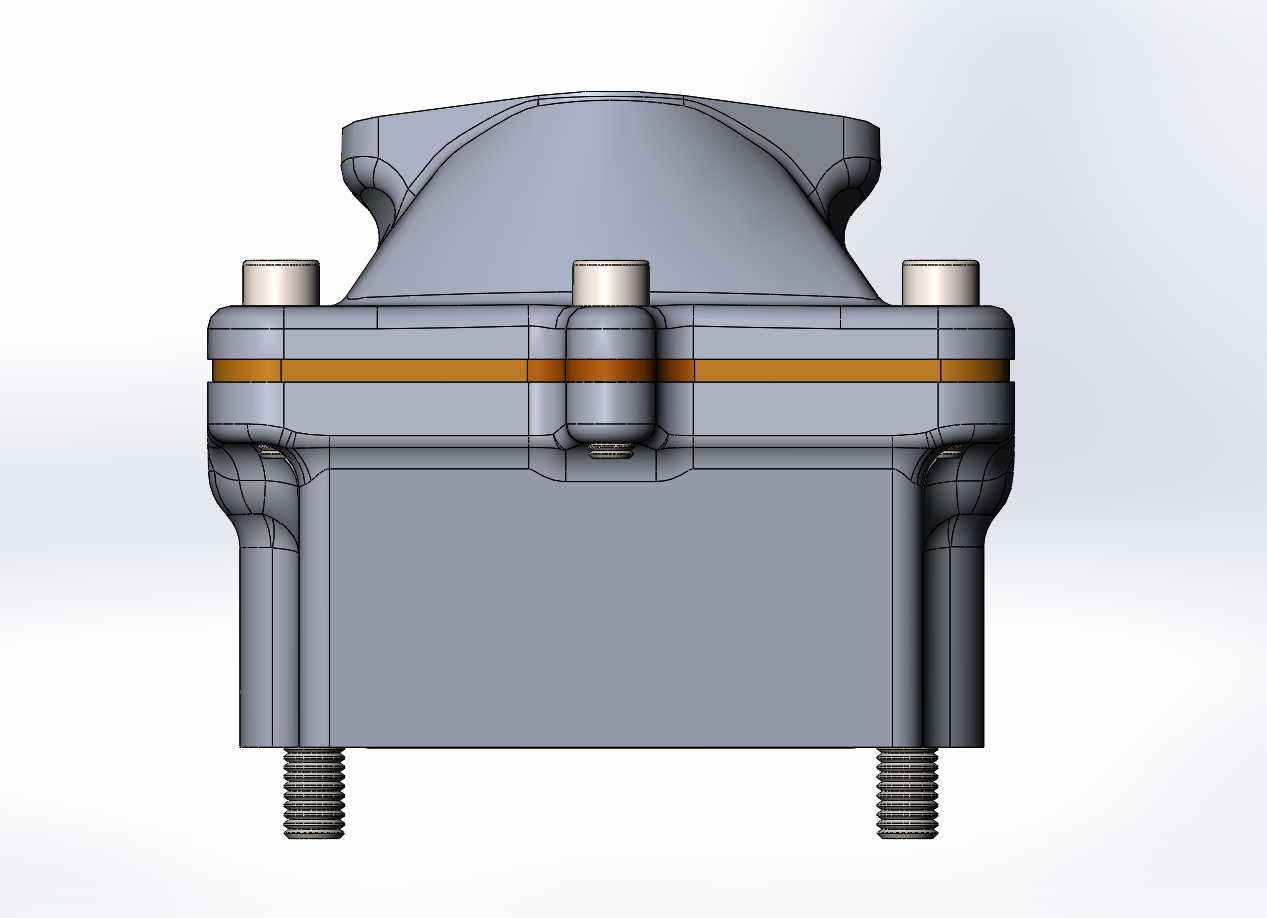

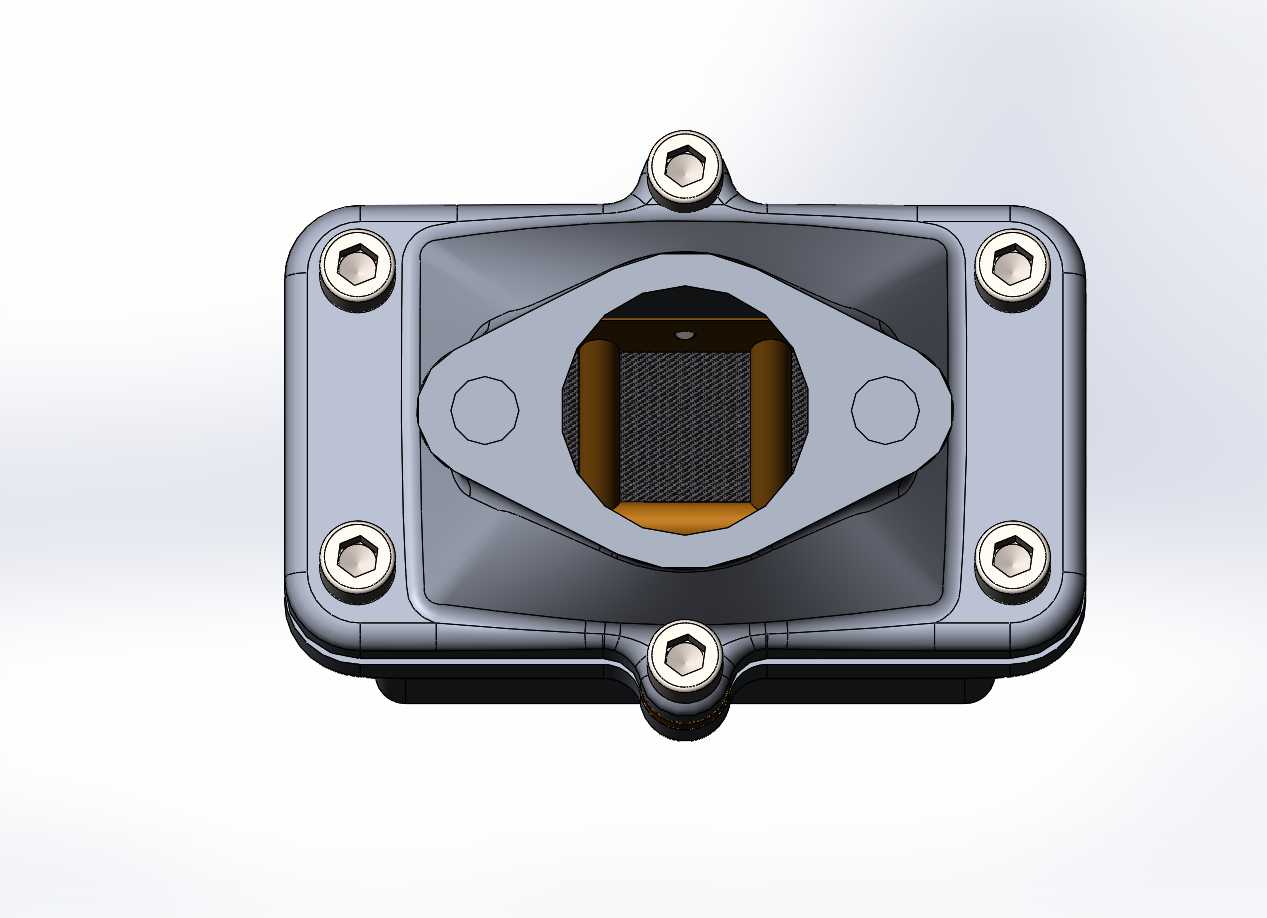

　　两个定位安装孔对称分布在流道两侧，安装时可以直接对接设备的进气道接口，不需要额外加装转接接头，减少了气路的泄漏点。另一侧的外螺纹接口用于对接气源管路，螺纹规格匹配常规气动管路的连接标准，现场装配时可以直接拧入对应规格的管路接头，不需要做二次加工。内部的簧片组件采用悬臂式固定结构，簧片的开启角度做了限位设计，避免气流冲击过大导致簧片过度形变产生疲劳断裂，限位结构直接集成在壳体内部的型腔壁上，不需要额外加装限位零件，减少了阀内的零件数量，降低了装配复杂度。从安装边界来看，阀体整体为近似方形的结构，周向螺栓的锁紧空间预留充足，使用常规内六角扳手即可完成全部装配操作，不需要特殊的专用工装，法兰接口的安装面到阀体最远端面的距离经过优化，

　　不会和周边的设备部件产生安装干涉，在紧凑的设备舱内也能完成布置。流道的走向做了平滑过渡处理，没有直角突变的结构，气体通过时的流阻损失被控制在较低水平，不会因为阀件的接入导致气路压力损失过大，影响后端设备的动力输出。壳体的壁厚经过强度校核，在额定工作压力下不会出现形变，结合面的密封压力可以稳定保持，即使在持续振动的设备工况下，螺栓也不会出现松脱，密封胶圈的压缩量保持在合理区间，长期使用不会出现密封失效问题。簧片的固定位置做了精准的定位设计，装配时不需要反复调整位置，装入后即可保证簧片和阀口的贴合精度，闭合状态下不会出现内漏，开启时簧片的抬起高度一致，气路的通流面积稳定，每次通路开启的气体流量偏差极小，可以保证设备运行时的进气稳定性。

　　阀体外部的加强筋沿着型腔的受力方向布置，既提升了壳体的整体刚性，也不会额外增加过多的阀体重量，满足便携类设备对部件重量的控制要求。在实际使用场景中，这类簧片阀不需要额外的操控动力，依靠气路自身的压力差即可完成启闭动作，结构可靠性远高于主动控制类阀件，在缺乏维护条件的户外作业设备中，也能长期稳定运行，不会因为阀件卡滞导致设备故障。
