适配摩托车型的3/2簧片进气控制阀结构

　　这款簧片阀主要适配小排量二冲程动力设备的进气通路控制，常见于跨骑式摩托、轻型通用动力机械的进气系统中，核心作用是根据曲轴箱内的压力差自动完成进气通路的通断切换，避免缸内已完成预压的混合气反向倒灌进进气歧管，直接影响动力单元的充气效率与运行稳定性。从实际装车场景来看，这类簧片阀安装在化油器与曲轴箱进气口之间的连接位，工作时完全依靠气流压差驱动阀片启闭，不需要额外的电控或机械驱动结构，结构可靠性直接决定了动力输出的平顺性，一旦阀片出现闭合不严、开度不足的问题，就会出现动力下降、怠速不稳、反喷等常见故障。

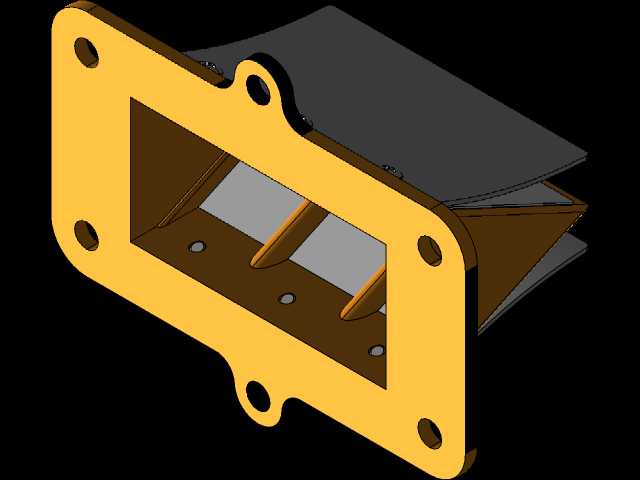

　　从结构设计逻辑来看，整个阀组采用一体式法兰安装基座作为承载主体，基座上预留了6个贯通安装孔，分别布置在法兰的四个边角与上下延伸耳位，安装孔的位置公差控制在0.1mm以内，保证与曲轴箱端面、进气歧管端面贴合时不会出现错位漏气，法兰密封面采用平面度0.05mm的精加工设计，装配时只需要匹配对应厚度的密封纸垫即可满足密封要求，不需要额外涂覆密封胶，方便后期维护拆解。阀片限位结构采用分层式挡块设计，上下两层阀片分别对应独立的限位曲面，曲面弧度经过反复调校，既可以保证阀片在最大压差下达到设计开度，满足高转速工况下的进气流量需求，又能限制阀片的最大开启行程，避免阀片因为开度过大产生超过材料疲劳极限的弯折应力，延长阀片的使用寿命。

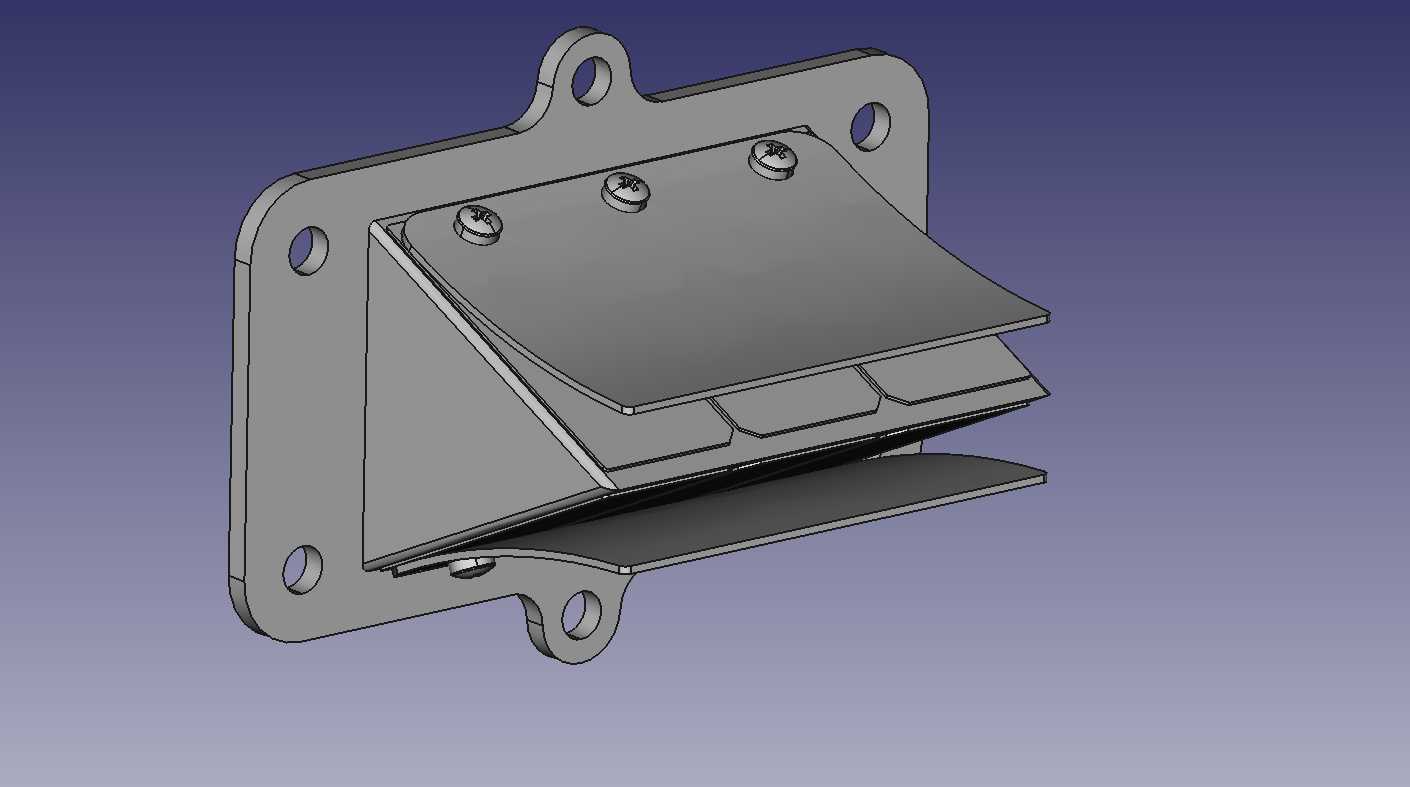

　　阀片本身采用多层叠合的弹性钢结构，表面做了耐磨氧化处理，与基座贴合的密封边做了微小的倒角处理，保证闭合时能够完全覆盖基座上的进气窗口，不会出现边缘缝隙导致的漏气。固定阀片的紧固件采用沉头内六角螺钉，螺钉头部完全沉入基座的沉孔内，不会突出到法兰密封面外侧，避免装配时与对接零件产生干涉，螺钉的拧紧力矩有明确的设计要求，既要保证阀片固定端不会在气流反复冲击下出现松动，又不能因为力矩过大导致阀片固定端产生预压变形，影响自由端的启闭灵活性。

　　从安装边界尺寸来看，整个阀组的法兰轮廓尺寸适配对应排量机型的进气口布局，总厚度控制在装配空间允许的范围内，不会与周边的车架结构、化油器安装位产生空间干涉，进气窗口的通流面积经过匹配计算，完全覆盖对应排量动力单元从怠速到最高转速的全工况进气流量需求，不会出现进气节流导致的动力损失。在实际建模过程中，这类阀组的建模重点在于阀片限位曲面的曲率还原，以及安装孔位的相对位置精度，因为这两个参数直接决定了模型导出后用于装配验证时的匹配度，如果限位曲面的曲率出现偏差，在做运动仿真时就会出现阀片与限位块干涉、或者开度不足的问题，无法准确模拟实际工作时的阀片运动状态。另外基座上的加强筋布局也完全还原了实物的设计，在法兰的边角位置设置了局部加厚的加强结构，避免安装时螺栓拧紧力过大导致法兰变形，影响密封面的平面度。

　　对于从事二冲程动力设备进气系统设计的工程师来说，这类簧片阀的结构参考价值很高，尤其是阀片与限位块的配合设计、法兰安装位的密封结构设计，都可以直接迁移到同类型小排量动力单元的进气阀设计中，不需要从零开始摸索阀片行程与通流面积的匹配关系。在做三维装配验证时，只需要将对应接口的安装面与模型的法兰面对齐，即可快速完成整个进气通路的装配校验，检查周边零件与阀组是否存在静态干涉，同时还可以结合流体仿真工具，模拟不同压差下阀片的开启状态，评估不同工况下的进气阻力变化，为进气系统的匹配优化提供准确的结构参考。
