CR500发动机冷却系统弯角管路连接接头

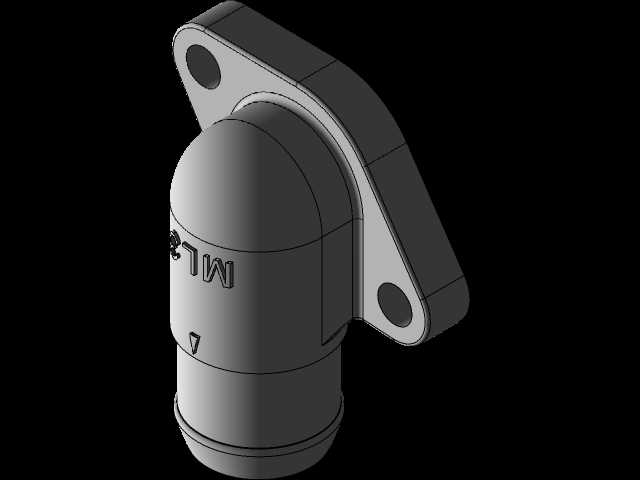

　　这款弯角式管路连接件主要应用在大排量单缸越野发动机的冷却循环回路中，承担缸体水套与外部散热管路的介质导通功能，是冷却回路中衔接刚性缸体接口与柔性橡胶水管的核心过渡零件。从实际装车场景来看，这类接头安装在发动机缸体侧部的出水位置，需要在发动机运行产生的持续振动、高低温交变、冷却介质长期浸泡的工况下保持密封可靠性，不能出现渗漏、开裂或者连接松脱的问题，否则会导致冷却介质泄漏，引发发动机过热故障。

　　从结构设计逻辑来看，整体采用90度弯角构型，是为了适配发动机舱内紧凑的布局空间，避免直出接头与周边的车架、护板、排气部件产生空间干涉，同时让外接水管的走向更加顺畅，减少管路弯折产生的流阻。接头的法兰安装边设置了两个对称的通孔，用于穿装固定螺栓，安装时法兰面与缸体结合面之间会加装密封垫片，通过螺栓的预紧力实现端面静密封，这种双孔法兰固定的方式相比螺纹直拧的结构，抗振动能力更强，不会因为发动机长期运行的振动出现接头松动回转的问题。两个安装孔的中心距、法兰面的平面度都有严格的公差要求，安装时如果法兰面平面度超差，或者螺栓预紧力不均匀，很容易出现密封面压合不严导致的渗漏问题。

　　接头的上端是宝塔式竹节接头结构，外壁设计了多道环形凸棱，当橡胶冷却水管套装在接头上之后，配合卡箍的箍紧力，凸棱会嵌入橡胶管内壁，既可以提升轴向拉脱力，避免水管在压力波动或者拉扯作用下脱落，也能形成多道密封屏障，防止冷却介质从管壁衔接处渗漏。宝塔段的外径尺寸匹配常用的内径橡胶水管，凸棱的高度、倒角都经过优化，既保证安装时水管可以顺利套入，又能在卡箍锁紧后提供足够的握持力。接头内部的流道采用圆弧过渡设计，没有直角转折的突兀结构，可以最大程度降低冷却介质流经时的局部阻力，减少流道内的湍流产生，提升整个冷却循环的效率，避免因为流道阻力过大导致冷却液循环流量不足，影响散热效果。

　　从安装边界来看，接头弯转处的外轮廓做了圆滑过渡，没有尖锐棱角，一方面可以避免安装过程中划伤操作人员或者割伤橡胶水管，另一方面也能降低应力集中系数，在高低温交变、管路受力的工况下，减少拐角处的应力开裂风险。接头本体上的标识字符是模压成型的，不会因为长期使用出现磨损脱落，方便售后维修时快速识别零件型号，避免错装。在实际选型替换时，需要重点核对法兰安装孔的中心距、宝塔接头的外径、弯角的朝向三个核心尺寸，否则会出现安装孔位不对、水管匹配不上、接头与周边部件干涉的问题。这类接头除了应用在越野发动机的冷却回路中，也可以通用在其他有90度管路转向需求、采用法兰固定加宝塔接软管的低压流体回路中，比如小型发电机组的冷却系统、工程机械的辅助散热回路等场景，只要介质压力、温度在材料耐受范围内，安装尺寸匹配就可以通用。设计这类接头的时候，通常会先根据回路的流量需求确定内部流道的通径，再结合周边的安装空间确定弯角的角度、法兰边的安装位置，之后再根据匹配的软管规格确定宝塔段的尺寸，最后通过应力校核优化拐角处的壁厚，保证在振动、压力冲击下的结构强度，同时尽可能控制零件重量，减少发动机的整体负重。
