CR500发动机配套排气管连接法兰接头

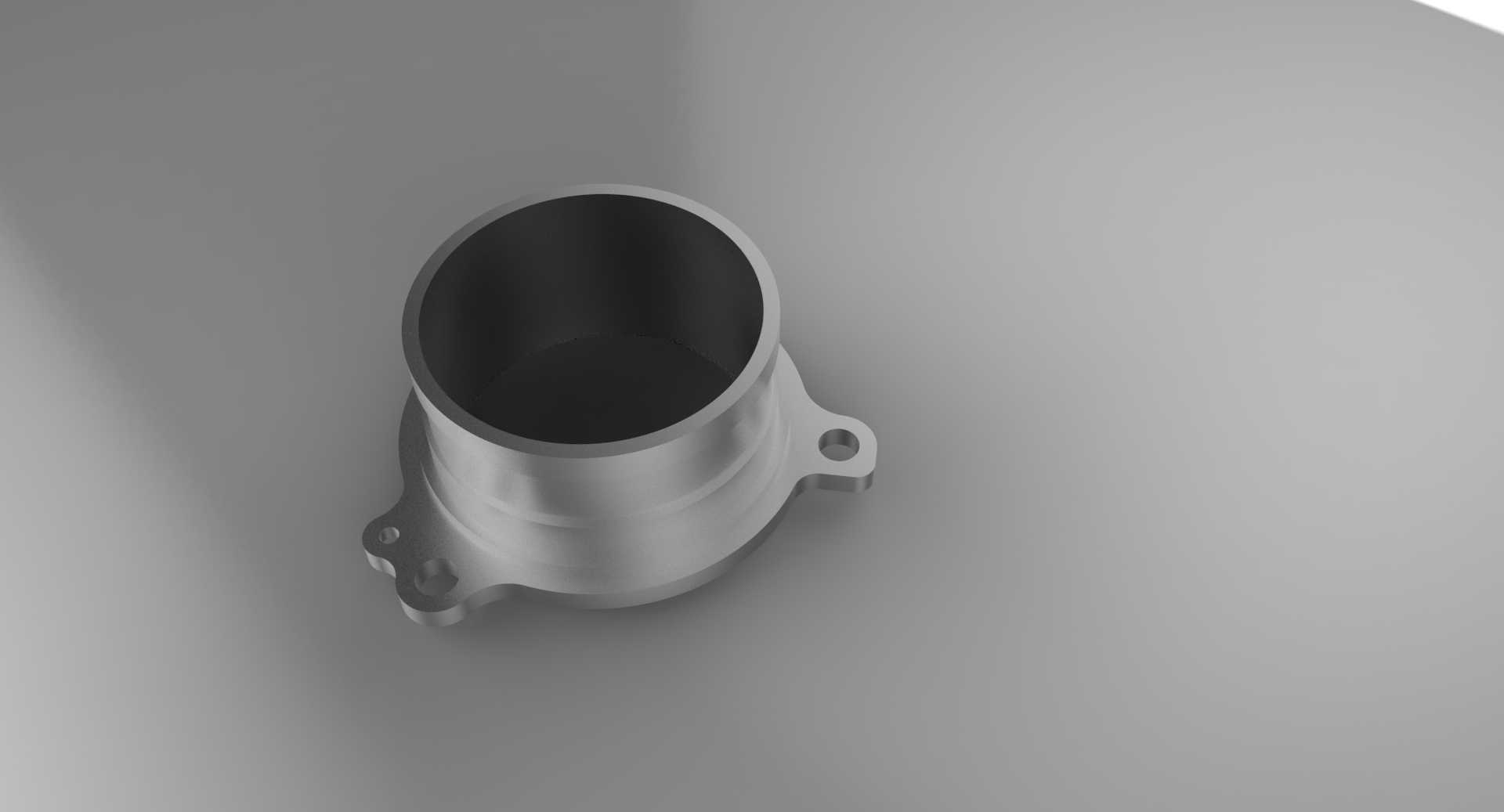

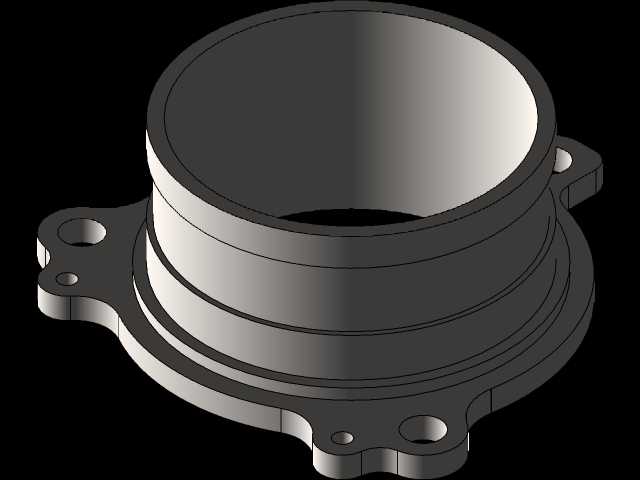

　　在大排量单缸越野机车的排气系统布局中，排气管接头是衔接缸盖排气口与前段消音管路的核心承压密封部件，CR500作为经典的大排量竞技车型，其排气接头的设计直接影响整机排气背压、密封可靠性以及长时间高负荷工况下的结构稳定性。这类接头的安装边界完全匹配CR500缸盖排气端的法兰面布局，周向分布的安装孔位对应缸盖侧的固定螺栓点位，其中带凸耳的两个孔位承担主要定位锁紧功能，其余小孔位辅助分担振动载荷，避免单颗螺栓受力过大出现松脱。从结构设计逻辑来看，接头采用阶梯式筒身结构，靠近缸盖侧的法兰盘厚度经过强化处理，能够承受缸盖传递的高频振动以及排气高温带来的热变形，筒身的多级台阶一方面用于匹配不同管径的密封衬套，

　　另一方面可以在排气气流通过时形成局部紊流腔，辅助降低排气脉冲带来的共振噪音。实际装车场景中，这类接头需要同时满足三个核心功能要求：首先是密封性能，法兰面的平面度公差控制在0.05mm以内，配合铜质或者石墨复合密封垫，能够在持续800摄氏度以上的排气高温下保持密封面无泄漏，避免高温废气溢出引发周边线路、橡胶件老化失效；其次是振动耐受性能，大排量单缸发动机工作时的振动幅度远高于多缸机型，接头的法兰与筒身过渡位置采用大圆角过渡设计，消除应力集中点，避免长时间振动下出现焊缝开裂或者本体断裂的故障；第三是安装适配性，筒身的外径尺寸与前段排气管的内径采用间隙配合设计，配合间隙控制在0.1-0.2mm之间，既方便装配时的对位调整，

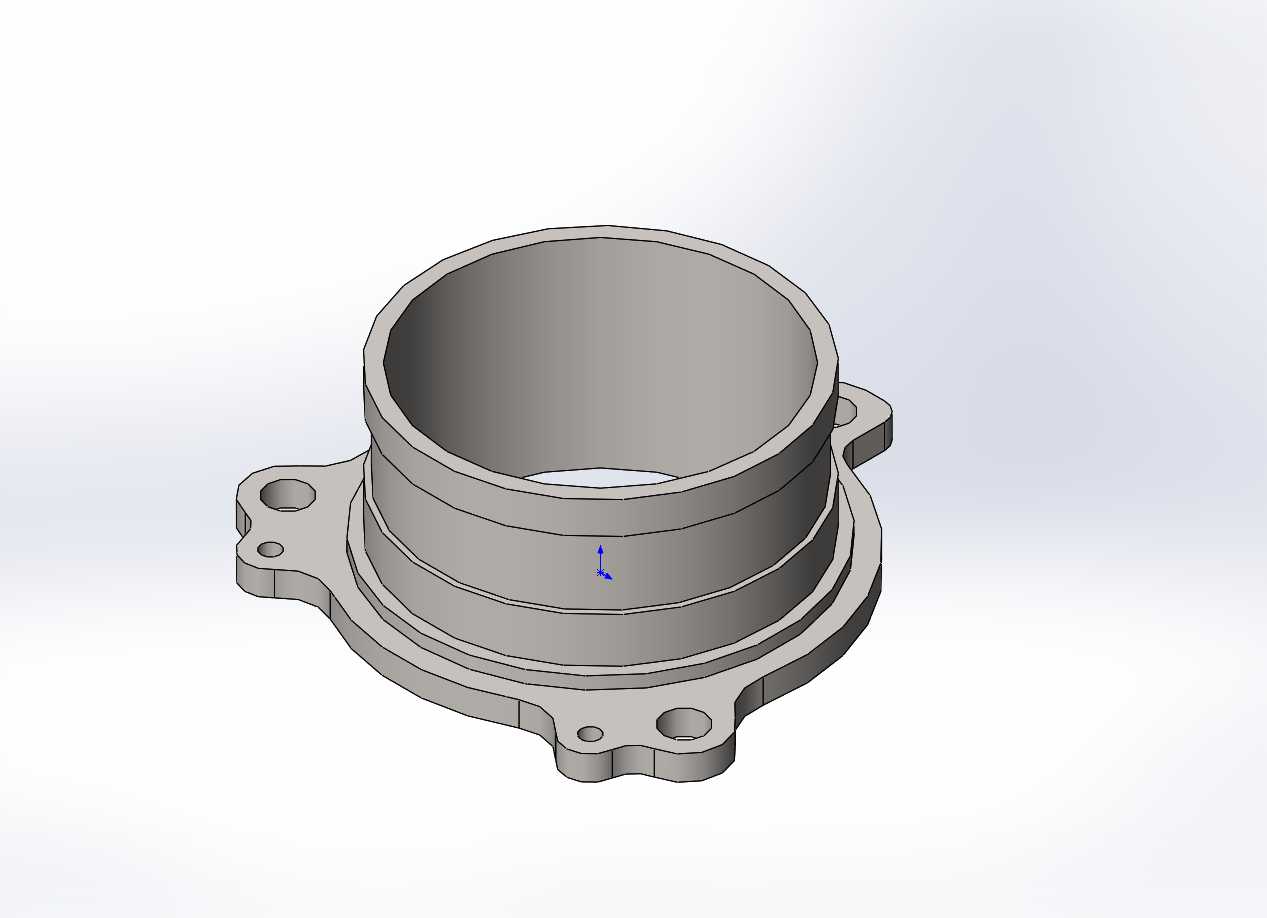

　　也能给高温下的热膨胀留出足够余量，避免不同材质部件热胀系数差异导致的装配应力。在进行三维建模时，这类零件的建模逻辑需要优先保证安装基准的准确性，首先以缸盖侧的安装法兰面为第一基准，确定所有安装孔的位置度公差，再依次构建筒身的阶梯轮廓，过渡圆角的尺寸不能随意简化，因为圆角区域是应力集中的核心位置，建模时如果省略圆角，后续做有限元分析时会出现应力计算结果失真，无法准确评估零件的疲劳寿命。从实际维修和改装场景来看，这类接头属于易损部件，长时间高负荷使用后，法兰面会因为反复热胀冷缩出现翘曲变形，密封槽位置也可能因为积碳堆积出现腐蚀，因此建模时的尺寸精度直接决定了替换件的装车适配性，如果孔位位置出现0.5mm以上的偏差，

　　装车时就会出现螺栓无法穿入或者密封面错位的问题。另外，筒身的轴向长度也需要严格控制，长度偏差超过1mm就会导致整个排气管路的安装位置偏移，后续与车架固定点的对位会出现偏差，引发额外的装配应力。在排气系统的整体匹配中，这个接头的内径尺寸也会直接影响发动机的动力输出表现，内径过小会提升排气背压，导致高转速下的排气不畅，动力输出受限；内径过大则会降低排气流速，影响低转速区间的扭矩输出，因此建模时筒身的通流内径需要与缸盖排气口的内径保持一致，避免出现通流截面的突变，减少排气阻力。接头外侧的环形凸台结构主要用于安装排气管卡箍，凸台的宽度和高度尺寸需要匹配标准卡箍的卡槽尺寸，保证卡箍锁紧后能够提供足够的压紧力，不会因为振动出现卡箍滑脱的问题。在材料选型层面，这类零件通常采用球墨铸铁或者耐高温不锈钢材质，建模时不需要额外设置材料属性，但结构设计时需要考虑铸造或者钣金加工的工艺可行性，法兰盘的厚度要均匀，避免出现壁厚突变导致的铸造缺陷，筒身的拔模斜度控制在1-2度之间，方便脱模或者冲压成型。对于越野机车的使用场景来说，这类接头还需要考虑泥沙、污水的侵蚀，因此法兰面的安装孔位置设计了略微凸起的凸台，避免积水长时间堆积在螺栓孔位置引发锈蚀，降低后期拆卸维护的难度。
