带木框结构的罗斯托克三角洲3D打印设备

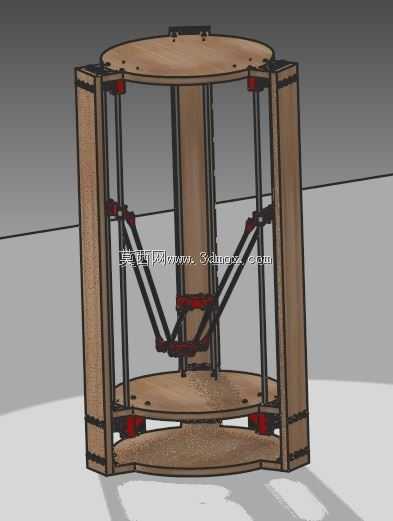

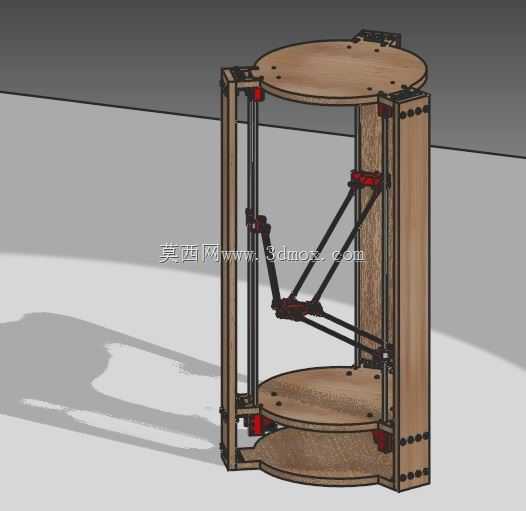

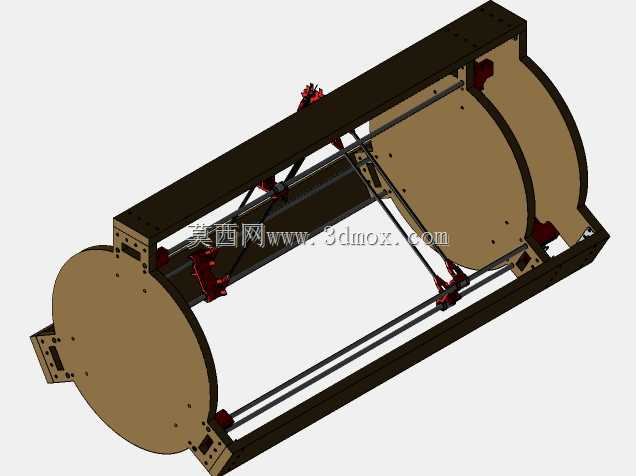

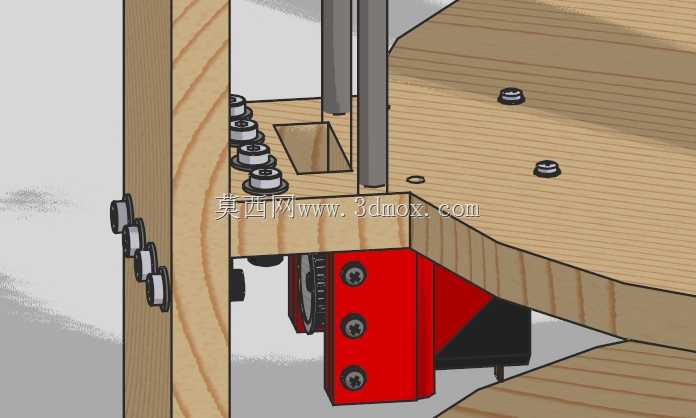

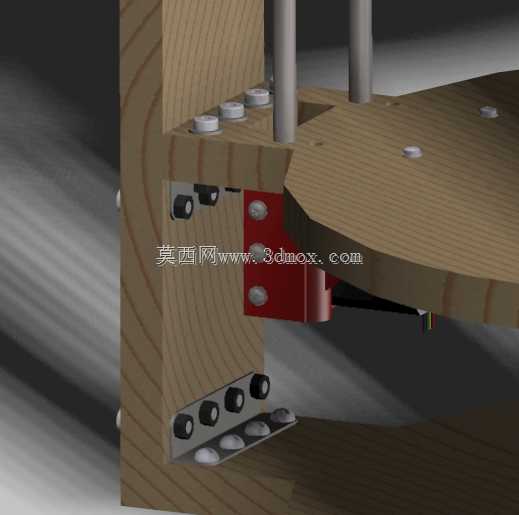

这款带木框的罗斯托克三角洲结构打印设备，主要面向个人创客、小型工作室以及校园科创教学场景使用，能够满足小尺寸定制零件、创意手办、教学演示模型、功能性结构样件的快速成型需求，尤其适合桌面空间有限、追求设备轻量化搭建成本的用户群体，可完成PLA、ABS等常见熔融沉积类耗材的打印作业，实现从三维数字模型到实体样件的快速转化。设备采用经典的三角洲并联臂运动架构，区别于传统XYZ轴 Cartesian 结构的方形布局，整体采用立式圆柱成型空间设计，三根竖直导向立柱沿圆周等角度分布，每根立柱上配套独立的滑台传动组件，通过三组并联的碳纤维连杆共同连接末端打印头，依靠三个滑台的同步上下位移，配合连杆的角度联动，实现打印头在圆柱成型空间内的X/Y/Z三轴精准运动，这种结构的优势在于运动部件惯量更低，打印头移动速度更快，同等占地面积下能够获得更高的Z轴成型高度，同时没有传统结构的X轴横梁遮挡，设备运行过程中可以直观观察打印全程的成型状态。机身框架采用多层胶合板作为主体支撑材料，上下圆形安装板、侧边竖向支撑条均通过板材切割加工成型，依靠螺栓紧固件完成拼接组装，相比常见的铝型材框架方案，木质框架加工难度更低、自重更轻、材料获取成本低廉，同时板材本身具备一定的减震阻尼特性，能够一定程度上吸收运动过程中产生的细微振动，降低共振对打印成型精度的影响；框架的所有安装孔位均做了对位设计，组装时无需复杂的工装定位即可完成导轨、滑台、传动皮带的精准对位，降低了设备的组装调试门槛。设备的安装边界整体为圆柱形立式布局，底部直径控制在400毫米以内，整体高度不超过700毫米，放置在普通桌面即可使用，无需额外的专用安装台架；内部有效成型空间为直径250毫米、高度300毫米的圆柱区域，能够覆盖绝大多数个人用户的日常打印尺寸需求，底部预留了热床安装位、电控板安装腔以及电源走线空间，顶部圆形盖板可集成耗材挂架、散热风扇组件，侧边框架预留了传动皮带的张紧调节结构，日常维护时无需完全拆解框架即可完成皮带张紧度调整、润滑保养等操作。设计过程中充分考虑了DIY用户的加工可行性，所有木质结构件均可通过激光切割完成加工，无需复杂的数控铣削工序，标准五金件、运动组件均采用市面通用的标准配件，用户可自行采购替换，降低了设备的后期维护成本；并联臂的关节处采用耐磨球头连接结构，配合预紧调节装置，能够长期保持运动精度，减少关节间隙带来的打印误差，打印头组件集成了耗材进料、加热熔融、散热冷却功能，可适配通用的E3D系列打印喷头，方便用户根据自身需求更换不同口径的喷嘴，适配不同耗材的打印需求。
