轻量化恒定速度轴耦合万向节结构

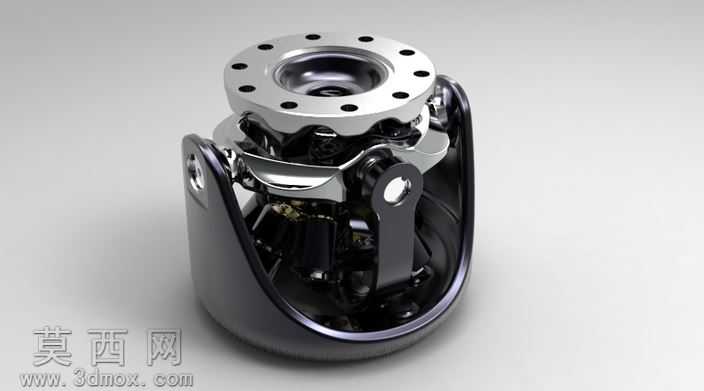

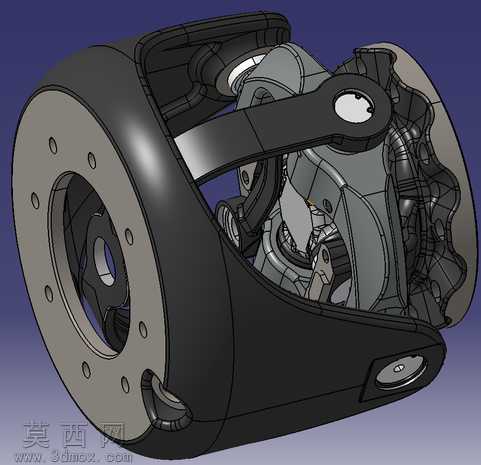

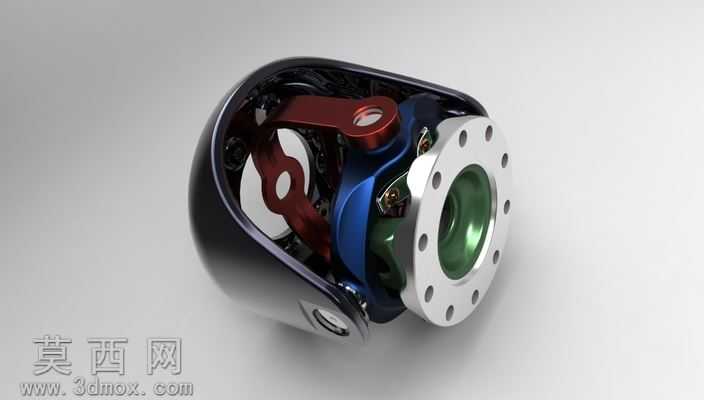

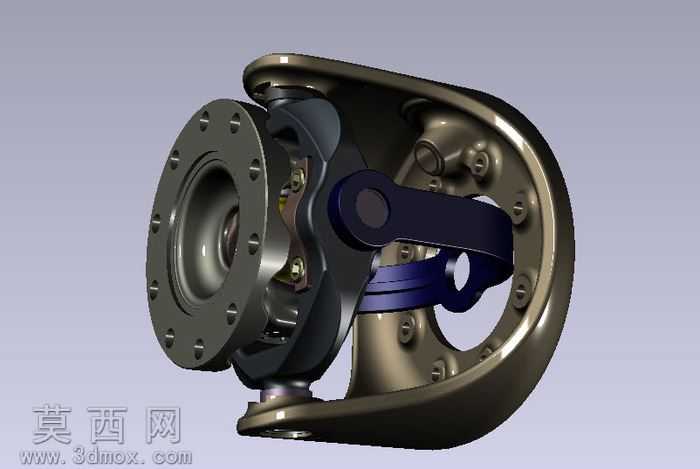

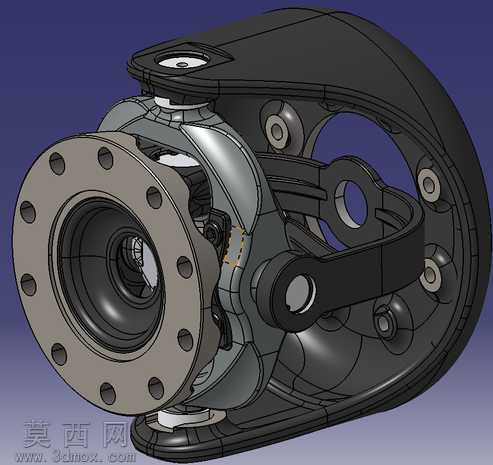

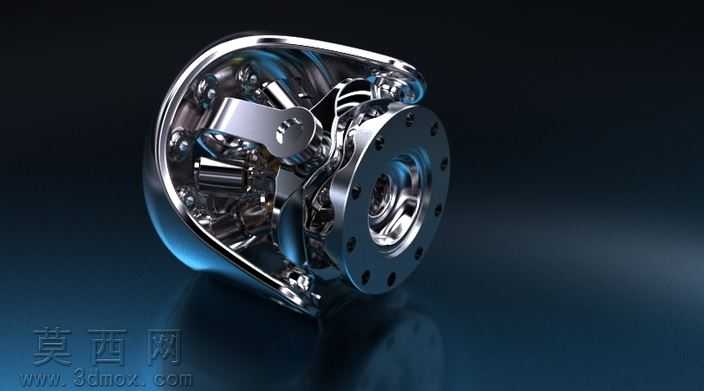

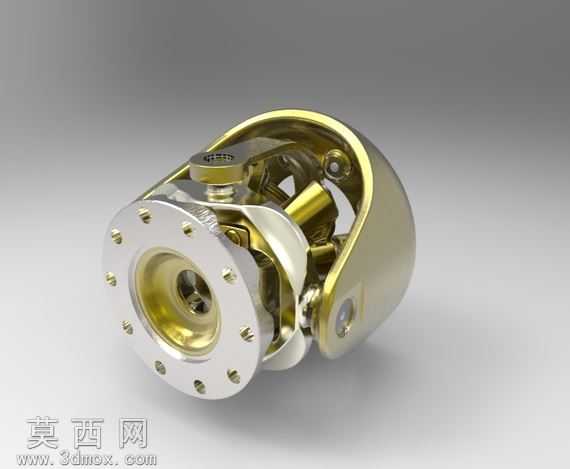

本作品为轻量化恒定速度万向联轴节的三维建模成果，建模阶段严格遵循机械传动件的设计规范，以实现15度联合角下1520Nm额定转矩的稳定传递为核心设计目标，首先完成核心传动结构的参数化草绘，精准定位法兰连接端、内外轭架、十字传动块、联动摆臂的装配基准，通过几何约束确保各运动部件在偏转工况下无干涉。建模过程中对各零件的配合公差进行了预设，法兰端的螺栓孔采用圆周阵列方式排布，匹配通用传动法兰的安装尺寸，轭架部分采用镂空式轻量化结构设计，在保证结构强度的前提下削减非受力区域的材料体积，有效降低整体重量。材质渲染阶段针对不同部件的功能属性匹配对应材质效果，法兰与轭架主体采用高强度合金钢材质，通过金属粗糙度、反射度参数调整呈现出调质处理后的哑光金属质感，内部传动销轴、联动摆臂采用高硬度轴承钢材质，渲染出精磨加工后的亮面金属效果，铰接部位的衬套部件添加耐磨合金的细微纹理，还原真实工业零件的表面处理特征。结构设计上采用双组联动传动结构，替代传统单十字轴万向节的传动特性，确保在轴间存在夹角的工况下，输入与输出端保持恒定转速传递，避免传统万向节传动时的转速波动问题，各铰接位置预留了润滑介质的存储空间，满足长期运转的维护需求。整体装配采用自下而上的建模逻辑，先完成单个零件的细节建模，再通过同轴、面重合、角度限制等装配约束完成整体拼接，对15度最大偏角工况进行了运动仿真验证，确认各部件运动行程无卡滞，受力路径均匀分布在轭架与传动块的接触面上，轻量化的结构设计在保证额定转矩承载能力的同时，降低了联轴节自身的转动惯量，更适配对传动部件重量有严格要求的高速传动场景。
