重型猎鹰运载火箭结构设计三维作品

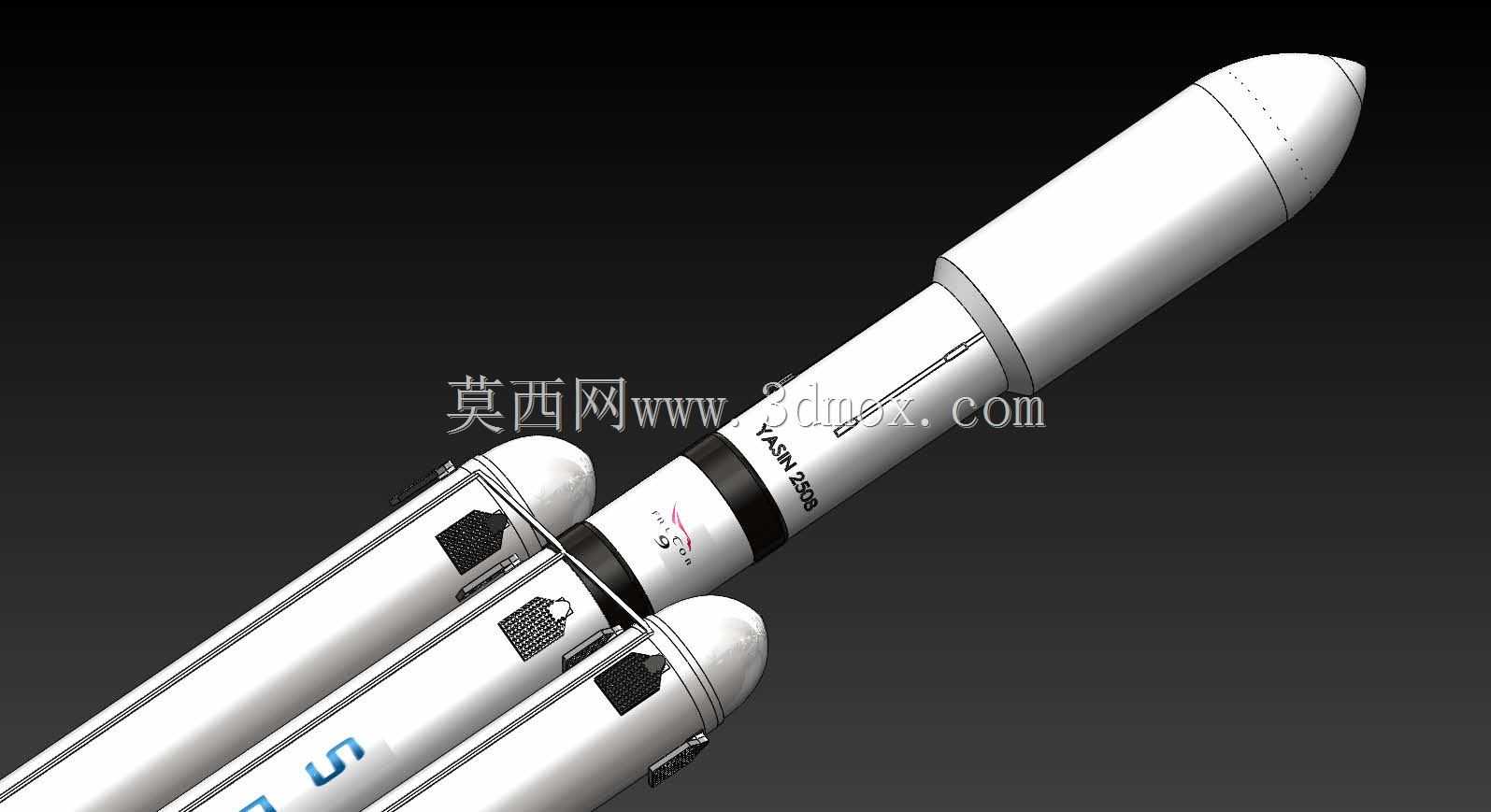

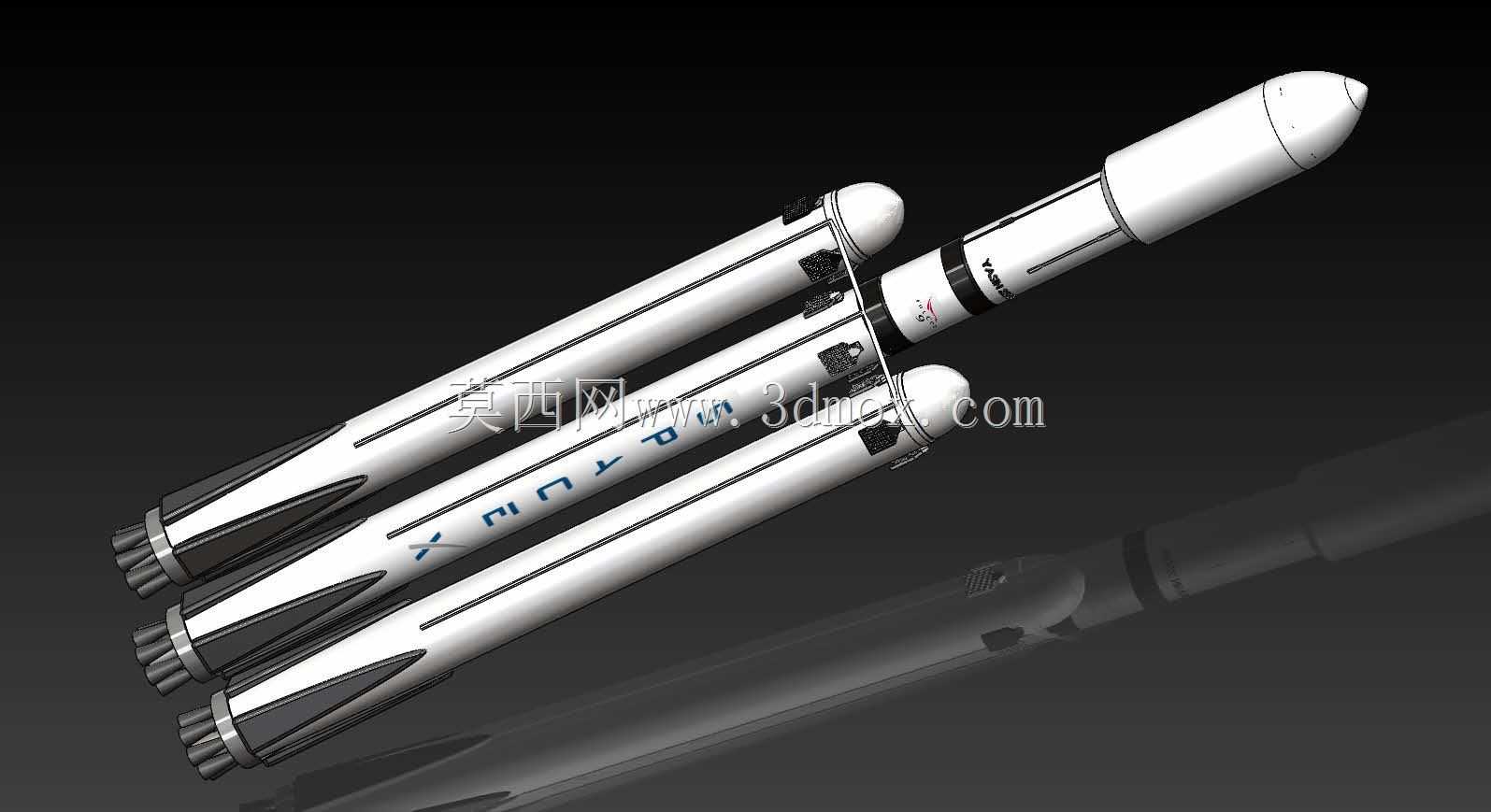

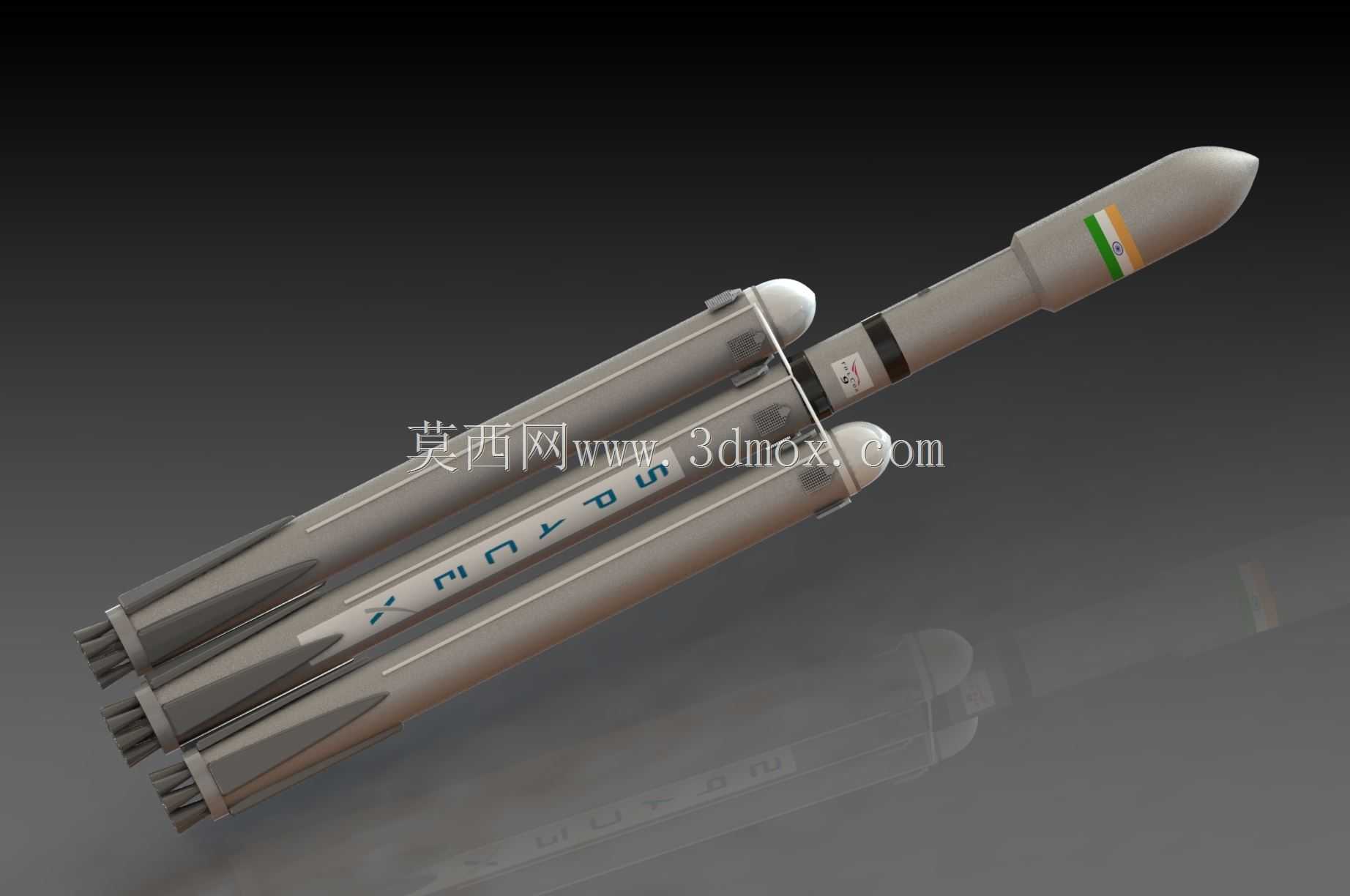

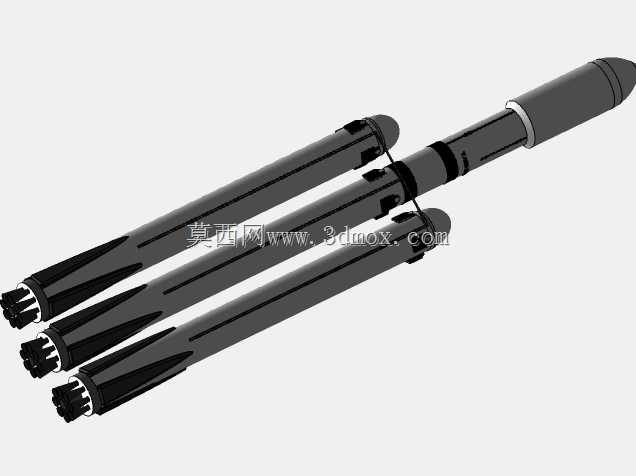

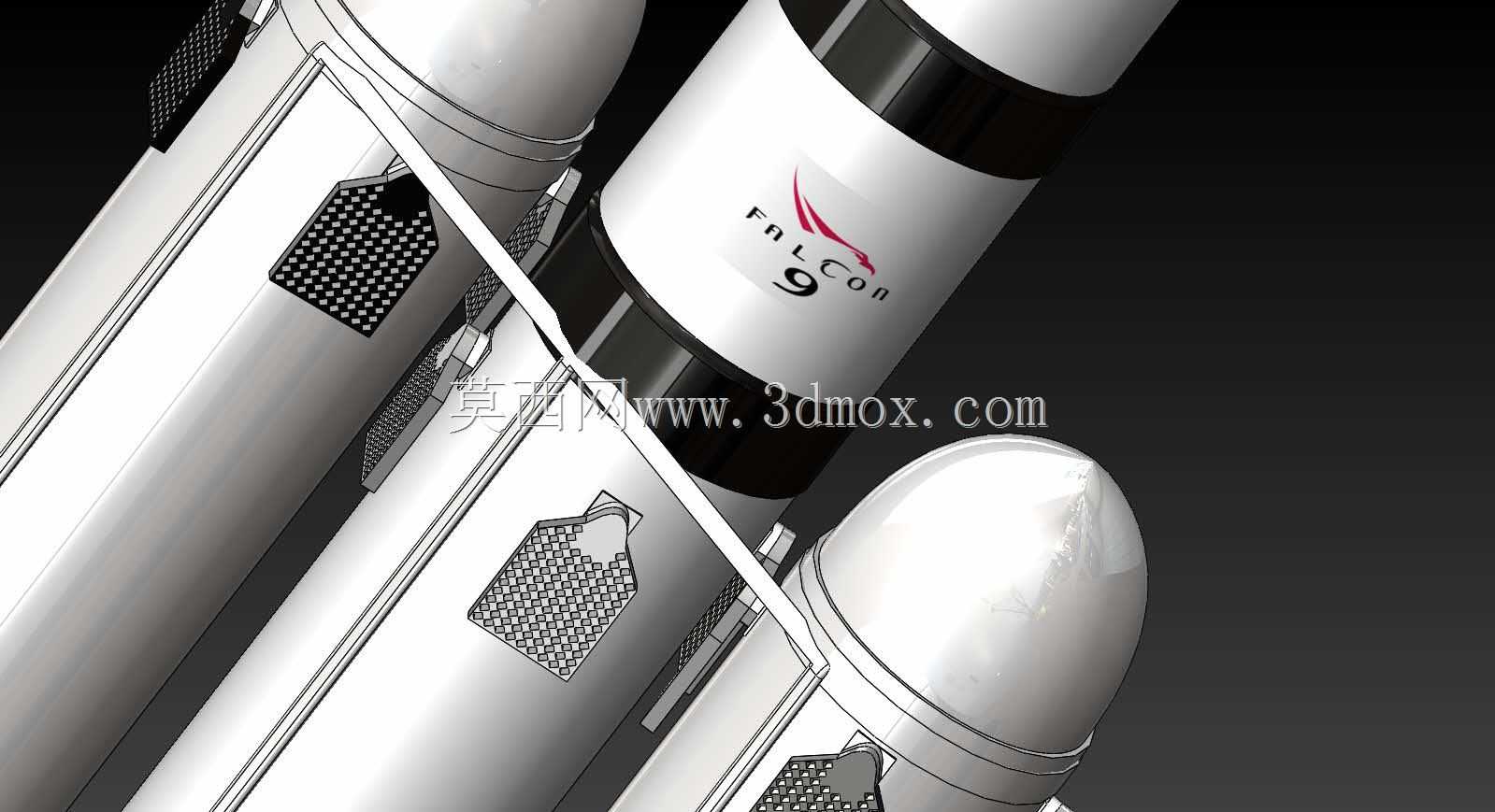

该作品还原的重型运载火箭，核心应用场景集中在近地轨道大型载荷投送、深空探测任务发射、商业卫星组网批量部署以及空间站物资补给等航天领域，作为当前商业航天领域运力突出的航天运载装备，其实际用途覆盖从低轨大质量卫星入轨到跨行星探测任务的载荷推送需求，能够适配多类商业、科研航天发射任务的载荷搭载要求。在功能特性层面，该运载器采用多助推并联的构型设计，核心箭体搭配多台助推模块协同工作，能够在起飞阶段提供充足的推力支撑，满足大载荷发射的推力需求；同时箭体结构预留了回收复用的结构设计空间，箭体外侧的网格状结构为着陆支撑机构的安装预留了装配边界，配套的栅格翼结构能够在箭体返回阶段提供气动控制力矩，保障回收过程的姿态稳定，箭体各舱段之间采用标准化的连接接口设计，便于生产阶段的模块化装配以及后续的检修维护作业。在设计思路层面，该作品围绕运载火箭的实际工作逻辑展开结构还原，首先从整体构型上还原了三芯级并联的布局特征，芯级与助推器的外形尺寸比例参考实际装备的参数比例进行等比例缩放设计，各助推器与芯级的连接位置设置了符合力学传递逻辑的连接结构，能够在三维结构层面还原起飞阶段的推力传递路径；箭体表面的管路走线、传感器安装位、舱段检修口等细节结构都做了对应还原，箭体头部的整流罩采用分体式结构设计，能够直观展示整流罩内部的载荷舱空间边界，整流罩的分离机构安装位置也做了结构预留，能够清晰展示整流罩的工作逻辑。在外形尺寸与安装边界层面，该作品严格遵循实际运载火箭的尺寸比例进行建模，箭体整体长径比符合航天运载器的设计规范，各助推器的直径、长度与芯级的尺寸匹配关系符合力学设计要求，箭体底部的发动机安装位预留了标准的发动机装配接口，能够适配多台发动机并联安装的空间需求，着陆支撑机构的收纳空间完全嵌入箭体外侧的预留舱段内，不会额外增加箭体的飞行气动阻力，栅格翼的安装位置设置在箭体尾部的指定区域，展开后不会与箭体其他结构产生运动干涉，整体结构的安装边界完全匹配航天运载火箭的实际装配逻辑，能够直观展示重型运载火箭的整体结构组成与各系统的布局关系，可用于航天科普展示、航天装备结构教学以及相关航天方案的前期构型验证参考。
