汽车驱动桥连接用带法兰轮毂结构

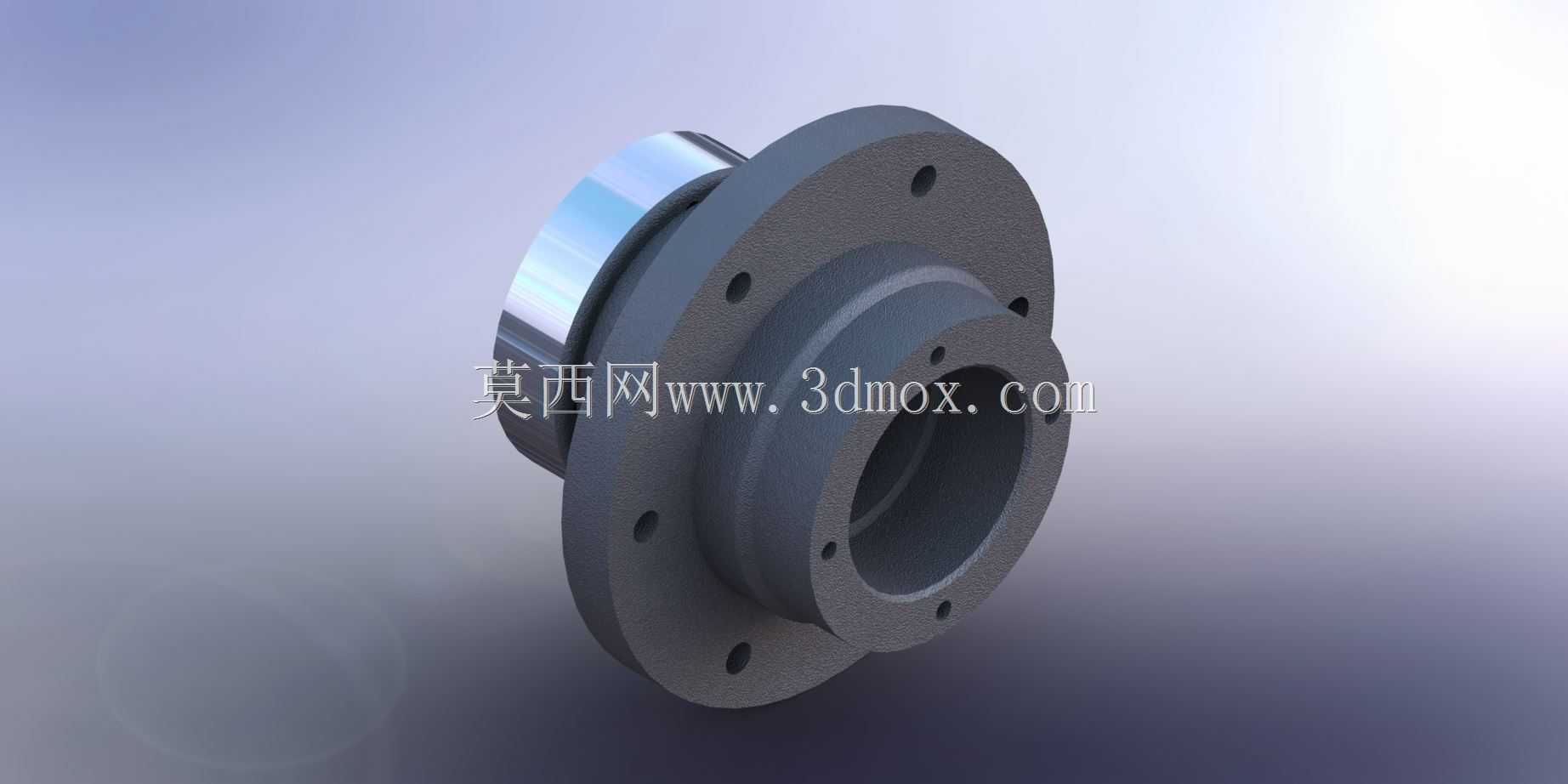

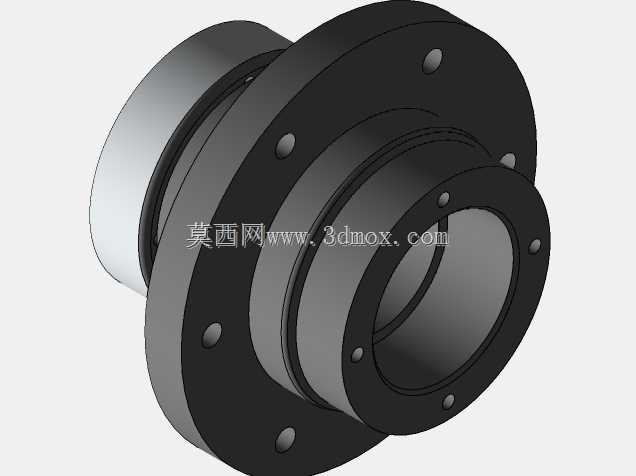

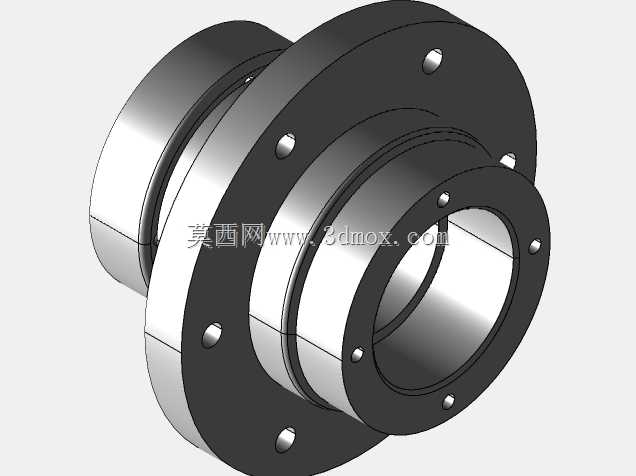

　　在商用车与乘用车辆的底盘行走系统中，轮毂是衔接制动总成、轮辋与驱动桥壳的核心承载构件，日常作业中需要同时传递驱动扭矩、承受整车垂向载荷以及制动过程产生的冲击弯矩，其结构合理性直接决定轮端的运行可靠性与维护周期。这款轮毂采用阶梯式轴段搭配双侧法兰的结构布局，靠近桥壳一侧的大直径法兰沿圆周均匀分布8个螺栓过孔，用于和制动鼓或制动盘的安装止口定位配合，保证制动部件与轮毂的同轴度，避免制动过程中出现偏磨、抖动的问题；外侧的小直径法兰对应轮辋的安装孔位，轮辋通过螺栓紧固在该法兰端面上，实现车轮与轮毂的刚性连接，传递整车行进的驱动力与制动力。

　　从设计逻辑来看，该轮毂的内孔采用阶梯通孔结构，不同直径的轴段分别对应桥壳上的轴承安装位、油封配合位，内孔的尺寸公差需要与轴承外圈、油封外圈采用过盈配合设计，过盈量控制在0.02-0.05mm区间，既保证轴承装配后不会出现外圈跑圈的问题，也避免过盈量过大导致轴承预紧力超标、运行温升过高。轮毂的轴段过渡位置全部采用圆角过渡，圆角半径不小于3mm，避免应力集中导致的疲劳断裂问题，毕竟车辆在过颠簸路面、紧急制动时，轮毂的轴肩位置会承受交变的弯曲应力，应力集中点很容易在长期交变载荷下萌生裂纹。

　　安装边界方面，大法兰的端面设计有0.1mm深度的止口槽，与制动鼓的定位凸台配合，装配时止口的配合间隙控制在0.03mm以内，保证制动鼓与轮毂的旋转同轴度，减少制动踏板的跳动量；外侧小法兰的螺栓孔采用沉孔设计，螺栓装配后头部不会突出法兰端面，避免与轮辋的安装面产生干涉，同时所有螺栓孔的位置度公差控制在Φ0.1mm以内，保证轮辋安装后不会出现动平衡超标的问题。轮毂的轴向尺寸需要匹配桥壳的轮端伸出长度，装配后轴承的预紧间隙可以通过桥壳端部的锁紧螺母调整，预留的调整量在0.5-1mm区间，适配不同规格轴承的装配公差。

　　实际应用场景中，这类轮毂多用于轻型载货汽车或者中型乘用车的非断开式驱动桥，日常运行中需要承受车轮传递的路面冲击，因此法兰与轴段的连接位置做了加厚处理，壁厚从轴段的12mm逐步过渡到法兰根部的18mm，提升结构的抗冲击能力。轮毂的材质通常选用球墨铸铁QT450-10，兼顾强度与减震性能，铸造后需要进行时效处理消除内应力，避免加工后出现变形。加工过程中，两端法兰的端面需要与内孔轴线保证垂直度公差不大于0.05mm，否则装配后会出现制动盘偏摆、轮辋跳动的问题，直接影响行驶安全性。

　　从功能特性上看，该结构的轮毂集成了制动部件安装、轮辋连接、轴承承载三个核心功能，不需要额外设计转接法兰，减少了轮端的零件数量，降低装配复杂度，同时整体式的结构相比分体式设计拥有更好的刚性，在大扭矩传递过程中不会出现连接松动的问题。日常维护时，只需要拆下外侧法兰的轮辋螺栓就可以更换制动鼓或者制动片，不需要整体拆卸轮毂，提升了售后维护的效率。油封配合位的表面粗糙度要求达到Ra1.6，保证油封唇口的密封效果，避免桥壳内的齿轮油渗漏到制动鼓内导致制动失效，同时也能阻挡外部的泥水、灰尘进入轴承位置，延长轴承的使用寿命。
