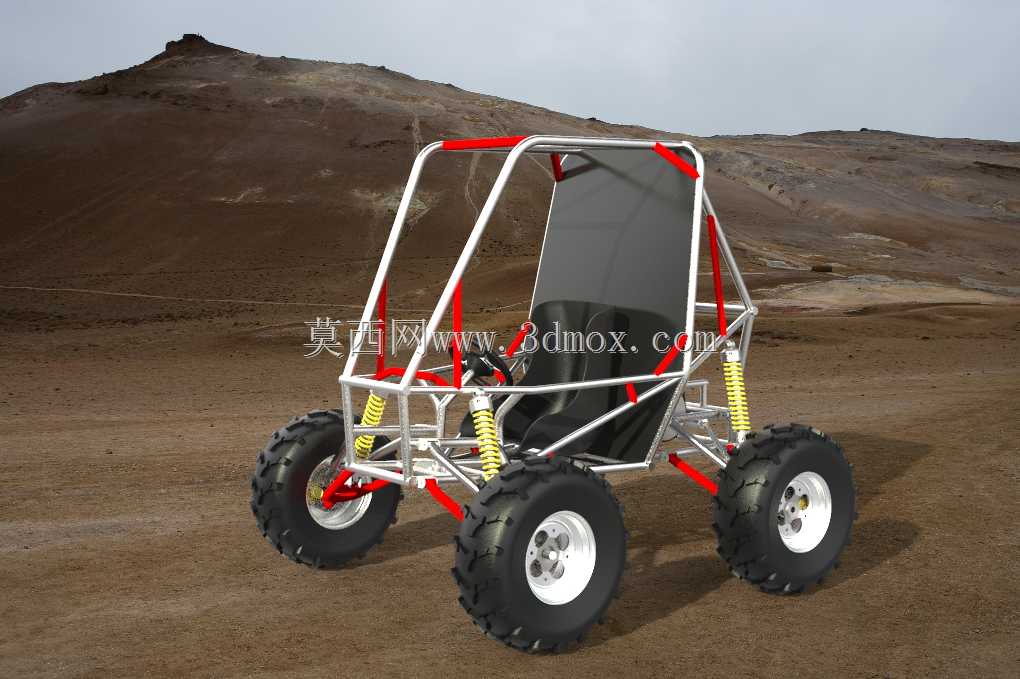

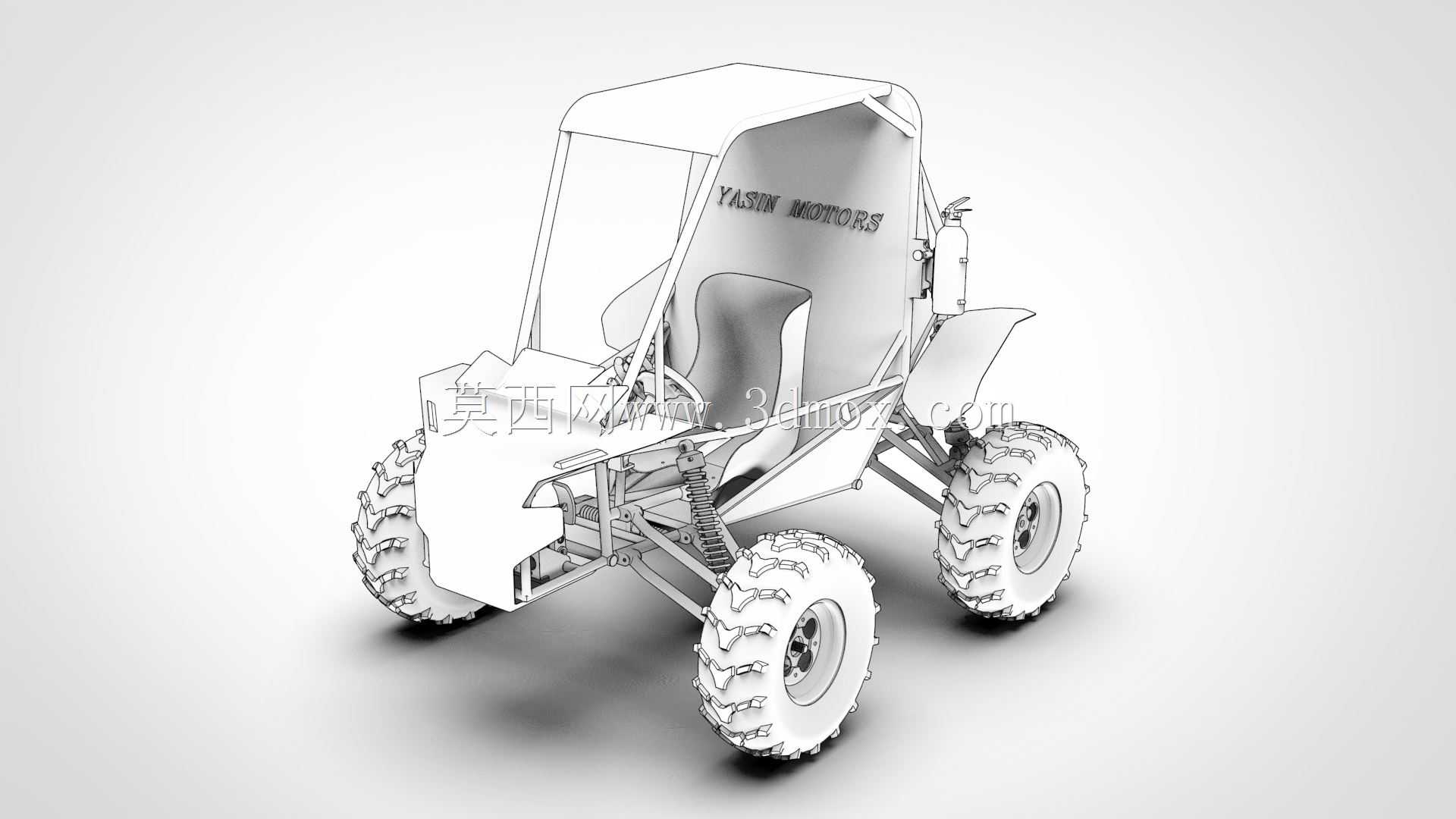

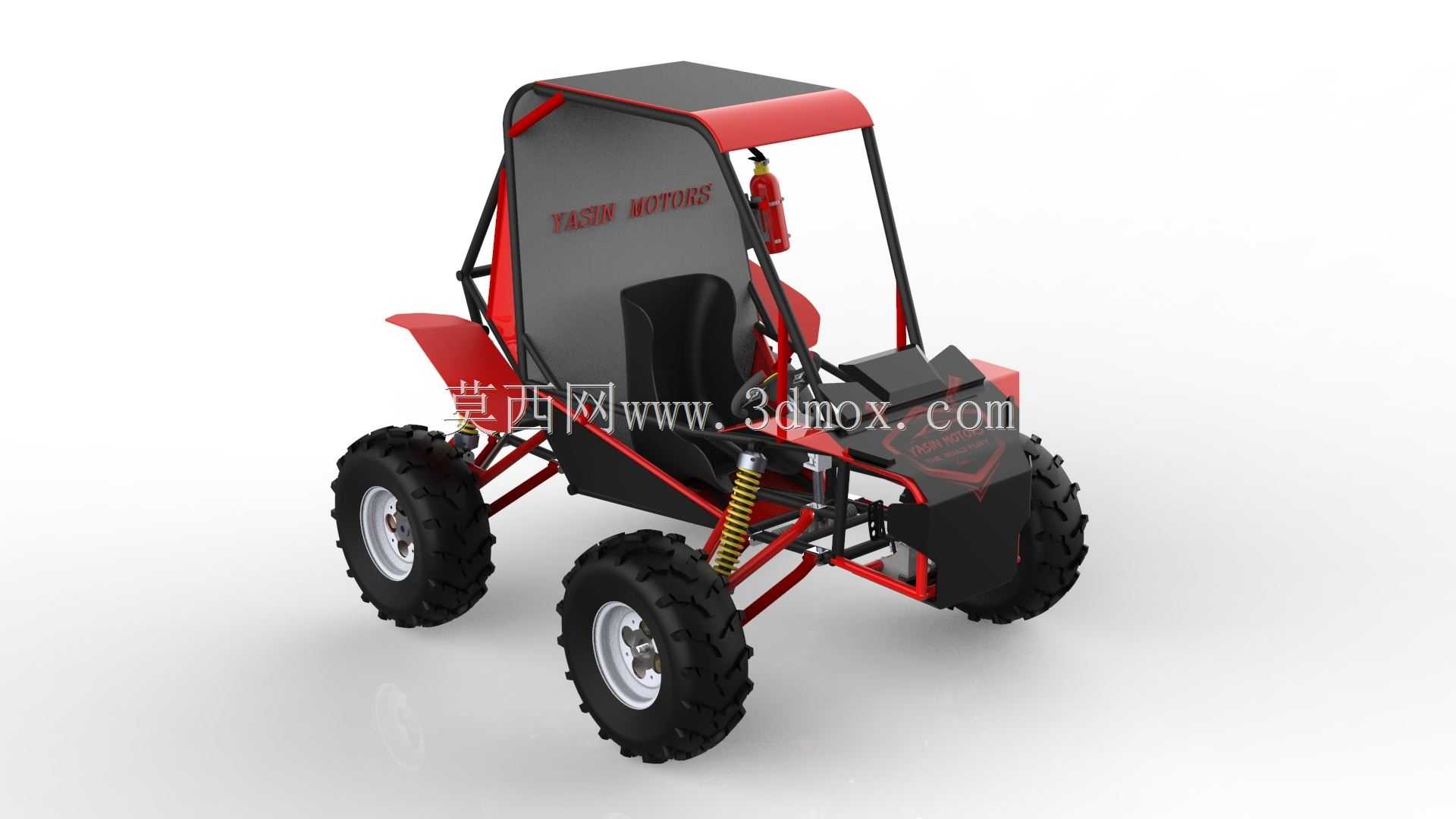

巴哈越野赛车钢管式车架底盘结构

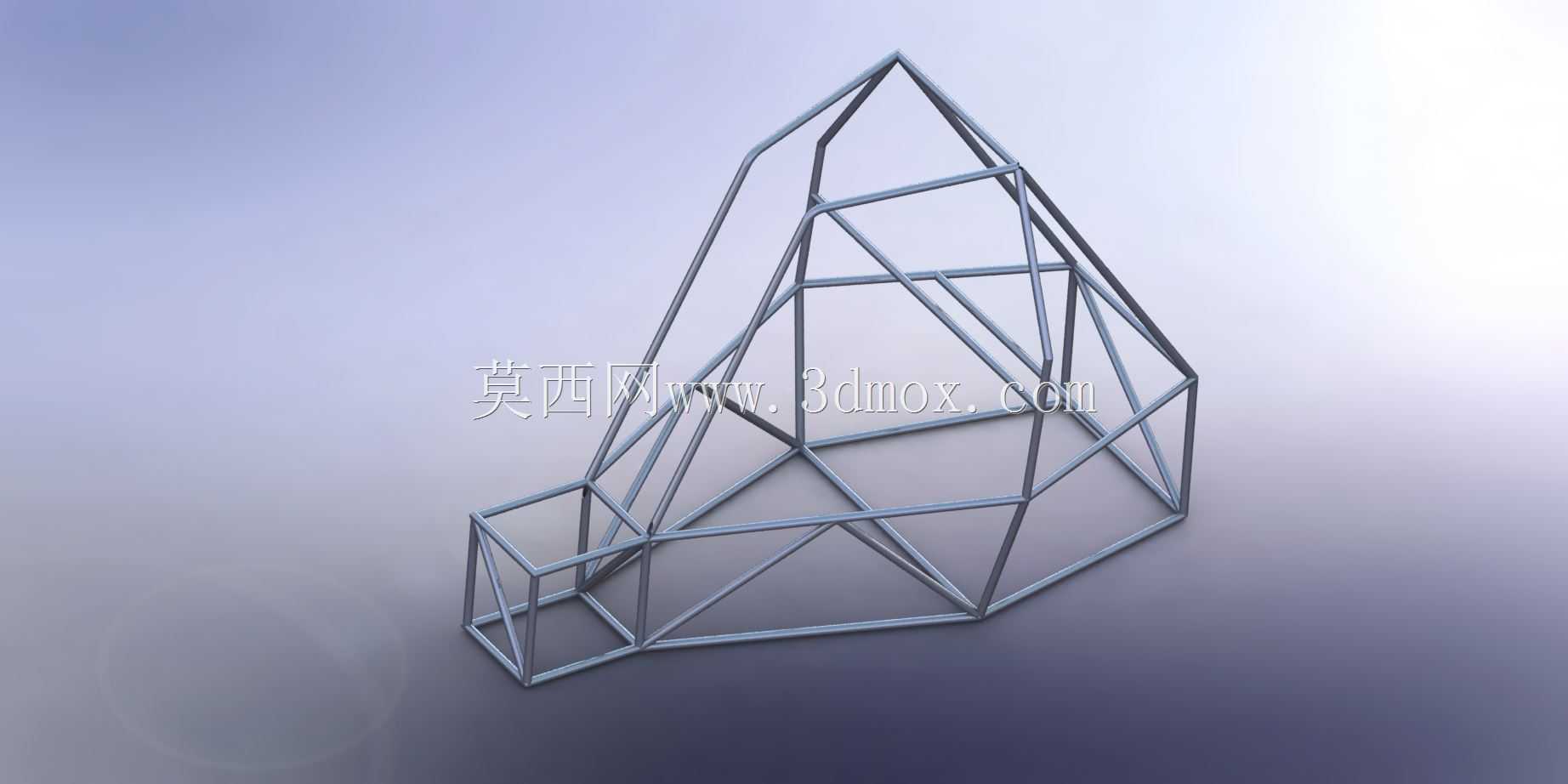

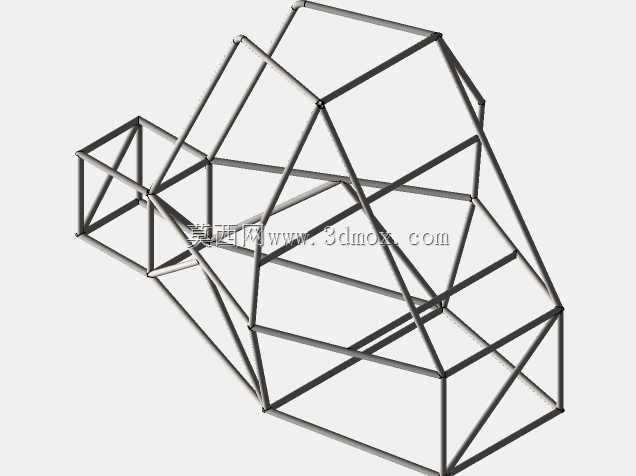

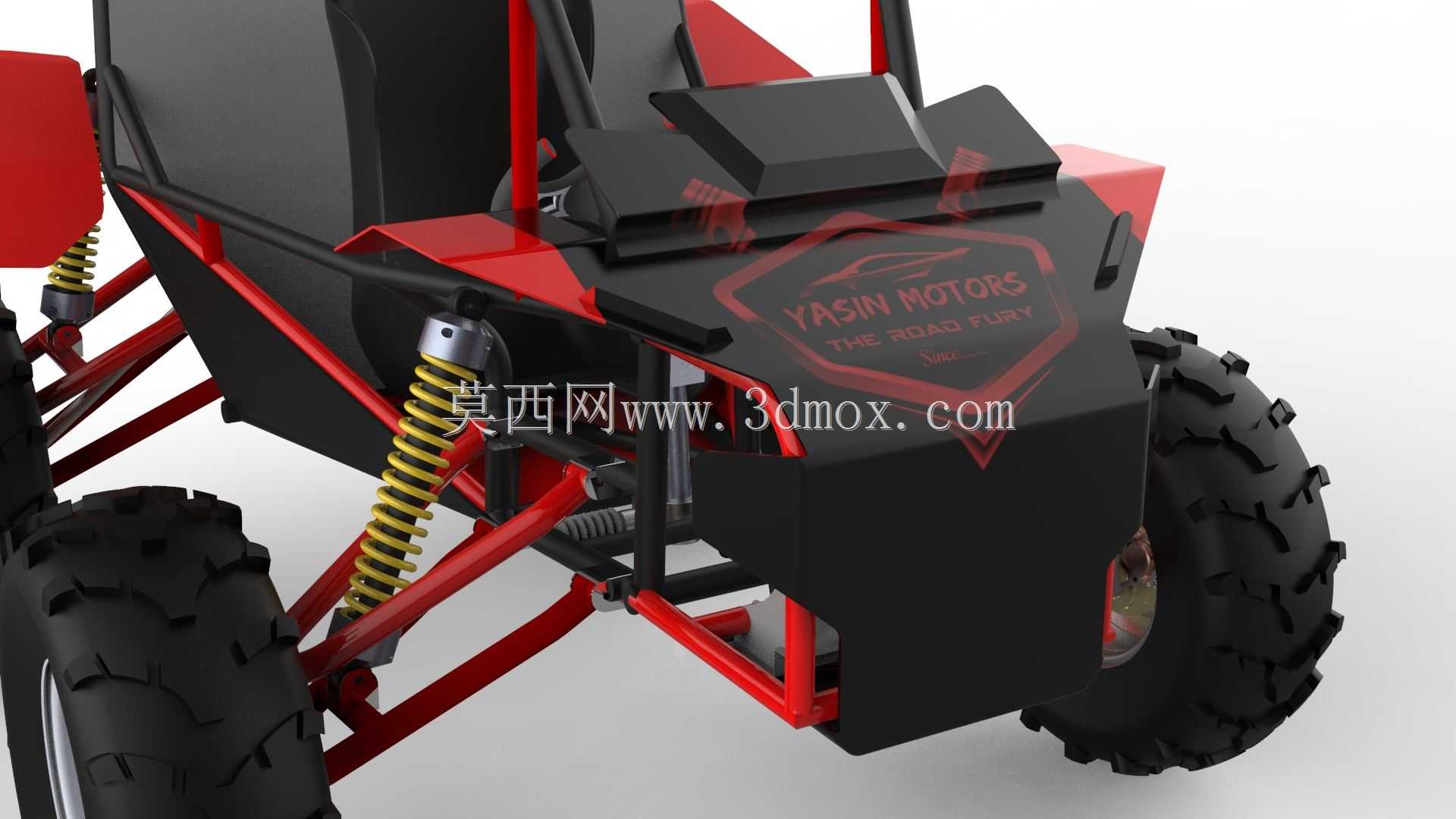

　　这套空间桁架式钢管底盘结构，是面向小型越野竞速赛事开发的承载核心，主要适配非铺装路面、多起伏地形的越野竞速场景，在巴哈系列赛事的参赛车辆中，这类钢管桁架底盘是应用最广泛的承载结构形式，能够在整车重量控制、碰撞吸能、复杂载荷承载之间找到最优平衡。从结构设计逻辑来看，整个底盘采用冷拔无缝钢管通过节点焊接拼接而成，所有杆件的排布完全遵循空间力学传力路径，没有多余的冗余结构，前部区域的桁架结构预留了动力总成的安装边界，可适配小排量单缸发动机与配套变速传动组件的安装，杆件在动力安装点位做了局部加密处理，通过斜向支撑杆件形成多个稳定三角形单元，能够直接传递发动机输出的扭矩载荷，同时抵消越野路面颠簸带来的纵向冲击。

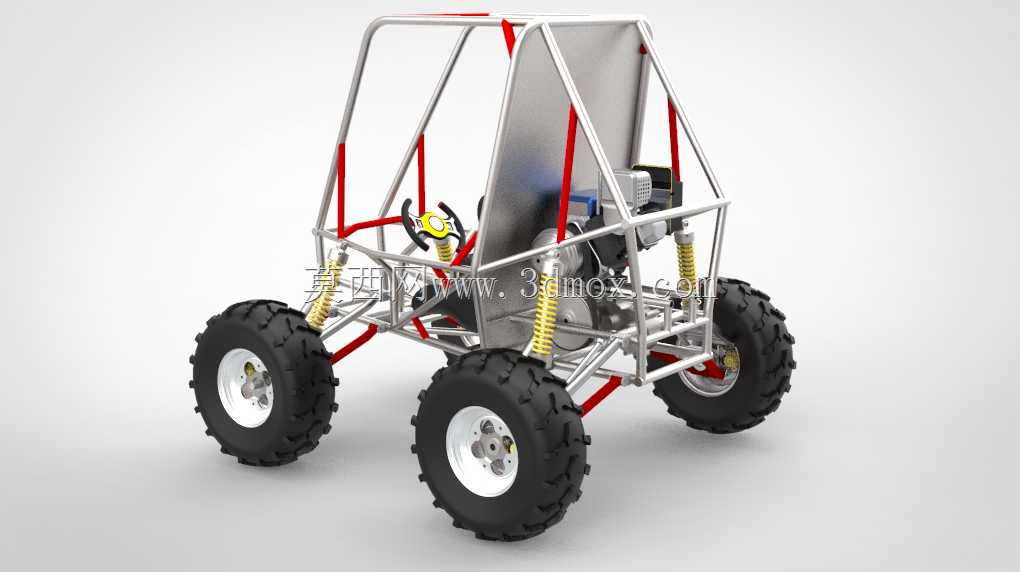

　　中部的驾驶舱区域是整个底盘刚度最高的部分，周边的钢管排布形成了完整的笼式防护结构，侧向杆件采用大管径规格布置，在车辆发生侧翻、侧向碰撞时能够通过杆件的塑性变形吸收冲击能量，避免驾驶舱空间发生侵入变形，保障驾乘人员的生存空间，该区域的安装边界预留了座椅固定点、安全带安装锚点、操控机构的安装平面，所有固定点位都通过双层钢管叠加焊接的方式做了局部加强，避免长期交变载荷下出现焊点开裂的问题。后部的桁架结构主要用于承载后悬架、油箱与散热组件，杆件排布顺着后轮跳动的载荷方向设置斜向支撑，能够将悬架传递的路面冲击快速分散到整个车架结构上，避免局部应力集中导致的结构失效。从实际使用场景的适配性来看，这类钢管底盘相比传统冲压焊接的一体式底盘，

　　拥有更高的设计自由度，可根据不同的赛事规则、动力配置、悬架形式灵活调整杆件的位置与管径规格，不需要额外开制冲压模具，非常适合小批量定制的赛事车辆开发。在尺寸边界的设计上，整个底盘的轮距、轴距参数完全匹配巴哈赛事的规则限制，前部的防撞结构突出于动力总成安装位150mm以上，在正面碰撞时能够率先溃缩吸能，避免动力总成直接受到冲击侵入驾驶舱；底盘下部的横向杆件排布预留了足够的离地间隙，能够适配大行程越野悬架的跳动行程，避免车轮上下跳动时与车架杆件发生运动干涉。设计过程中对所有节点的焊接位置都做了应力释放的结构优化，杆件连接位置采用相贯线切割处理，保证钢管之间的贴合面积最大化，提升焊接强度，同时在长期承受交变载荷的节点位置，

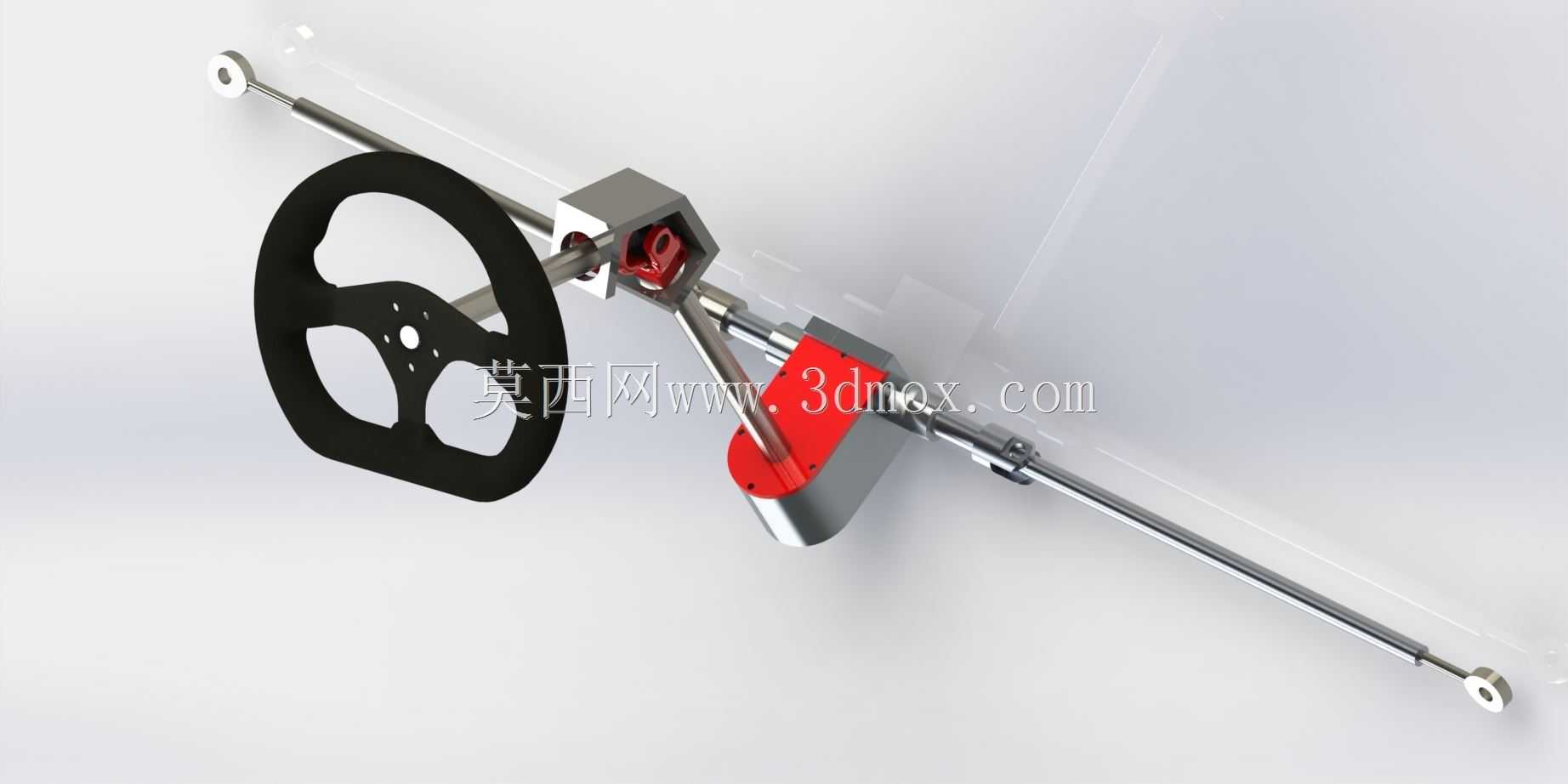

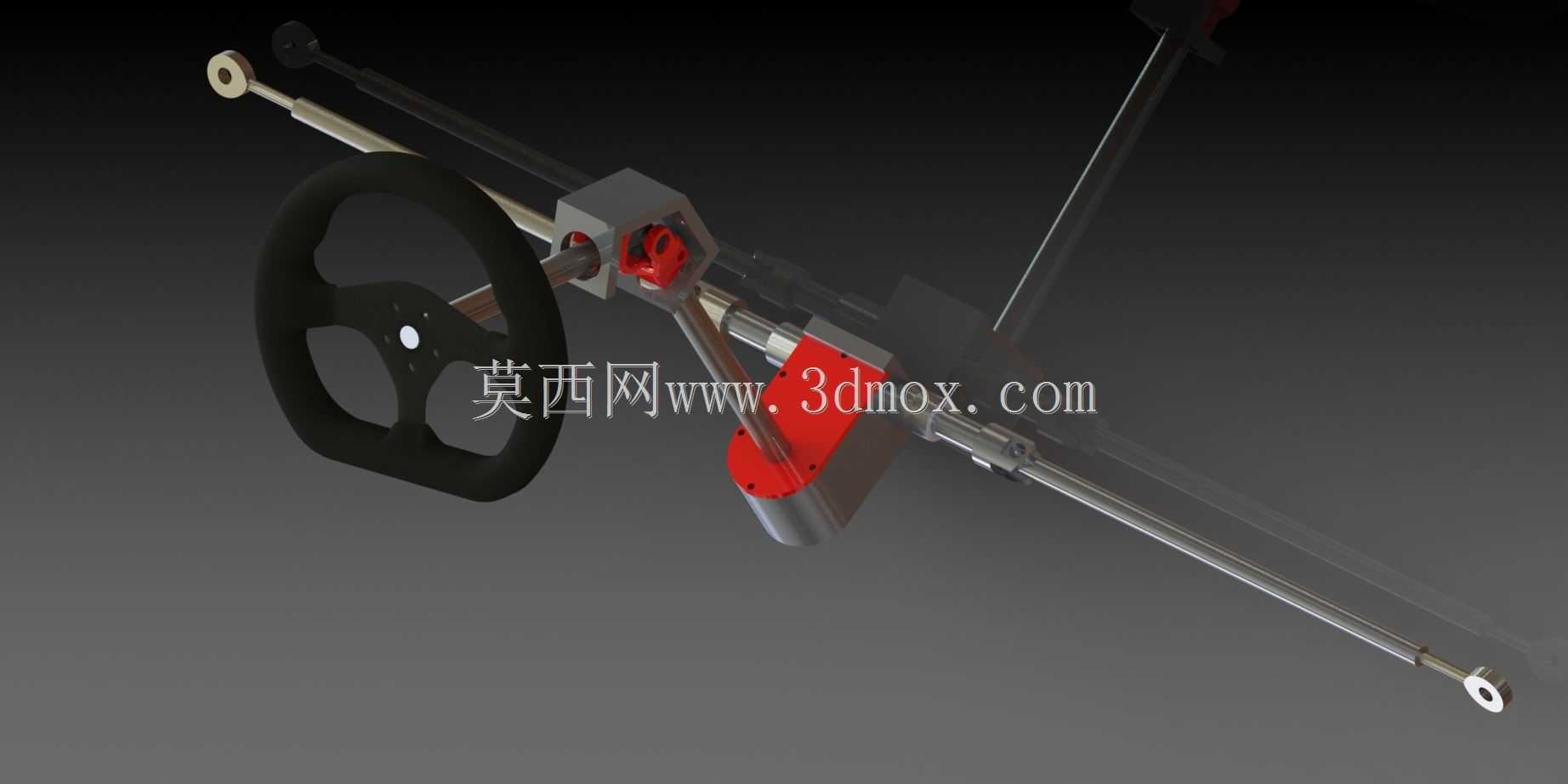

　　没有出现应力集中导致的疲劳断裂隐患。整个底盘的重量控制在极低水平，所有非承力方向的冗余杆件全部被剔除，在保证整体扭转刚度、弯曲刚度满足越野赛事需求的前提下，尽可能降低整车簧上质量，提升车辆在颠簸路面的操控响应性。这类桁架式底盘结构除了应用在巴哈赛事车辆上，也可适配小型全地形越野车、单人越野作业车辆的开发，结构本身的拓展性极强，可根据不同的使用需求在对应点位加装附属安装支架，不需要对主桁架结构做大规模改动。从载荷传递的逻辑来看，车辆行驶过程中，路面通过轮胎、悬架传递到车架安装点的冲击载荷，会顺着连接的钢管快速分散到相邻的三角形结构单元中，通过整个空间桁架的协同变形抵消冲击能量，不会出现局部载荷过大导致的结构变形，相比平面焊接的车架结构，空间桁架的扭转刚度能够提升40%以上，而整体重量却能降低30%左右，非常适合对重量、强度都有极高要求的越野竞速场景。在安装边界的设计上，所有总成部件的安装点位都设置了统一的安装基准面，降低后续零部件装配的对位难度，前部的转向机构安装位预留了足够的转向行程空间，保证前轮在最大转向角度、最大悬架跳动行程下，都不会与车架杆件、周边覆盖件发生运动干涉；后部的传动系统安装位同轴度公差控制在合理范围内，避免传动系统长期运转过程中出现额外的振动载荷，提升传动组件的使用寿命。
