转向节拉杆连接关节结构设计

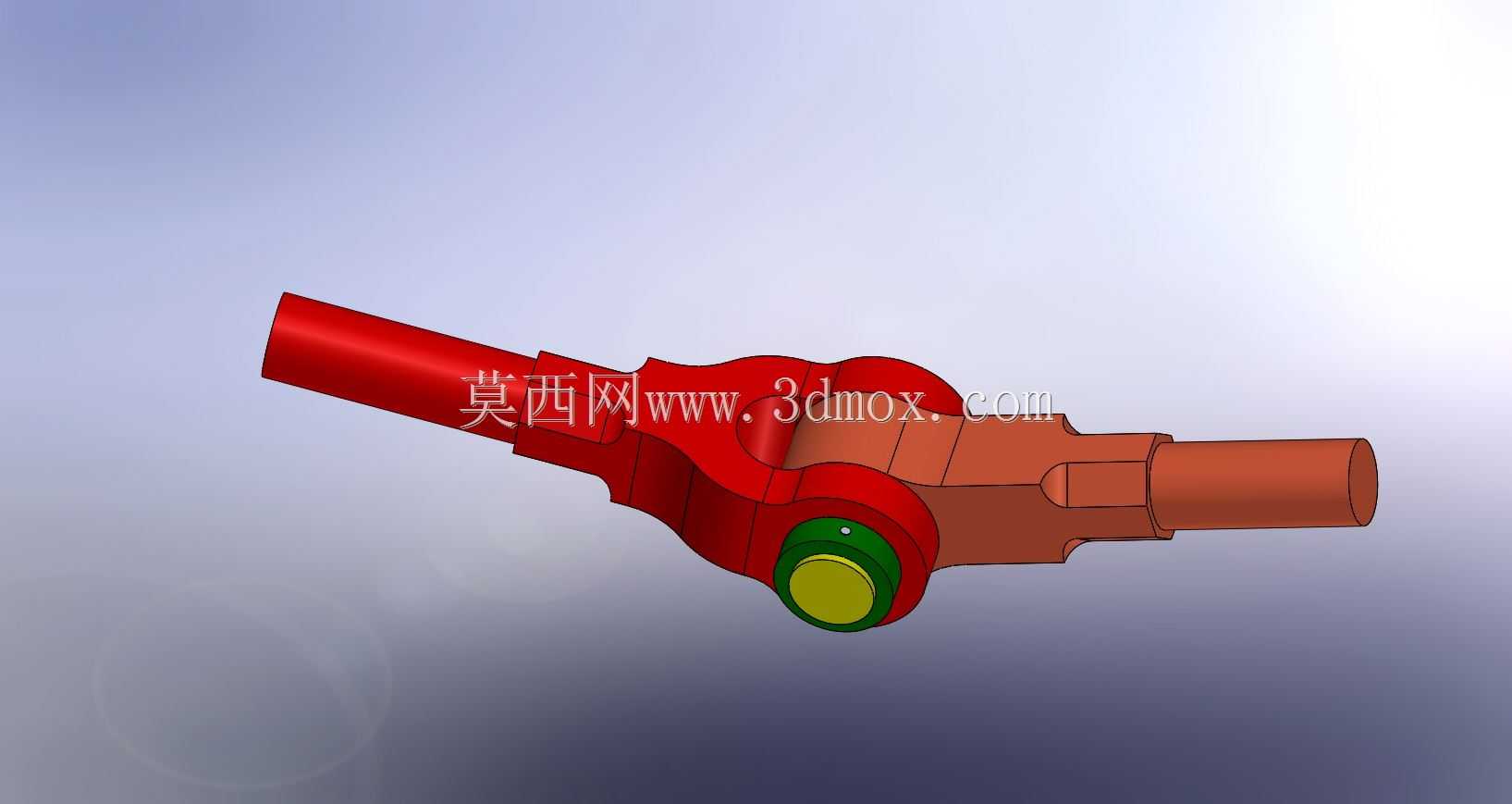

　　这类铰接式连接关节在行走类机械的转向传动链路里承担核心传力作用，日常在轻卡转向直拉杆、农用机械操纵拉杆、小型工程机械的传动连杆组中都能见到同结构的部件，核心作用是衔接两根承受轴向拉伸载荷的杆体，同时补偿安装过程中产生的少量角度偏差，避免杆系因为硬连接出现别劲、卡滞甚至应力断裂的问题。很多刚入行的结构设计人员容易忽略这类关节的角度补偿能力，在做杆系布置的时候直接把两端杆体做成刚性同轴连接，实际装车或者装机之后，车架受载产生形变、转向动作带来的空间角度偏移，都会在杆体根部产生极大的附加弯矩，轻则导致拉杆变形卡滞，重则直接在应力集中位置发生断裂，引发操作失灵的安全隐患。从结构本身来看，这个关节采用了分体式叉形座配合销轴的铰接结构，

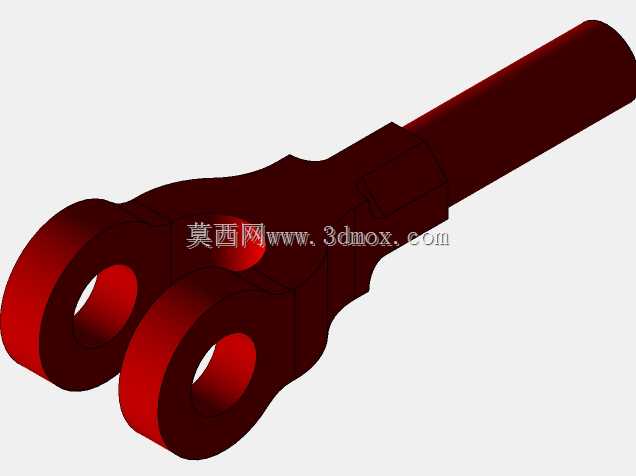

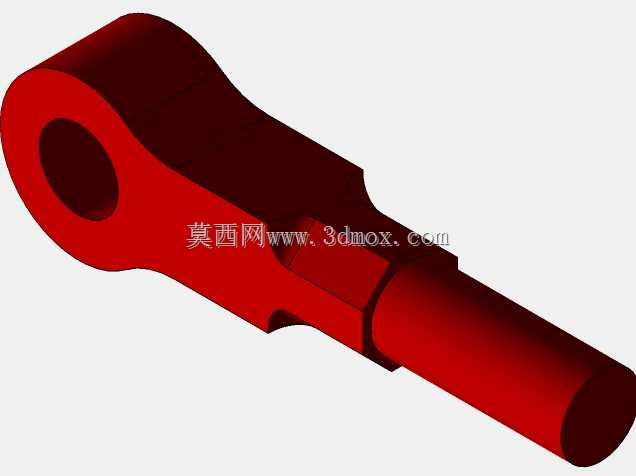

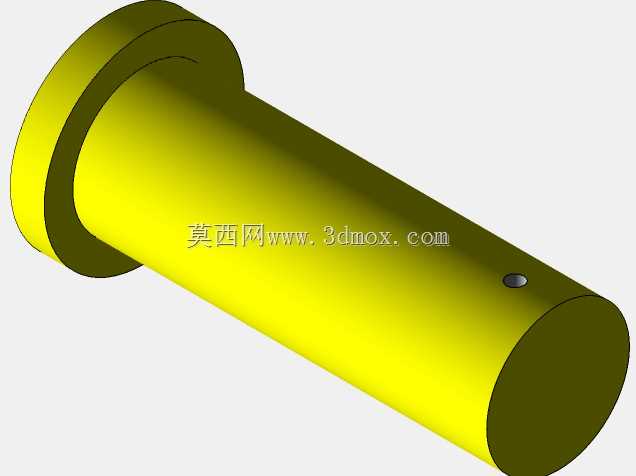

　　一端的杆体和叉形座为一体化锻造成型，避免了拼接结构带来的强度薄弱点，叉头位置的销轴孔做了同轴度公差约束，销轴装配后和另一端的杆头采用过盈配合加防转销固定，避免销轴在工作过程中出现转动磨损。销轴和叉形座的接触位置预留了润滑脂储油腔，日常维护时可以通过注油嘴补充润滑脂，降低铰接面的磨损速率，延长部件的整体使用寿命。设计这类关节的时候，首先要核算的是额定轴向拉载荷下的结构强度，叉形座的两个耳板厚度要根据材料的屈服强度做等强度设计，不能为了追求轻量化盲目削减耳板厚度，否则在承受冲击载荷的时候很容易出现耳板撕裂的问题；同时销轴的剪切强度也要和耳板的挤压强度做匹配，避免出现销轴剪断或者耳板孔被挤压变形的失效形式。安装边界方面，

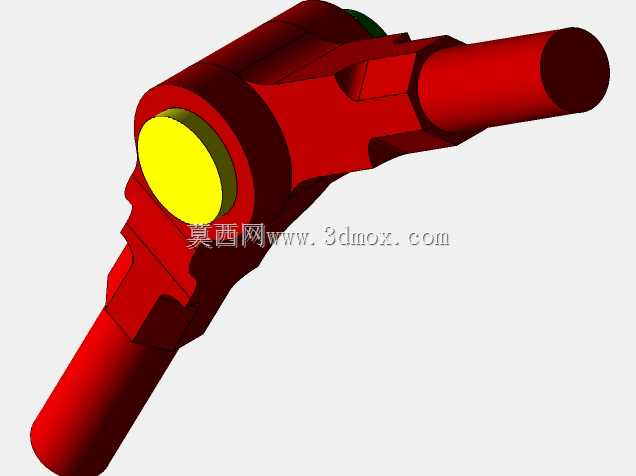

　　这类关节两端的杆体都采用外螺纹结构，可以通过旋转关节本体调整两端拉杆的总长度，适配不同安装距的杆系布置需求，调整到位之后通过锁紧螺母锁死，防止工作过程中螺纹松脱导致长度变化。铰接的摆动角度范围一般控制在正负15度以内，足够覆盖常规杆系工作过程中产生的角度偏移量，如果实际布置需要更大的摆动角度，就要加大叉形座的开口宽度，避免摆动过程中杆头和叉耳发生运动干涉。很多设计人员在建模的时候容易忽略运动干涉检查，只做静态的装配建模，等到实际做运动仿真的时候才发现大角度摆动下杆头和叉耳碰死，不得不返工修改叉座的开口尺寸，耽误整体的设计进度。另外，关节表面的红色部分为防锈涂装，销轴端部的密封端盖可以阻挡外界的泥沙、灰尘进入铰接摩擦面，

　　避免磨粒磨损加速部件失效，在户外作业的工程机械、农用机械场景下，这个密封结构的可靠性直接决定了关节的使用寿命，如果密封失效，泥沙进入配合面，短时间内就会把铰接面磨出间隙，导致杆系传动出现旷量，操作精准度大幅下降。从受力特性来看，这类关节工作过程中主要承受轴向的拉伸载荷，径向的载荷占比极小，所以在做强度校核的时候，重点要校核轴向拉力下的耳板拉应力、销轴的剪切应力以及螺纹连接的强度，不需要额外核算径向的抗弯强度，这也是这类部件和刚性连接接头最核心的区别。在做三维建模的时候，要重点保证叉耳两个销孔的同轴度，以及销轴和杆头连接位置的垂直度，这些形位公差如果控制不好，装配之后铰接位置的转动阻力会大幅上升，甚至出现卡滞，无法起到角度补偿的作用。同时杆体的外螺纹要和杆体本身保证同轴，否则调整长度的时候会出现别劲，锁紧螺母也无法完全贴平锁紧面，容易出现松脱问题。
