十字轴式万向联轴器结构设计展示

项目分类:通用机械零部件 发布时间:2021-11-04 ID:359743
  • 十字轴式万向联轴器结构设计展示
  • 十字轴式万向联轴器结构设计展示
  • 十字轴式万向联轴器结构设计展示
  • 十字轴式万向联轴器结构设计展示
  • 十字轴式万向联轴器结构设计展示
  • 十字轴式万向联轴器结构设计展示
  • 十字轴式万向联轴器结构设计展示
  • 十字轴式万向联轴器结构设计展示
  • 十字轴式万向联轴器结构设计展示

  在各类需要轴线存在夹角的传动场景中,这类十字轴式万向节是解决非同轴动力传输的核心部件,从农用机械的动力输出端,到工业输送线的转角传动,再到小型设备的动力换向布局,都能见到它的应用身影。不同于刚性联轴器只能实现同轴间的扭矩传递,万向节允许相连的两根轴存在一定范围的角度偏移,哪怕两轴轴线不处于同一直线、存在动态的角度摆动,也能持续稳定完成旋转运动的传递,不会因为轴系的偏斜出现卡滞、传动中断的问题。

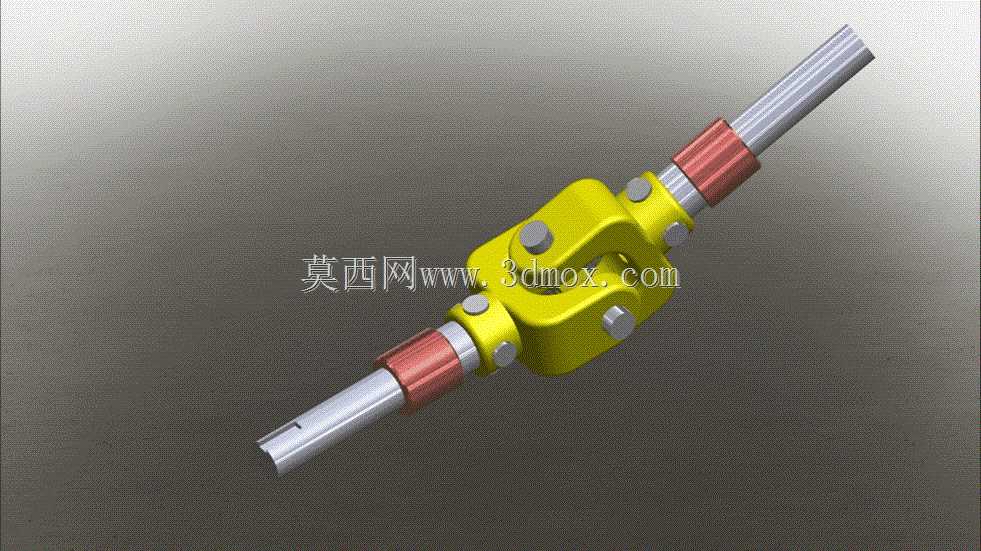

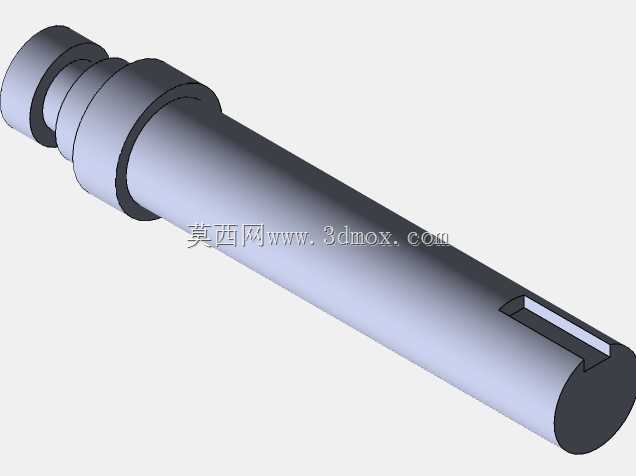

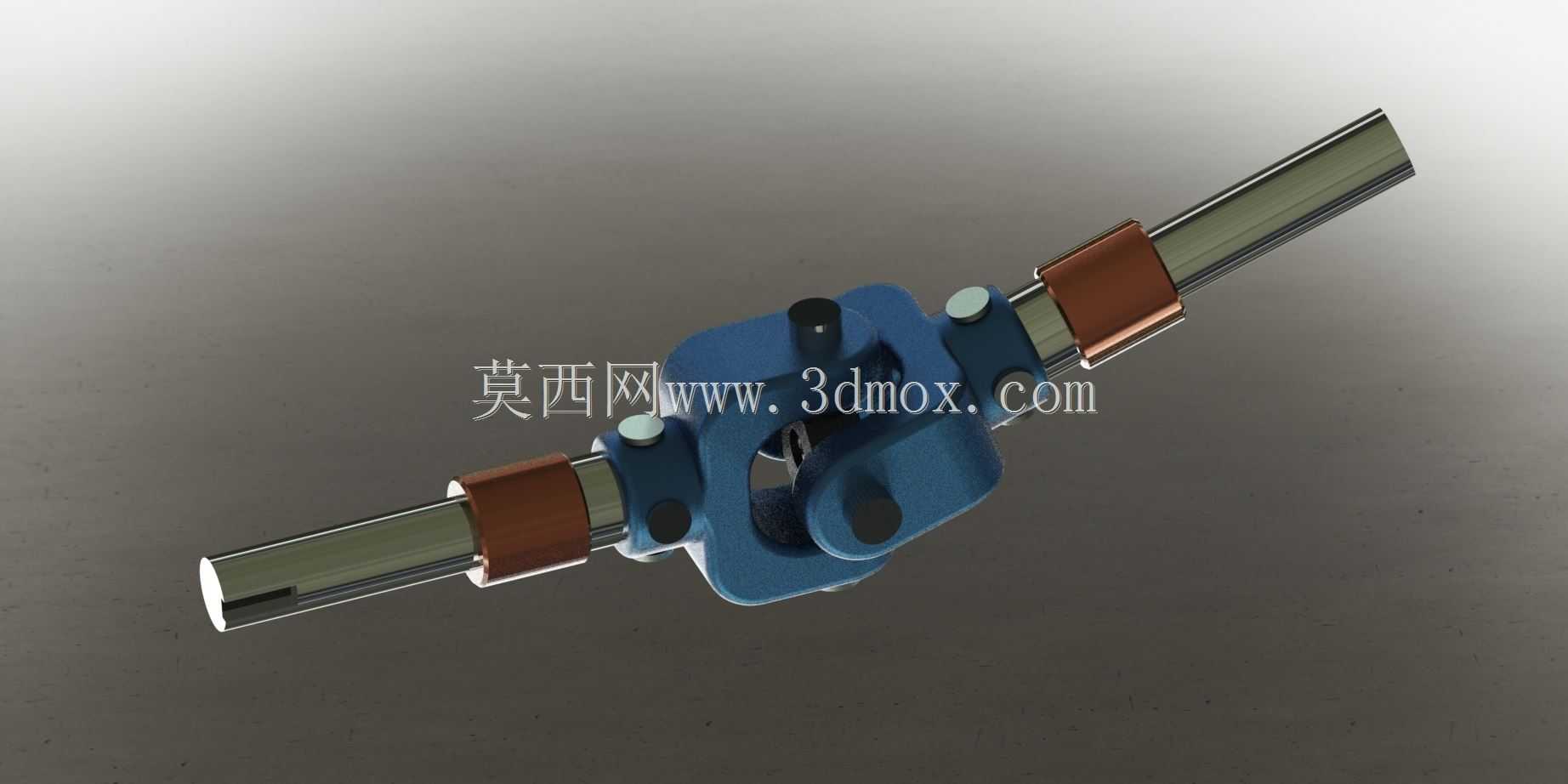

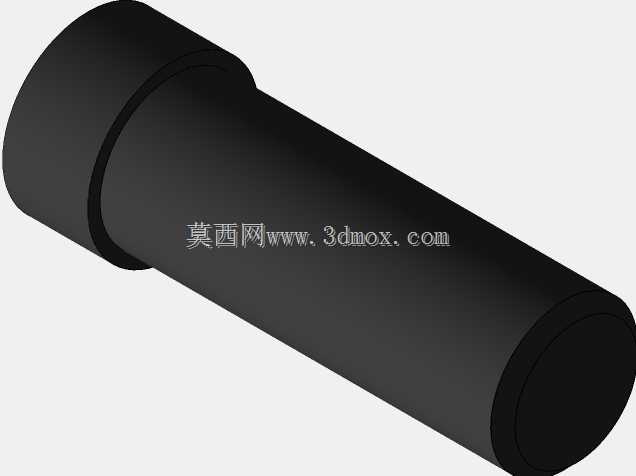

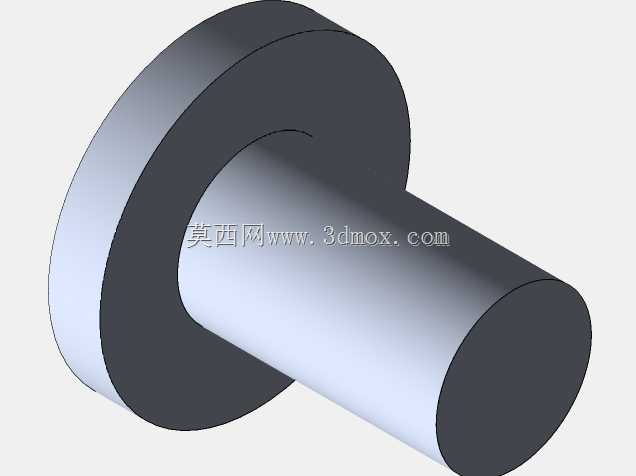

  从结构设计逻辑来看,这个万向节采用十字轴作为核心的铰接连接件,两个叉形接头分别套接在十字轴的两对轴颈上,配合轴套类限位结构实现周向的定位,避免传动过程中叉形接头从十字轴上脱出。两端的轴段采用标准的光轴配合结构,能够直接插入配套的轴孔内,通过轴上的铜质轴套可以调整轴向的配合间隙,同时在安装时能够适配不同安装距的布局需求,减少轴系加工时的同轴度公差要求。十字轴的轴颈位置预留了润滑与耐磨结构的安装空间,实际使用中可以定期加注润滑脂,降低铰接位置的转动摩擦阻力,延长部件的整体使用寿命,避免长期摆动磨损导致的传动间隙过大、传动精度下降问题。

  在实际选型应用时,需要重点关注它的安装边界尺寸:两端轴段的直径决定了配套轴孔的加工尺寸,十字轴的中心到两端轴段端面的距离决定了最小安装长度,而它允许的最大轴间夹角,是布局时必须严格遵守的参数,一旦实际使用中两轴的夹角超过设计允许值,会导致十字轴轴颈的受力急剧增大,大幅缩短部件寿命,甚至出现十字轴断裂的失效问题。这类万向节在单节使用时存在瞬时传动比不均匀的特性,当两轴存在夹角时,从动轴的转速会出现周期性波动,夹角越大波动幅度越明显,因此在对传动匀速性要求较高的场景中,通常会成对使用双万向节结构,通过合理布置中间轴的角度,抵消单节万向节带来的转速波动,保证输入端和输出端的转速保持一致。

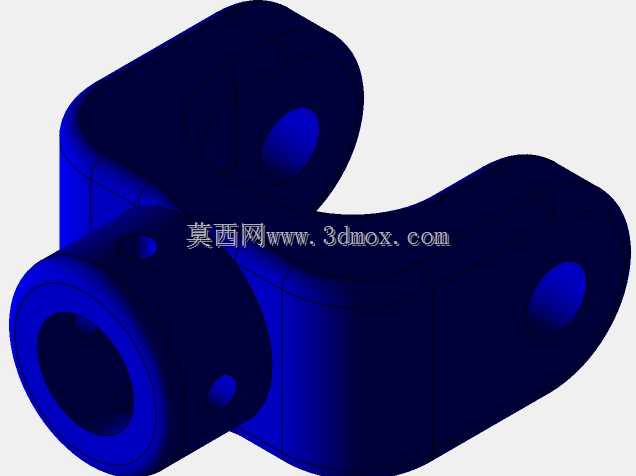

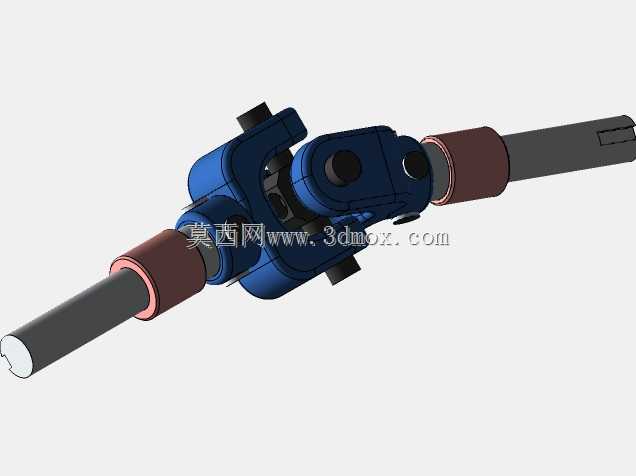

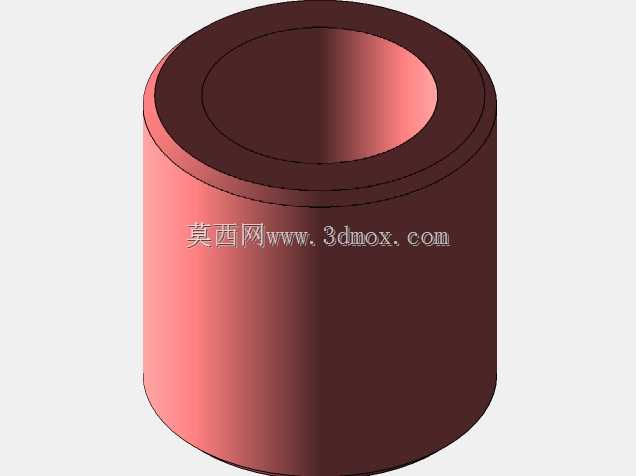

  从结构细节来看,叉形接头的本体采用一体式锻造结构设计,相比焊接式的叉头拥有更高的结构强度,能够承受更大的冲击扭矩,在频繁正反转、负载波动较大的传动场景中也能保持足够的结构刚度,不会出现叉头变形、开裂的问题。轴段上的限位铜套除了调整轴向间隙的作用外,还能在传动出现轴向窜动时起到缓冲作用,避免刚性碰撞对叉形接头和十字轴造成冲击损伤。在三维建模过程中,这类部件需要重点验证十字轴和叉形接头的运动干涉问题,确保在最大允许摆角范围内,两个叉形接头不会和十字轴、轴段发生碰撞,同时要校核铰接位置的配合公差,保证转动灵活无卡滞,又不会出现过大的配合间隙导致传动回差超标。

  在设备维护层面,这类万向节的失效大多出现在十字轴轴颈的磨损位置,当磨损量超过允许值后会出现明显的传动异响、抖动问题,此时只需要更换十字轴和配套的轴套即可完成维修,不需要更换整个部件,维护成本相对较低。安装时需要注意保证两端叉头的相对位置,尤其是双万向节布局中,要保证中间轴两端的叉头处于同一平面内,同时让输入轴、输出轴和中间轴的夹角保持相等,才能实现等速传动的效果,避免出现转速波动带来的设备振动、传动噪音过大的问题。在输送线的转角布局中,使用这类万向节可以省去复杂的齿轮换向结构,大幅简化传动系统的整体结构,降低设备的制造成本,同时也能减少后期的维护点位,提升设备的整体运行可靠性。
