带压盖紧固结构的密封填料函组件

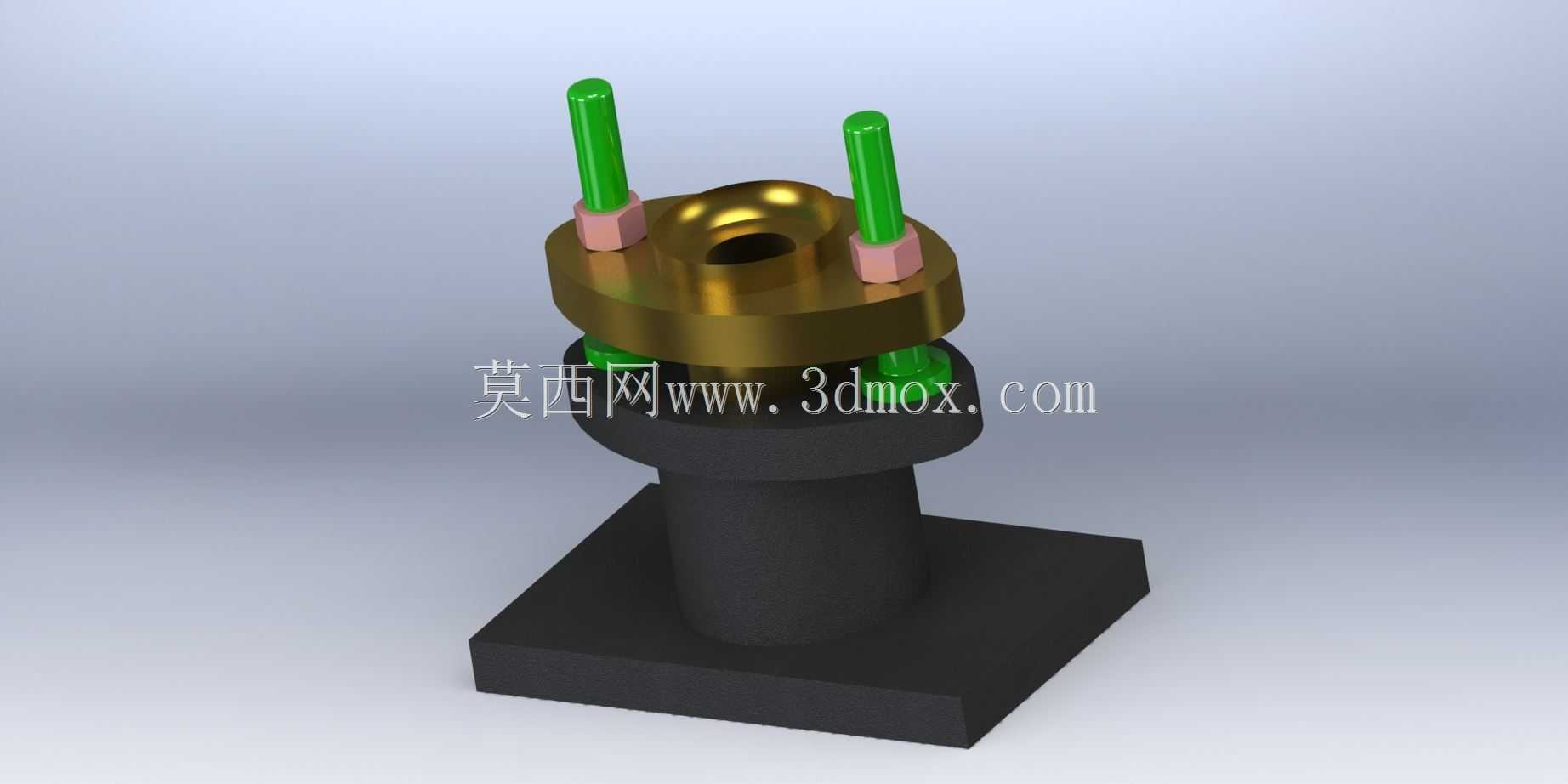

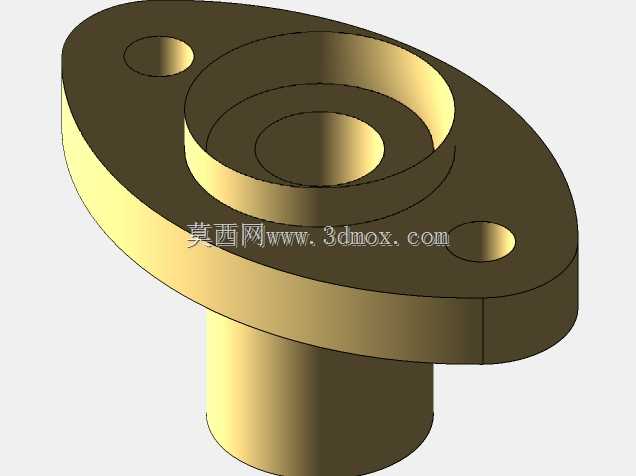

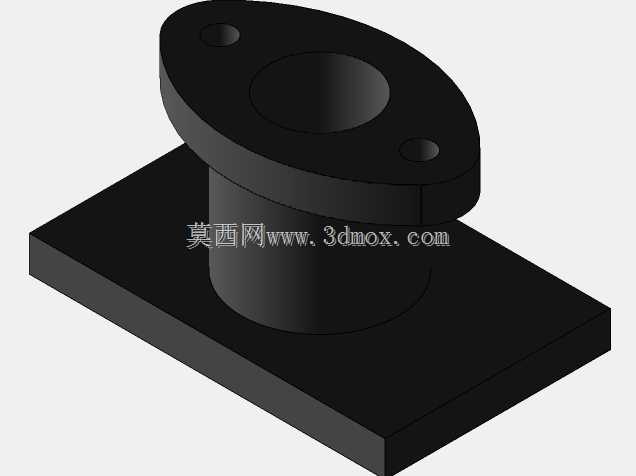

　　在流体输送管路、往复式动力设备、旋转类工艺装置的动密封点位，填料函是承担动密封功能的核心基础部件，其结构合理性直接决定整套设备的无泄漏运行周期，也是现场运维人员调整密封预紧力、更换密封填料的核心操作部位。这套填料函采用分体式组合结构，底部为方形安装基座，基座中心向上延伸出圆柱形函体主体，函体内部为贯通的填料容纳腔，腔体内壁加工有符合密封填料装填要求的光滑内壁，表面粗糙度控制在满足填料贴合密封的区间，避免内壁存在加工划痕导致流体沿填料与函壁的间隙发生渗漏。函体顶部设置带中心通孔的铜质压盖，压盖的中心通孔与穿装的运动杆件保持合理的配合间隙，既不会因为间隙过小刮擦运动杆件表面，也不会因为间隙过大导致密封填料被介质压力挤出函腔。

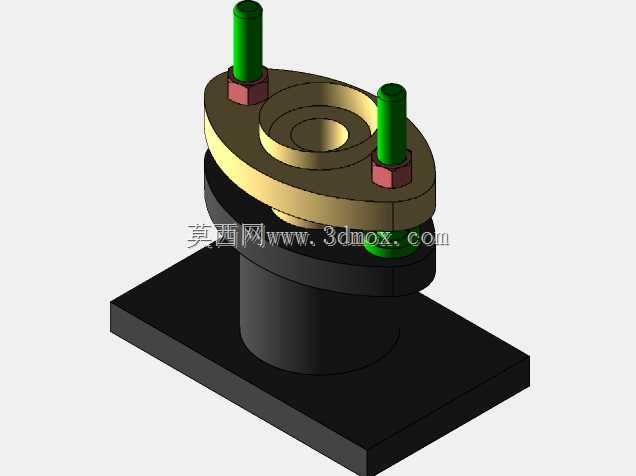

　　压盖通过两根对称布置的螺柱与底部基座实现连接，螺柱上配套的六角螺母可根据密封填料的磨损情况逐步调整压盖的下压量，当填料经过长时间运行出现磨损、密封比压下降出现微漏时，不需要停机拆解整套组件，仅需要对称拧紧两侧螺母，推动压盖均匀下压，即可补偿填料的磨损量，重新建立足够的密封比压，快速消除泄漏隐患。螺柱与压盖的接触位置设置有铜质垫片，既可以分散螺母拧紧时的压应力，避免压盖表面被压出凹痕影响后续压紧操作的受力均匀性，也可以起到防松的作用，减少设备运行过程中振动导致的螺母回松问题。从安装边界来看，底部方形基座的四个角预留有安装螺栓孔，可直接通过螺栓固定在设备的壳体安装面上，基座与设备壳体的贴合面可根据介质特性加装密封垫片，

　　杜绝静密封点的渗漏风险；函体的中心通孔尺寸适配对应直径的往复杆或旋转轴，压盖的外圆尺寸小于基座的安装边界尺寸，预留出足够的扳手操作空间，方便现场运维人员在不拆卸周边管路、部件的情况下完成填料压紧或更换操作。在实际工程应用中，这类填料函可适配清水、低压蒸汽、润滑油等多种常见工业介质的动密封场景，相比一体式密封结构，其分体可调的结构大幅降低了密封维护的成本与停机时间，不需要整体更换密封组件，仅需要定期补充或更换函腔内的密封填料即可恢复密封性能。设计过程中重点考虑了压盖下压的对中性问题，两根螺柱采用对称180度布置，压盖与函体的配合止口做了定位设计，避免单侧拧紧导致压盖偏斜，造成杆件偏磨、填料受力不均出现局部泄漏的问题；

　　铜质压盖的材质选择也兼顾了导热性与耐磨性，在运行过程中可以更好地导出摩擦产生的热量，避免填料因为局部过热出现过早老化失效的问题，同时铜材质较软，不会在压紧过程中刮伤运动杆件的表面，保护杆件的加工精度，延长核心运动部件的使用寿命。
