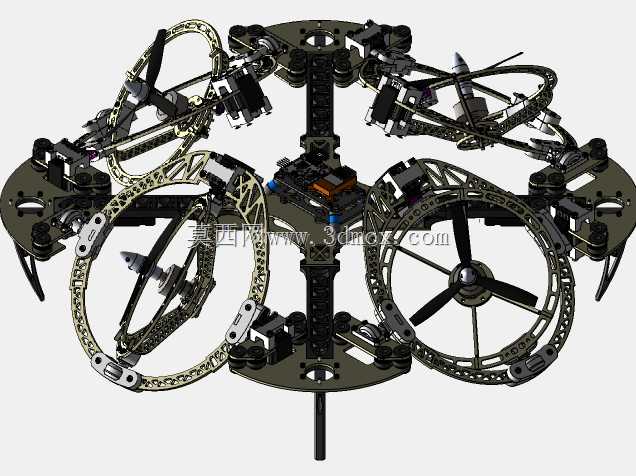

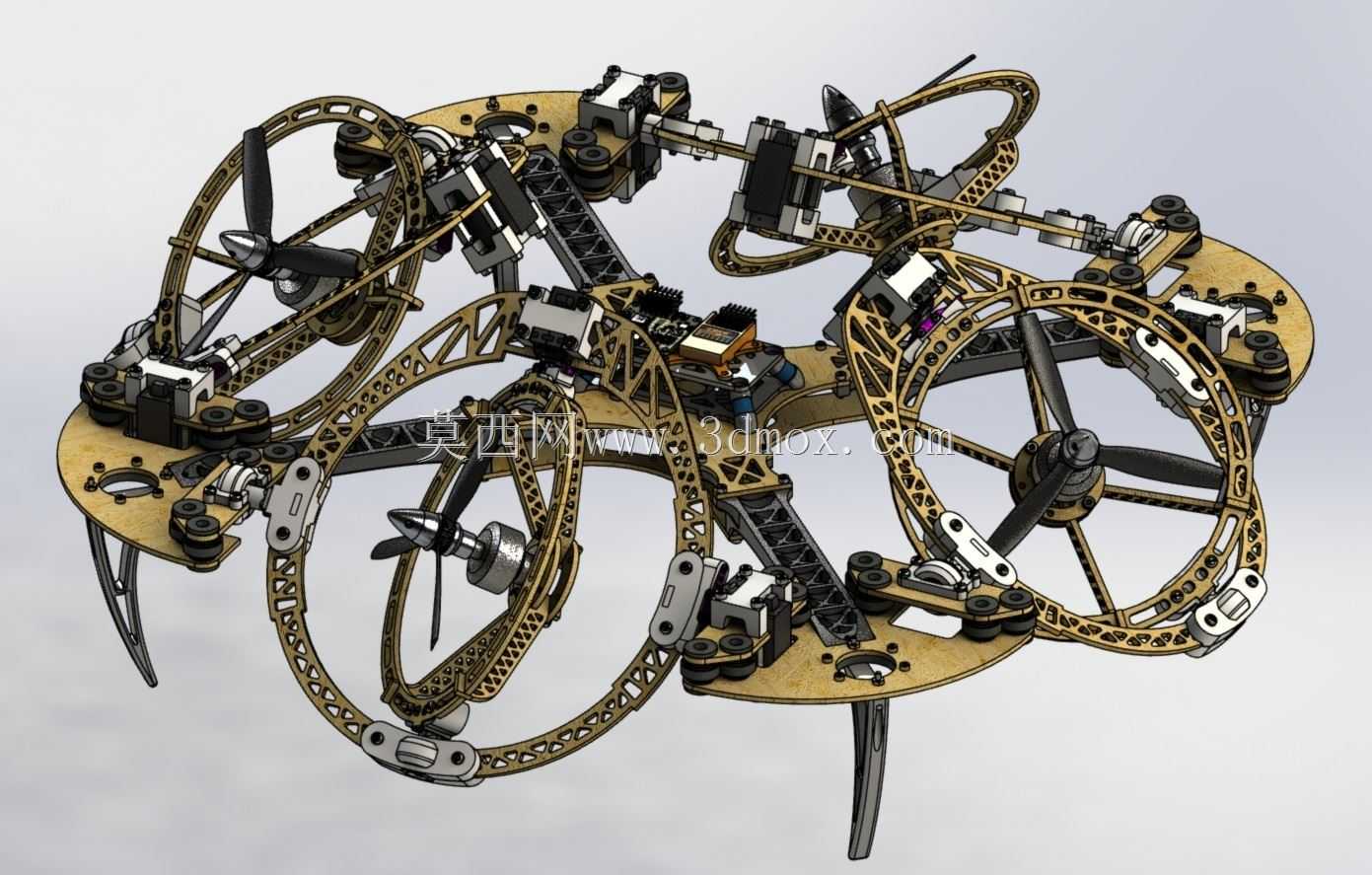

双轴倾斜四旋翼飞行器结构设计方案

这款双轴倾斜四转子飞行器，主要面向复杂环境下的低空作业场景，可适配狭小空间巡检、复杂地形勘探、特殊场景影视航拍等对飞行器机动性有高要求的应用领域，能够在常规多旋翼飞行器难以稳定作业的紊流环境、狭窄通行空间内完成稳定飞行与精准姿态调整。

在功能特性上，该飞行器突破了常规四旋翼固定桨臂的布局限制，通过可倾斜的双轴电机模块设计，实现了旋翼推力方向的动态调整，相比传统固定轴四旋翼，它能够在不依赖大幅机身倾斜的前提下完成水平位移、姿态微调，大幅降低了飞行过程中机身姿态变化对挂载设备的干扰，尤其适配搭载高精度拍摄设备、检测传感器的作业需求，能够避免机身倾斜带来的画面偏移、检测数据误差问题。

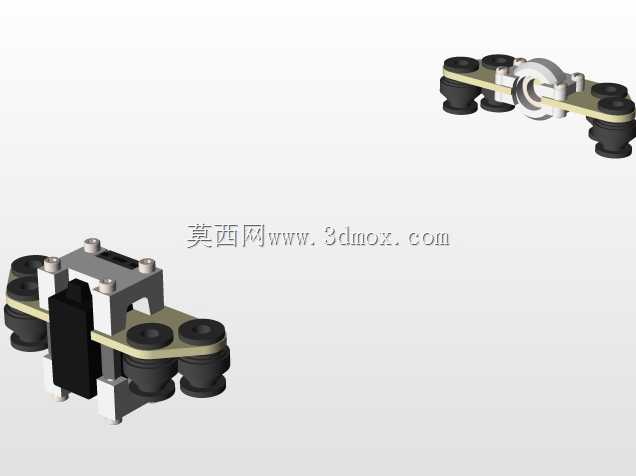

设计思路上，研发团队围绕降低转动惯量、优化质心控制、减轻整机重量三个核心方向展开迭代：首先将旋转电机模块的安装位置向质心方向收拢，让伺服位置更贴近整机质心，有效降低了飞行器整体的转动惯量，减少了姿态调整时扭矩控制器需要输出的作用力，提升了姿态响应速度，让飞行动作更加跟手、精准。针对质心受零部件公差影响易出现偏移的问题，设计团队做了系统性的减重优化，将原本单个重量2克的钢紧固固件替换为单个约1克的尼龙螺钉，同时对所有3D打印支架做了拓扑优化设计，在支架上切割镂空槽、重构支撑筋结构，在保证结构强度满足飞行受力要求的前提下，尽可能减少冗余质量，降低结构件自重带来的质心偏移影响。

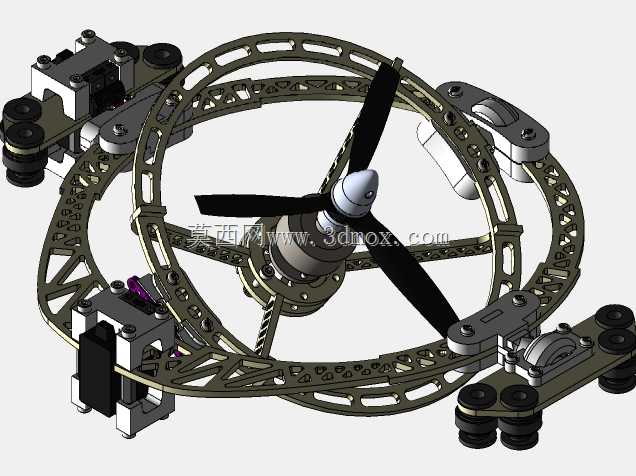

在安装边界与重量参数上，该飞行器不含电池、搭载一条动力绳的净重量约为1.6千克，整机桨臂采用镂空碳纤维板材拼接结构，旋翼保护圈与支架一体化设计，既能够在碰撞时保护旋翼桨叶，也能作为结构承力件分散飞行时的振动应力。最终迭代版本更换了更大扭矩的眼镜蛇电机，同时对电调的安装布局做了小幅调整，让整机走线更加规整，重量分布更加均匀，进一步优化了飞行时的动平衡表现。该结构设计预留了标准的设备挂载接口，可根据不同作业需求更换对应功能的挂载模块，兼顾了机动性、结构强度与拓展性，能够满足多场景下的特殊飞行作业需求。
