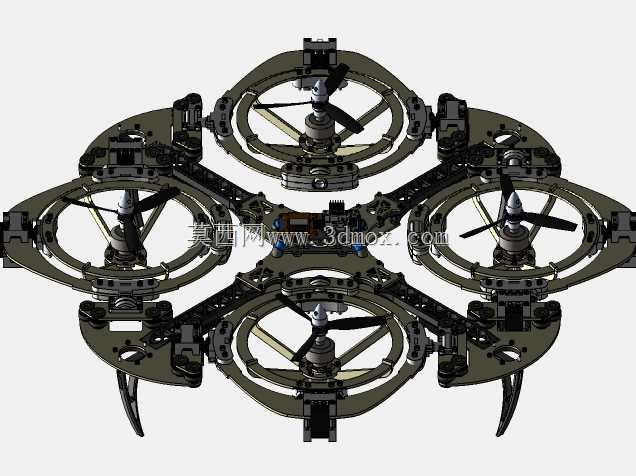

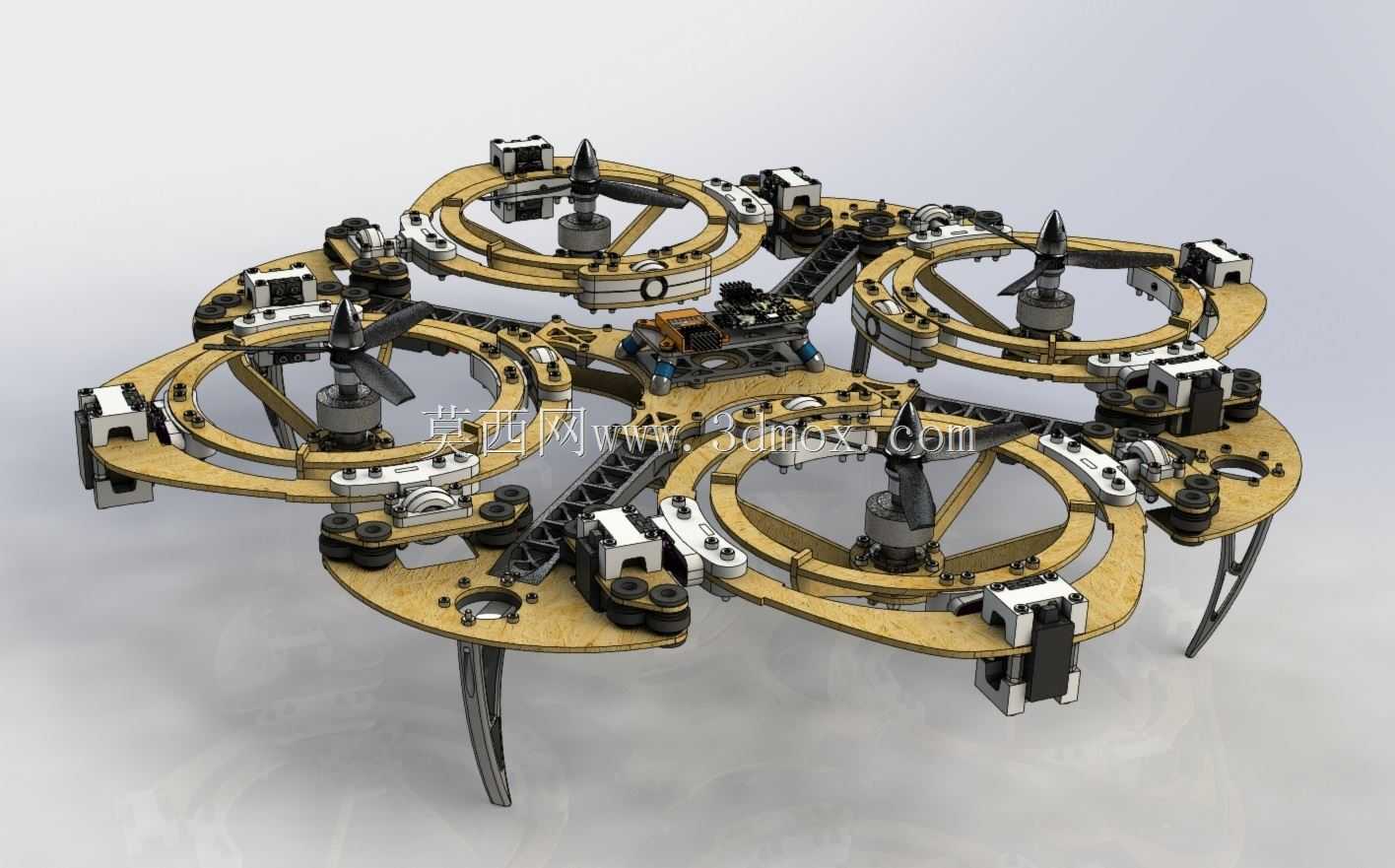

双轴倾斜四旋翼飞行器结构设计方案

该款双轴倾斜四旋翼结构，主要面向复杂环境下的低空作业场景，可适配狭小空间巡检、复杂地形测绘、特殊场景载荷投送等对飞行器机动性有高要求的应用领域，相比常规固定桨距四旋翼，它能通过旋翼的倾斜动作实现更灵活的力与力矩输出，突破常规多旋翼仅靠转速差调节姿态的限制，完成大角度机动、精准悬停、抗侧风稳定飞行等常规机型难以实现的动作。

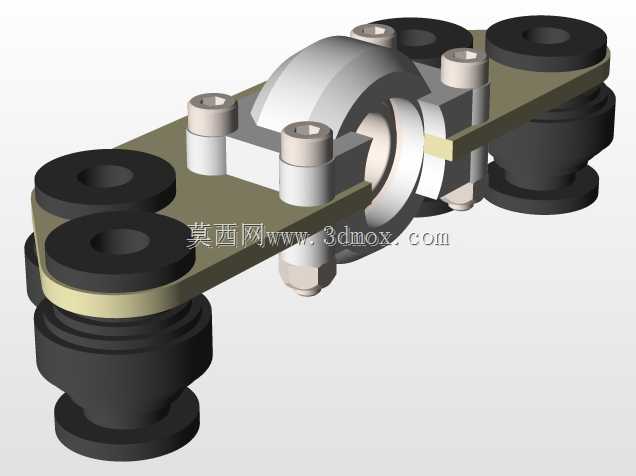

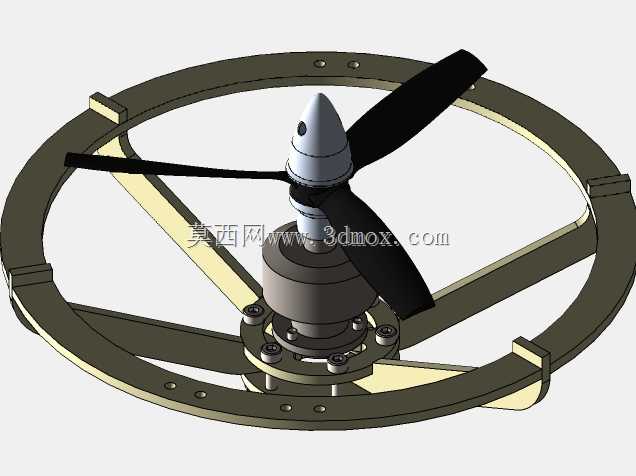

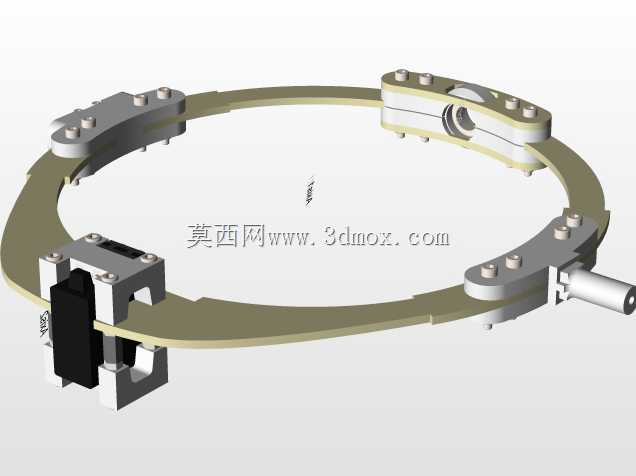

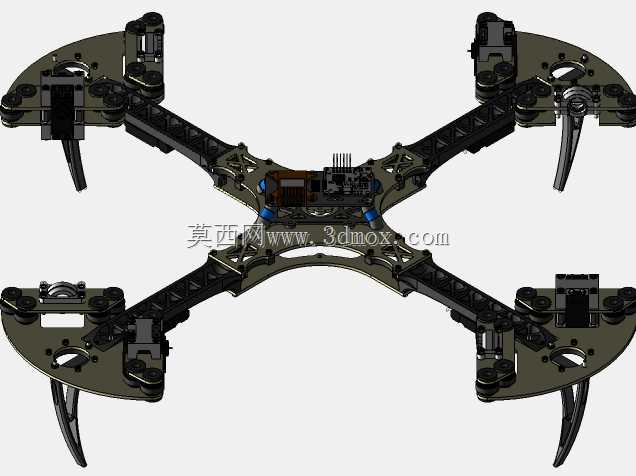

在功能特性上，该结构采用四组独立可倾斜的旋翼模块，每组旋翼都可绕对应安装轴调整倾转角度，配合动力输出的协同控制，可实现矢量推力输出，不仅能提升飞行器的姿态响应速度，还能在单组动力出现异常时通过其余旋翼的倾转与动力补偿维持飞行稳定性，大幅提升作业过程中的安全冗余。机架部分采用刚性子组件替代原有一体化框架结构，为每个重型电机模块提供充足的支撑刚度，避免大动力输出下机架产生形变影响飞行精度；旋翼臂沿用成熟的四旋翼套件标准结构，在加强框架整体强度的同时有效降低了整体自重，也减少了定制化加工的成本与周期。

设计思路上，该结构优先兼顾了结构强度、自重控制与装配便捷性的平衡，动力单元选用适配大拉力输出的无刷电机作为推力来源，保障满载作业时的动力储备。紧固件选型上，将常规商用四旋翼套件常用的小规格螺纹紧固件替换为更通用的规格，解决了小规格紧固件采购成本高、易滑牙损坏的问题；部分塑料支架采用3D打印工艺制作，直接在支架上加工对应螺纹，进一步降低结构自重，同时也方便后期维护时的零件替换。起落架采用细长弹性支脚结构，可在降落时吸收冲击能量，避免硬着陆对机架与机载设备造成冲击损伤。

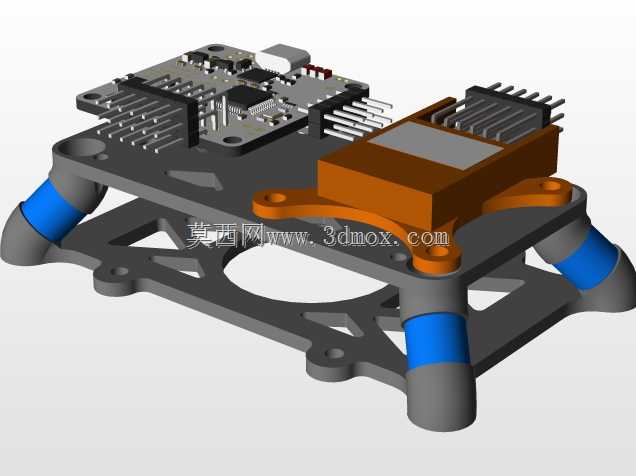

在安装边界上，该结构的旋翼模块倾转行程经过限位设计，不会出现相邻旋翼运动干涉的问题，机架中心预留了充足的飞控、电池与任务载荷安装空间，可根据不同作业需求搭载对应功能模块，各动力模块的安装座采用标准化接口，方便后期维护时的快速拆装替换，整体结构的重心集中在机架几何中心位置，可降低飞控的调试难度，提升飞行过程中的姿态稳定性。
