可倾斜式手动装配作业工装夹具

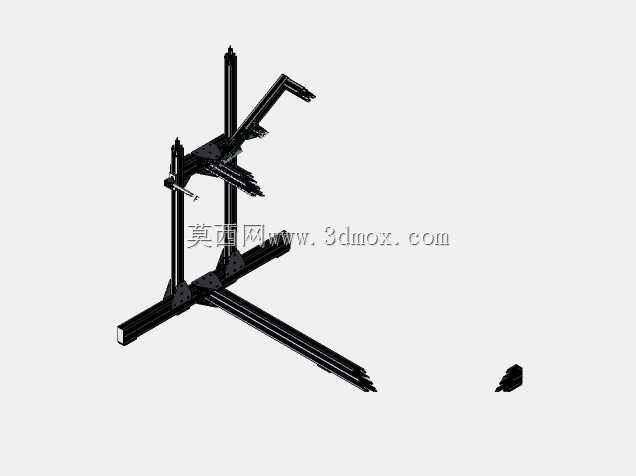

这款带倾斜功能的装配夹具，主要面向中小规格平板类零部件的手动装配、焊接辅助作业场景，常见于五金构件加工、小型金属件组焊、汽配散件预装等生产环节，能够替代传统固定式水平工作台，解决大尺寸平板件翻面困难、边角位置操作姿态别扭的痛点，帮助一线作业人员降低劳动强度，提升组对装配的作业效率。整套工装采用框架式落地结构设计，底部为双侧延伸的H型支撑底脚，无需额外打膨胀螺栓固定，依靠自身结构重量即可保持作业过程的稳定性，可直接放置在车间硬化地面上使用，适配常规生产班组的工位布局需求，也可根据产线调整需求灵活移位，不需要做复杂的基础安装。两侧设置立式支撑立柱作为倾斜旋转的承载结构，中部的工作台框架可绕两侧支撑轴进行角度调整，调整到适配作业需求的倾斜角度后可通过侧边的锁紧机构完成锁定，不会在装夹、作业过程中出现角度滑移，作业人员既可以将台面调整至水平状态完成常规的平铺摆放、零件对齐工序，也可以根据操作位置将台面倾斜0到45度区间内的任意角度，无需弯腰探身就能够接触到平板工件的边缘装配位，大幅改善长时间作业的操作姿态。工作台面配套四个独立的手动夹钳，沿台面框架的四个边角位置对称布置，每个夹钳的额定夹持力可达200kg，能够对厚度在一定范围内的平板类工件实现快速压紧固定，装夹操作无需额外工具，扳动夹钳手柄即可完成锁紧或松脱，单人工件装夹耗时不超过十秒，适配小批量多品种的柔性生产需求，夹钳的安装位置预留了调整余量，可根据工件的实际外形尺寸微调固定位置，避免对工件待作业区域造成遮挡。工作台的有效作业面尺寸为1300mm×880mm，能够覆盖绝大多数中小型平板类构件、框架类散件的装配尺寸需求，整体框架采用型材焊接成型，结构刚性充足，在夹持满负载工件进行倾斜调整、手动敲击对齐、焊接作业的过程中不会出现明显的结构形变，能够长期保持装夹定位精度。整套工装没有复杂的电控或气动组件，纯机械结构的设计故障率极低，日常仅需对旋转铰接位置做定期润滑即可长期使用，维护成本极低，既适合作为独立的装配工位使用，也可以嵌入到小型装配产线中作为组对工位配套设备，适配多工序流转的生产节奏。
