无静叶结构涡轮喷气发动机三维造型

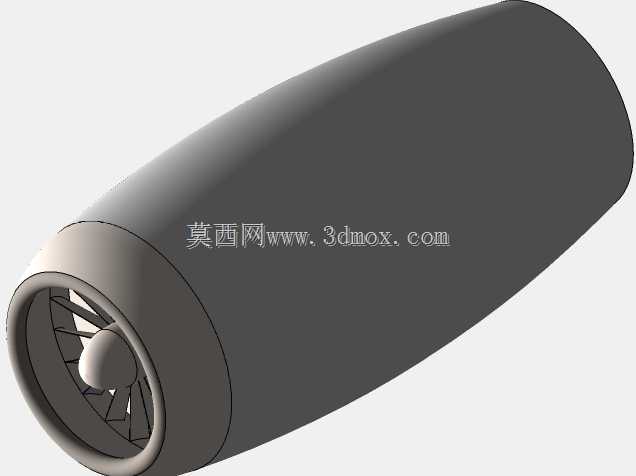

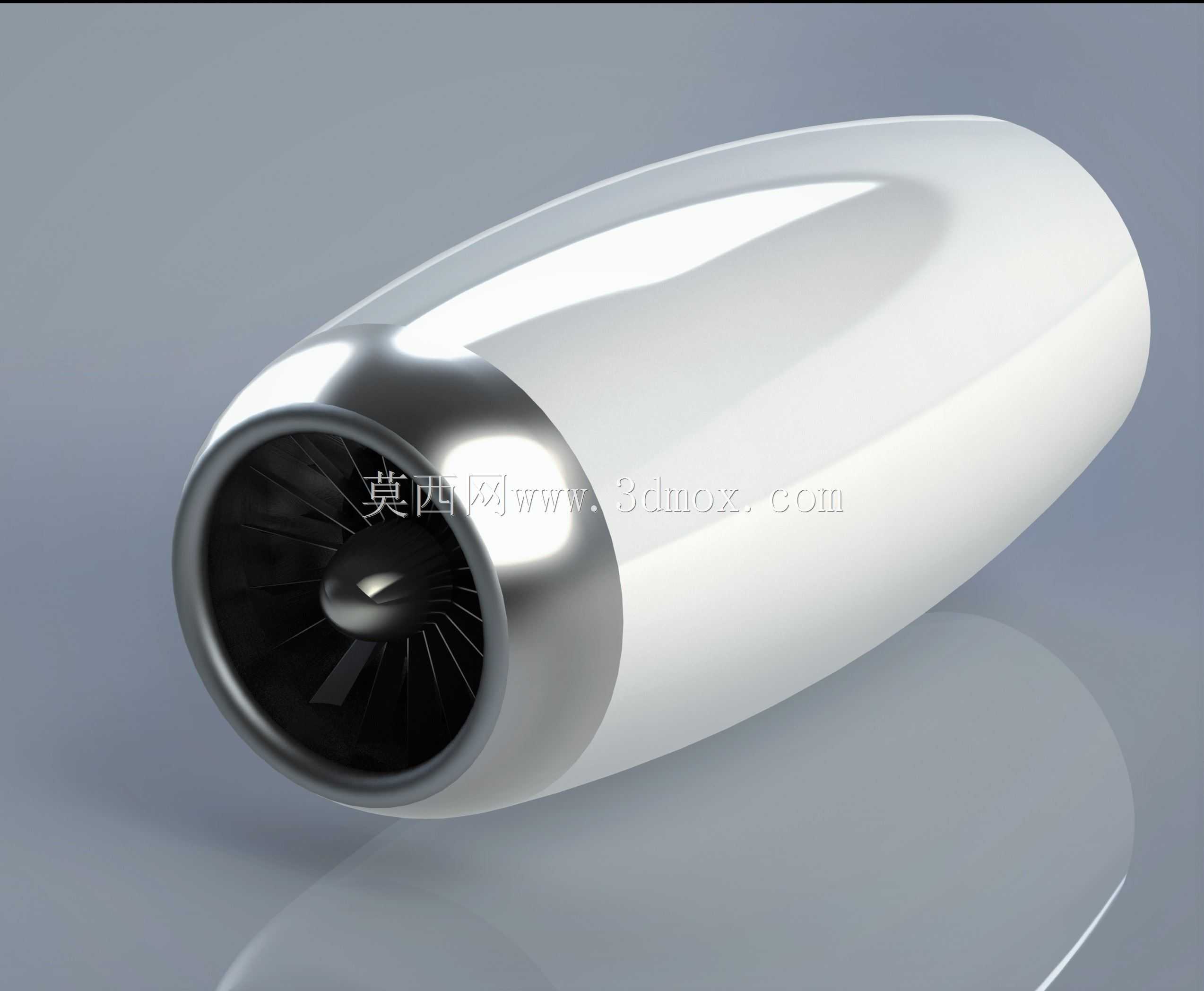

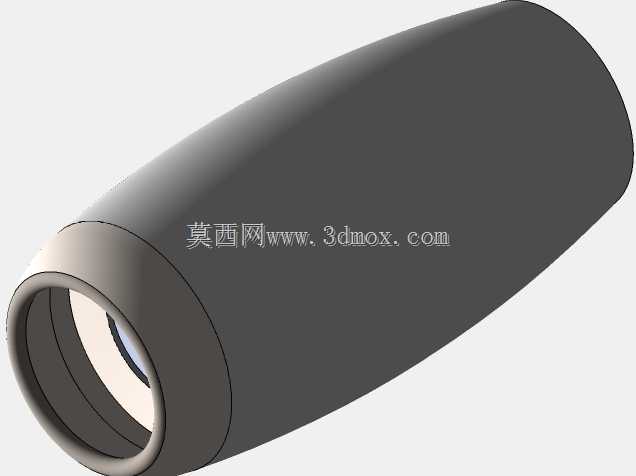

这款无静叶结构的涡轮喷气发动机造型，主要面向航空动力领域的原理验证、教学演示以及小型航空装备的动力方案适配场景，可应用于航模动力测试、航空科普教具制作、小型无人飞行器动力选型验证等实际场景，能够直观呈现简化结构下喷气发动机的外部气动布局与核心进气端构造。从实际用途来看，该造型还原了涡轮喷气发动机的核心外部特征，可用于航空类课程的具象化教学，帮助学习者理解喷气发动机的进气整流、外壳气动设计逻辑，也可作为小型涡喷动力开发阶段的外部轮廓参考，适配短舱安装的边界校核工作。产品功能特性上，该造型采用无静叶的简化结构设计，省略了常规涡喷发动机的静叶导流部件，整体结构更加简洁，进气端采用金属质感的整流唇口设计，能够优化进气气流的平顺性，外壳采用流线型纺锤体造型，最大程度降低飞行过程中的空气阻力，外壳表面做了光滑曲面处理，符合高速飞行状态下的气动减阻需求。从设计思路来看，该造型优先保障外部气动外形的合理性，以真实涡喷发动机的气动布局为基础，针对无静叶的结构特性调整了进气道内部的空间布局，在保留核心进气功能的前提下简化了内部复杂结构，既保证了外观的还原度，也降低了结构复杂度，适合用于原理展示与外部装配适配。外形尺寸与安装边界方面，该造型整体为长椭球形结构，进气端直径为整体最大截面尺寸，向后逐渐收窄形成流畅的尾部曲线，安装时可根据适配的飞行器短舱尺寸调整固定点位，进气端需预留足够的进气净空区域，避免周边结构遮挡进气通道影响进气效率，外壳曲面可直接适配航空类模型的蒙皮安装，无需额外做曲面修型，尾部可对接喷管延伸结构，满足不同推力需求下的喷口调整要求。整体造型在保证气动合理性的基础上做了结构简化，既能够满足教学演示的直观性需求，也可作为小型航空动力装置开发的外部轮廓参考，适配多种轻量化航空装备的动力舱设计校核工作。
