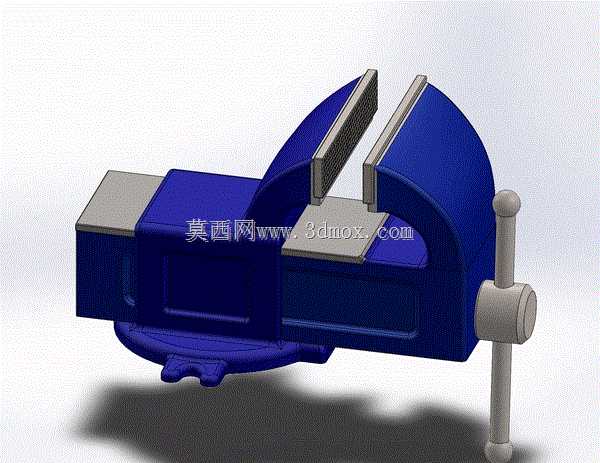

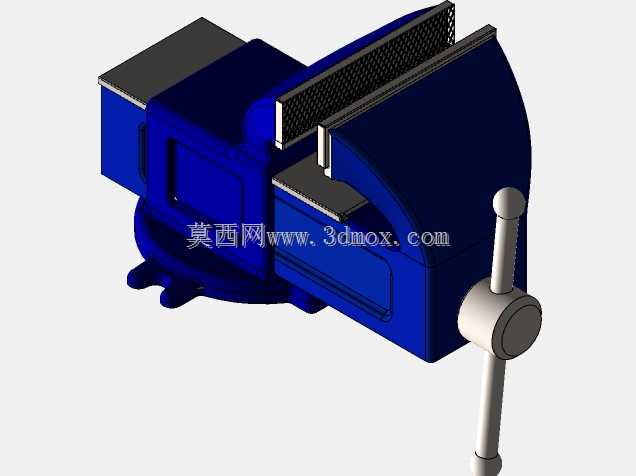

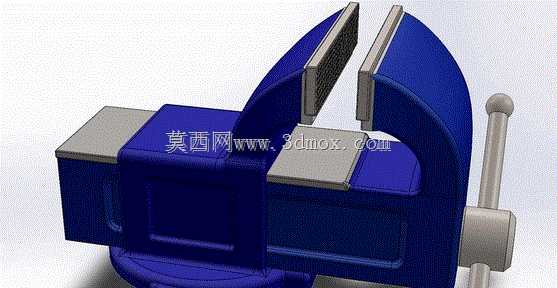

机加工固定用重型台钳结构设计

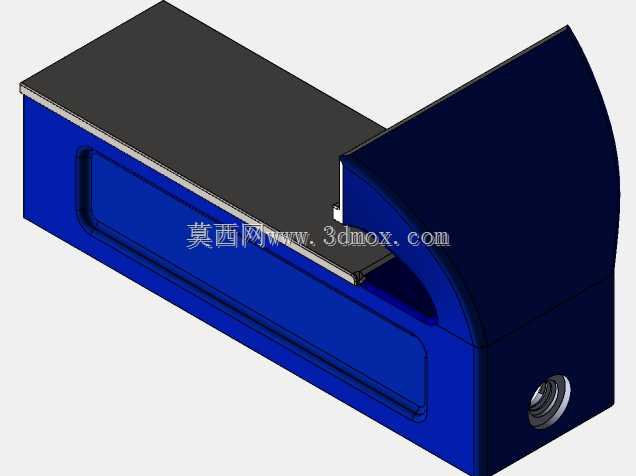

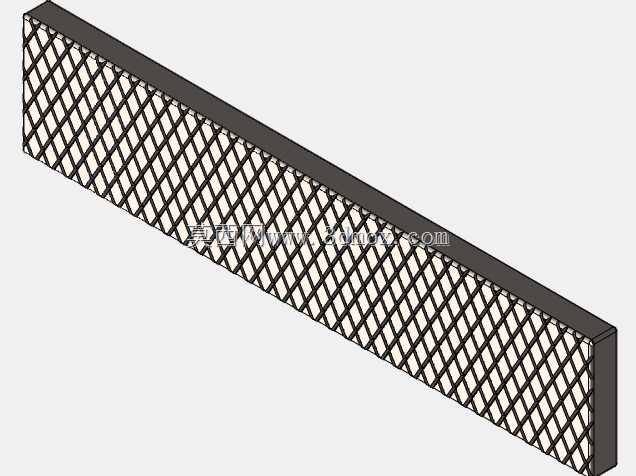

　　在常规机加工、钳工装配、小型工件修配的作业场景里，台钳是工位上无法替代的基础夹持工装，这套台钳的结构设计完全围绕实际工位的使用需求展开，没有冗余的装饰性结构，所有几何特征都服务于夹持稳定性、操作便捷性与安装适配性。从结构组成来看，固定钳身与活动钳身的配合面采用了大接触面积的矩形导轨结构，相比燕尾导轨，这种结构的抗倾覆能力更强，当夹持偏重的异形工件、或者对工件施加较大的锉削、敲击力时，钳身不会出现侧向偏移，导轨配合面预留了合理的间隙调整空间，长期使用出现磨损后，可以通过侧边的调整镶条重新张紧配合间隙，避免钳口夹持时出现抬头、偏摆的问题。钳口部分采用了可更换的齿面钳口板，齿形为交叉滚花结构，咬合深度适中，

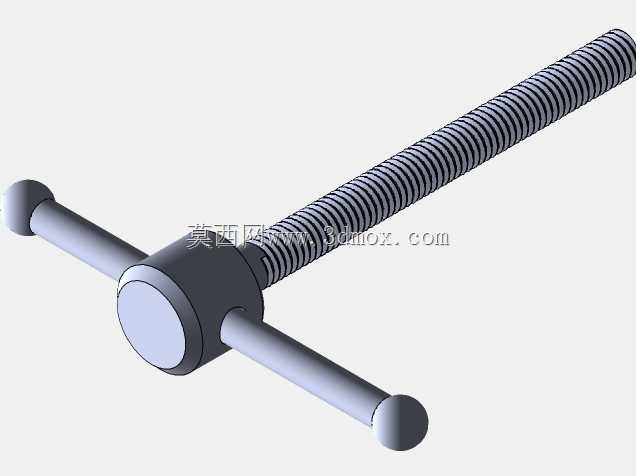

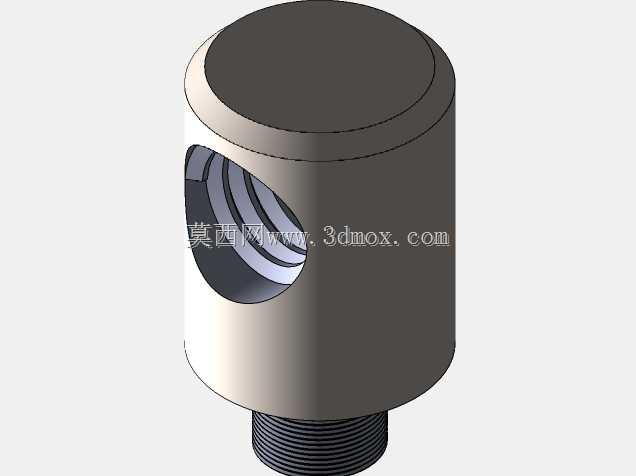

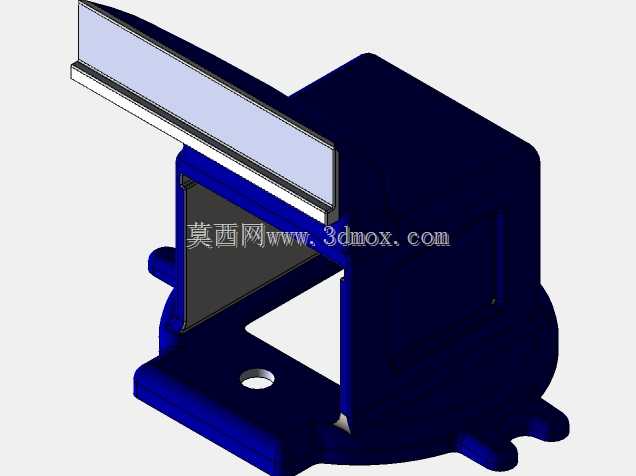

　　既可以保证对金属工件的夹持摩擦力，又不会在软质工件表面留下过深的压痕，钳口板通过沉头螺钉固定在钳身上，磨损后只需拧下螺钉即可快速更换，不需要整体拆解钳身，降低了工位维护的时间成本。驱动部分采用了梯形丝杠传动结构，丝杠的导程经过匹配设计，转动手柄一圈对应的活动钳身进给量适中，既可以实现快速开合调整夹持范围，又能在夹紧时提供足够的机械增益，不需要施加过大的手柄力就能获得足够的夹持力，丝杠末端与活动钳身的连接采用了止推结构，承受夹紧反力的端面加装了耐磨垫片，避免长期反复夹紧导致的钳身本体磨损，延长整体使用寿命。底座部分采用了可回转的转盘结构，转盘与固定底座之间通过锁紧螺栓实现周向固定，松开锁紧手柄后，钳身可以在水平方向360度回转，

　　方便作业人员根据加工需求调整工件的朝向，不需要反复松夹重新装夹工件，转盘底部设计了标准的安装螺栓孔位，孔位间距适配常见的钳工工作台、机床辅助工作台的T型槽间距，可以通过T型螺栓直接固定在台面上，不会因为夹持受力出现整体位移。整体外形的轮廓尺寸充分考虑了工位的空间占用，钳身的最大开口范围覆盖了常规小型零部件的夹持需求，闭合状态下的整体高度不会遮挡作业人员的操作视线，手柄的转动半径设计合理，转动时不会与台面上的其他工具、量具发生干涉。在设计细节上，活动钳身的前端面做了平整的基准面设计，可以临时作为小型工件的直角靠面使用，配合直角尺完成工件的快速找正；钳身的排屑缺口设置在导轨下方，加工产生的金属切屑、灰尘可以直接从缺口掉落，

　　不会堆积在导轨配合面内加剧磨损；所有外露的棱边都做了小圆角钝化处理，避免作业人员操作时被锋利边缘划伤。这套结构的建模过程严格按照实际加工的公差要求进行配合，导轨的配合间隙、丝杠的同轴度、钳口板的安装平面度都在模型里做了对应的公差预留，结构工程师可以直接在这个模型基础上做参数化调整，根据不同的工位负载需求调整钳身的壁厚、丝杠的直径、钳口的宽度，快速衍生出不同规格的台钳产品，不需要从零开始搭建基础结构。对于装配调试人员来说，这个模型完整还原了所有零件的装配关系，可以直接用来指导实际的装配工序，确认每个零件的安装顺序、配合要求，避免装配时出现零件干涉、顺序错误的问题。在实际使用场景中，不管是钳工工位的手工锉削、划线、攻丝作业，还是小型钻床、铣床的辅助夹持，这套台钳的结构刚性都能满足作业要求，不会因为切削力的作用出现夹持松动，可回转底座的设计也大幅减少了装夹找正的时间，提升单工位的作业效率。
