参数化直齿渐开线齿轮可适配多工况传动

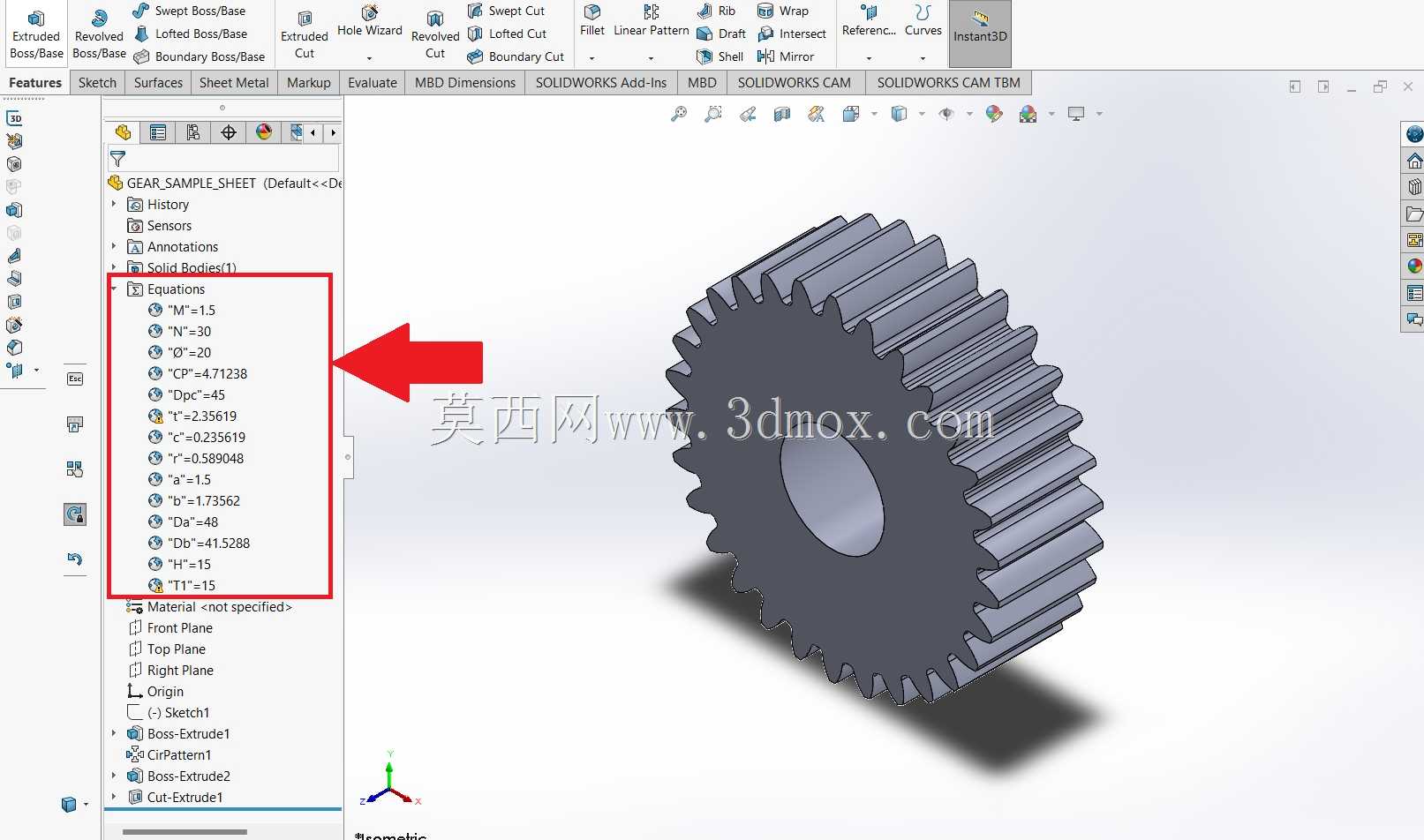

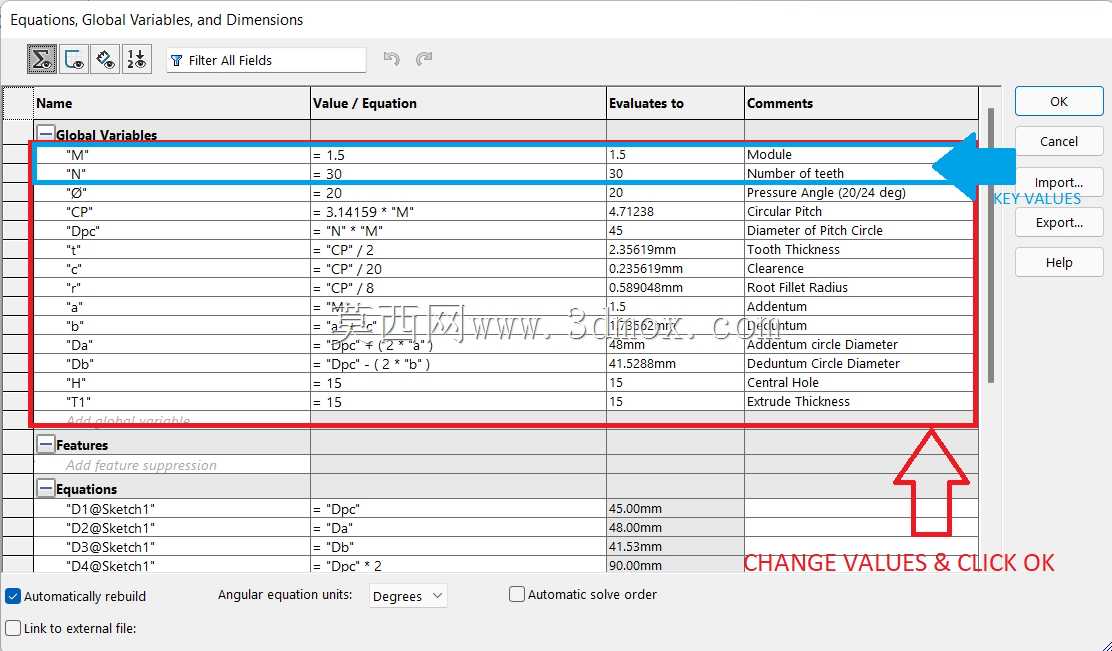

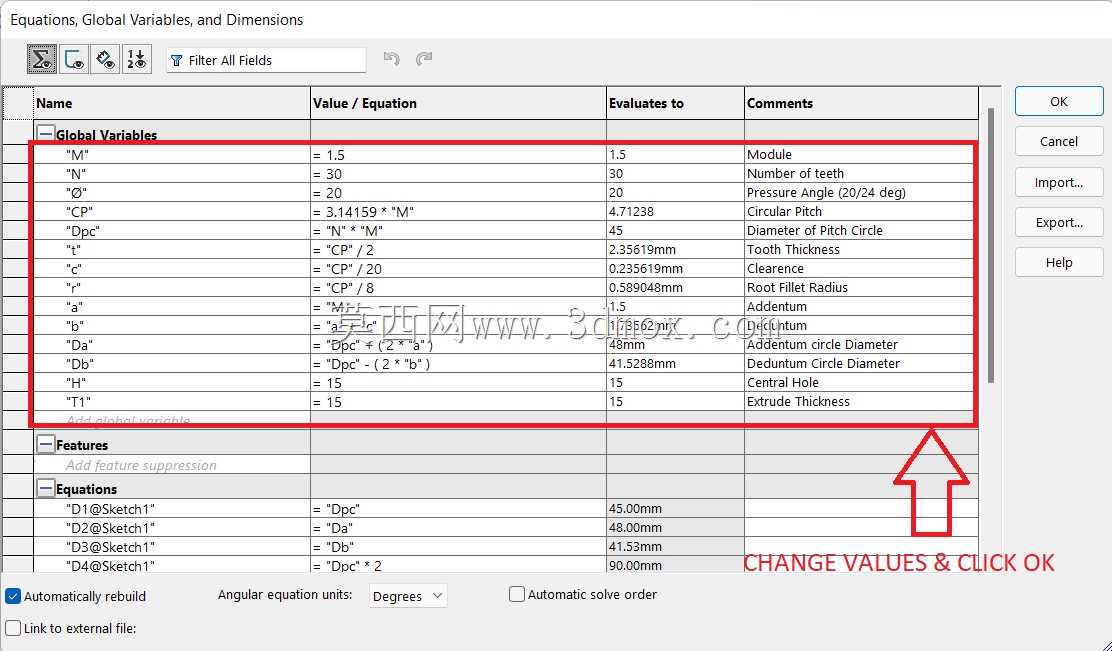

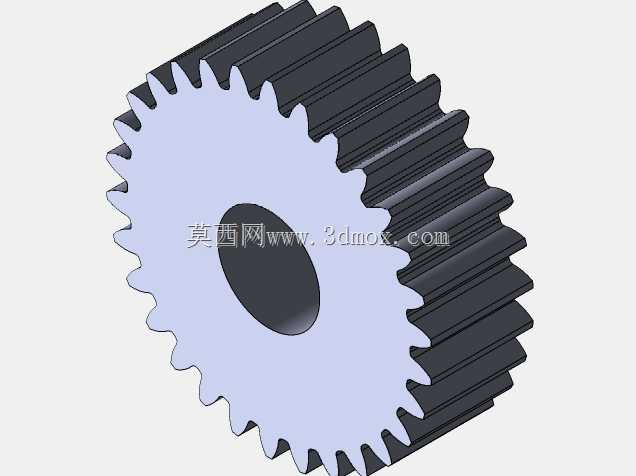

　　在各类机械传动系统的设计迭代过程中，直齿渐开线齿轮是应用覆盖范围最广的基础传动零件，从普通的轻工输送设备、小型机床进给机构，到自动化生产线的动力传递单元、工装夹具的传动模组，都能见到这类齿轮的应用场景。这套参数化齿轮结构，核心是通过参数驱动的建模逻辑，让设计人员可以根据实际传动需求，快速调整模数、齿数、齿宽、内孔安装直径、轮毂台阶尺寸等核心参数，不需要从零开始绘制渐开线齿廓，大幅缩短传动方案的设计周期。

　　从实际工程应用角度看，直齿渐开线齿轮的核心功能是在平行轴之间传递恒定转速比的旋转动力，相比斜齿轮，它没有轴向力，安装时不需要额外配置承受轴向载荷的轴承组，支撑结构的设计复杂度更低，特别适合中低速、载荷平稳的传动工位，比如小型输送带的驱动端、自动化设备的分度转台传动链、手动调节机构的动力传递部分。这类齿轮的啮合过程是沿齿宽方向全线接触，对安装的平行度误差有一定容忍度，在普通机加工精度下就能保证稳定的传动效率，日常维护也不需要复杂的润滑配套，干油润滑即可满足长期运行需求。

　　设计这类参数化齿轮模板时，首先要保证渐开线齿廓的生成精度，齿根过渡曲线的参数要匹配标准刀具的齿顶圆角，避免建模生成的齿根出现应力集中的尖角，实际加工后容易在交变载荷下出现断齿失效。齿宽的参数设置要和模数形成合理匹配，常规工况下齿宽取模数的6到12倍区间，既保证足够的齿面接触强度，也不会因为齿宽过大导致载荷沿齿向分布不均。内孔的安装边界要预留键槽的参数调整空间，根据传递扭矩的大小，可以对应设置普通平键、花键等不同的连接结构，轮毂的外径尺寸一般取内孔直径的1.5到2倍，保证轮毂部分有足够的强度承受扭矩传递，不会在启停冲击下出现轮毂开裂的问题。

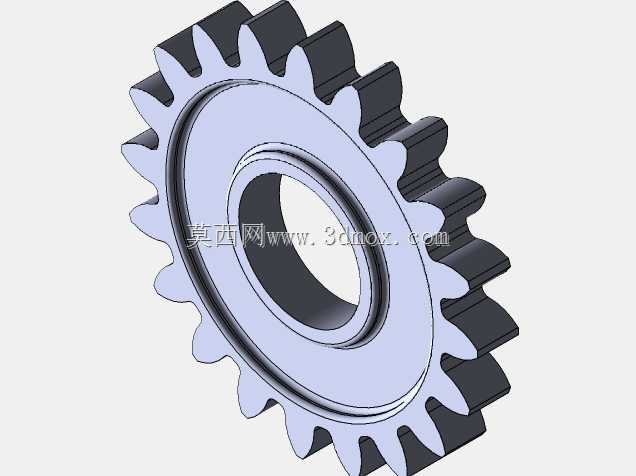

　　在安装尺寸的边界控制上，齿轮的齿顶圆直径是外围干涉检查的核心尺寸，设计时要根据配对齿轮的中心距，准确核算齿顶间隙，避免装配时出现齿顶碰撞。轮缘部分的厚度要保证足够的刚性，参数设置时轮缘厚度不小于2.5倍模数，防止热处理或者加载运行时出现轮缘变形。对于需要减重的应用场景，还可以在腹板位置设置均匀分布的减重孔，减重孔的位置要避开应力集中的轮缘与轮毂连接区域，孔边要设置圆角过渡，减少应力集中系数。

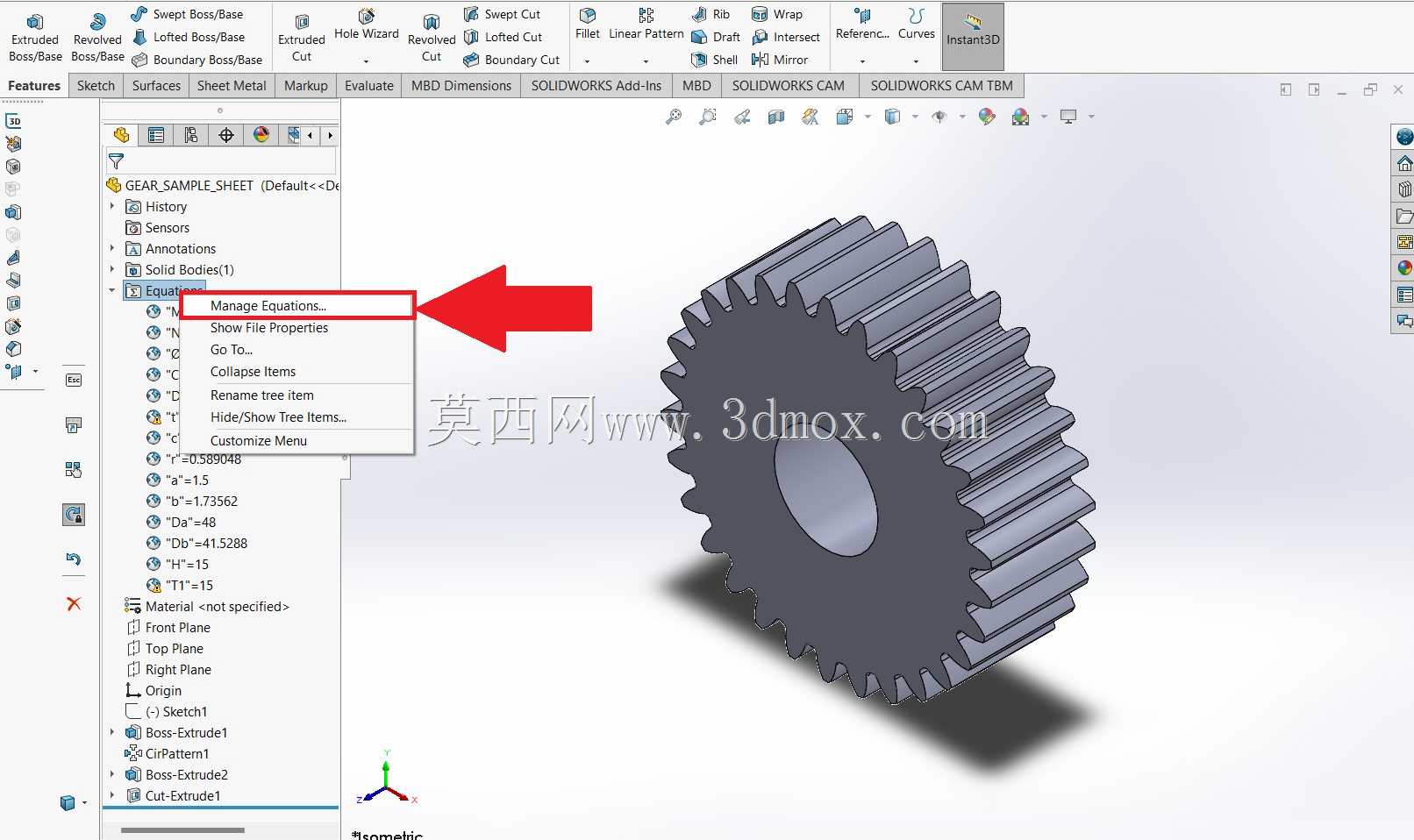

　　实际选型使用时，设计人员只需要输入实际工况需要的传动比、中心距、额定扭矩参数，就能快速生成对应尺寸的齿轮模型，直接导入装配体进行干涉检查和运动仿真，不需要反复调整齿廓形状。生成的模型可以直接对接工程图模块，自动生成符合国标的尺寸标注、形位公差和技术要求，后续加工时也能直接导出通用格式对接数控加工设备，覆盖从方案设计到生产落地的全流程需求。这类参数化模板的应用，能有效减少设计人员的重复劳动，把更多精力放在传动方案的优化和载荷校核上，而不是耗费在基础齿形的重复绘制工作中，尤其适合系列化设备的传动系统设计，同一系列不同规格的设备只需要调整参数就能快速生成适配的齿轮零件，保证系列产品零件的通用性，降低后续的备件储备成本。
