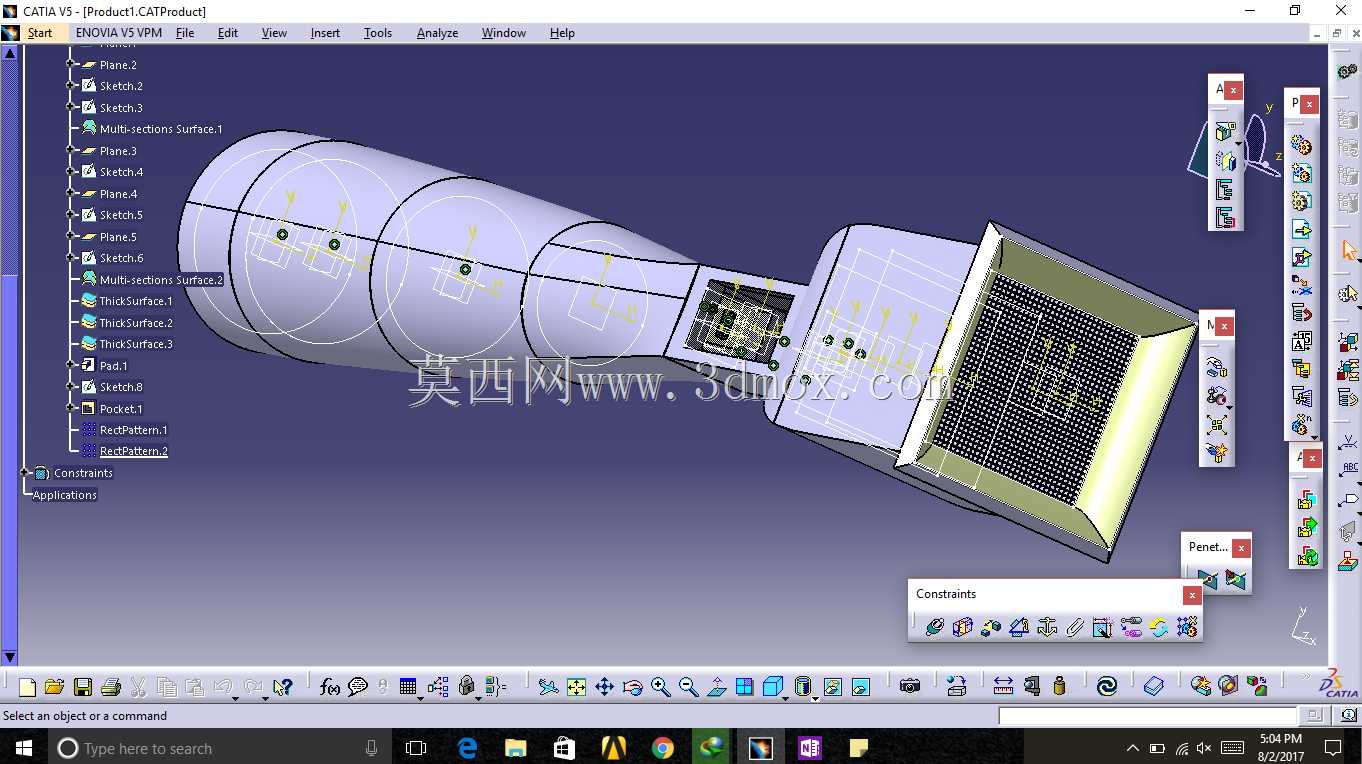

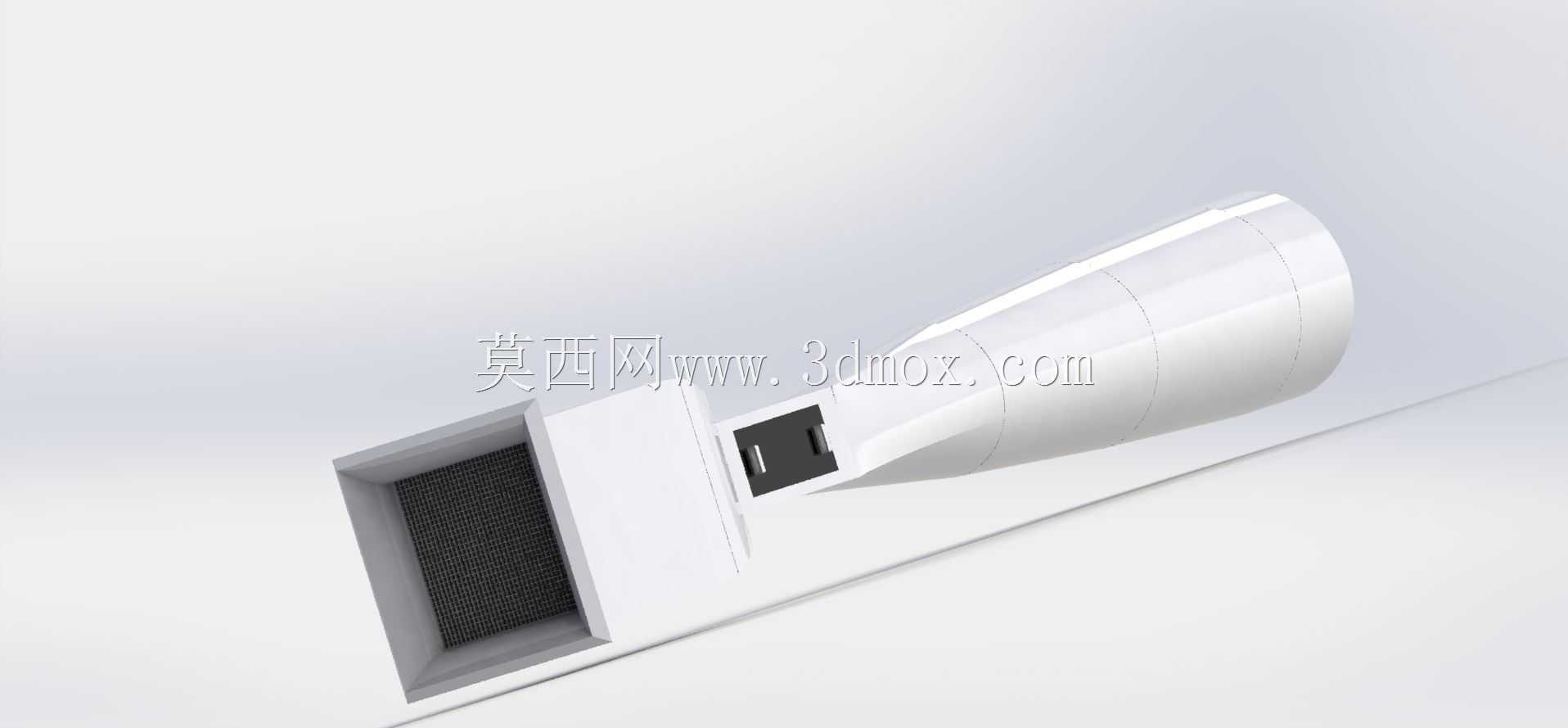

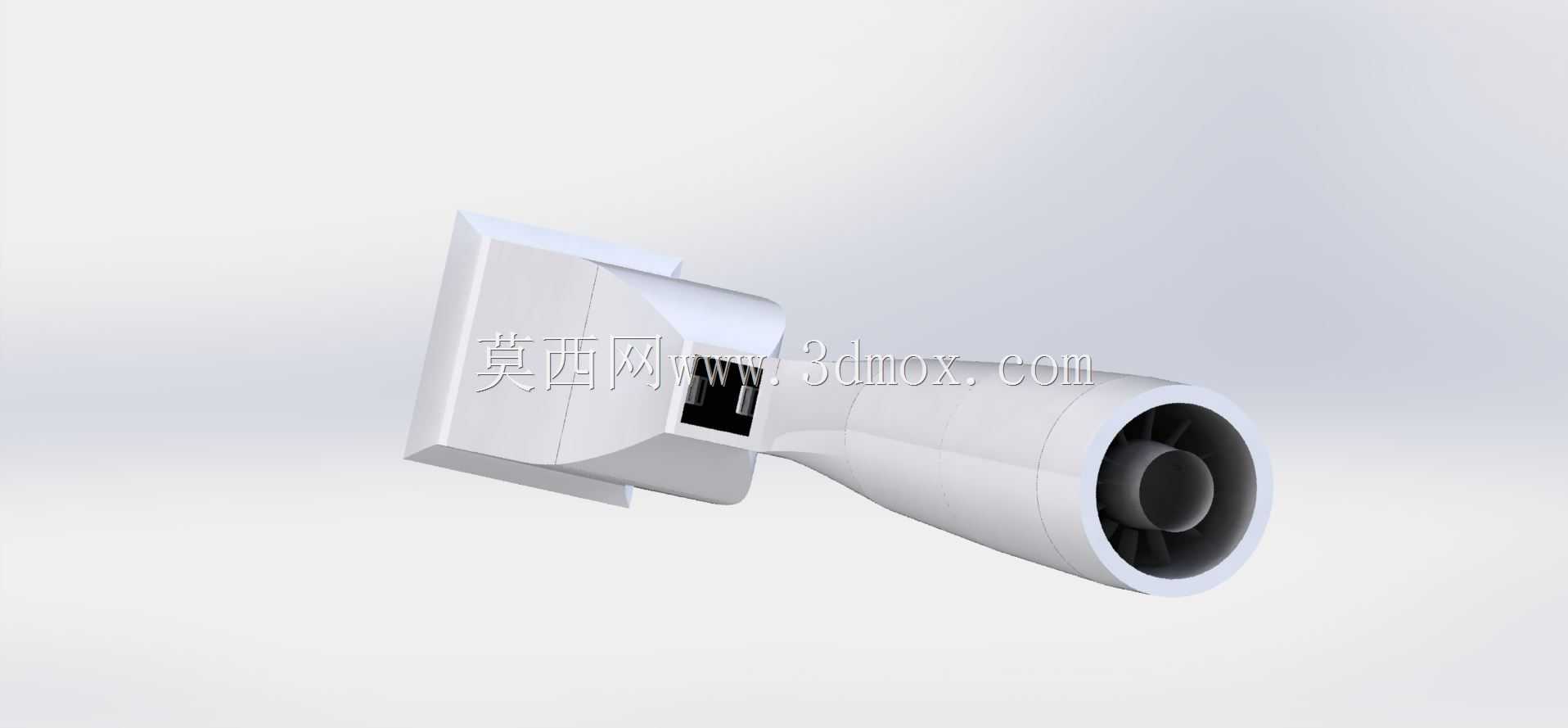

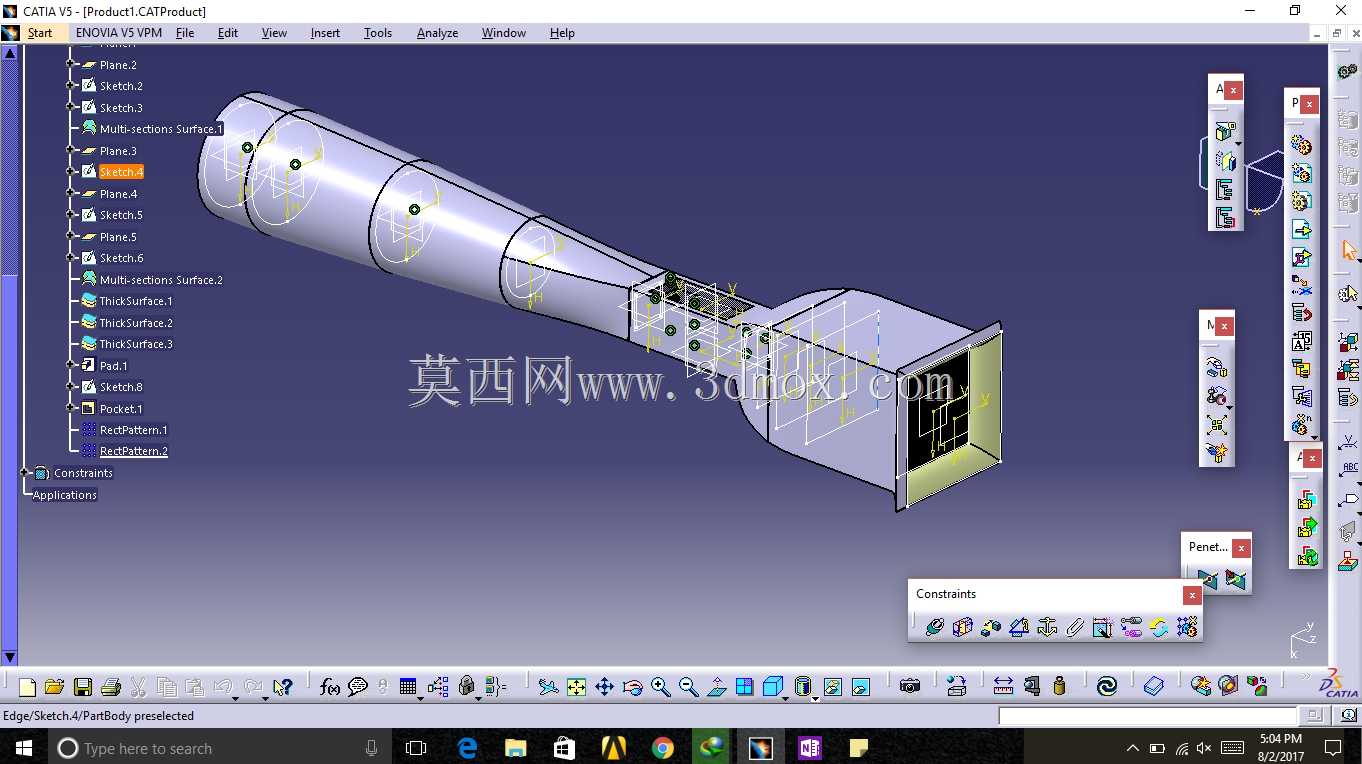

无内置风扇特殊结构风洞三维结构

该特殊结构风洞主要面向小型化气动性能试验场景设计，可应用于高校流体力学教学实验、小型零部件气动阻力测试、低流速流场可视化观测等场景，区别于常规带内置动力风扇的风洞结构，该装置采用外接气源驱动的流场构建方案，无需在风道内部集成风扇组件，从根源上避免了风扇转动产生的紊流干扰，能够在试验段构建更均匀稳定的流场环境，提升气动参数测量的精准度。从功能特性来看，该风洞采用分段式收缩风道设计，从进气端到试验段逐步压缩通流截面，能够将外接输入的低压气流平稳加速，在方形试验段形成流速均匀、湍流度极低的测试区域，试验段配套的网格整流结构可进一步梳理气流流向，消除截面内的流速差，保障测试区域内各点位的气流参数一致性。设计过程中优先考虑了流场平顺性要求，各段风道的过渡位置均采用大曲率顺滑曲面衔接，避免直角转折产生的局部涡流与压损，每段风道的连接位置预留了标准密封安装边，可根据不同试验需求快速更换不同收缩比的风道段，或是加装不同规格的整流网、测速传感器安装座，适配不同流速区间、不同测试对象的试验要求。外形尺寸方面，该风洞整体采用卧式布局，进气端为圆形接口，可适配常规工业通风管道快接结构，无需额外定制转接件即可完成与外接气源的对接，安装边界充分考虑了实验室桌面放置需求，底部预留了通用安装固定点位，可直接固定在标准试验工作台面上，也可搭配减震垫使用，降低外接气源振动对试验精度的影响。装置整体结构紧凑，无需额外搭建大型配套机架，试验段采用敞口式方形设计，可方便地放置待测小型零部件、布置流场观测设备，能够满足低流速条件下的各类基础气动试验需求，同时无内置风扇的结构大幅降低了装置自身的维护需求，不存在风扇动平衡校正、电机散热等常规风洞的运维问题，长期使用的稳定性更优。
